长距变速皮带输送线结构设计

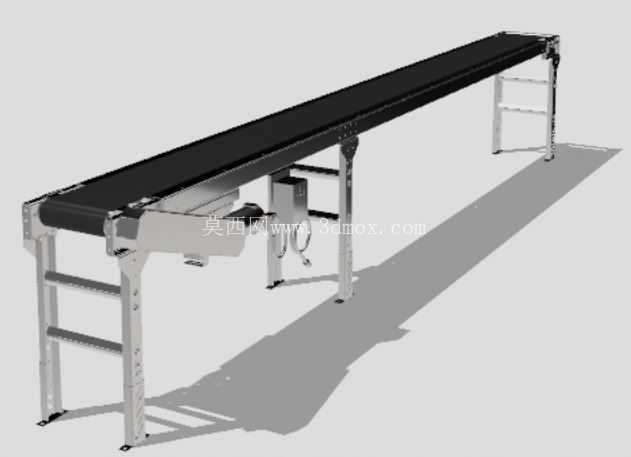

　　这套长距离皮带输送线的三维结构，面向车间内部跨工位连续转运场景搭建，整机采用17英尺级长跨距布局，搭配12英寸宽幅平皮带，可覆盖装配线上下游工位、包装段接驳、仓储分拣线以及机加工工序间的工件流转需求，能够输送规整箱体、袋装物料、轻型加工件与包装成品，避免人工跨区长距离搬运带来的节拍中断与磕碰风险。

　　从现场安装边界来看，整机两侧采用立式可调支腿作为承载主体，支腿底部配置落地脚盘，可通过地脚螺栓与车间地坪固定，也可借助脚盘调节螺杆补偿地面平整度误差，长跨距机身中段额外设置多组支撑腿，避免长皮带运行过程中机架出现下挠变形。机身整体沿长度方向直线布置，宽度方向仅略宽于皮带幅面，两侧预留张紧机构与驱动组件的安装空间，在产线规划时可直接嵌入现有流水线空位，不需要对周边工位设备做大规模改造。

　　驱动部分选用90V直流变速动力单元，电机与减速组件集成挂载在机身侧下方，既不占用皮带上方的物料通行空间，也方便运维人员从侧面完成接线、检修与转速调整。直流变速方案可根据输送物料的重量、产线节拍灵活调整皮带运行速度：轻小件高速转运时可拉高带速提升流转效率，重型工件或需要对接人工操作工位时降低带速，保证物料停靠与取放的稳定性，驱动端配套的张紧结构可快速调整皮带预紧力，补偿皮带长期运行产生的拉伸余量。

　　机身首尾两端分别设置主动辊与从动改向辊，辊筒两端带轴承座固定，皮带绕经辊筒形成闭环承载面，皮带下方沿全长布置托板或托辊支撑，避免承载物料后皮带中部凹陷跑偏。两侧机架边框采用型材拼焊或螺栓装配结构，既保证整体刚性，也可根据实际场地需求对机身段进行裁切、移除局部输送段，重新接驳后修剪皮带长度即可适配非标场地，不需要直接采购完全定制的整机，大幅缩短产线改造的周期与成本。

　　结构设计阶段优先考虑了运维便利性：驱动电机、控制线缆均外露在机身侧方，防护布局清晰，故障排查时不需要拆解皮带主体；支腿高度可在一定范围内调节，能够对接不同高度的工作台、包装机或分拣设备，实现输送面高度的无缝衔接；皮带两侧无凸起遮挡，物料可从侧面临时取放，也可在机身任意位置加装挡边、导向条或检测传感器，拓展定位、分拣、计数等自动化功能。

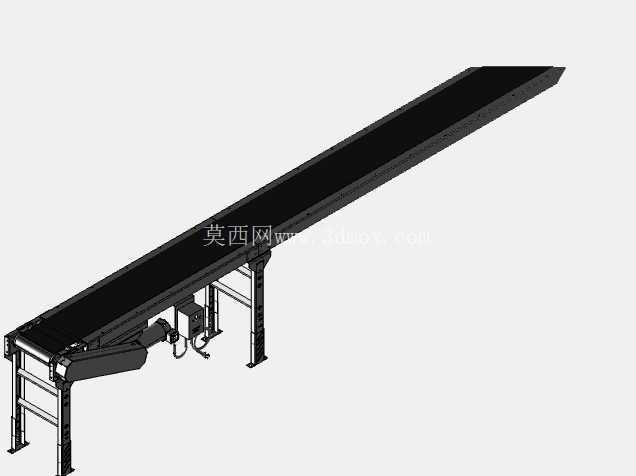

　　在三维建模过程中，完整还原了机架型材、支腿组件、辊筒总成、驱动电机、接线盒与皮带实体的装配关系，各部件的连接孔位、配合间隙均按照实际装配逻辑搭建，设计人员可直接参考该结构完成工程图导出、外购件选型与现场布局校核，针对不同输送长度、带宽与载荷需求，也可在该基础结构上快速改型，调整支腿数量、驱动功率与皮带幅面，快速衍生出适配不同行业场景的皮带输送设备。
