五吨单梁桥式起重吊运设备结构

　　这套单梁起重设备主要面向中小型机械加工车间、装配工段、维修厂房和仓储库区的固定跨距吊运作业，承担工件转运、设备检修、模具上下线、成捆物料搬运等重复性起升任务。整机以一根沿厂房跨度方向布置的箱形主梁为核心承载构件，主梁下方配置可沿梁长方向横向行走的电动葫芦，葫芦集成起升卷筒、减速机构、制动部件、吊钩组和运行小车，能够在覆盖范围内完成重物的垂直起升与水平移位。

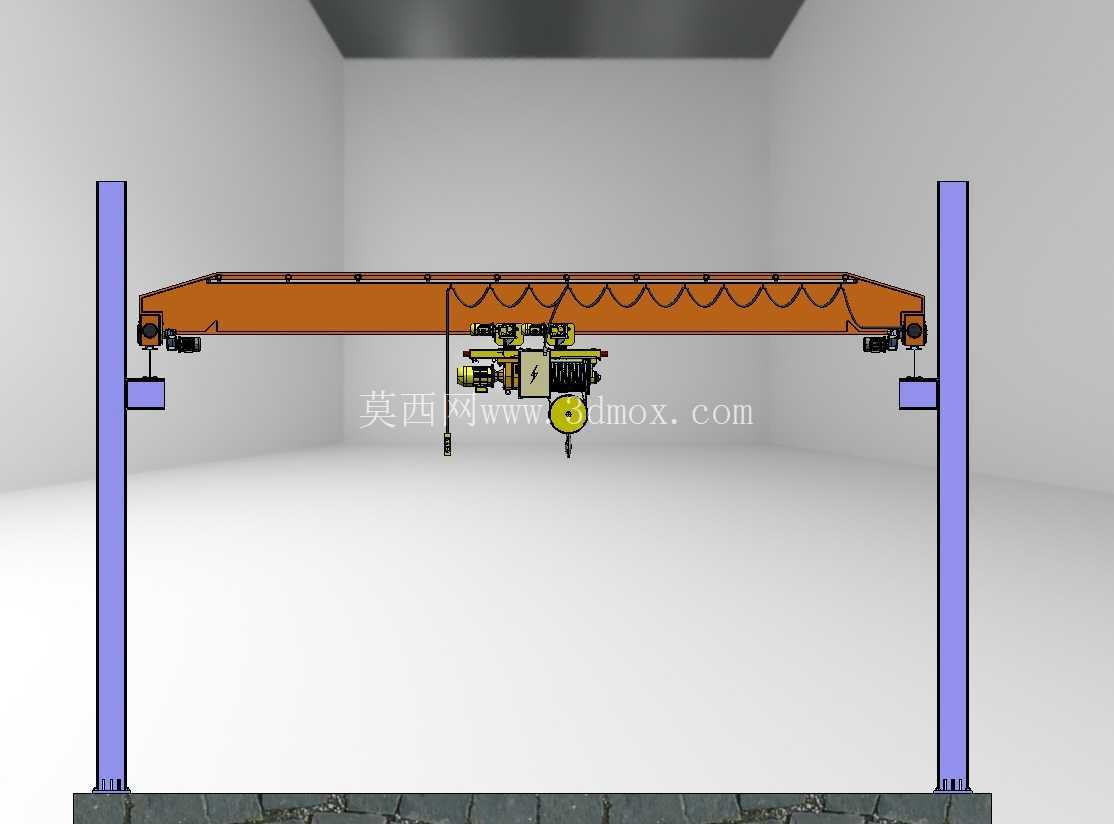

　　从现场布置逻辑看，主梁两端通过端梁与厂房立柱上方的轨道系统衔接，轨道固定在承重牛腿或钢结构支撑柱上，立柱底板采用地脚螺栓与基础连接，保证整机运行时的侧向稳定。模型中紫色支撑构件表达了厂房立柱及轨道安装边界，橙色主梁横跨作业区域，下方留出足够的净空高度，使吊钩在最低工作位置时仍能满足吊具、索具和被吊工件的通过要求。对于五吨级单梁起重机，设计时通常需要先确认厂房跨度、轨道顶面标高、立柱间距、屋架承载能力和作业通道宽度，再反推主梁截面高度、腹板厚度、翼缘板宽度以及端梁轮距，避免设备到场后出现净空不足或与管线、风机、照明桥架干涉的问题。

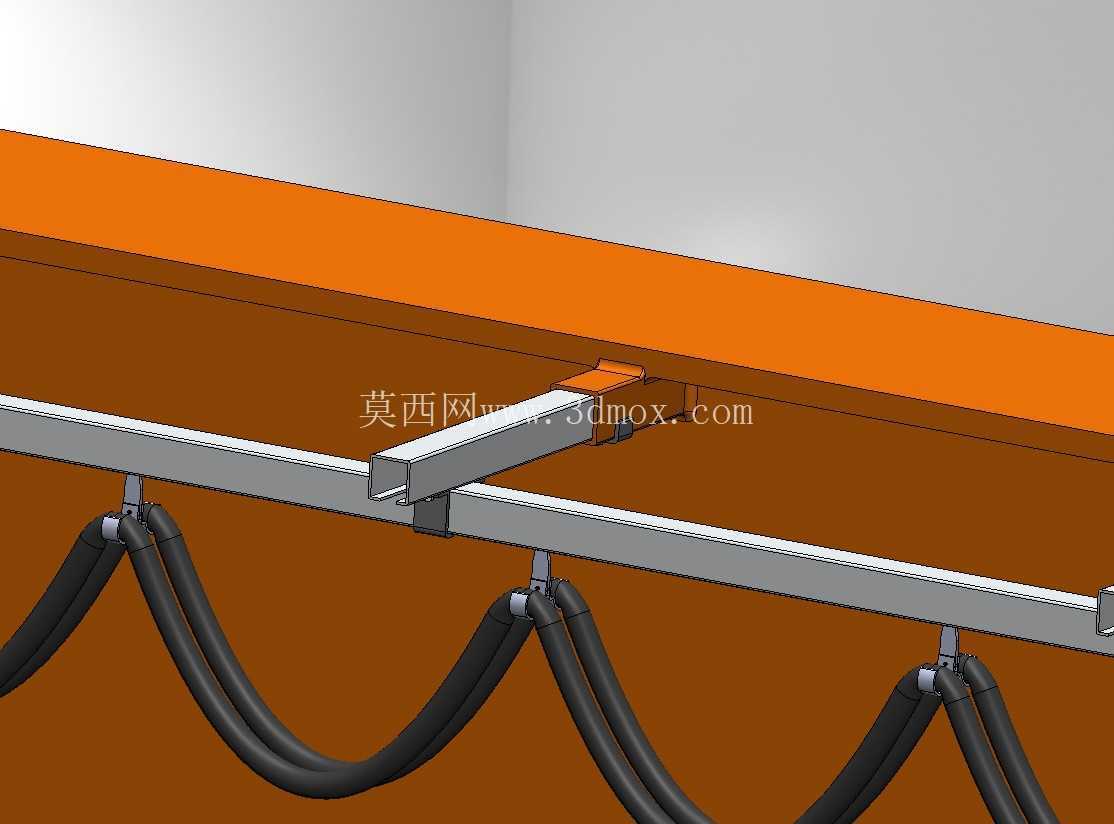

　　主梁采用箱形截面思路，有利于在自重受控的情况下获得较高的垂直抗弯刚度和抗扭性能。上翼缘承受轨道及轮压传递的局部载荷，下翼缘与腹板共同承担弯曲应力，内部可根据跨度和载荷布置横向加劲肋，减少腹板在集中轮压作用下的局部失稳风险。电动葫芦运行轨道沿主梁下部铺设，小车车轮在轨道上往复移动，轨道与主梁之间的连接需要兼顾定位可靠和检修更换便利。梁侧可见的滑线及拖缆布置用于为葫芦行走和起升机构供电，电缆随小车移动形成弯曲悬垂，设计时应控制吊挂间距和最小弯曲半径，防止电缆在长期往复运动中被拉扯、磨损或卷入运动部件。

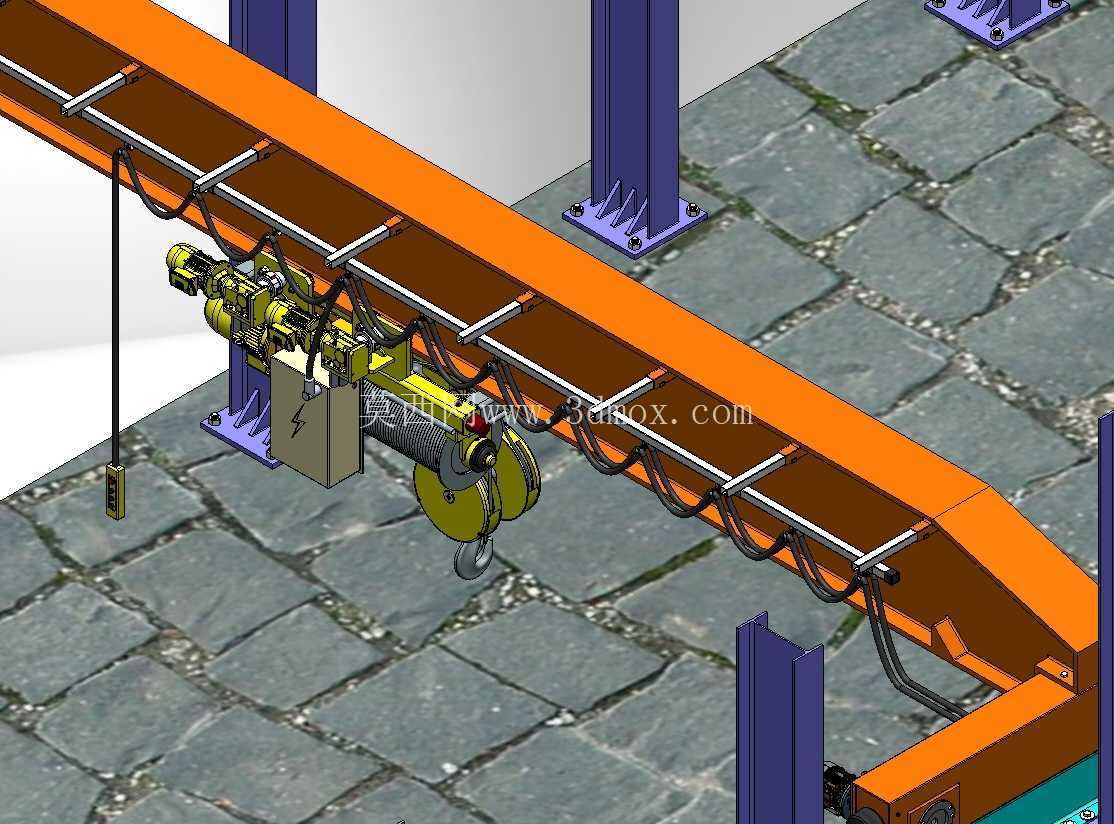

　　起升机构以电动葫芦为主体，卷筒通过钢丝绳缠绕带动吊钩组升降。吊钩组包含滑轮、吊钩螺母、推力轴承、防脱棘爪和外壳防护结构，钢丝绳在卷筒上的缠绕圈数、绳端固定方式和偏角范围直接影响起升安全。模型中吊钩位于葫芦下方，旁边设置有悬挂式操作按钮盒，操作人员可在地面随工件移动进行点动控制，这种方式在机修车间和小批量装配场景中较为常见，既便于观察吊物姿态，也能减少固定司机室带来的空间占用。

　　设备功能上，五吨额定起重量适用于常规机床工件、减速机箱体、电机转子、焊接组件和工装夹具的搬运。选型与结构设计时不能只关注额定吨位，还要结合工作级别、载荷谱、启停频率和环境温度校核机构耐久度。起升制动器应保证在满载状态下可靠停悬，运行机构则需限制缓冲行程，防止小车或大车接近端部时产生刚性冲击。端梁处通常设置缓冲器和限位装置，轨道端部设置止挡，形成越程保护。

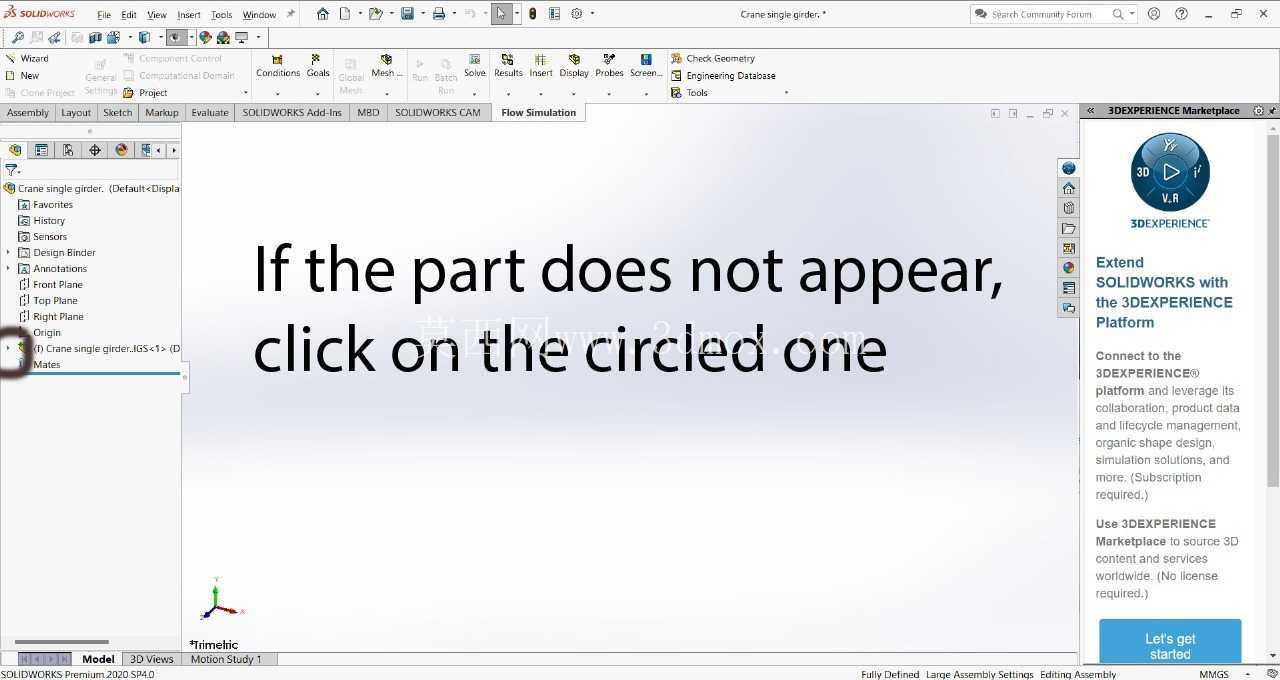

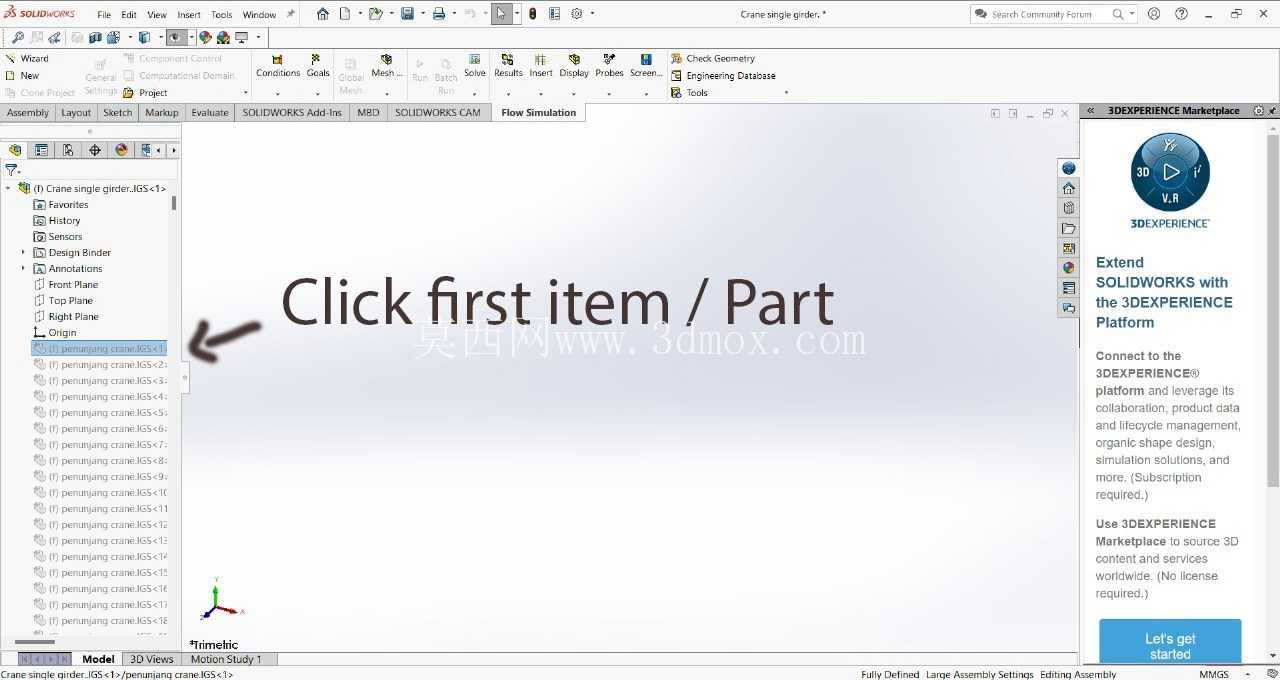

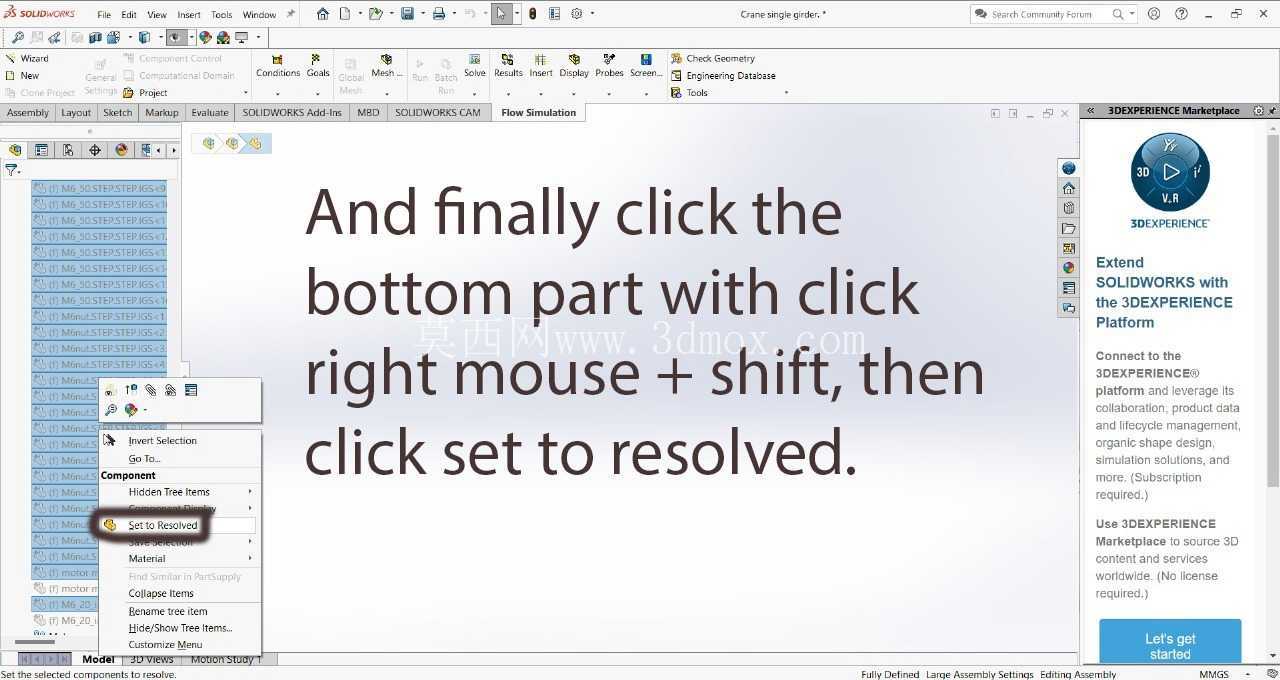

　　三维建模过程中，主梁、端梁、立柱、轨道、葫芦、吊钩、电缆吊挂和操作盒均按装配关系分层表达，便于检查运动包络。葫芦小车在主梁上的极限位置需要重点核对：当小车运行至梁端时，吊钩中心线与立柱、轨道支架、电缆滑车之间应保留安全间隙；当吊钩下降至低位时，钢丝绳在卷筒上仍应保留规定的安全圈数；当起吊工件外形尺寸较大时，还需结合吊索角度复核工件与主梁底面的净距。

　　安装边界方面，轨道的直线度、平行度和标高差会直接影响大车运行阻力和啃轨风险，因此基础预埋件与立柱底板孔位需要在土建阶段严格控制。主梁与端梁连接后应形成稳定的水平框架，现场拼装时还要核对拱度和旁弯，使主梁在额定载荷下的弹性挠度处于允许范围。供电滑线若沿主梁一侧敷设，应远离吊钩摆动区域，并在易碰撞位置增加防护。维修空间同样不可忽略，葫芦电机、减速器、制动器和卷筒组需要保留拆卸通道，吊钩组上方应便于检查钢丝绳和滑轮状态。

　　整体结构简洁，覆盖范围明确，适合在固定厂房内完成中等吨位物料的三维空间转运。模型对承载梁、支撑柱、运行轨道、电动葫芦、吊钩组和控制吊挂的相对位置表达较完整，可用于车间布局校核、起重设备方案沟通、钢结构安装干涉检查以及起升机构原理展示。
