三吨定柱式旋臂起重吊运设备结构

　　这套三吨定柱式旋臂起重设备主要面向车间内部固定工位的短距离物料转运，常见于机加工段、装配工位、维修区、仓储分拣点以及小型零部件上下料区域。它不像桥式起重机那样覆盖整条厂房跨距，而是以单根立柱为回转中心，在一个扇形或近圆形作业半径内完成吊装、移位、对位和辅助装配，适合作业范围相对集中、起吊频率中等、地面叉车通行受限的场景。立柱底部采用法兰盘与基础连接，地脚螺栓承受整机倾覆力矩，安装前需要核对混凝土地坪厚度、配筋和预埋板标高。若基础强度不足，满载回转时立柱会产生明显挠度，电动葫芦运行和载荷对位都会受到影响。

　　设备主体由竖直立柱、上部水平梁、回转支承连接结构、电动葫芦、行走小车、吊钩总成以及端部限位构件组成。立柱采用圆筒形截面，底部设置放射状加强筋，将柱身载荷扩散到基础法兰；上部通过铰接及支承座与水平梁连接，使梁体能够绕立柱轴线旋转。水平梁为箱形或焊接工字截面，上侧布置葫芦运行轨道，梁内根据受力位置设置隔板和加强板，避免腹板在轮压作用下局部失稳。梁与立柱连接区域是结构校核重点，既要传递垂直载荷，又要承受回转过程中的偏心弯矩和制动冲击。

　　电动葫芦沿水平梁下翼缘或专用轨道移动，起升机构、运行电机、卷筒、钢丝绳或链条导向部件集中在小车上。吊钩下方配置滑轮组和防脱钩装置，起吊时载荷通过钢丝绳、小车车轮传递到梁体，再经立柱传至基础。实际使用中，操作者通常在地面通过按钮盒控制起升、下降、葫芦横向行走以及臂架回转。臂架旋转可采用手动推动或电动回转形式，三吨载荷下手动回转需要重点关注阻力、轴承润滑和安全操作空间，不能依赖人力强行拖拽重物。

　　从功能定位看，该设备解决的是工位附近“最后几米”的吊运问题。工件从托盘、料架或机床上吊起后，可在臂架覆盖范围内平移至检验台、装配架、周转车或下一道工序。相比大型行车，它结构独立、投资较低、布置灵活；相比叉车，它不占用地面通道，也能在设备密集区域完成垂直起吊。对于模具更换、重型箱体搬运、轴类零件装配、焊接工位翻转辅助等任务，旋臂吊能够减少人工抬运，降低工件磕碰和人员腰部损伤风险。

　　设计时首先要确定额定起重量、作业半径和起升高度。三吨级别不能只按静载荷估算，还要考虑葫芦自重、冲击系数、偏载、制动惯性力以及用户可能附加的吊具重量。水平梁长度决定覆盖半径，也直接影响立柱根部弯矩；梁越长，相同载荷下对柱身截面、底板厚度、地脚螺栓规格和基础承载能力的要求越高。梁端应设置运行限位和缓冲件，防止小车冲出轨道。立柱顶部和底部的回转支承需要留有润滑维护空间，轴承座附近的螺栓应采用可靠防松措施。

　　外形边界方面，竖直柱体占用地面面积较小，但设备运行时需要完整的圆形净空。水平梁下方不得与机床、管线、照明桥架、风管或厂房柱干涉；梁旋转扫过的范围内，应排除固定货架、电气柜和人员常留岗位。吊钩最低工作位置、最高起升位置以及葫芦本体高度共同决定有效起升空间，选型时不能只看厂房层高，还要扣除梁体高度、葫芦最小闭合尺寸和吊索具长度。基础法兰周围应留出扳手操作空间，便于后期检查地脚螺栓预紧力。

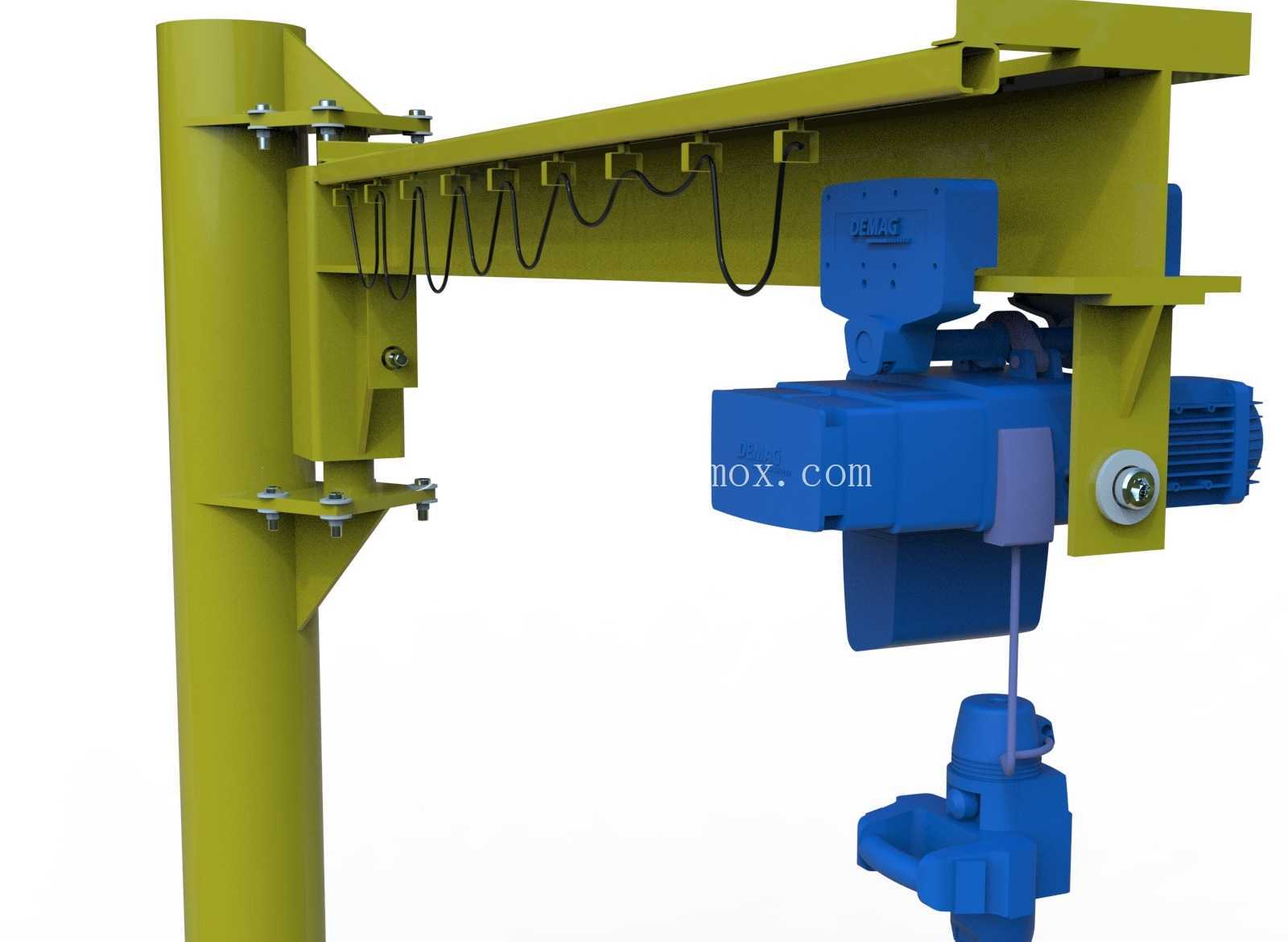

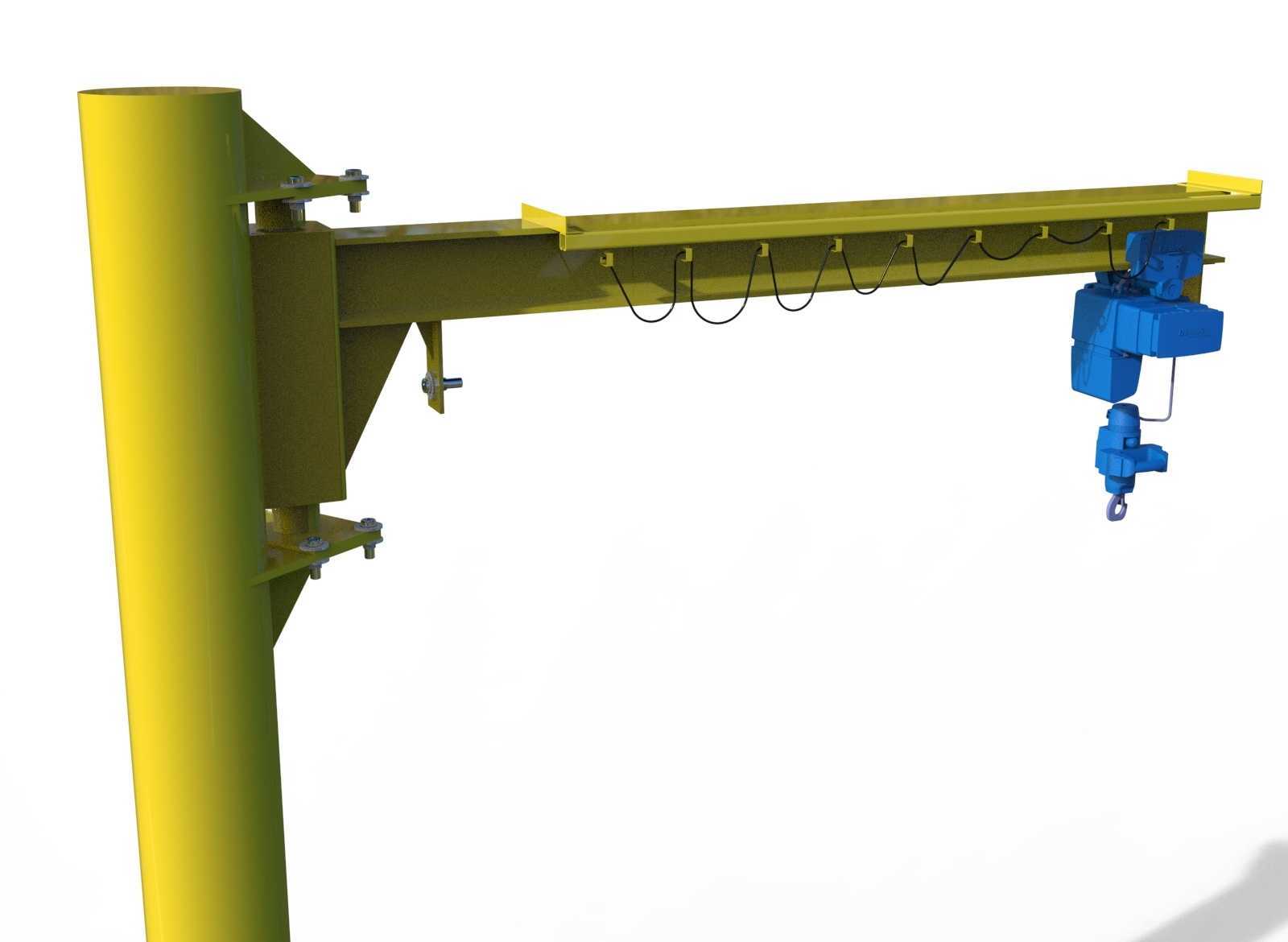

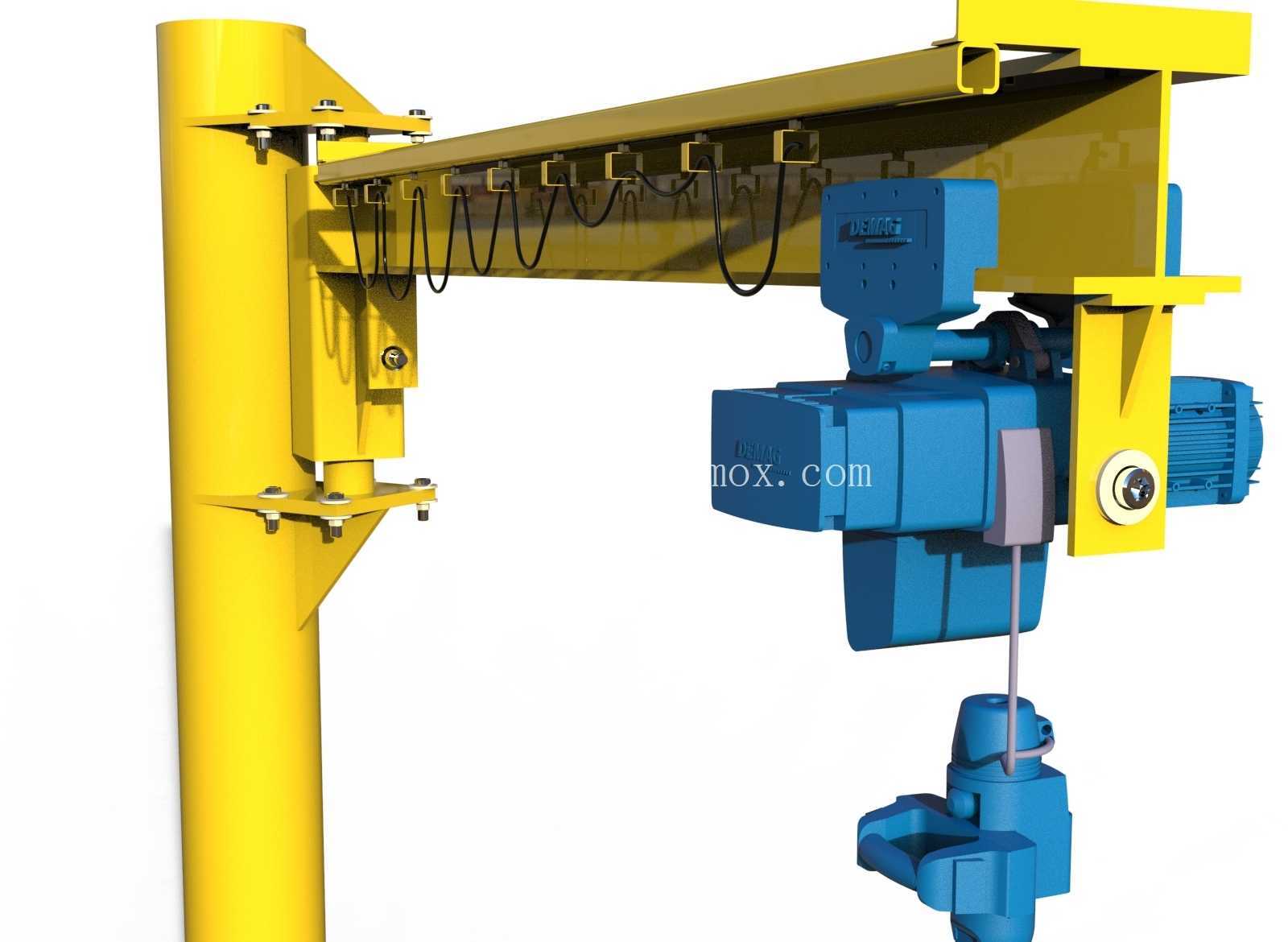

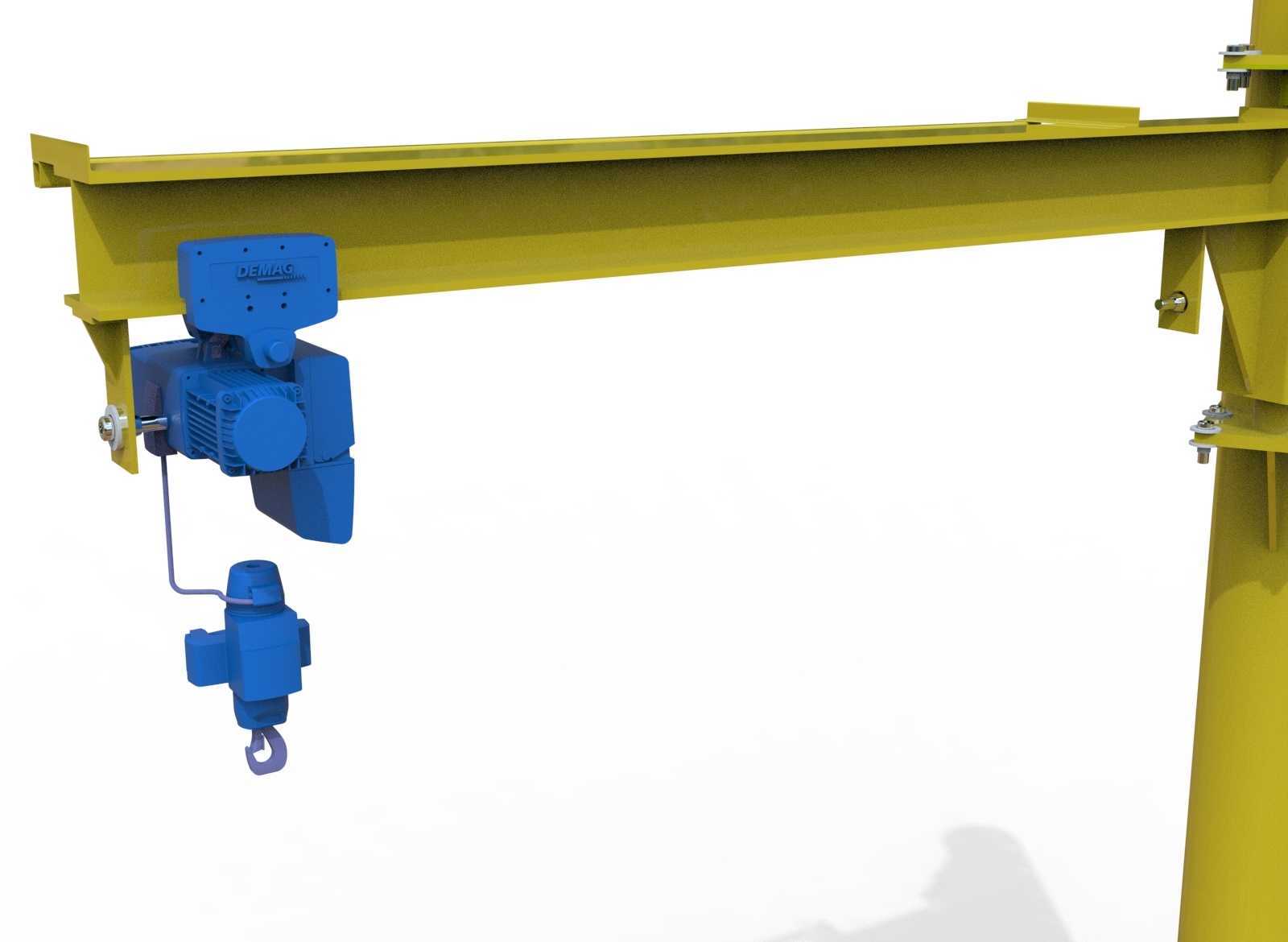

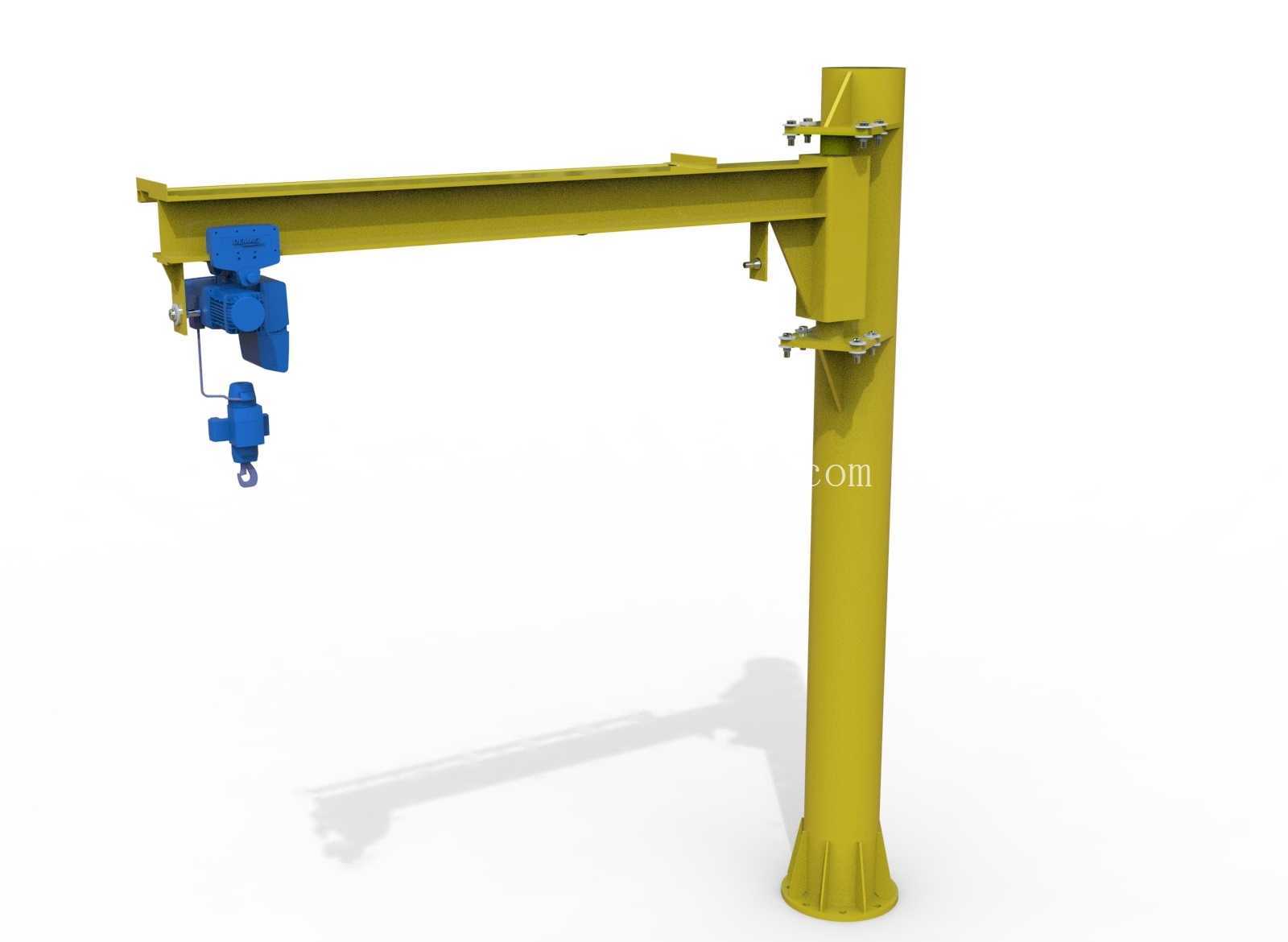

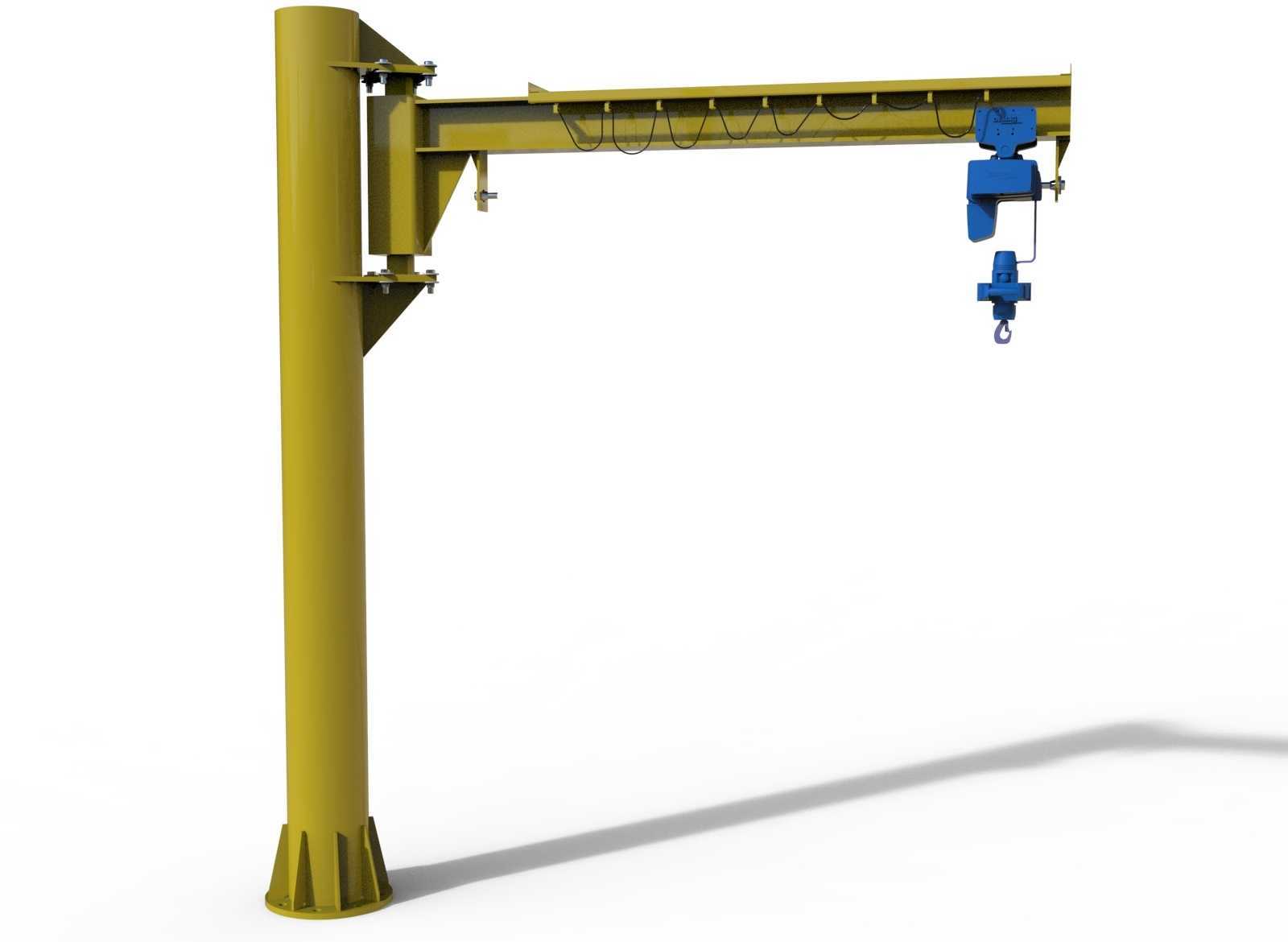

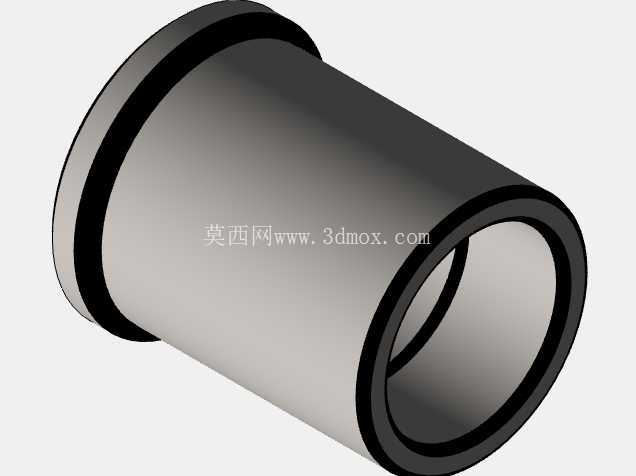

　　三维建模过程中，焊接梁体应体现腹板、翼缘板、隔板、筋板和轨道的装配关系；立柱底板需表达螺栓孔分布、加强筋放射方向和焊接过渡；电动葫芦部分应区分起升电机、减速箱、卷筒、小车轮组、吊钩架和控制线缆。线缆沿梁体敷设时需考虑拖链或悬挂方式，避免臂架回转时拉扯。渲染图中黄色主体与蓝色葫芦形成明显区分，便于检查结构层次，但工程出图更应关注配合面、安装孔位、检修空间和安全距离。

　　现场布置还需核对操作视线。吊钩在立柱后方或工件遮挡区域移动时，容易产生盲吊风险，因此按钮盒走线长度、操作站位和警示区域应同步规划。若设备用于机加工上下料，臂架旋转范围最好覆盖机床工作台与临时放料架，避免载荷越过人员操作位。若用于维修区，应保证发动机、泵体、阀组等重型部件能够垂直起吊并平稳转向，不应让工件在起升过程中碰撞设备外罩。

　　维护层面，重点检查轨道踏面磨损、车轮间隙、回转支承异响、钢丝绳断丝、吊钩开口变形、制动器下滑量以及限位开关动作。焊接结构的梁柱连接节点在长期满载使用后可能出现疲劳裂纹，特别是筋板端部和底板焊缝位置。安装调试时应先进行空载回转和葫芦全程行走，再做逐级载荷试验，确认梁体挠度、立柱稳定性、制动距离和限位动作均在合理范围内。整体结构虽然形式简洁，但受力路径清晰，是典型的工位级起重搬运装备。
