螺旋夹紧式直径8钻孔专用夹具结构

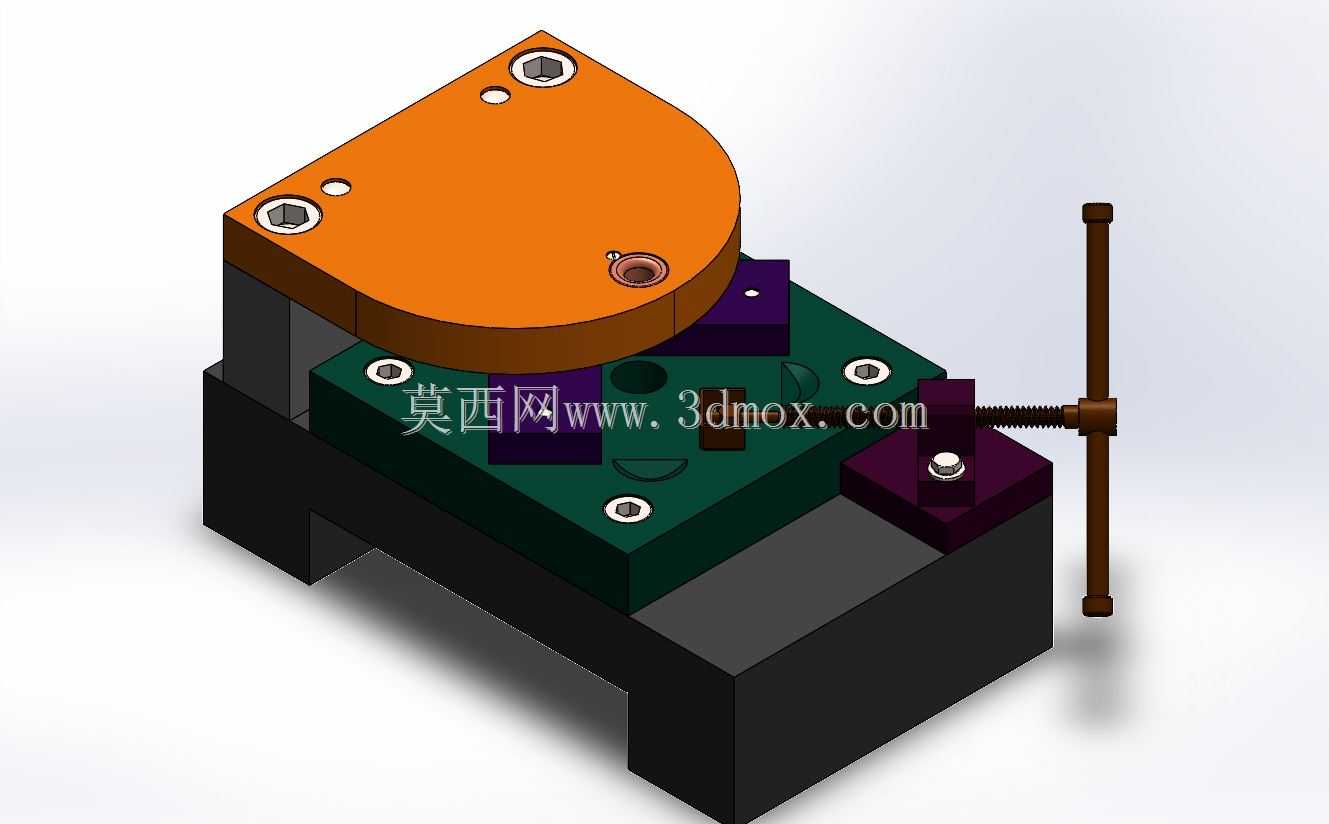

　　在小型零件钻削加工场景里，这类针对直径8mm钻孔工序设计的螺旋夹紧钻模，是车间小批量零件加工时常用的工装，尤其适配电源变压器类小型结构件的钻孔工序，能有效规避划线找正带来的效率低、孔位偏差大的问题。整套夹具的底座采用带支脚的框架式结构，底部预留的安装槽可以直接固定在钻床工作台的T型槽上，安装边界适配常规台式钻床、小型立式钻床的工作台面尺寸，不需要额外制作过渡连接板，装夹时只需要通过T型螺栓将底座锁紧即可，整体安装后重心偏低，钻削过程中不会因为进给受力出现晃动偏移。

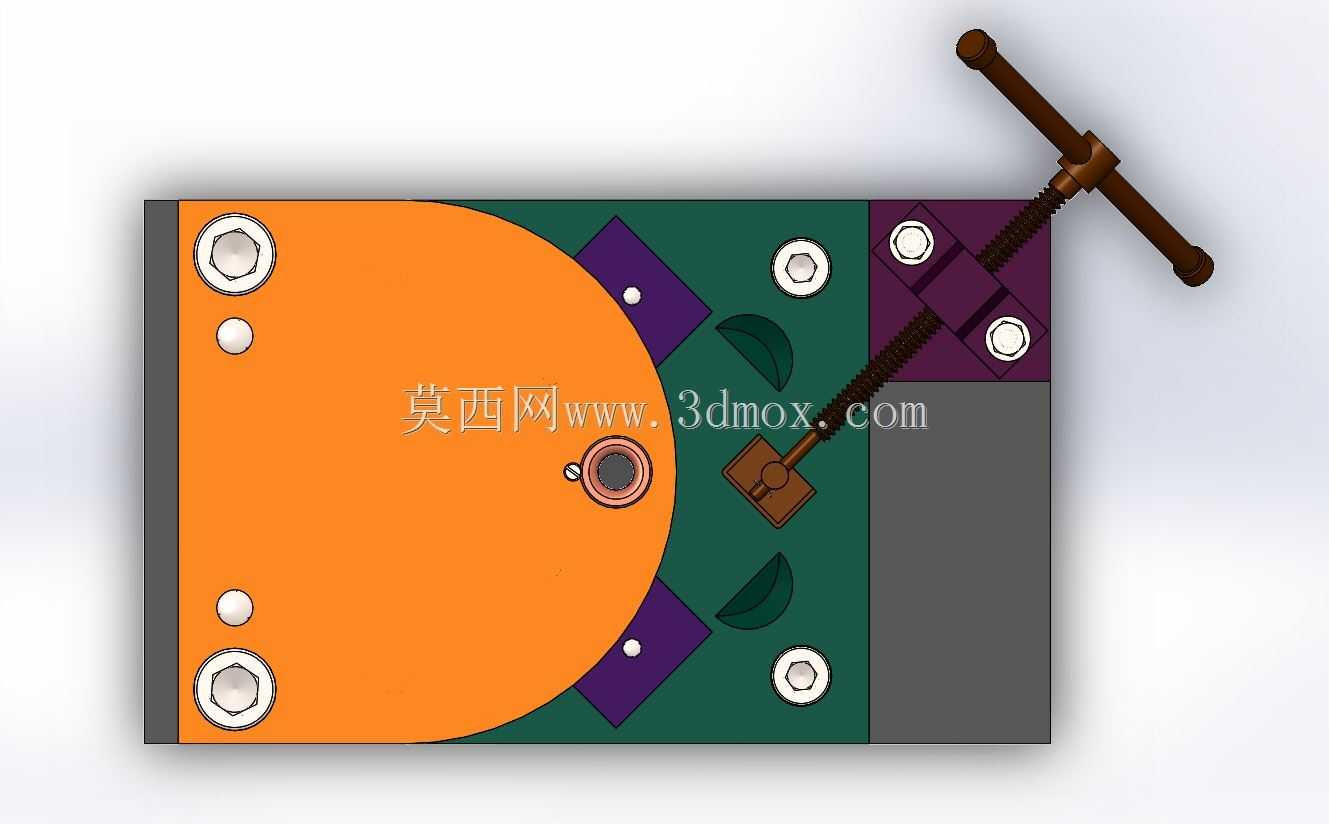

　　夹具的定位部分采用分层式设计，下层深色定位块直接嵌入底座的定位槽内，通过内六角螺钉锁紧固定，定位面的平面度控制在0.02mm以内，保证待加工工件放置后不会出现倾斜；上层的橙色钻模板为半圆式结构，两个安装孔与下层定位块的定位销精准配合，钻套孔的位置直接对应工件上需要加工的直径8mm孔位，钻套采用过盈配合压入钻模板内，钻套内孔与钻头的配合间隙控制在0.01-0.02mm之间，既可以引导钻头精准进给，也能避免钻头钻偏时损坏钻模板本体，长期使用后只需要更换磨损的钻套即可，不需要整体更换钻模板，维护成本更低。

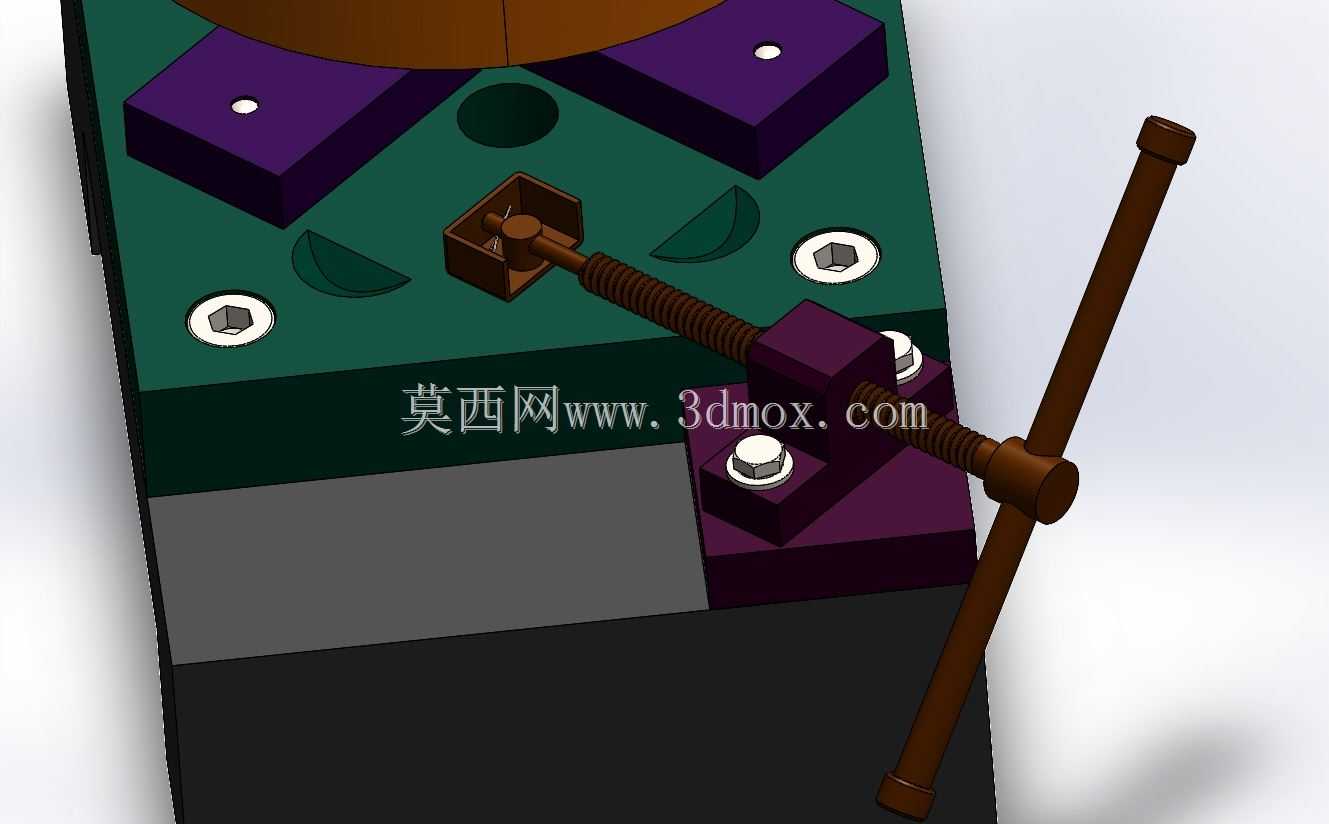

　　夹紧机构采用螺旋式夹紧结构，侧向的夹紧螺杆通过支架上的螺纹孔传动，端部的压块直接抵靠在工件侧面，转动螺杆端部的杆状手柄就可以实现工件的夹紧与松开，夹紧力的大小可以通过手柄的转动幅度灵活调整，针对厚度有小幅偏差的工件也能实现可靠夹紧，不会因为工件尺寸公差出现夹不紧或者夹变形的问题；螺杆的行程足够覆盖同系列不同尺寸工件的夹紧需求，不需要频繁调整夹紧机构的安装位置。整套夹具的结构没有复杂的传动部件，所有零件都是常规机械加工可以实现的结构，没有特殊的加工工艺要求，制造成本低，车间的普通铣工、磨工就可以完成全套零件的加工，装配时只需要保证钻套孔与定位面的垂直度、夹紧螺杆轴线与定位面的平行度即可，装配难度低。

　　实际使用时，操作人员只需要将待加工工件放置在下层定位块的定位面上，推到定位靠面位置后转动夹紧手柄锁紧工件，就可以启动钻床完成钻孔工序，加工完成后反向转动手柄松开即可取下工件，整个装夹过程不需要额外的找正步骤，单工件的装夹时间可以控制在10秒以内，相比传统划线找正的加工方式，加工效率可以提升3倍以上，孔位的位置精度可以稳定控制在0.05mm以内，完全满足小型结构件的钻孔精度要求。夹具的所有外露零件都做了发黑或者氧化处理，长期在车间切削液环境下使用也不会出现锈蚀，日常维护只需要定期在夹紧螺杆的螺纹处涂抹润滑脂，保证螺杆转动顺畅即可，没有复杂的维护要求，适合小型加工车间长期批量使用。
