F1方程式赛车整车结构三维数模

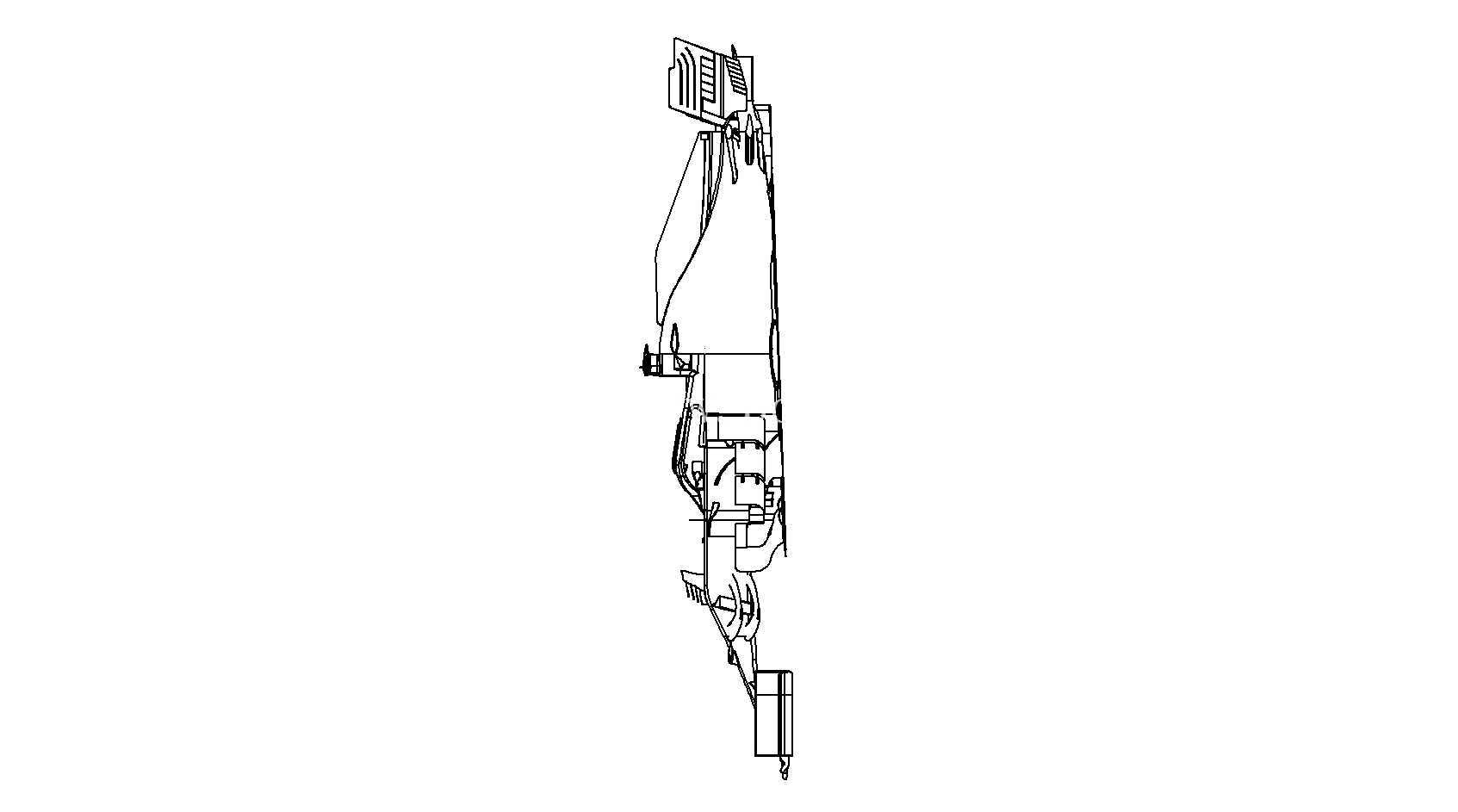

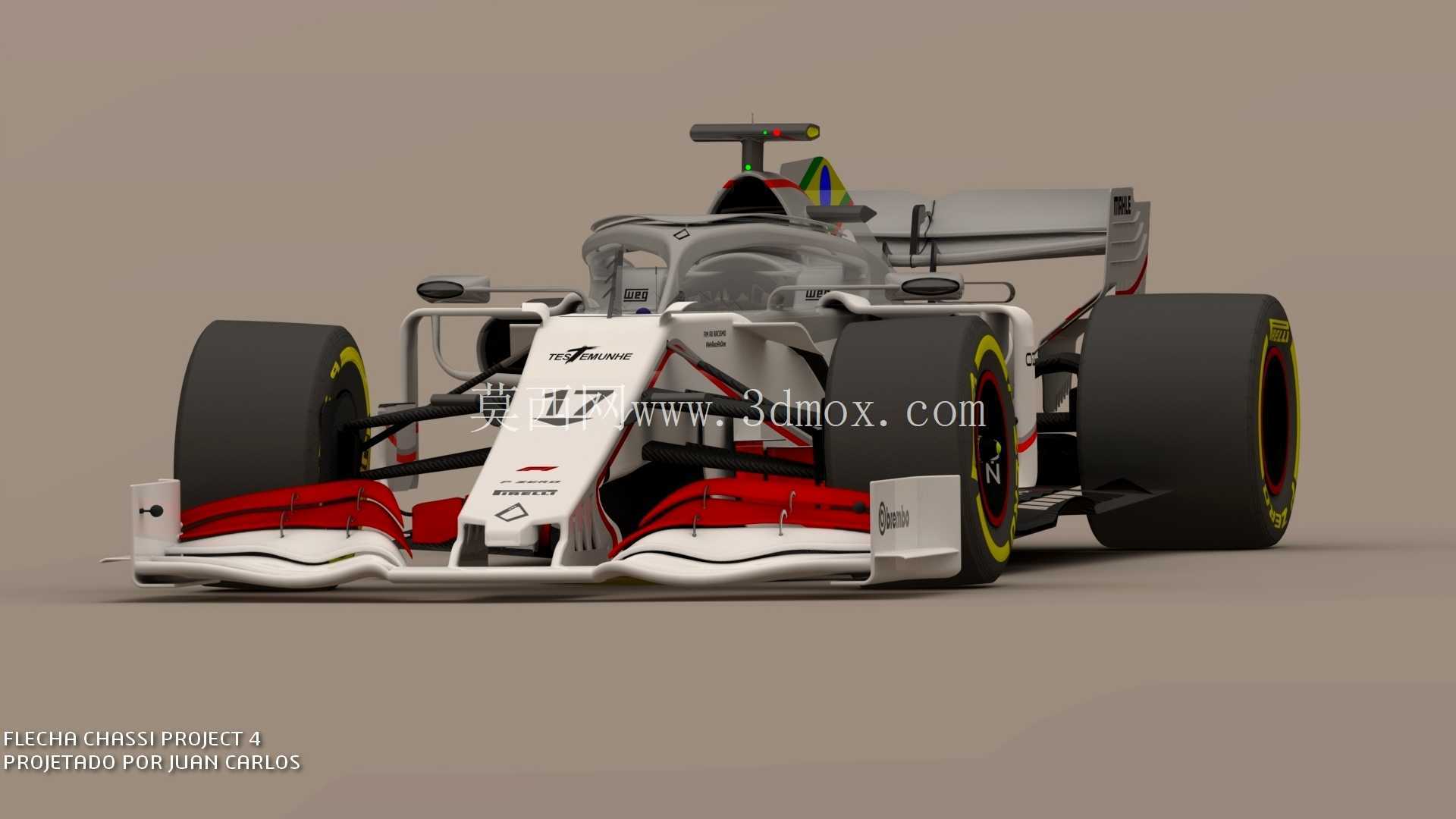

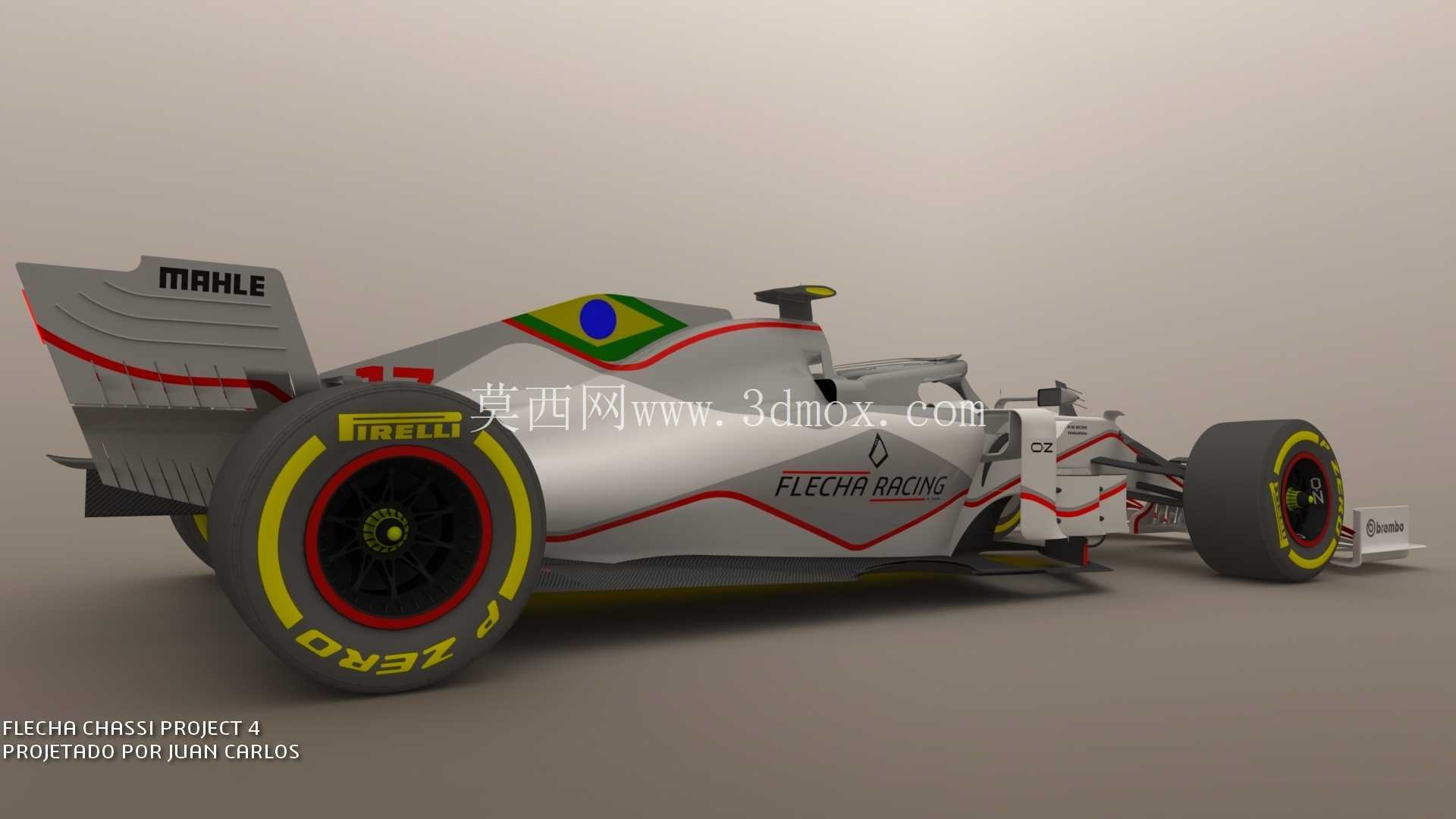

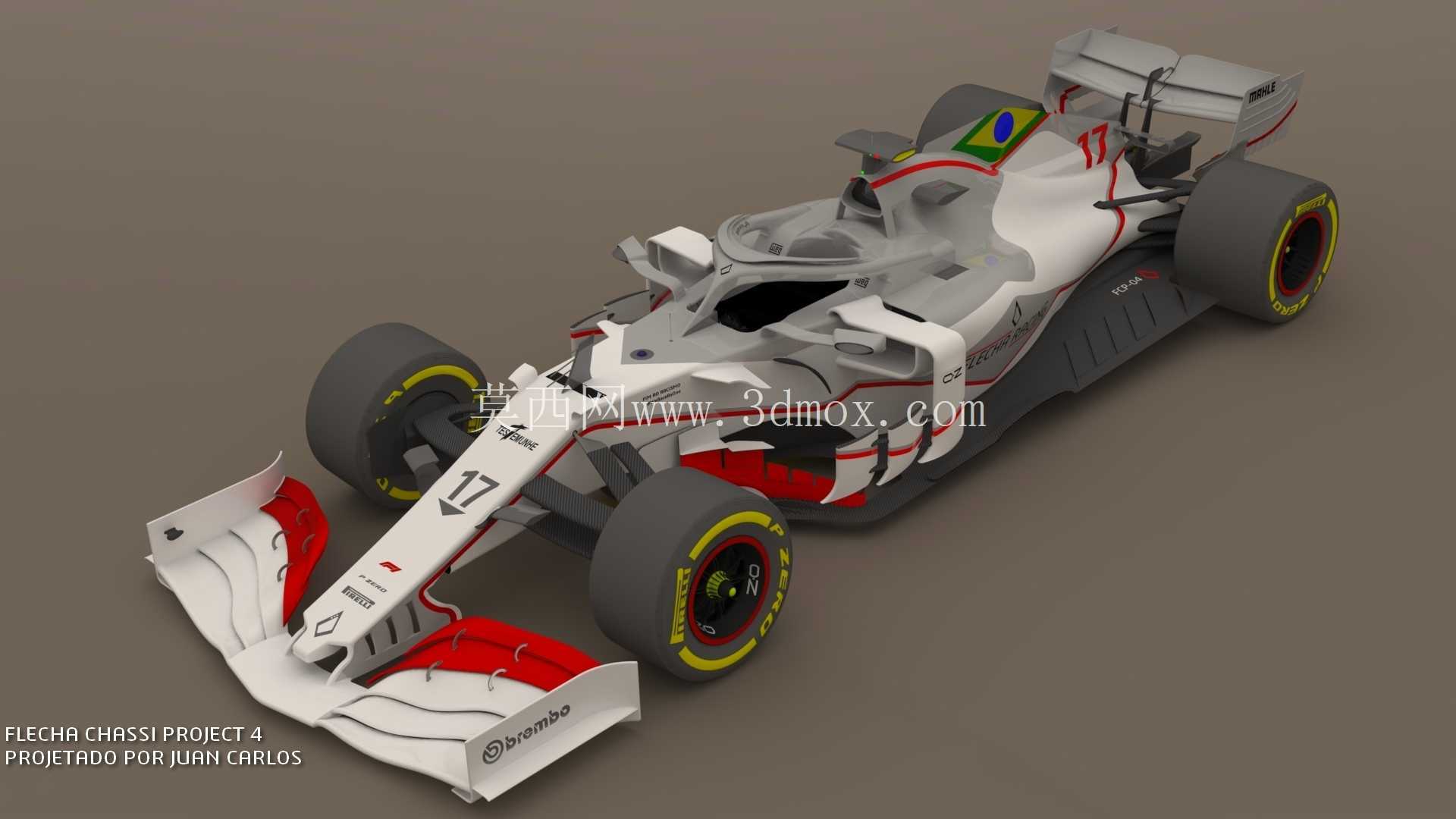

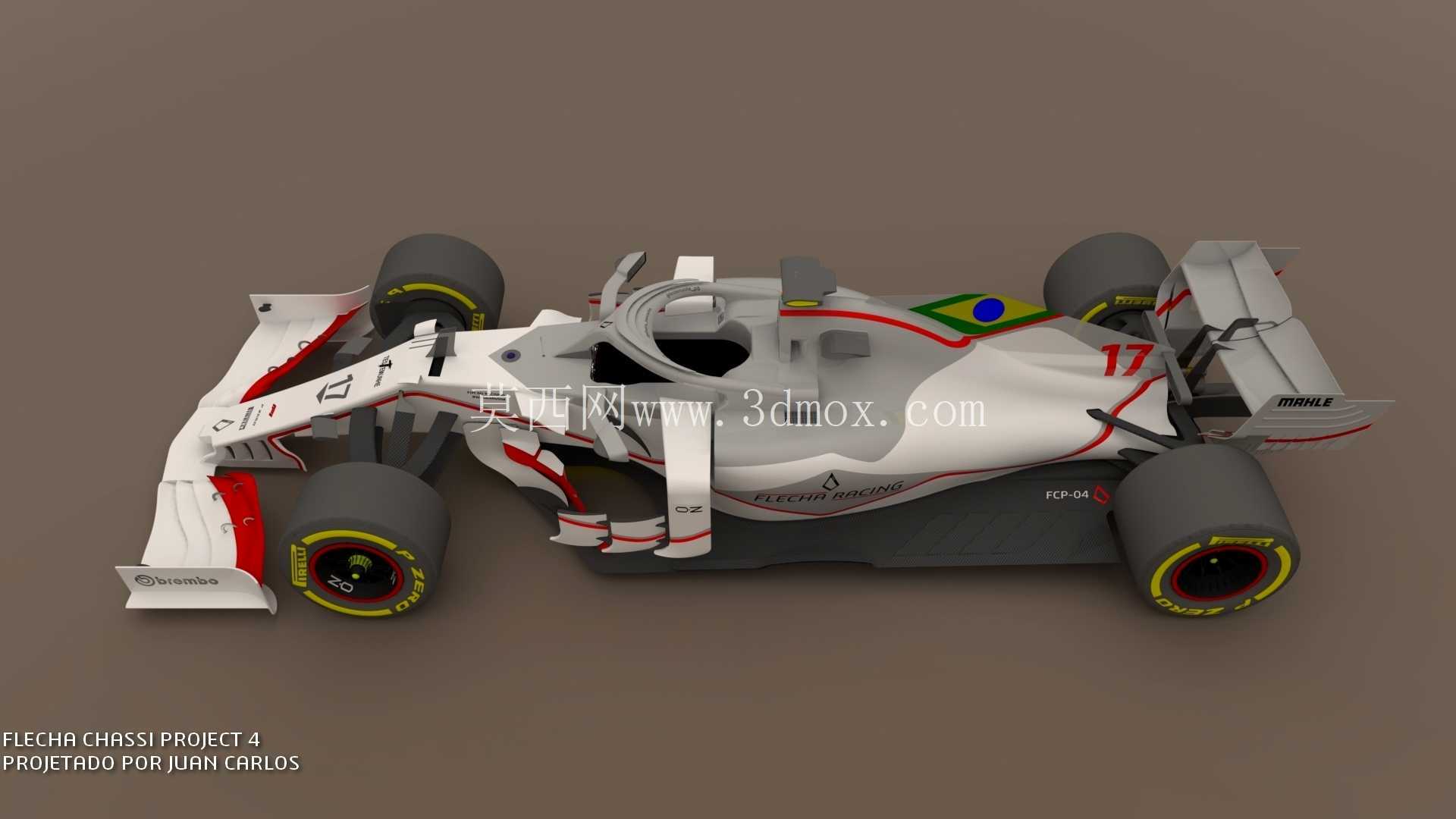

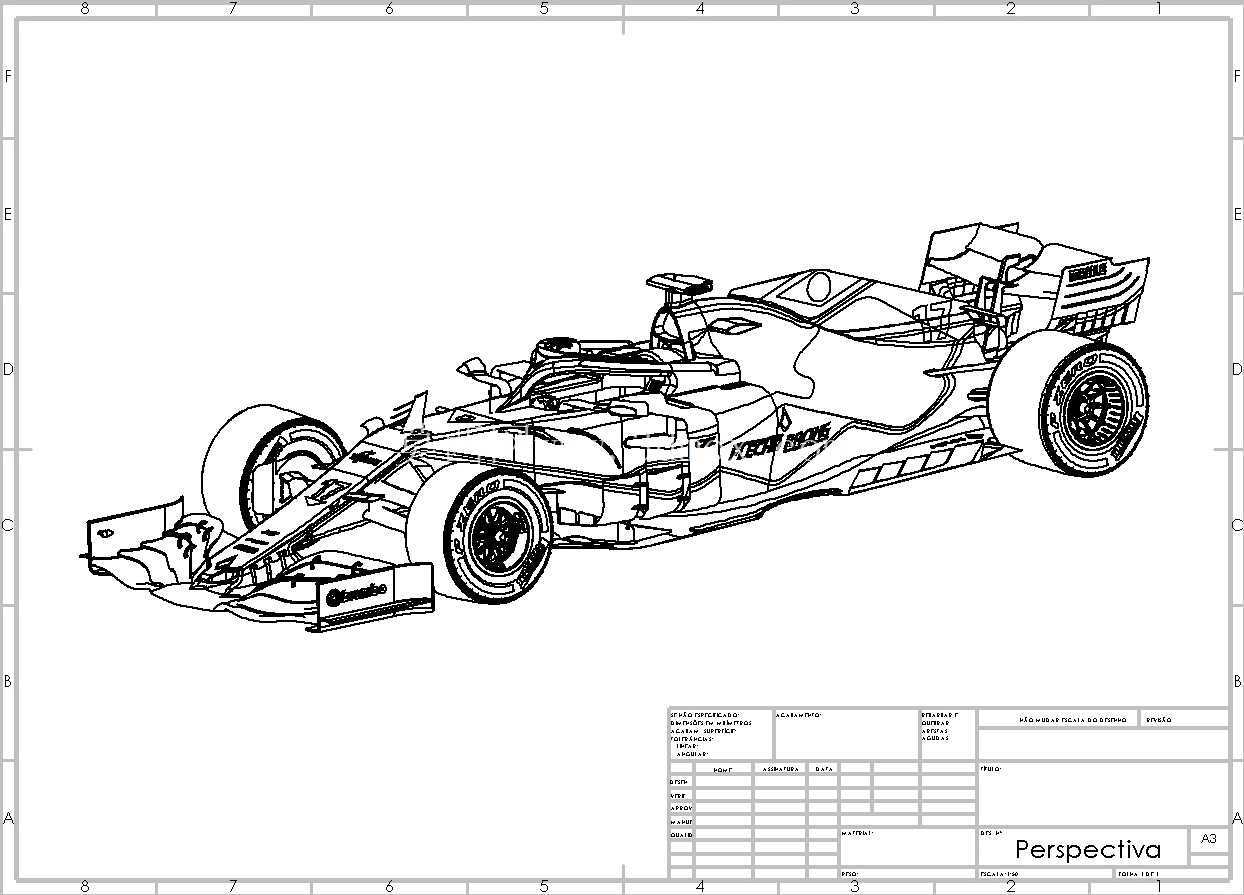

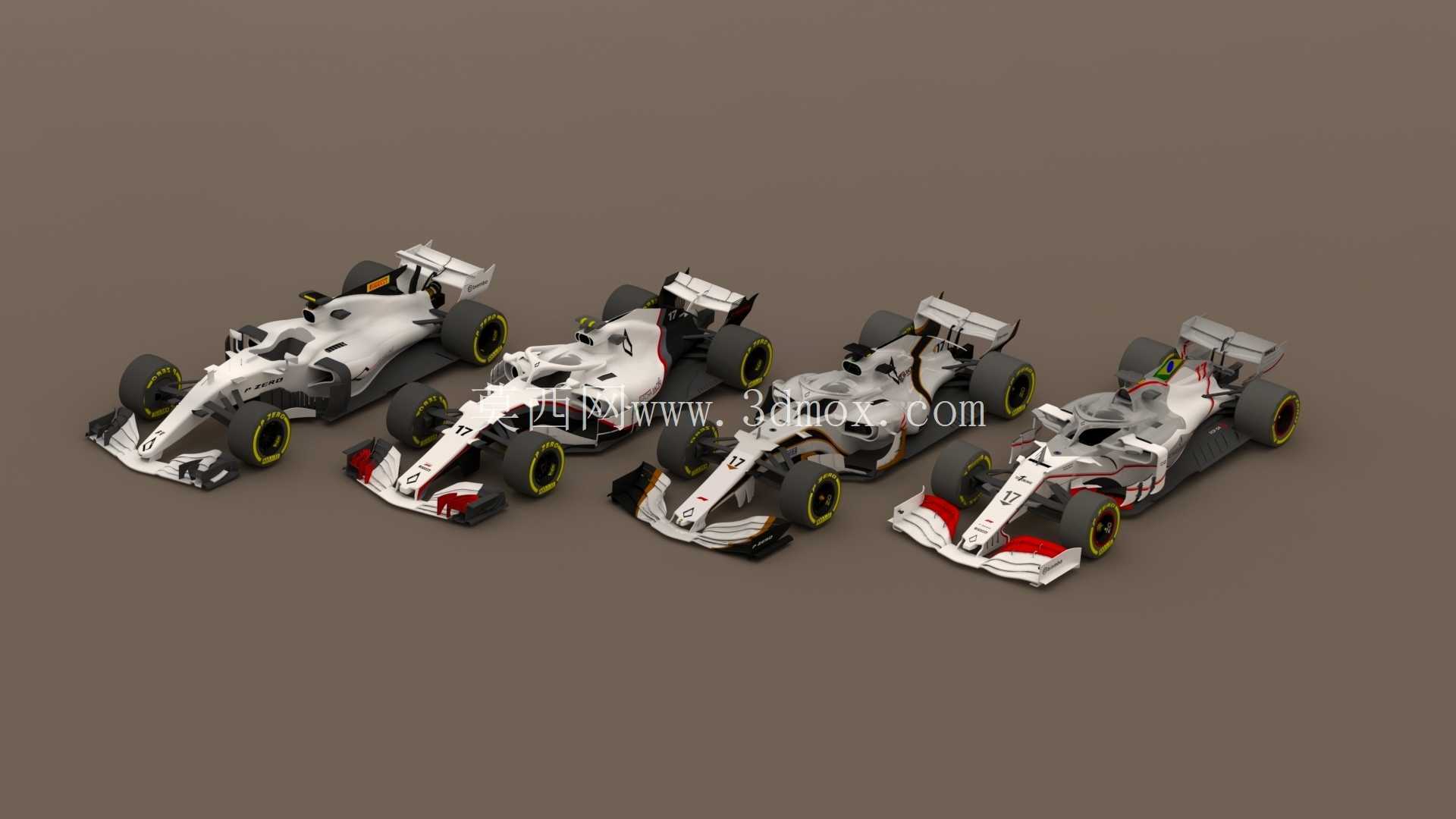

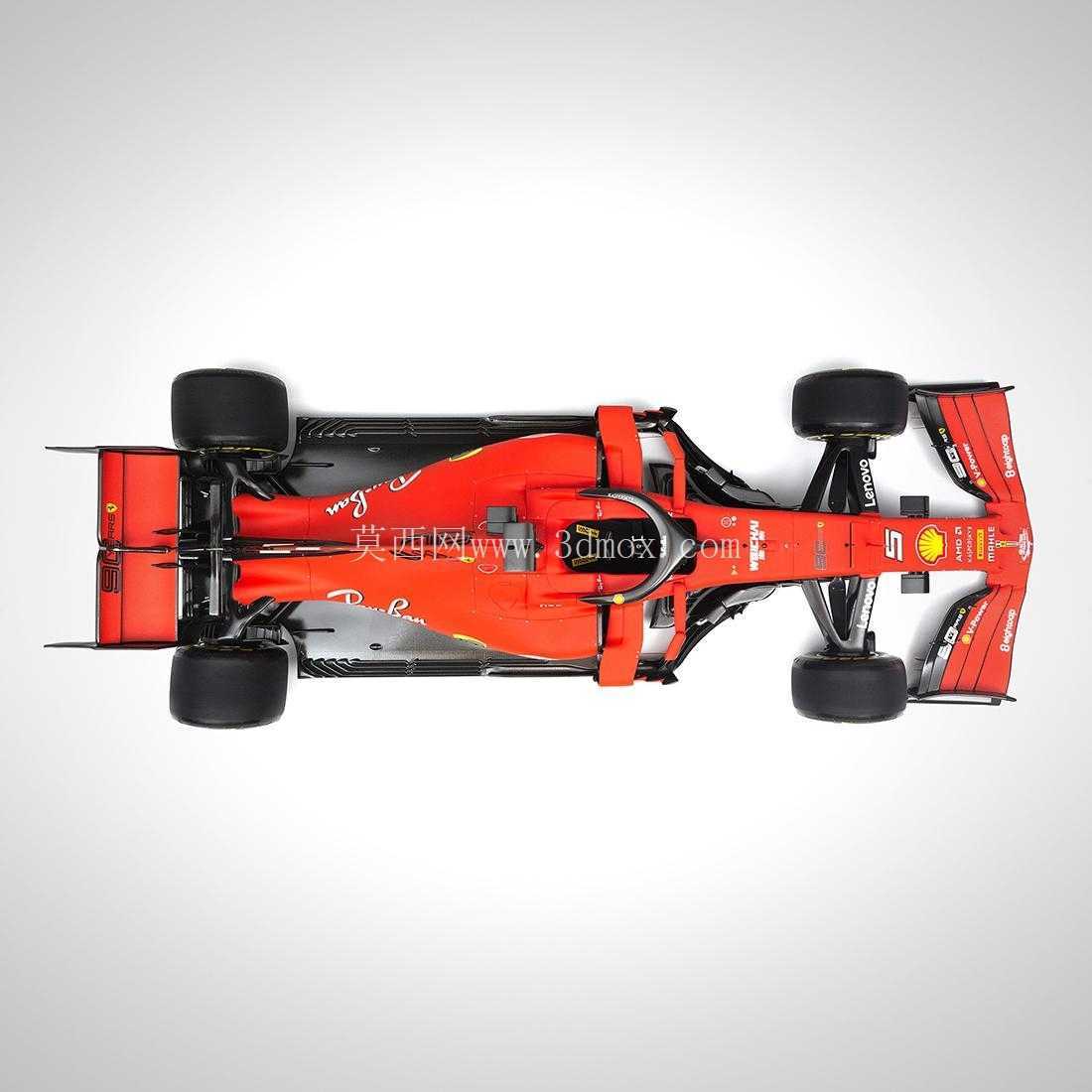

　　这套三维数模围绕开轮式方程式赛车的整车布置展开，覆盖前翼、鼻锥、单体壳座舱、侧箱、动力舱、后悬挂、尾翼以及四个外露车轮的完整空间关系，适合用于赛车结构拆解、空气动力学外形评审、教学演示以及概念赛车方案验证。数模中车身主体采用低阻白色涂装，前翼端板、侧箱导流面和尾翼局部以红色线条勾勒，轮胎侧壁带有醒目的黄色标识，能够直观反映现代方程式赛车在视觉识别与气动附件布置上的典型特征。

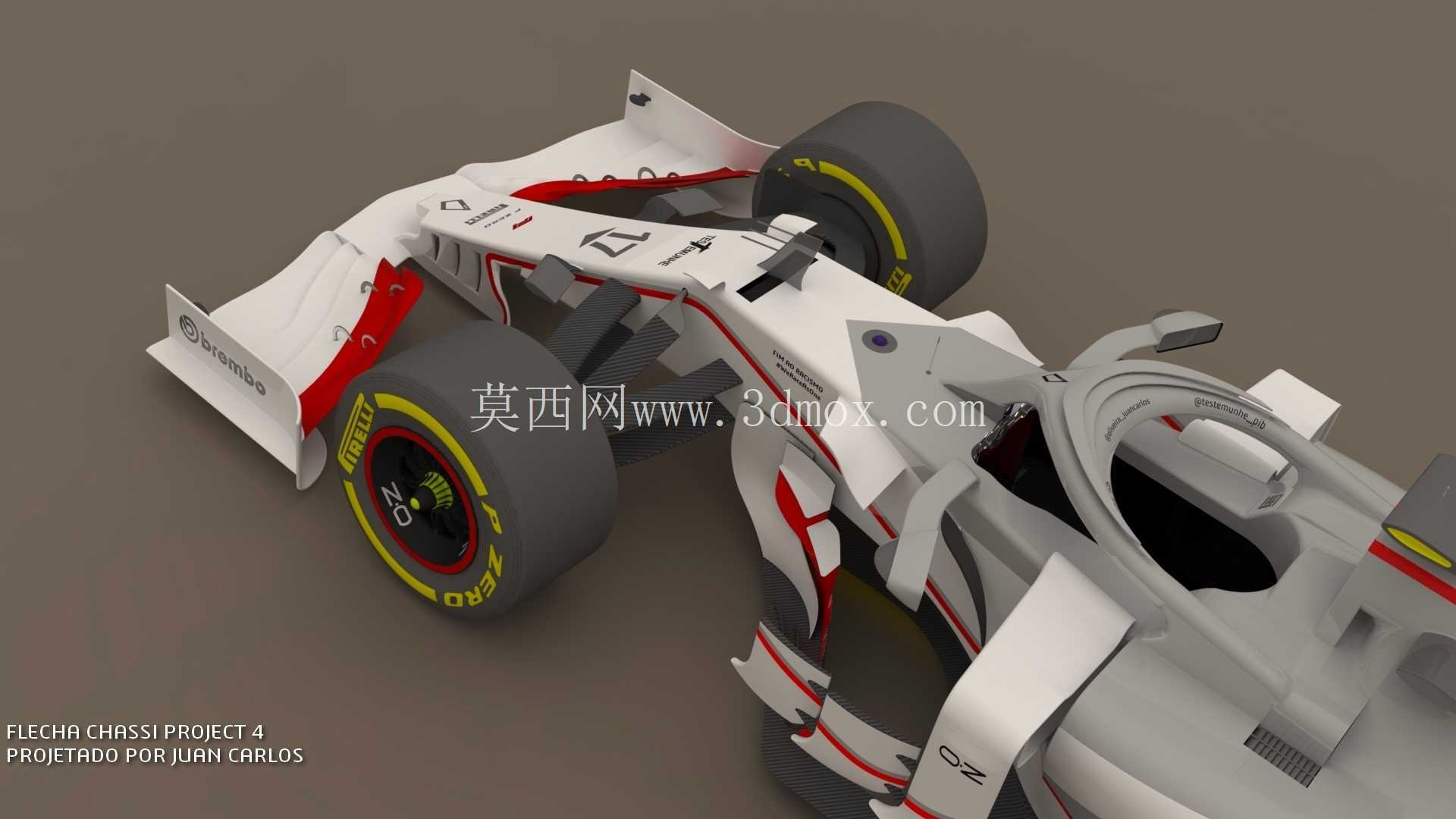

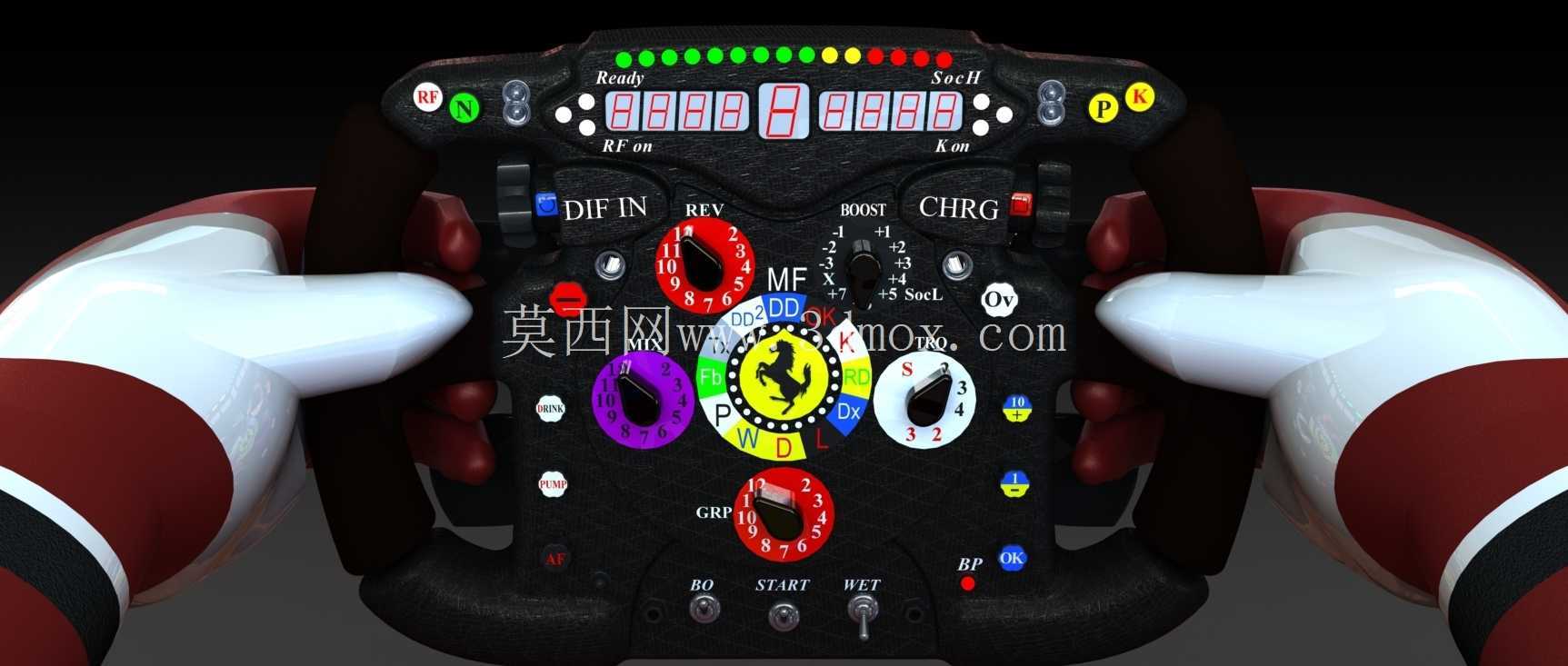

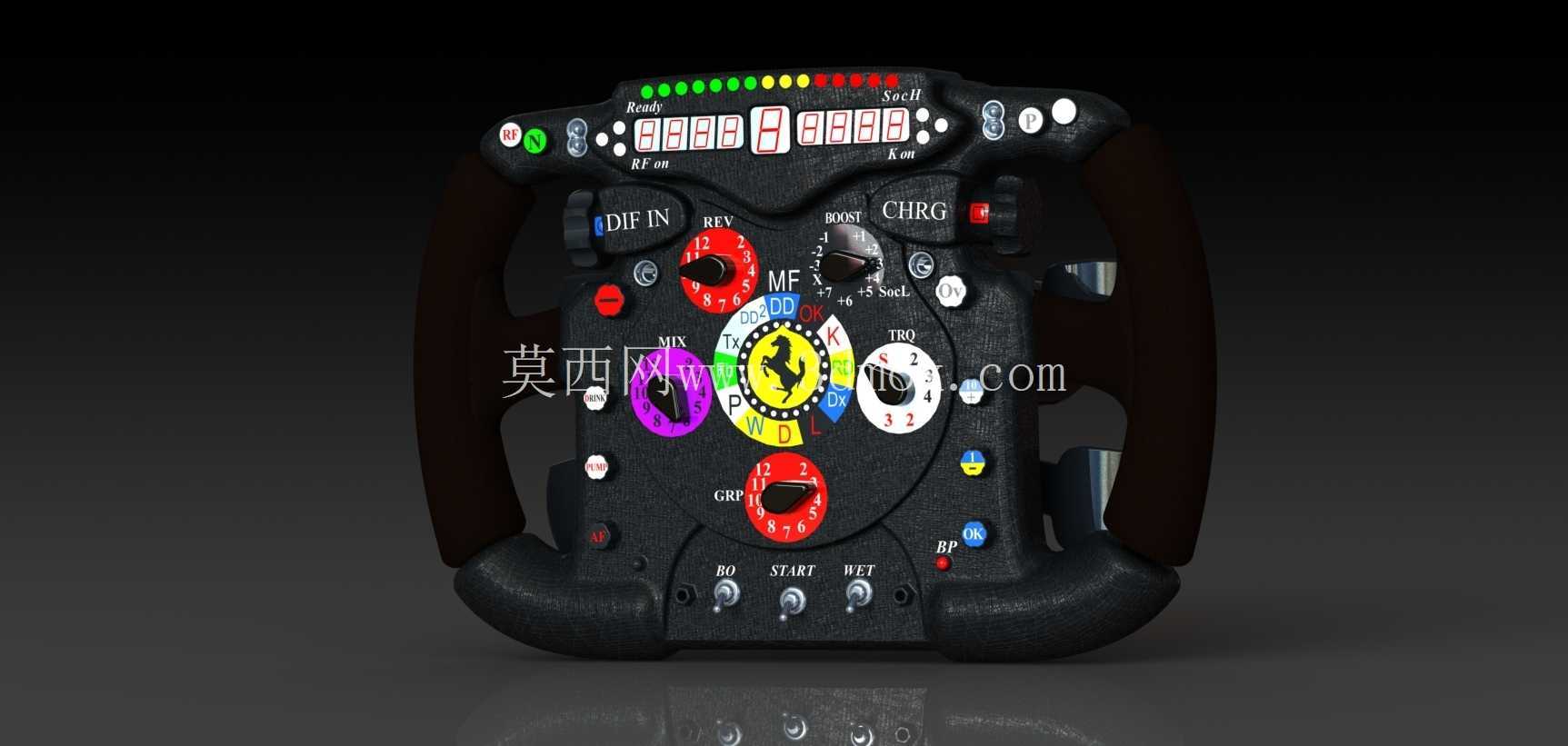

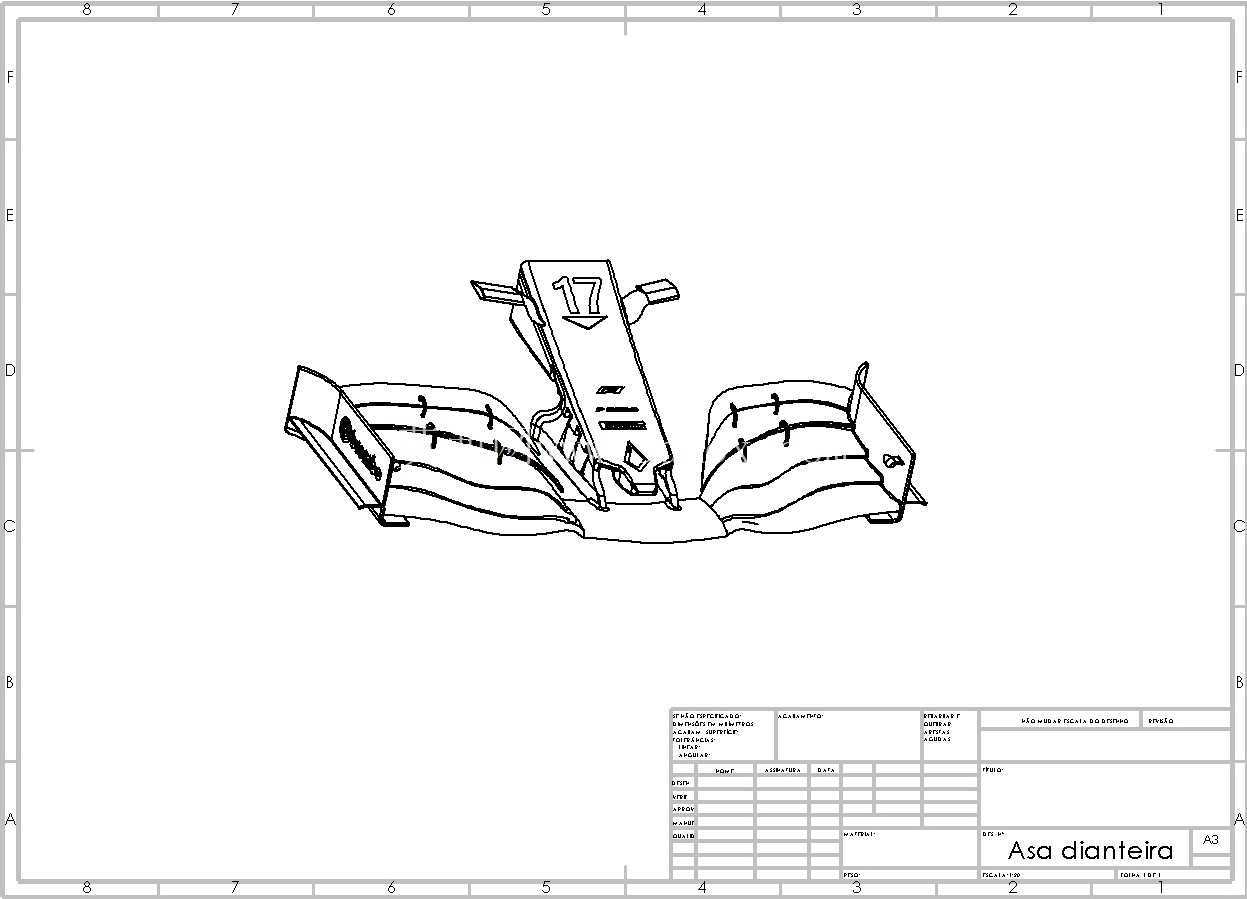

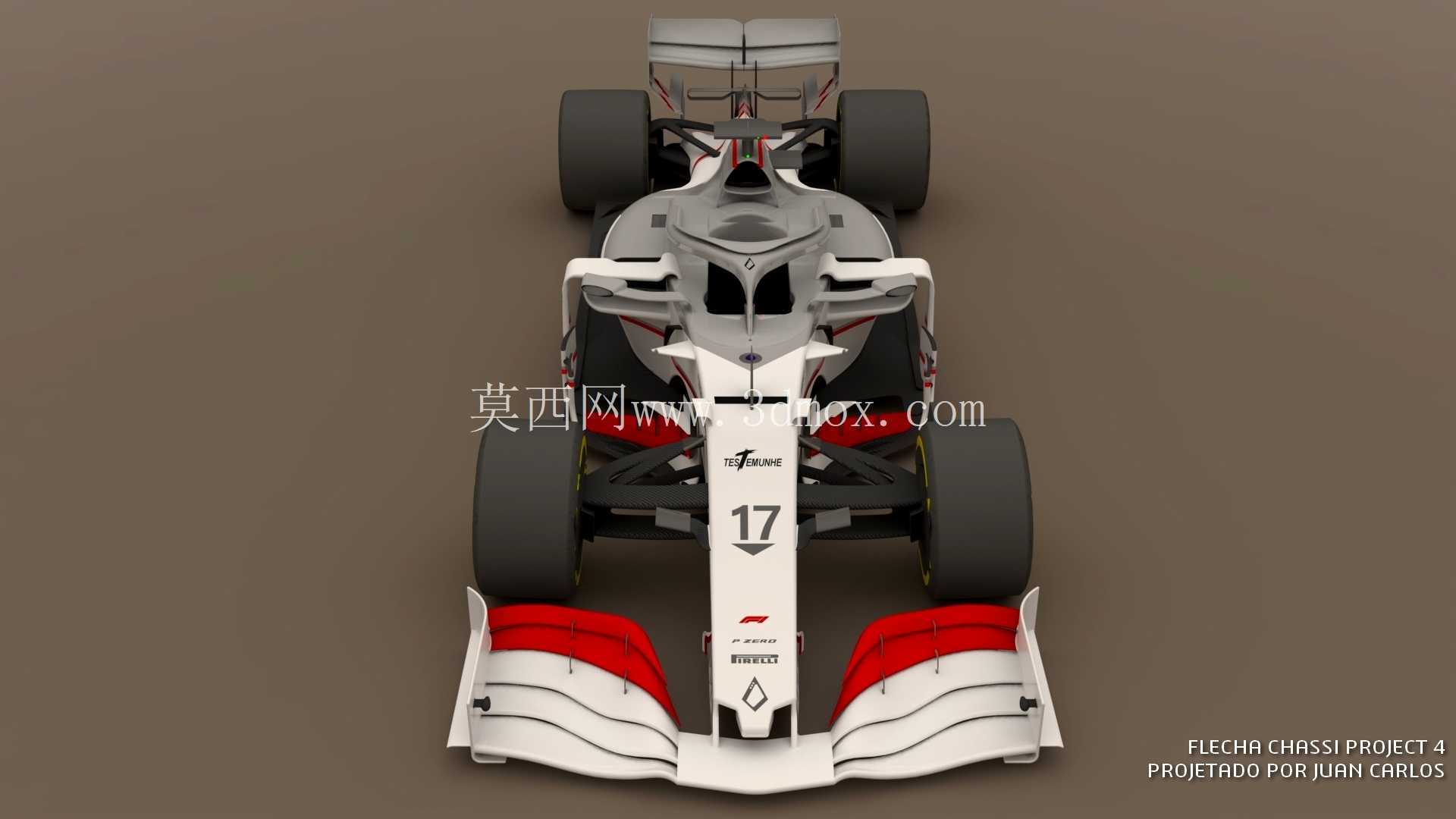

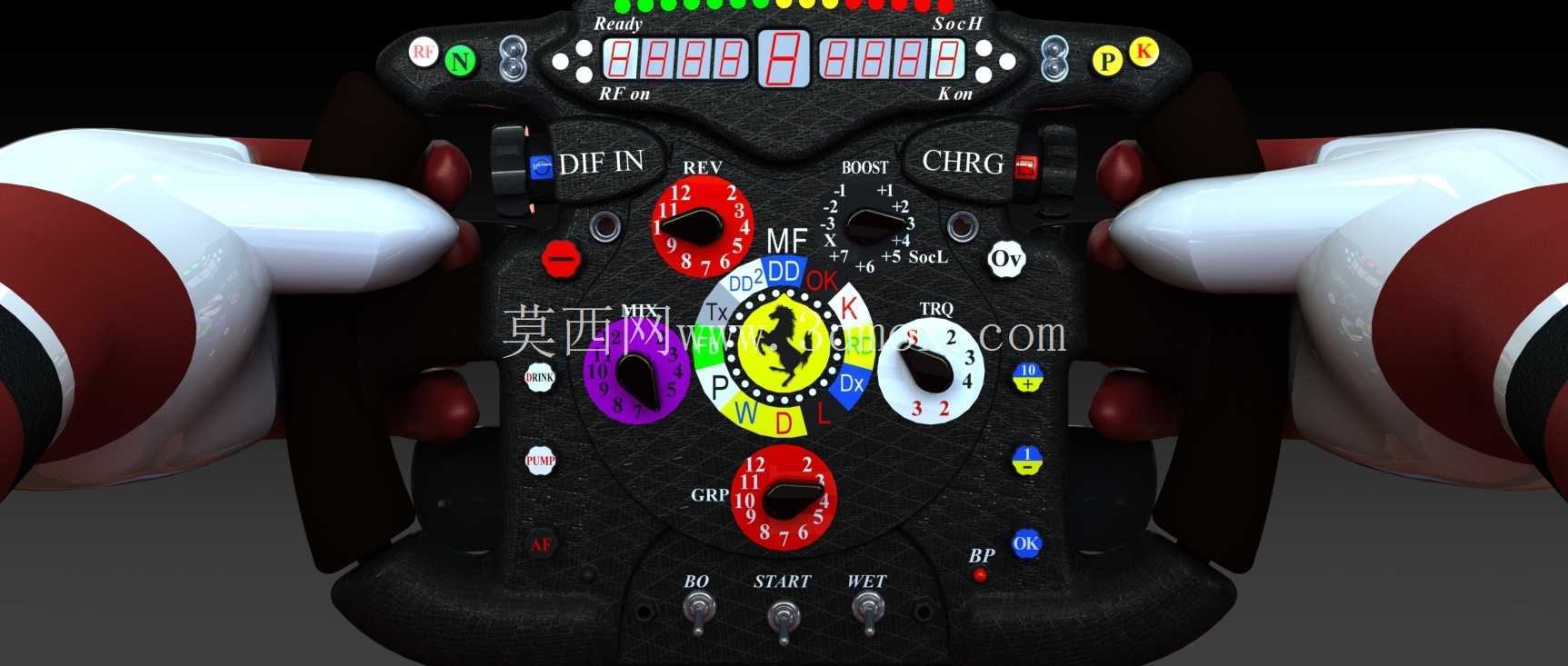

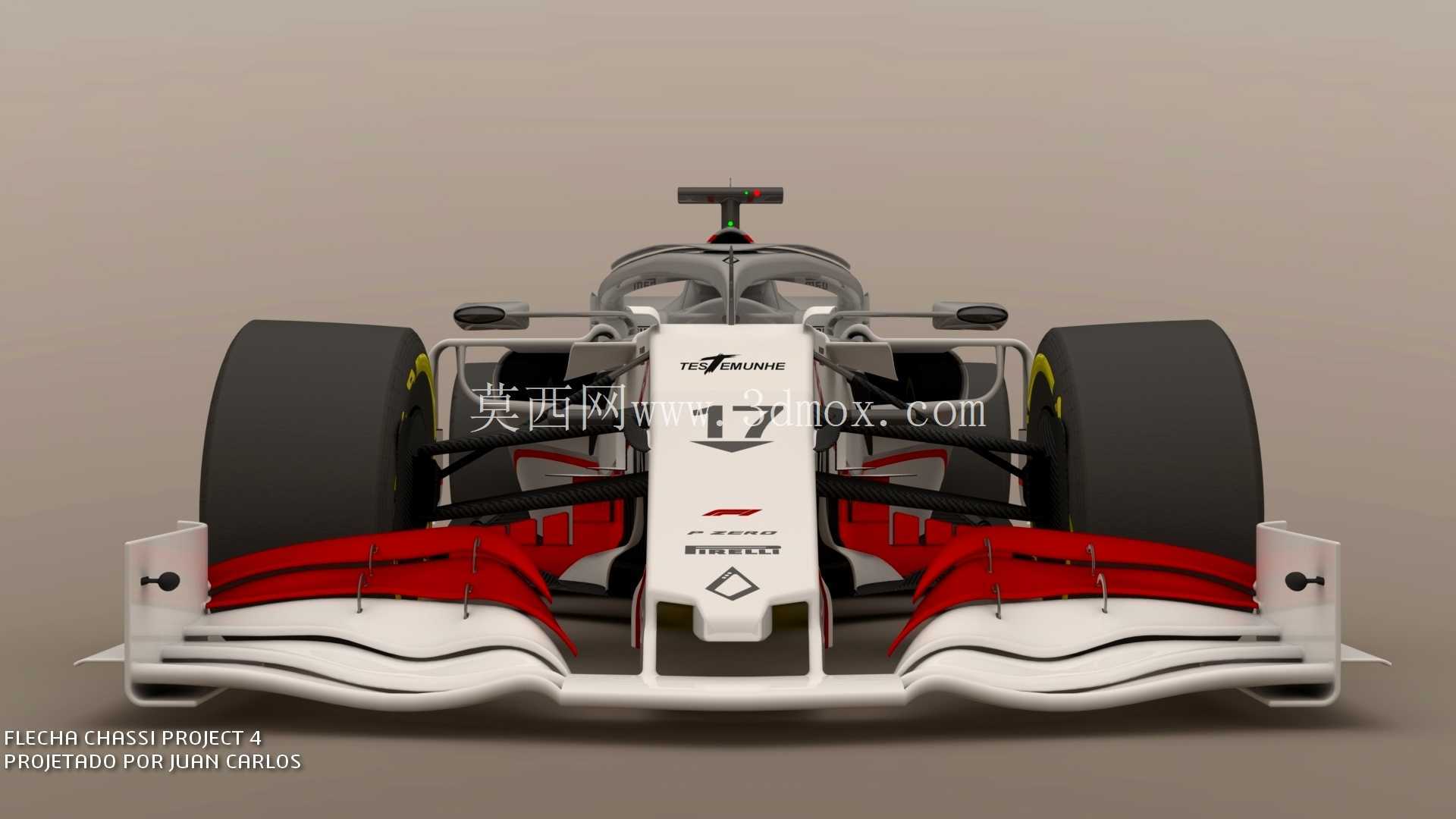

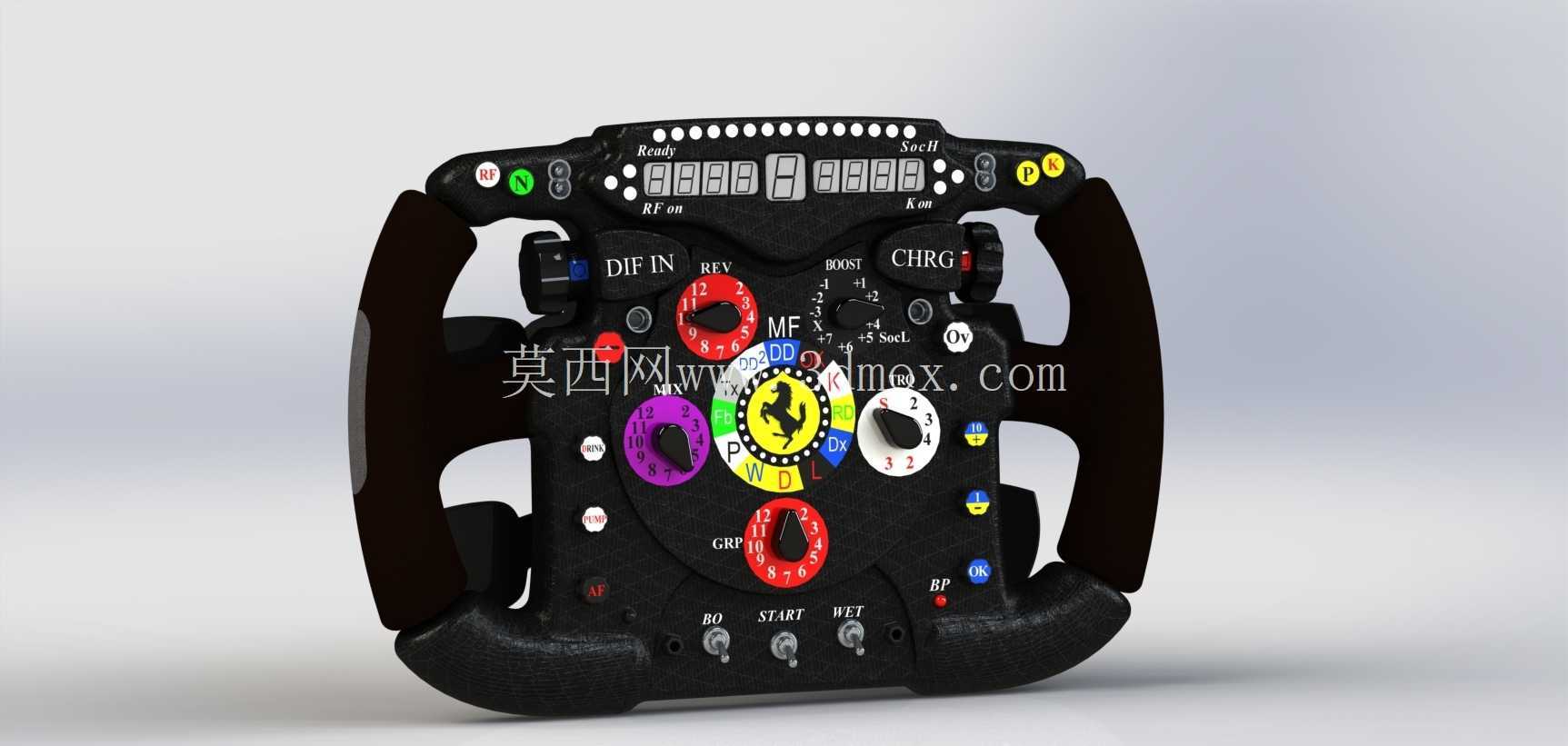

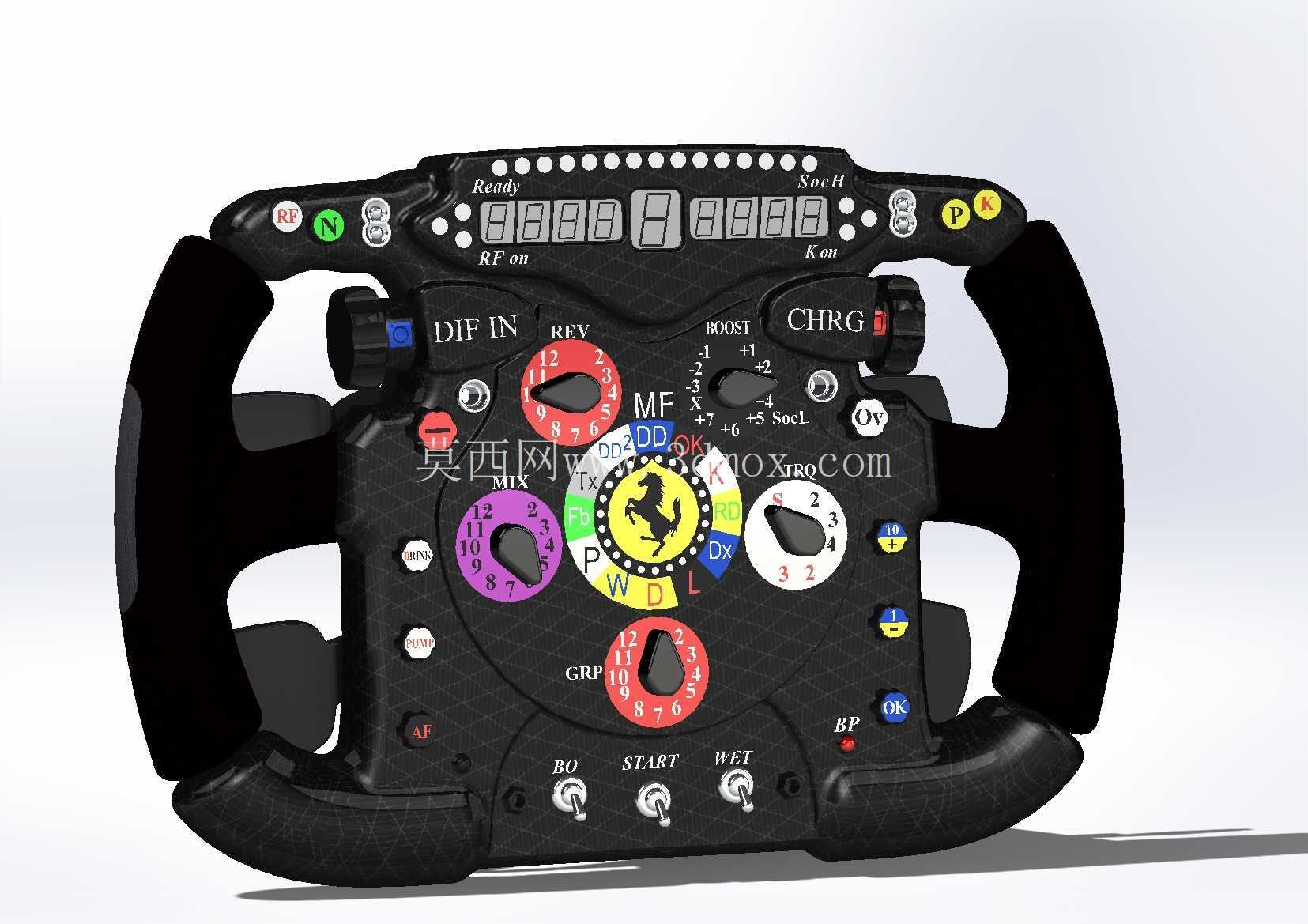

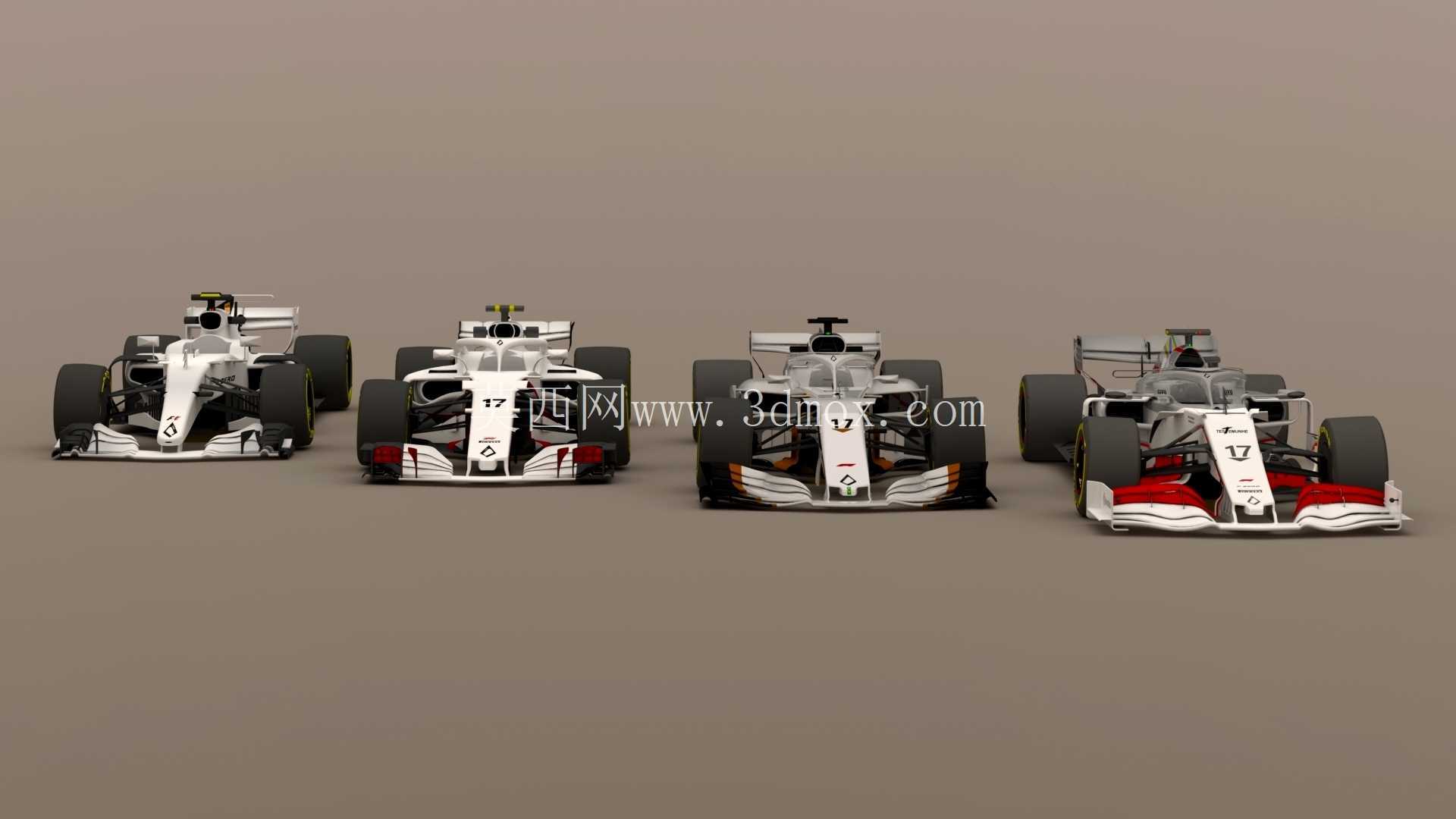

　　从实际用途看，这类模型并不只是外观展示件。赛车研发阶段，工程师需要先在三维环境中核对轮距、轴距、轮胎包络、驾驶舱开口、halo防护环、前后悬架硬点以及尾翼安装位置，再进一步判断拆装空间和维修可达性。模型将前轮、后轮完全暴露在车身外侧，符合方程式赛车的开轮式布局；前翼采用多层翼片与端板组合，鼻锥向前收窄，能够引导气流绕过前轮并向底板区域输送。座舱周围保留了 halo 防护结构，方向盘、座椅开口和头部保护空间均有体现，可用于讨论碰撞安全边界与驾驶员姿态。

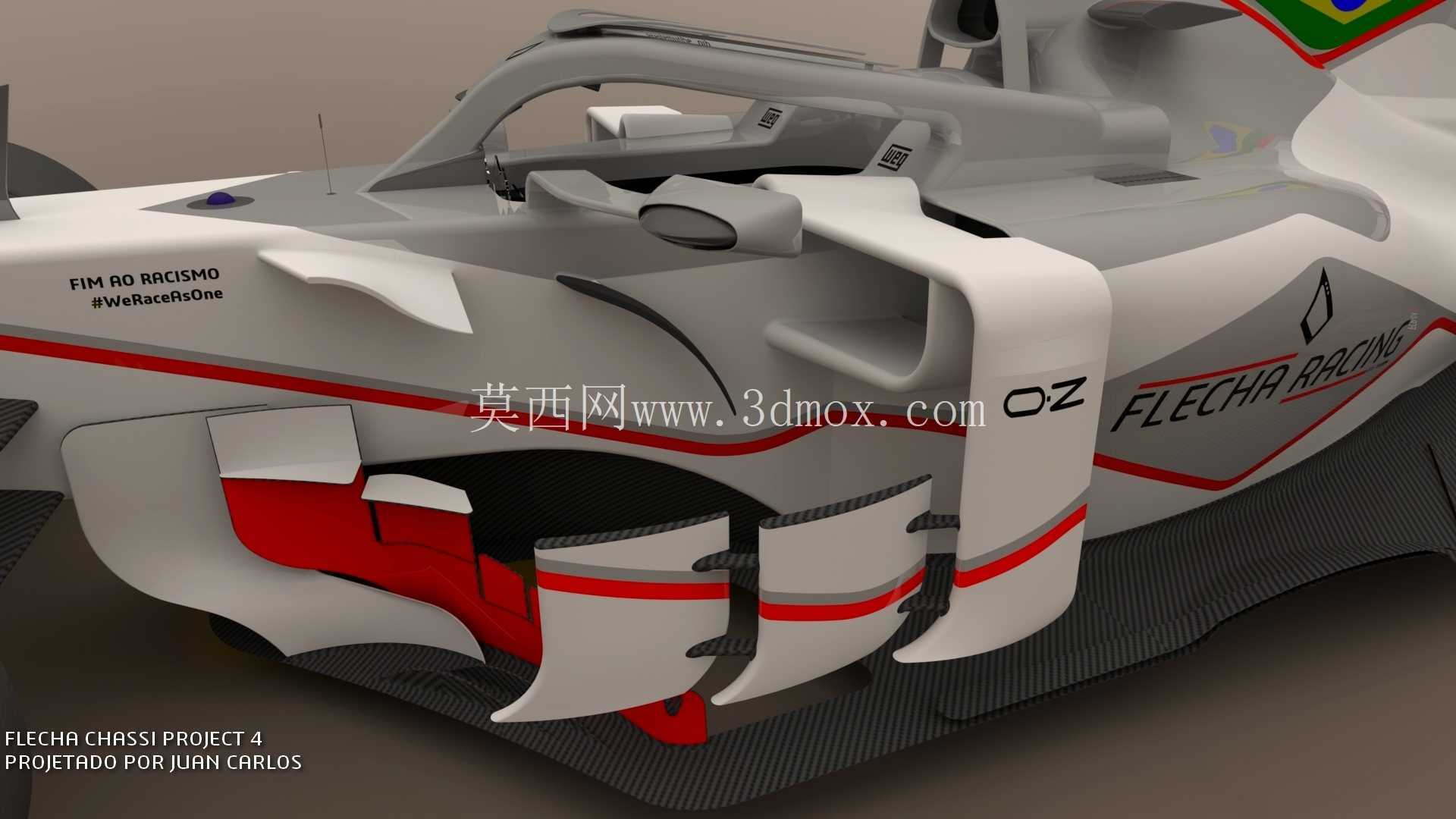

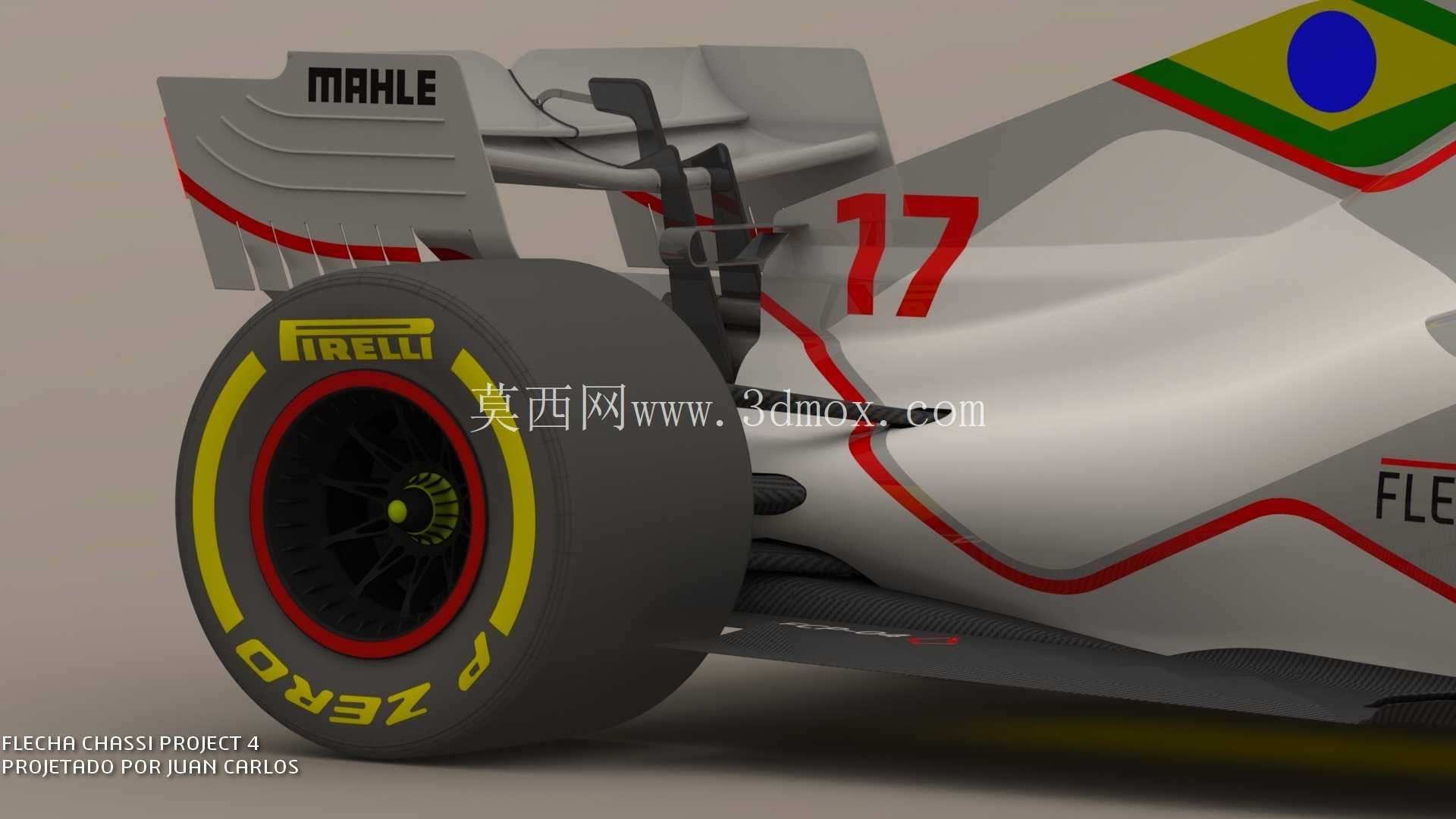

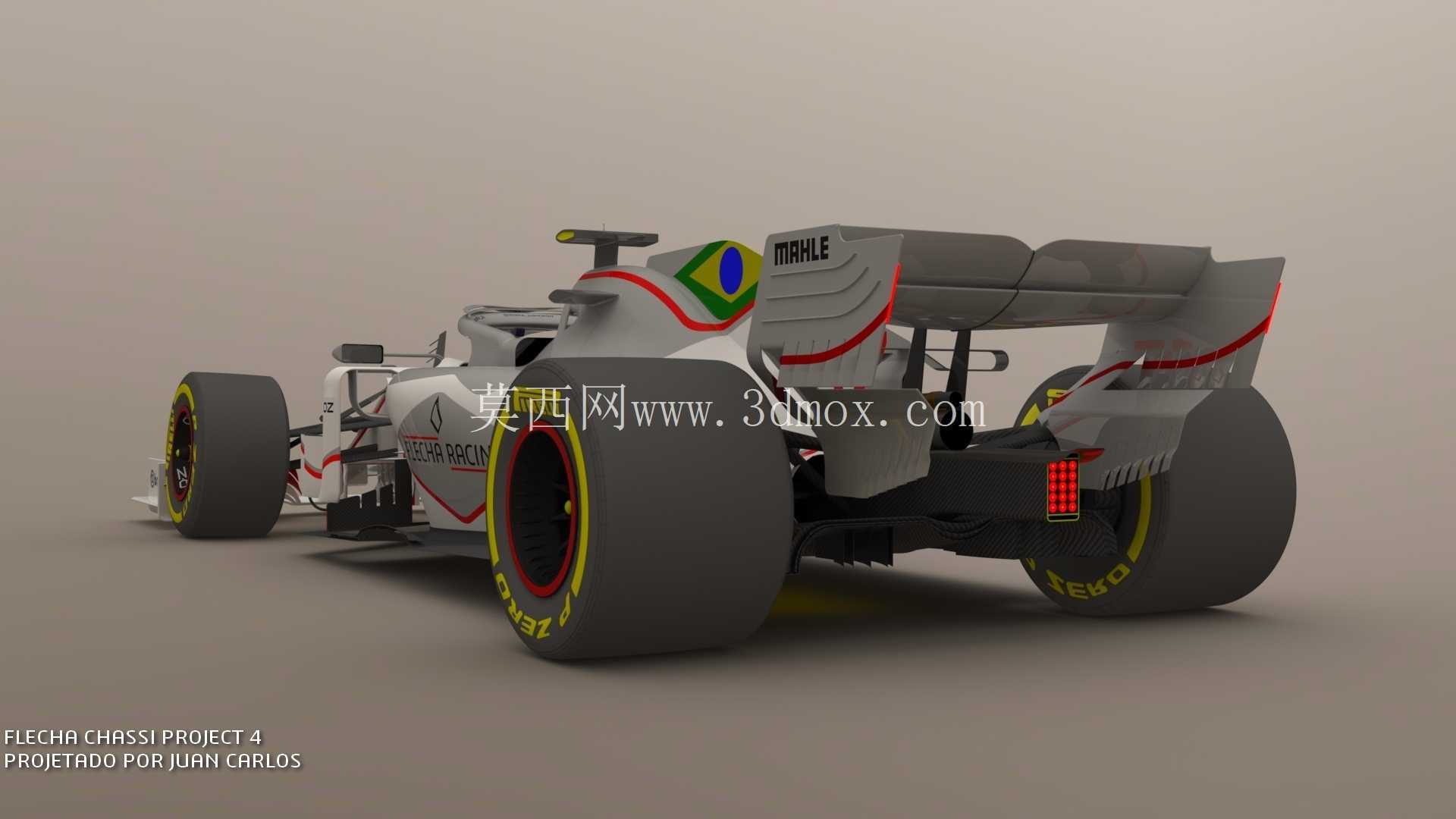

　　车身中部的设计重点在于气动效率与散热组织。侧箱外形从驾驶舱两侧向后收缩，表面形成连续过渡，既为散热器、中冷器和电子设备预留内部容积，也能控制气流沿车肩流向后轴。后视镜、摄像头支架、车顶进气口和车身小翼片等附件在数模中均有占位，能够帮助设计者检查附加件对主流场的干扰。后部扩散器、尾翼主翼板、端板和DRS活动翼面区域构成主要下压力来源，模型通过高耸的后悬挂立柱和尾翼支架，将气动部件与传动系统空间区分开，便于后续细化龙骨、齿轮箱、半轴和推杆悬架。

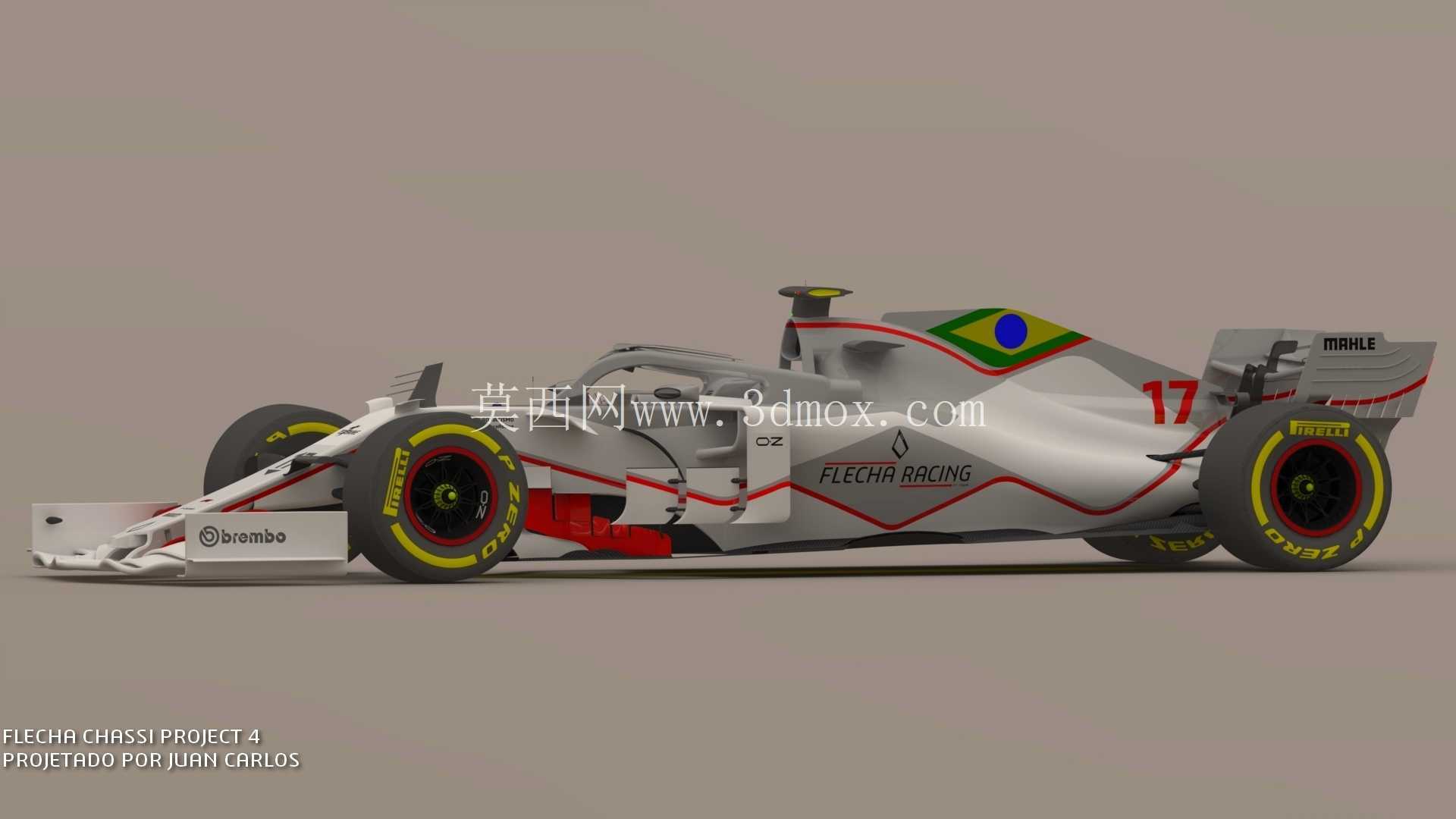

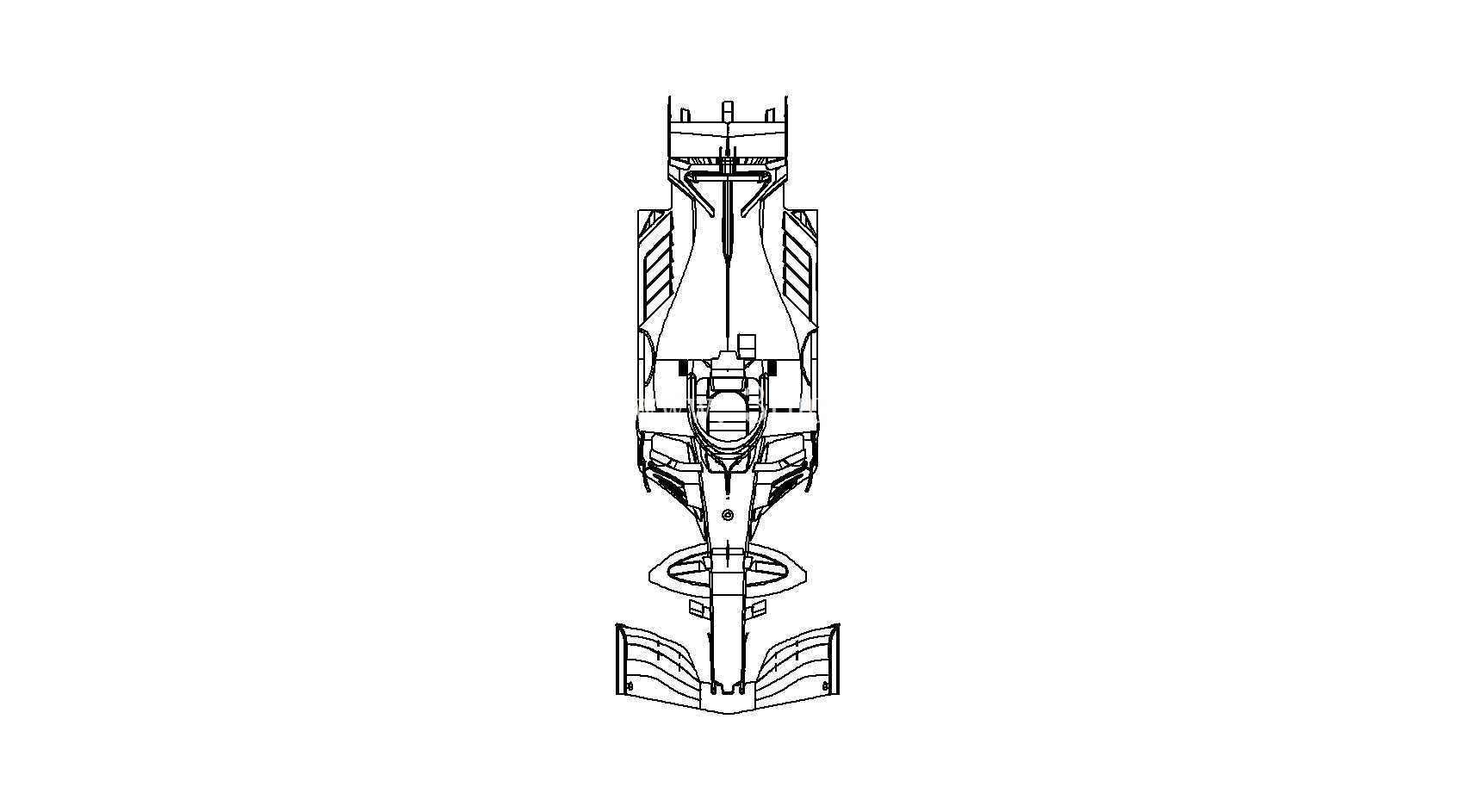

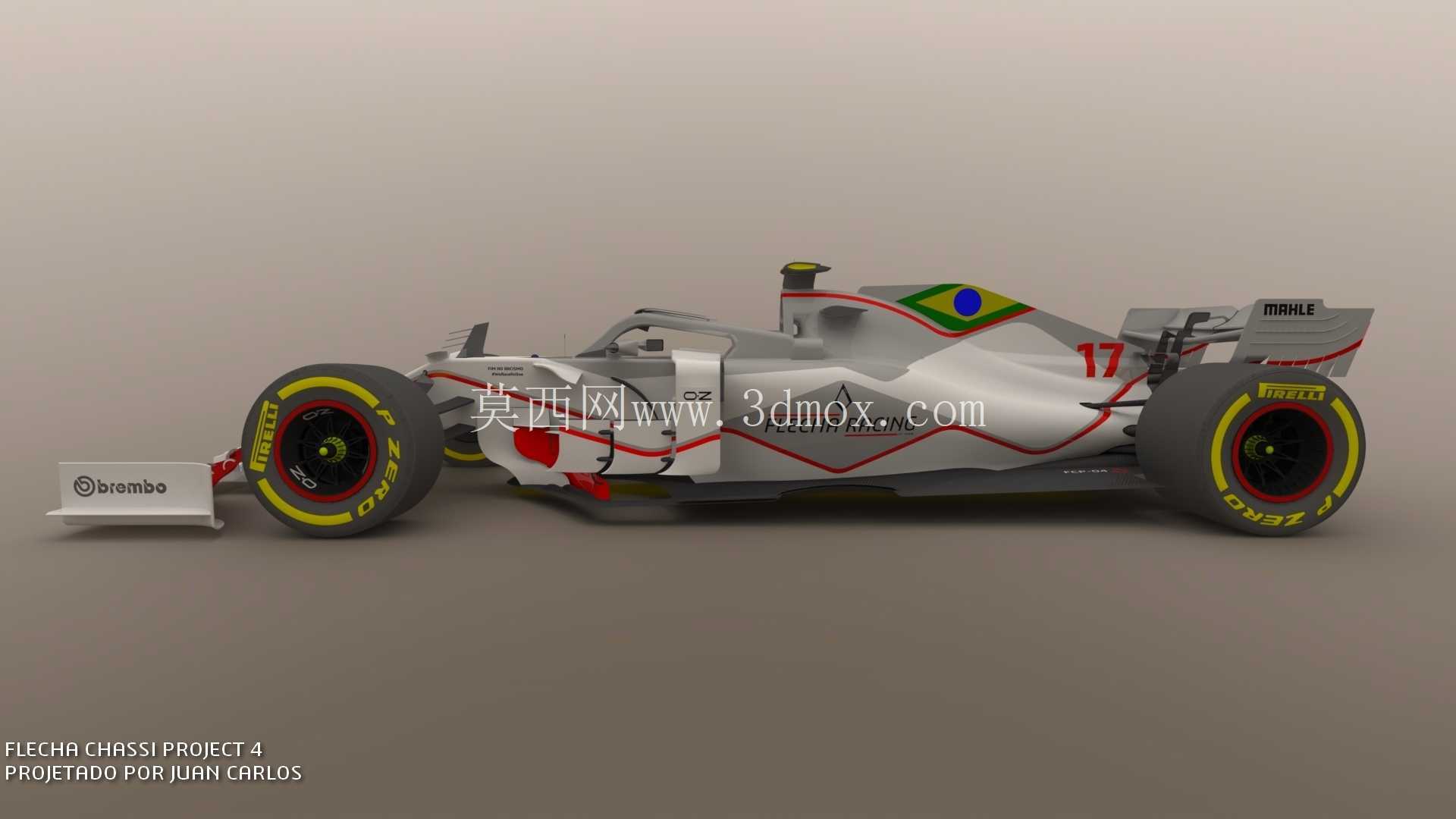

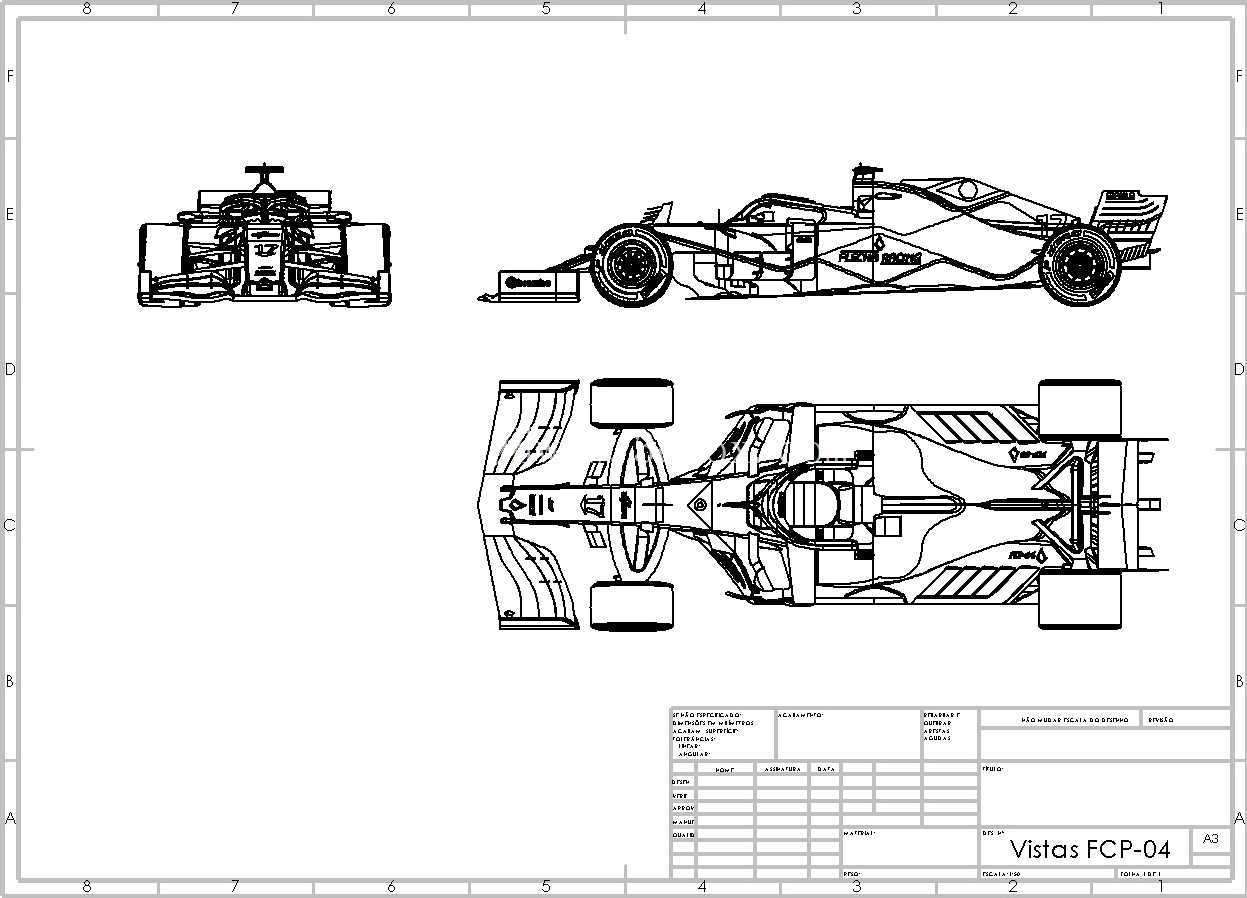

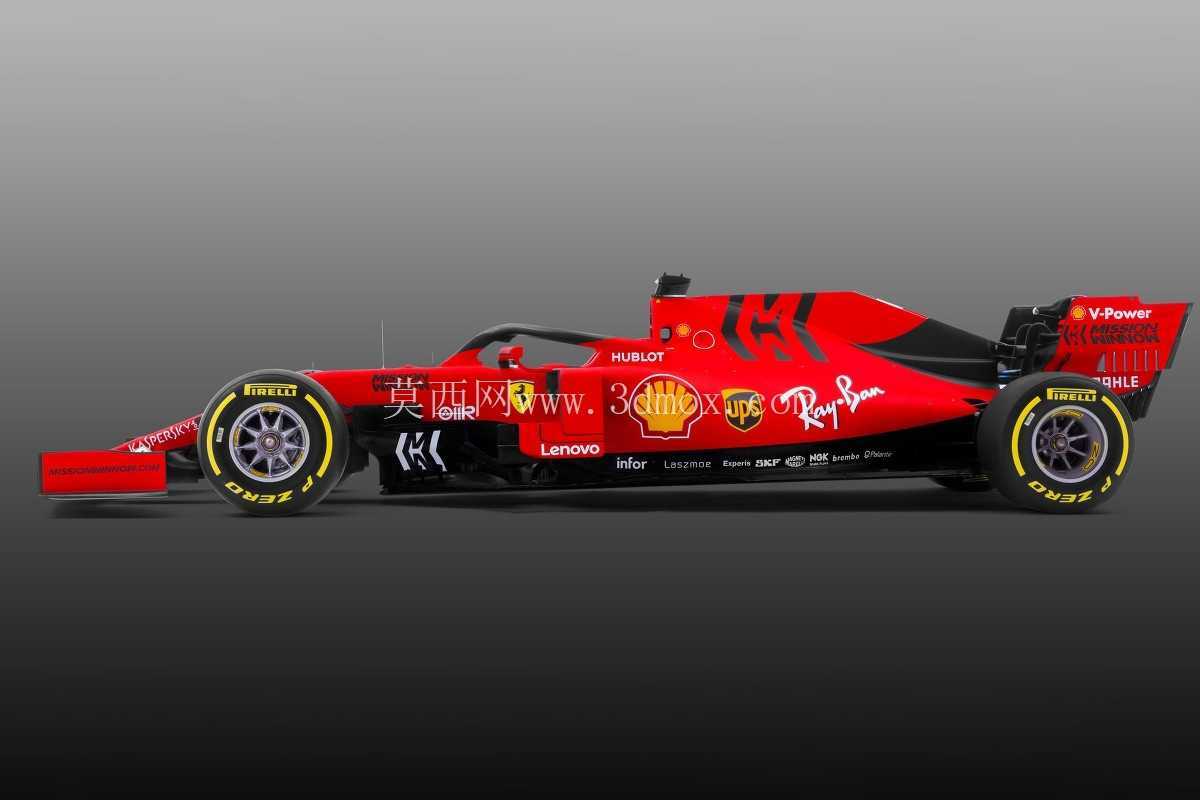

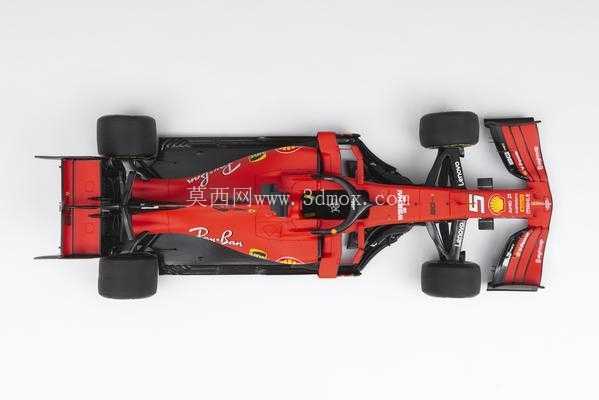

　　尺寸边界方面，整车呈现长轴距、低重心、宽轮距的赛车比例。前轮距与后轮距明显宽于普通乘用车，轮胎外径大而胎壁较薄，轮辋遮挡关系清晰；车身最高点集中在驾驶舱后方进气口和尾翼区域，前翼则位于整车最前端并低于鼻锥主表面。建模时需要特别注意前轮转向角与前翼端板、悬挂拉杆之间的干涉，后轮在跳动、转向和传动半轴摆动时也必须保留运动间隙。底板下缘、扩散器喉部和后翼梁的相对高度，直接影响风洞或CFD分析时的边界条件，因此数模中将车身下压力件与车轮、悬架的空间层次分开表达，有利于后续做网格划分和外形优化。

　　结构设计思路上，模型体现了方程式赛车“以气动外形包裹机械硬点”的布置逻辑。前部通过细长鼻锥连接前翼与单体壳，前撞击结构、悬架安装点和转向机区域集中在狭窄空间内；中部以单体壳作为乘员舱和主要承载基体，侧箱承担散热与气动导流；后部则围绕动力总成、变速箱和后悬架形成紧凑模块。前后翼片并非孤立装饰，它们的安装柱、加强肋、端板切角和调节角度都会影响整车平衡。对于三维建模人员而言，该数模可作为曲面连续性、分件边界、装配层级和运动间隙检查的练习对象；对于结构设计人员，则可据此进一步展开碳纤维铺层、金属支架、悬架杆件和紧固件的详细设计。

　　在工程应用场景中，该类整车模型常用于赛车概念展示、职业院校赛车工程教学、大学生方程式方案评审、气动套件开发以及虚拟装配训练。通过旋转剖切，可以清楚看到前翼气流通道、侧箱散热入口、座舱防护环、后轮制动区域和尾翼支撑结构之间的关系；若进入详细设计阶段，还可在现有外形基础上补充悬架几何、转向齿条、制动管路、散热器芯体、动力总成悬置和车身连接件，使模型从概念外观逐步转化为可用于工程分析的整车数字样机。
