2018规则一级方程式开轮赛车整车结构

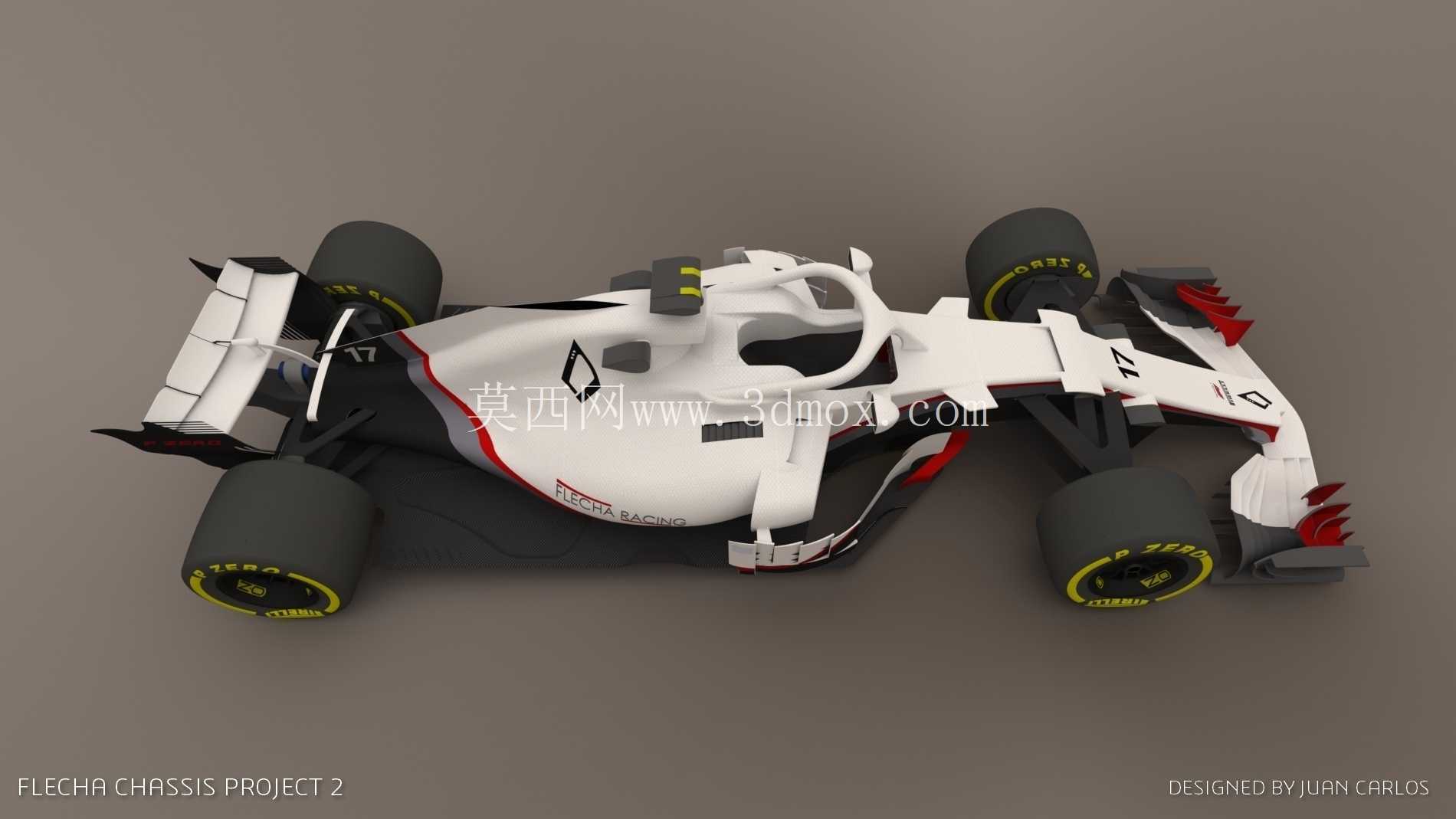

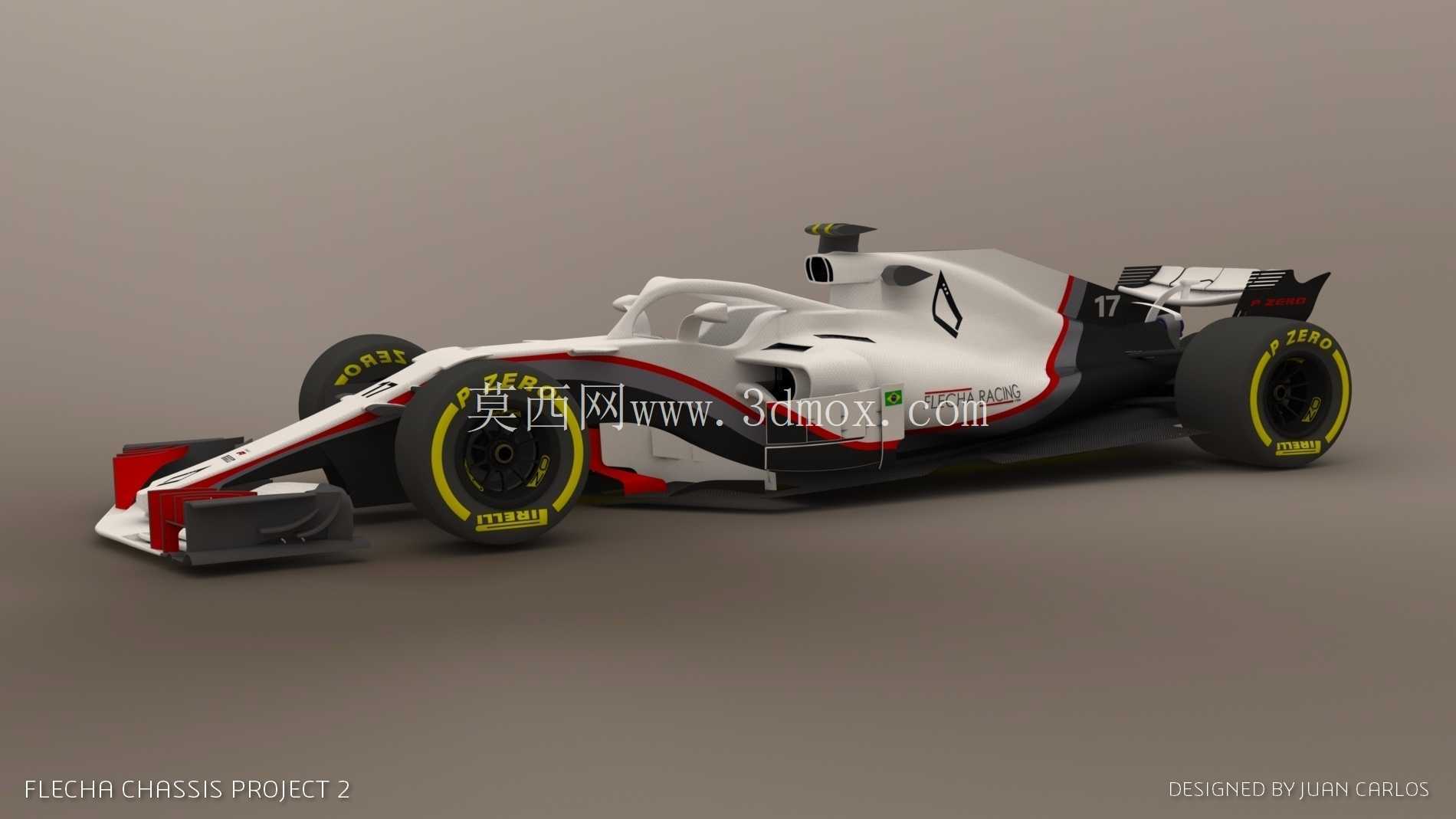

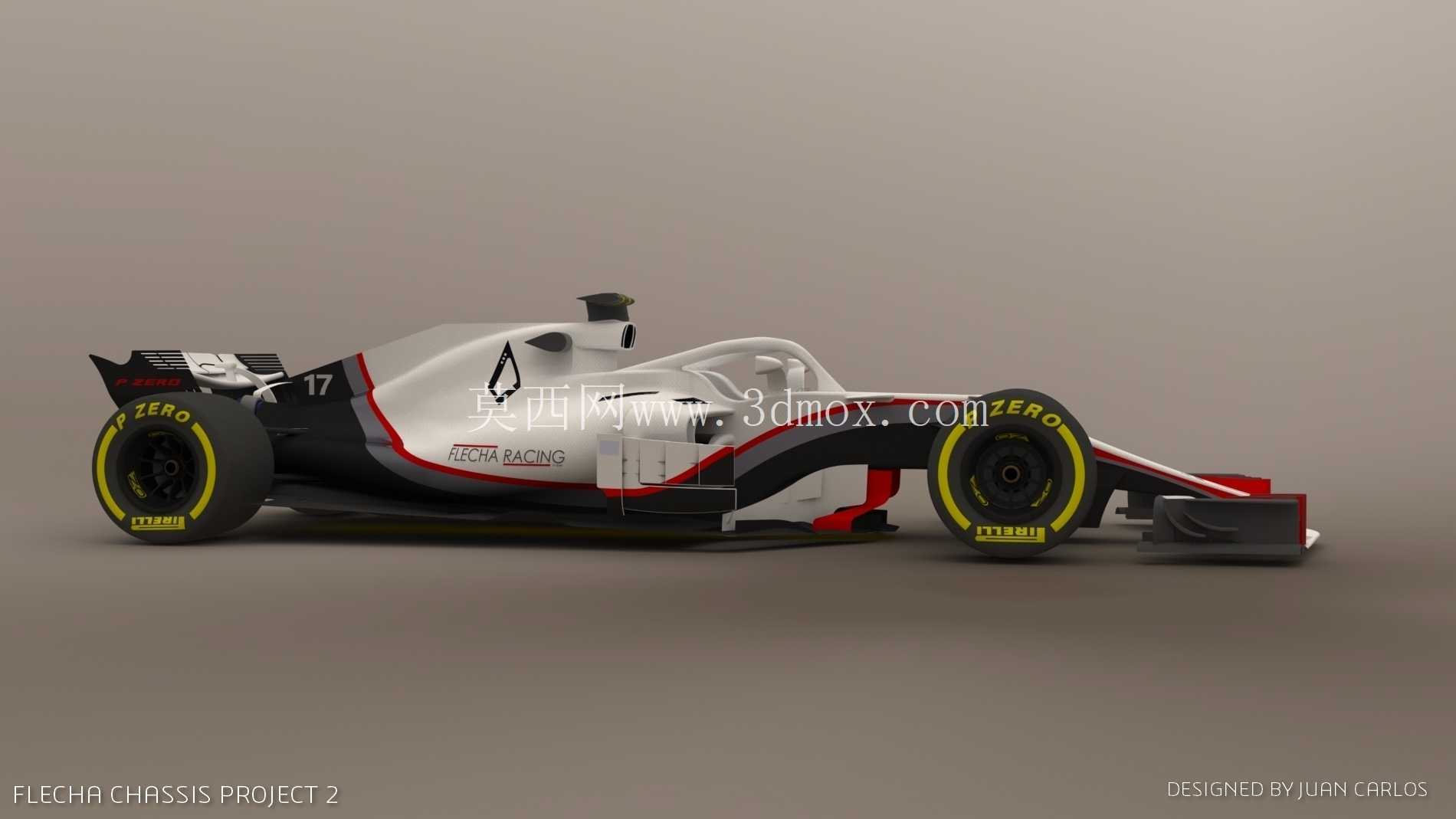

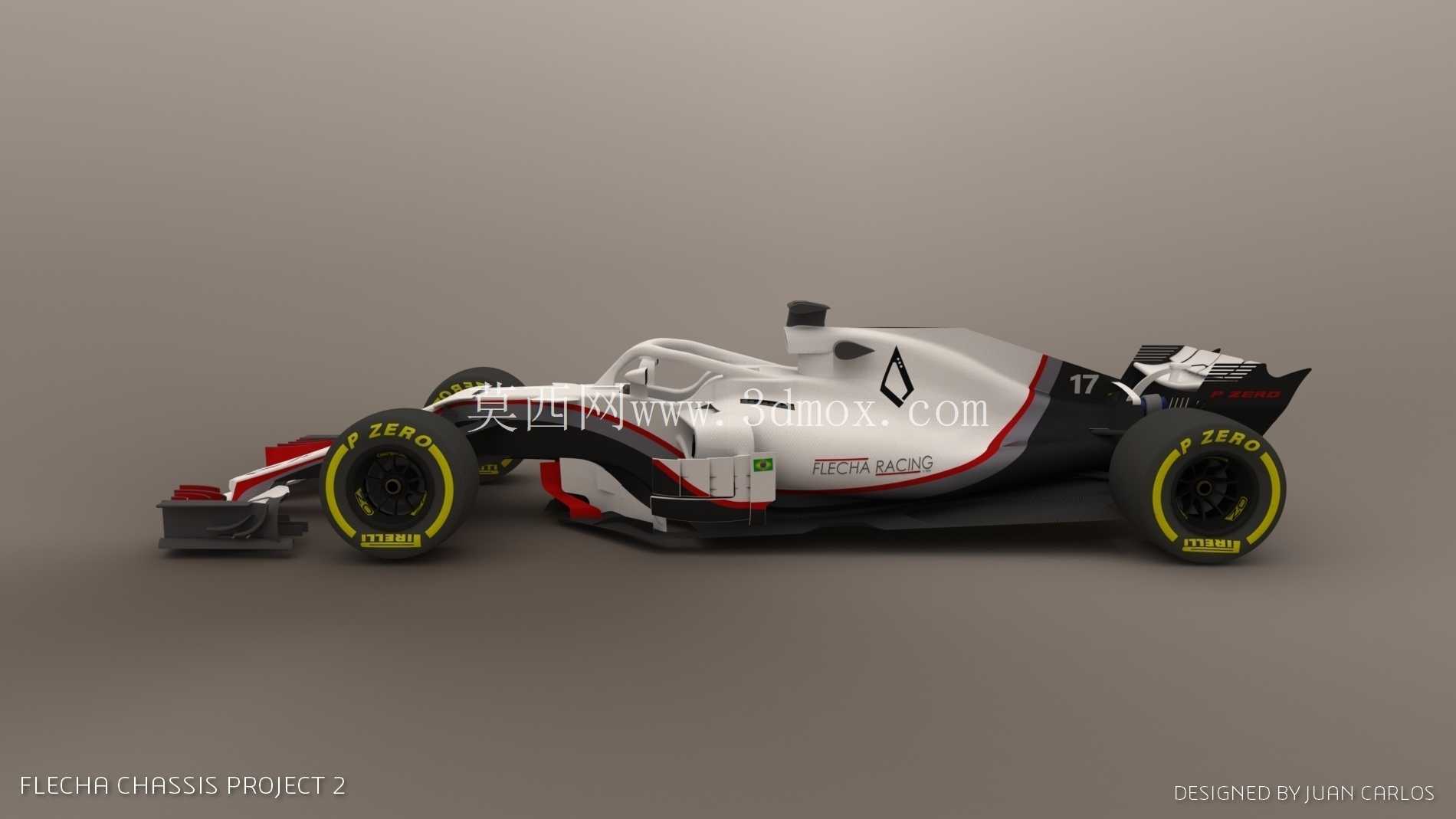

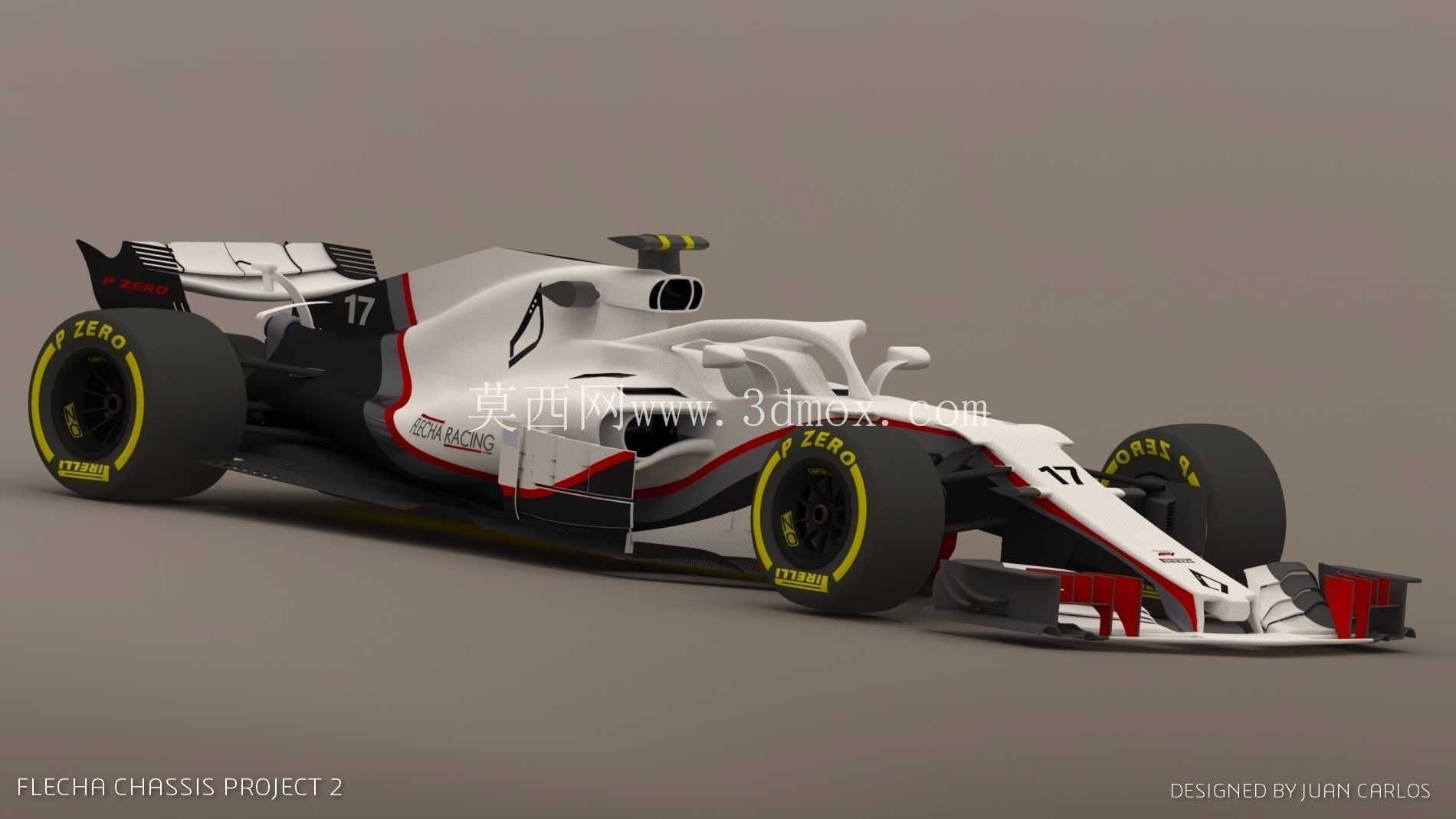

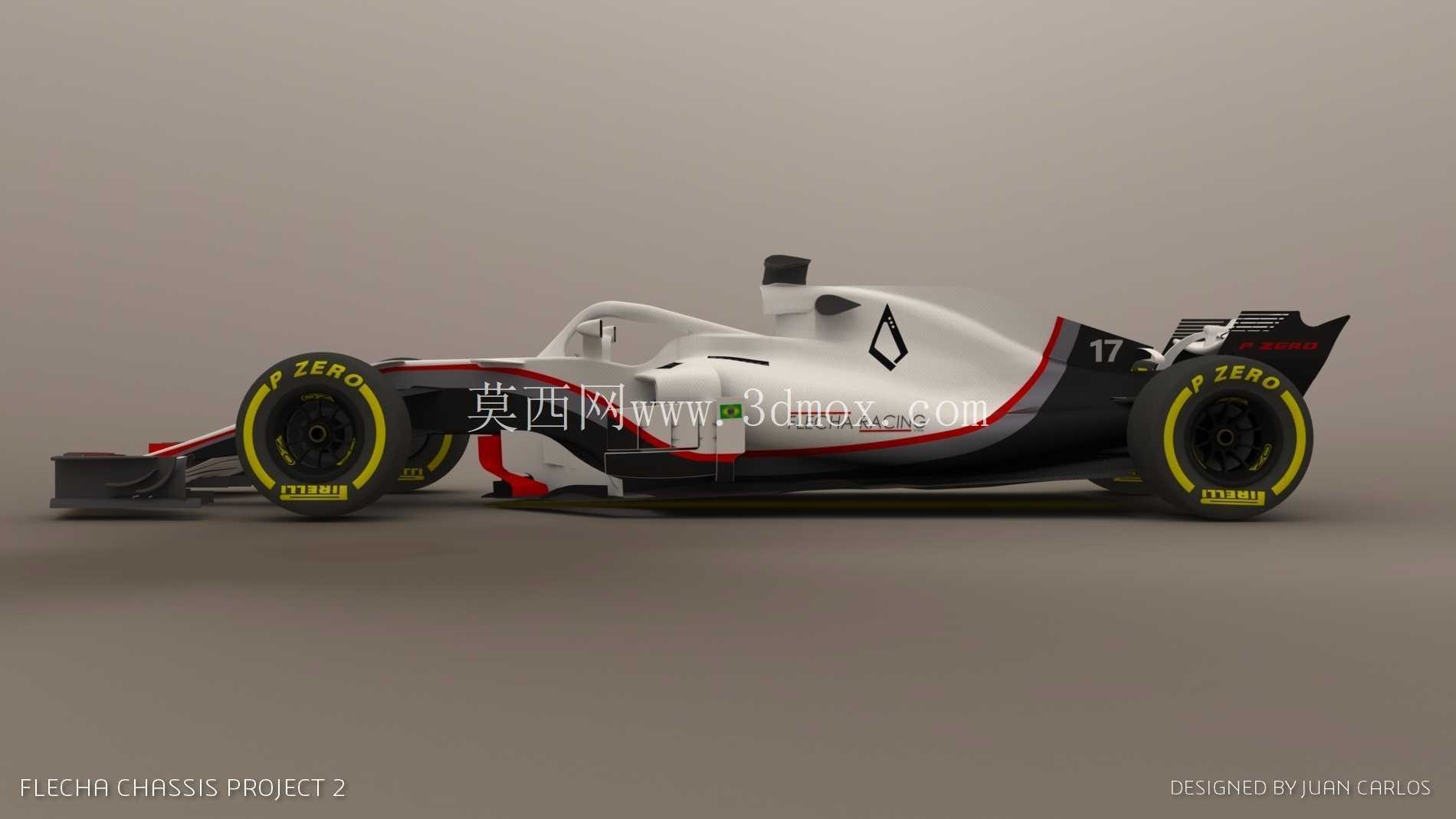

　　这套整车数模围绕国际汽联一级方程式技术规则下的开轮赛车进行结构表达，建模重点不在单一外观曲面，而在于把前翼、鼻锥、单体壳、驾驶舱保护装置、侧箱、动力单元外罩、后轮驱动区域、后翼、悬架拉杆、轮胎轮辋以及扩散器之间的空间关系统一到同一装配坐标系中。对于从事赛车工程、赛事车辆开发、高性能底盘方案验证的人员来说，这类模型可用于总布置评审、空气动力学外形讨论、零部件干涉检查、教学演示以及概念方案比对。

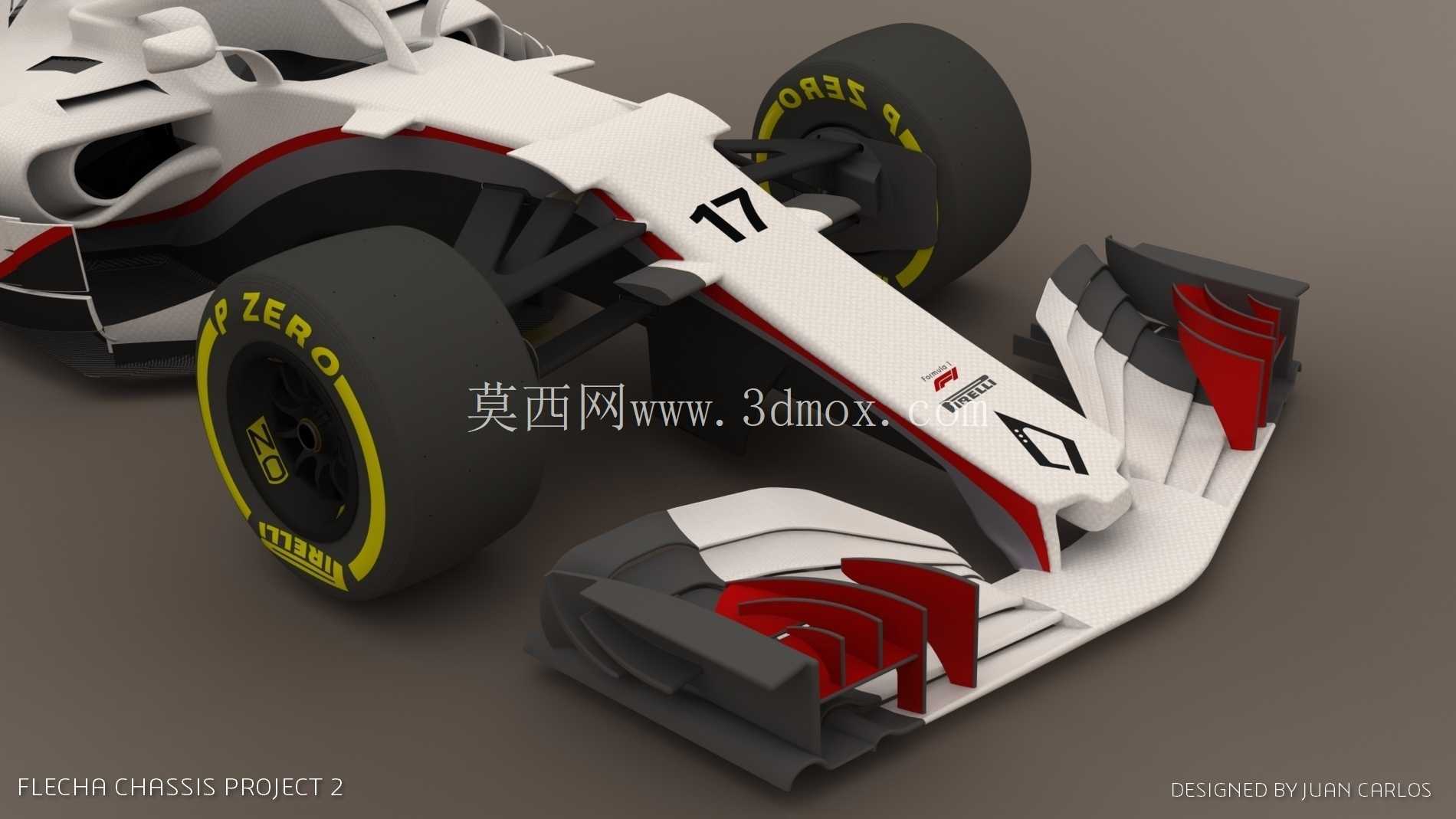

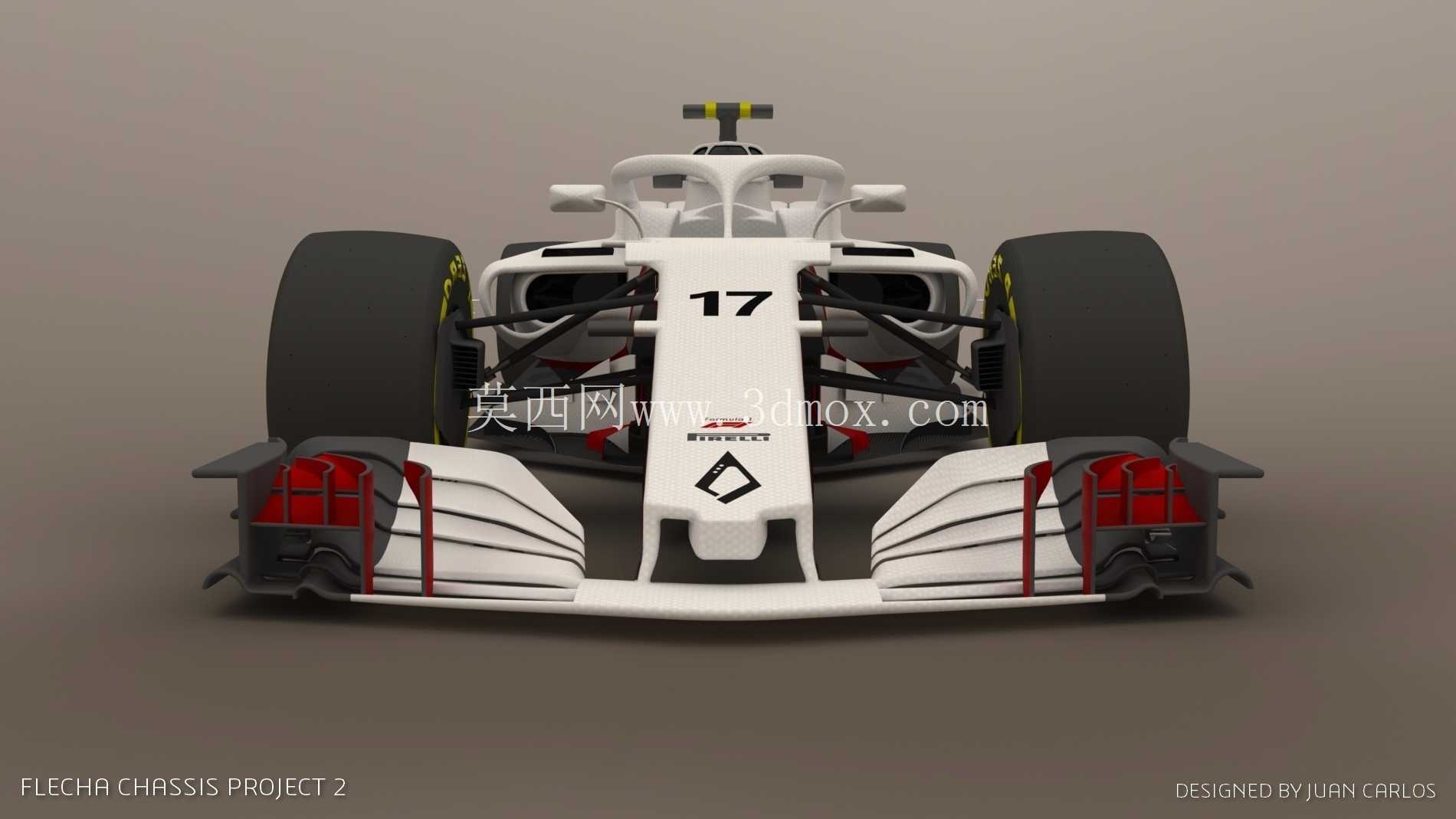

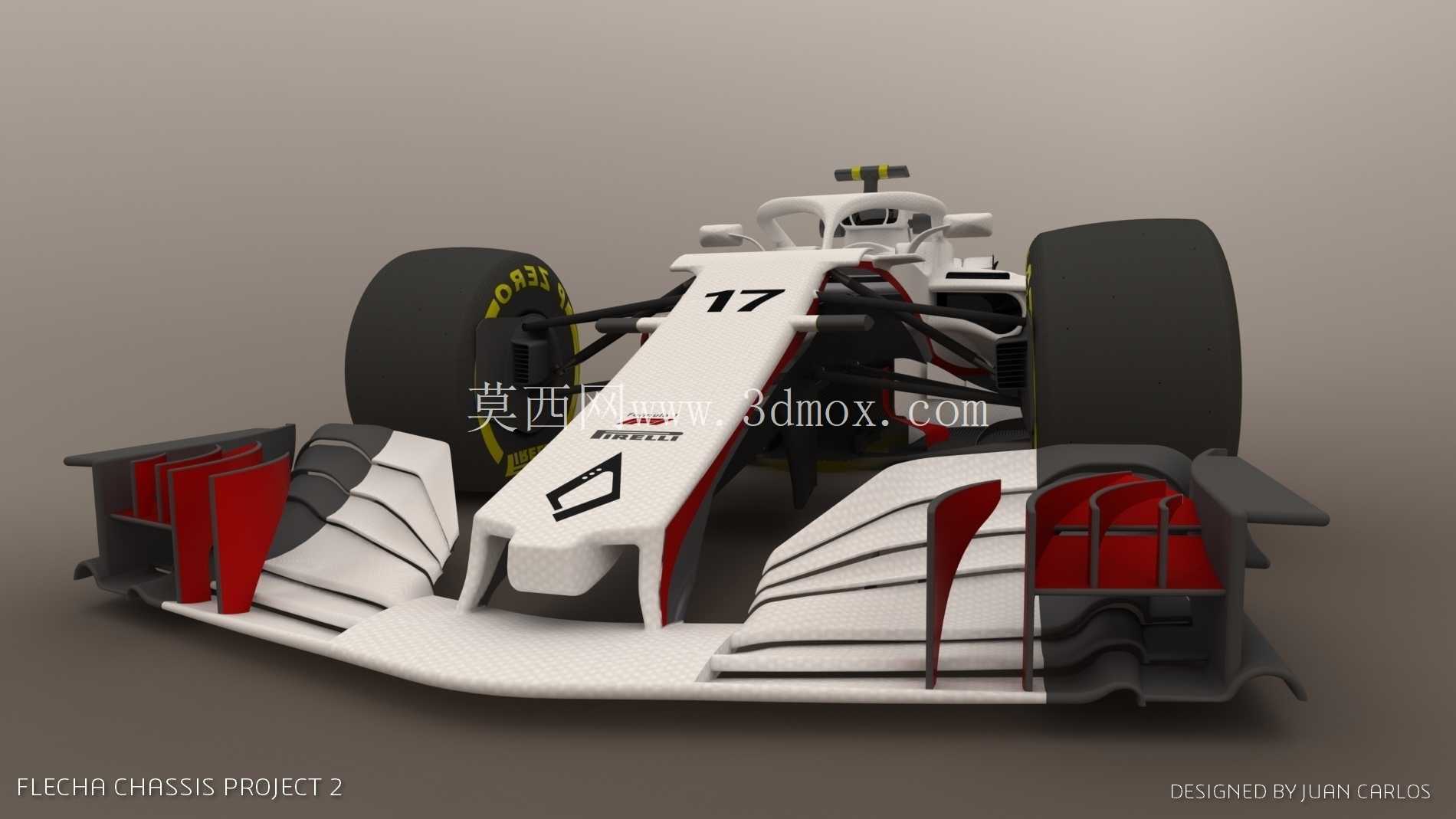

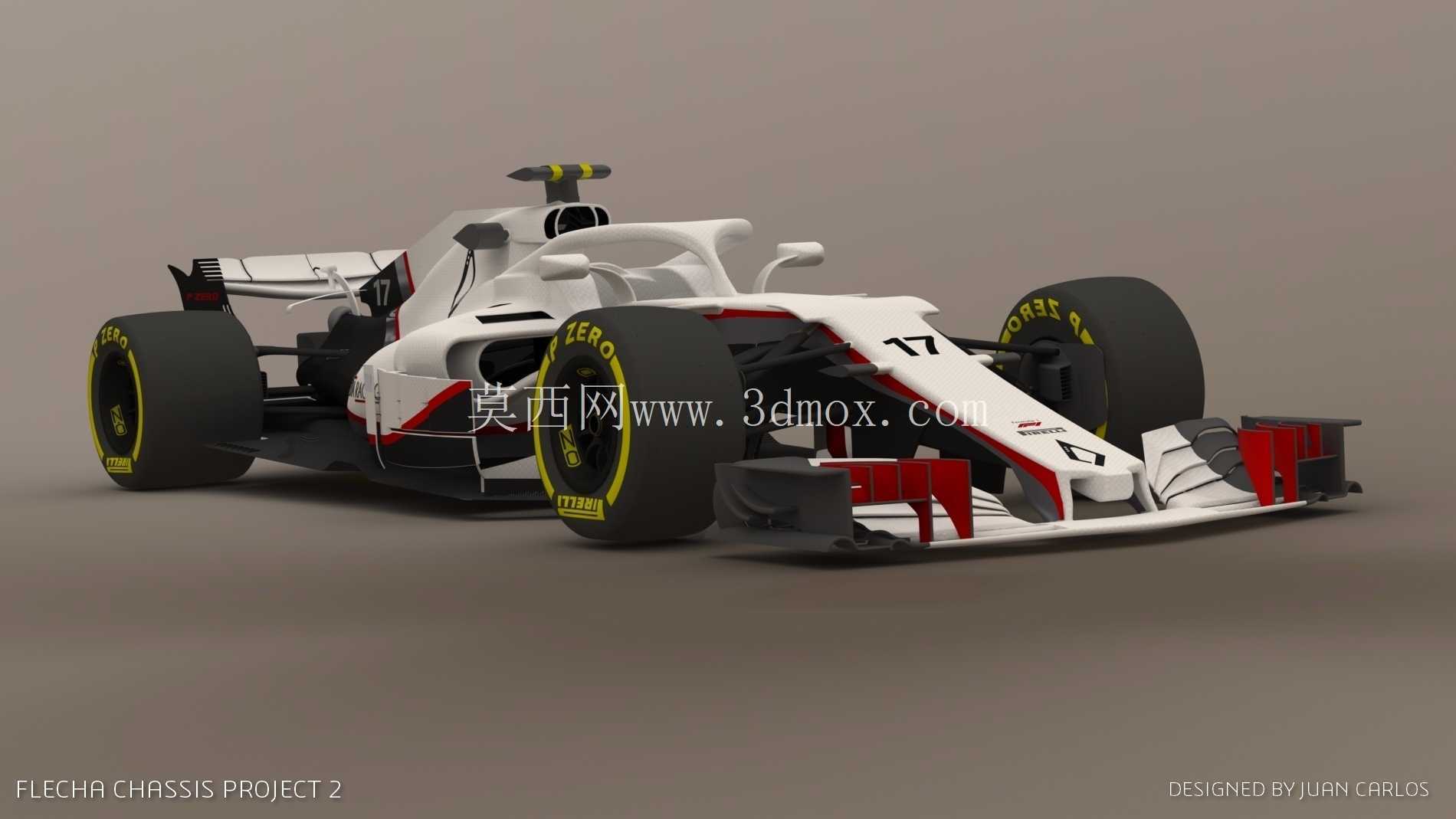

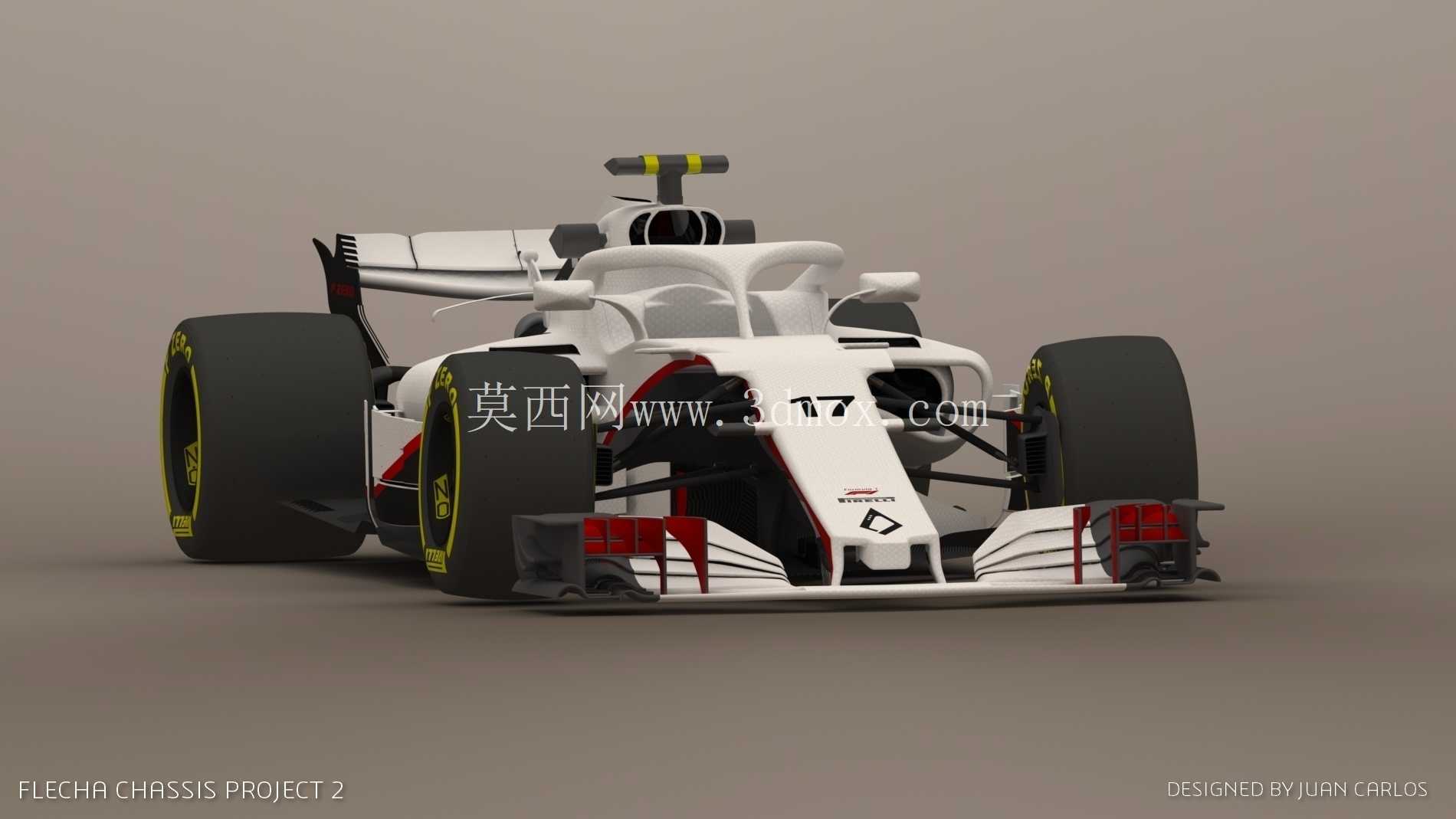

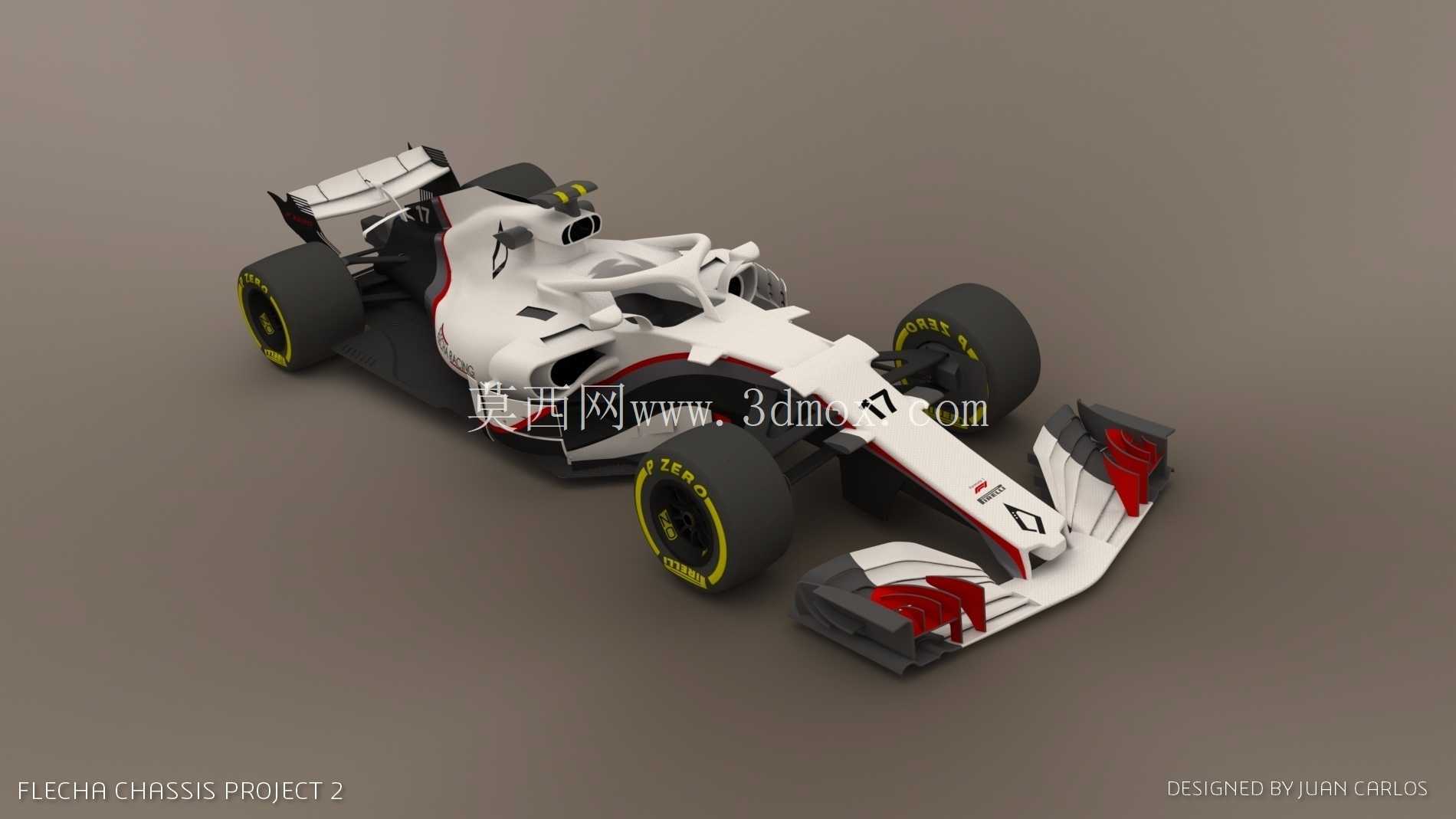

　　从实际用途看，方程式赛车的核心任务是在赛道极限工况下把动力输出、轮胎抓地、下压力生成和高速稳定性转化为圈速。模型前部采用低矮鼻锥与多层前翼组合，前翼襟翼负责梳理进入底板和侧箱的气流，同时为前轴提供下压力；前轮裸露布置，轮辋、轮胎与前翼端板之间保留明确间隙，避免转向、悬架跳动和轮胎变形时发生空间冲突。前悬架以拉杆、叉臂和转向节区域的简化结构呈现，能够帮助设计者理解轮心定位、主销倾角、束角变化以及制动散热通道的布置逻辑。

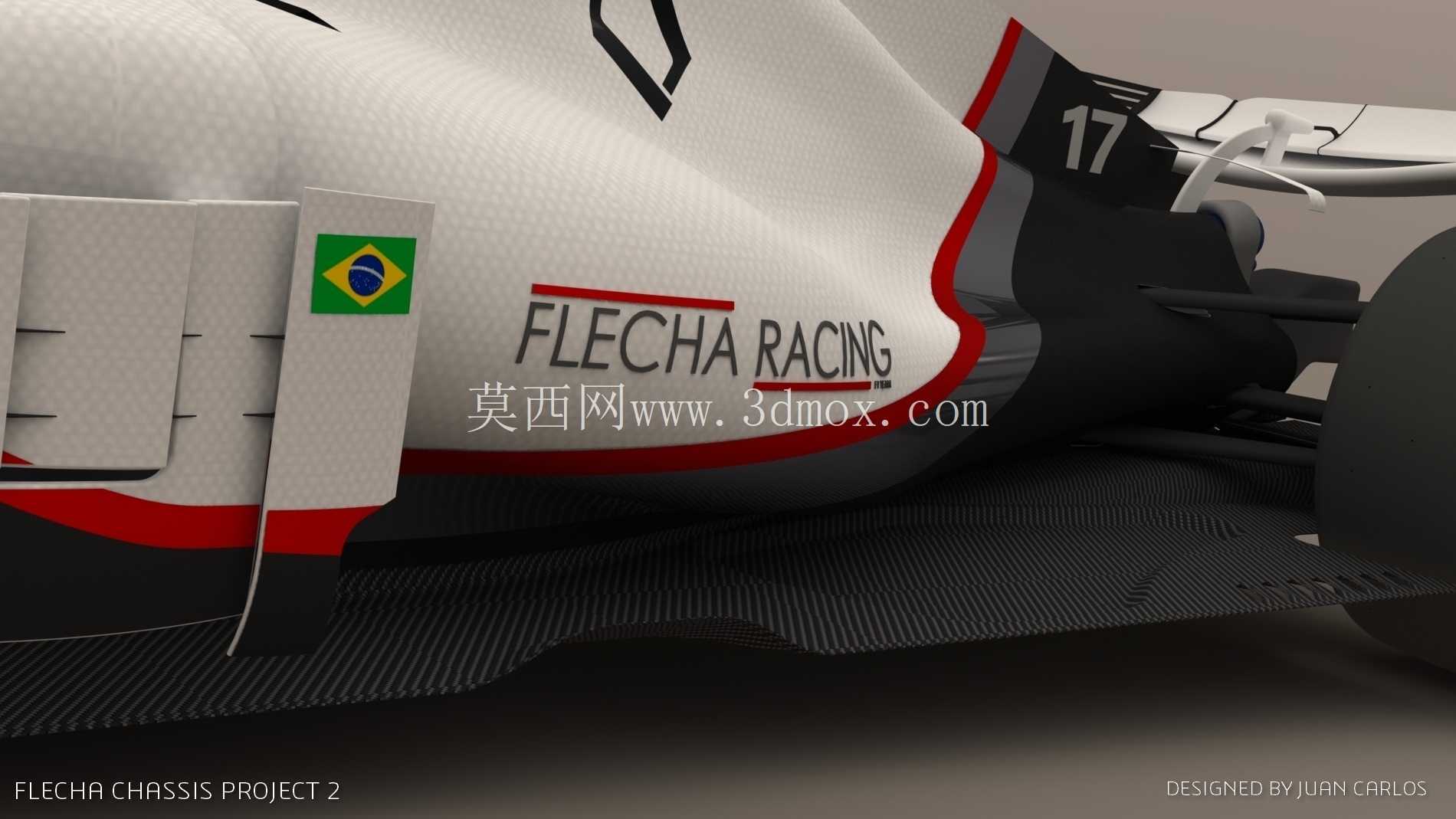

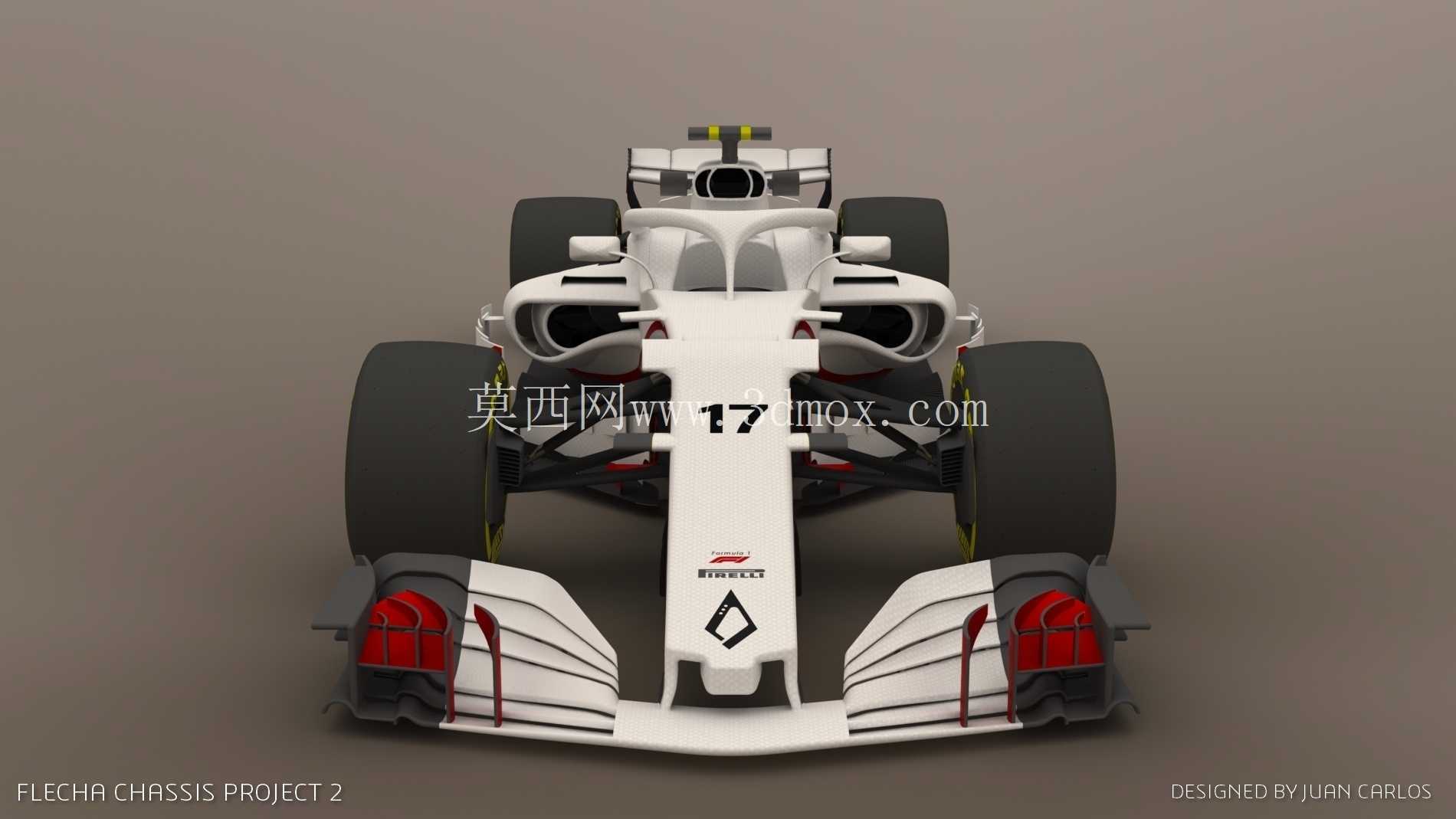

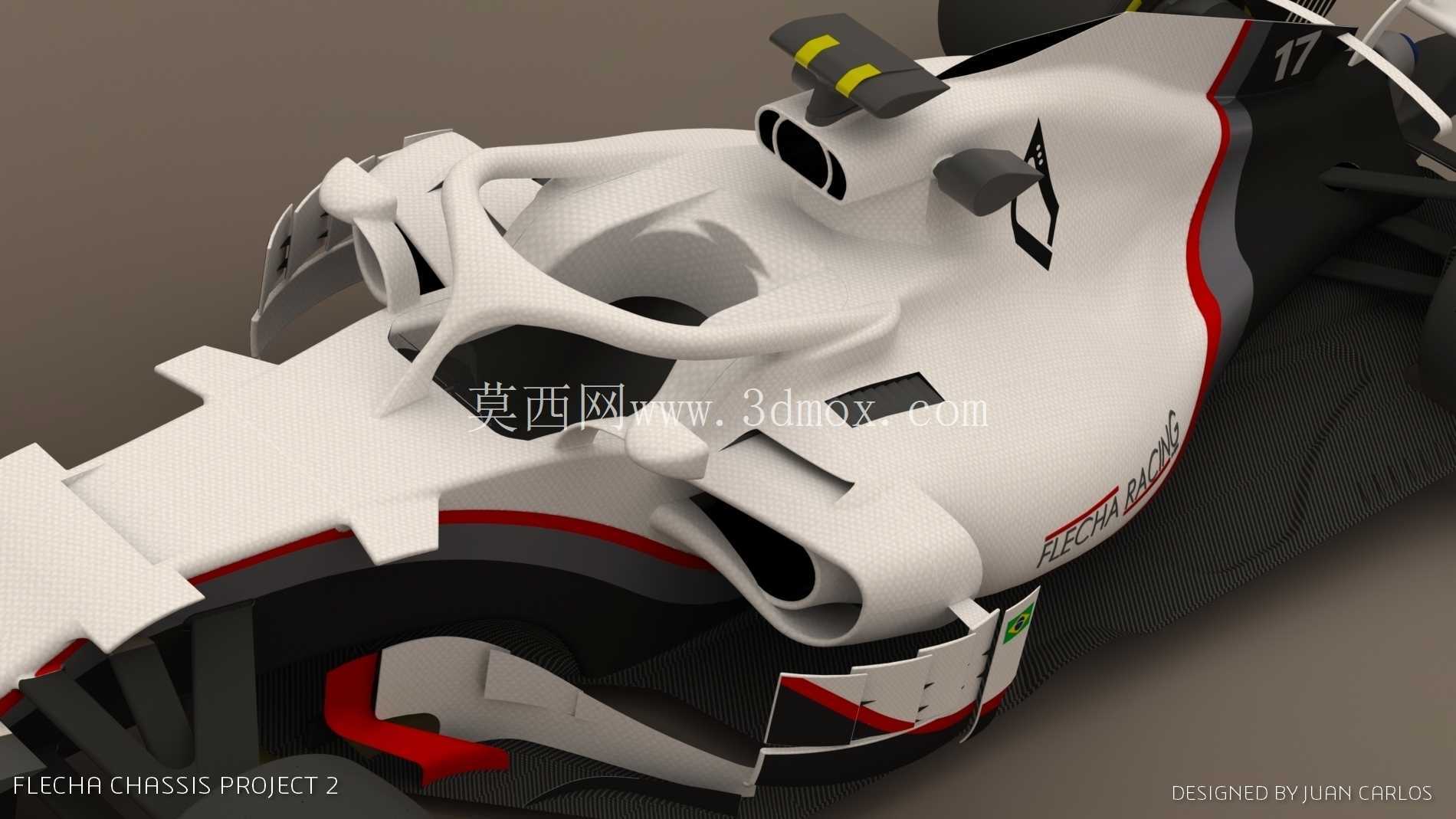

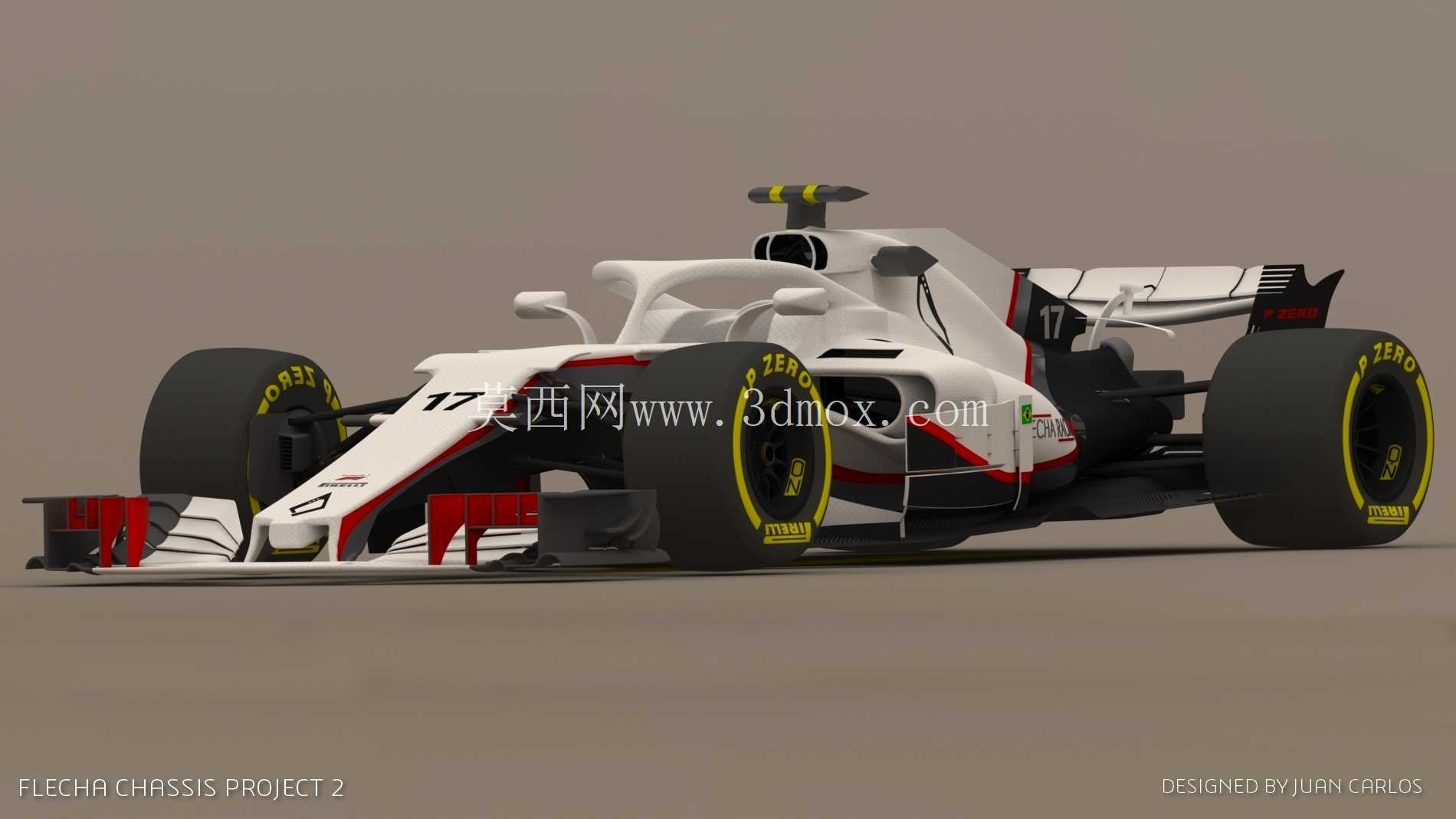

　　中部车体以单体壳为承载核心，驾驶舱开口、头部保护结构、座椅区域和侧箱入口共同构成乘员安全与气流管理的关键边界。模型中 Halo 式保护环位于驾驶舱上方，其支撑点需要与单体壳强结构区连接，在真实工程中通常要兼顾碰撞载荷传递、车身覆盖件安装和驾驶员进出空间。侧箱外形沿车体向后收窄，表面过渡服务于散热器冷却气流的导入与排出；侧箱内部虽然在外观模型中未完全展开，但外形边界已经给出冷却模块、电子设备、排气隔热区和动力单元附件的大致容纳空间。

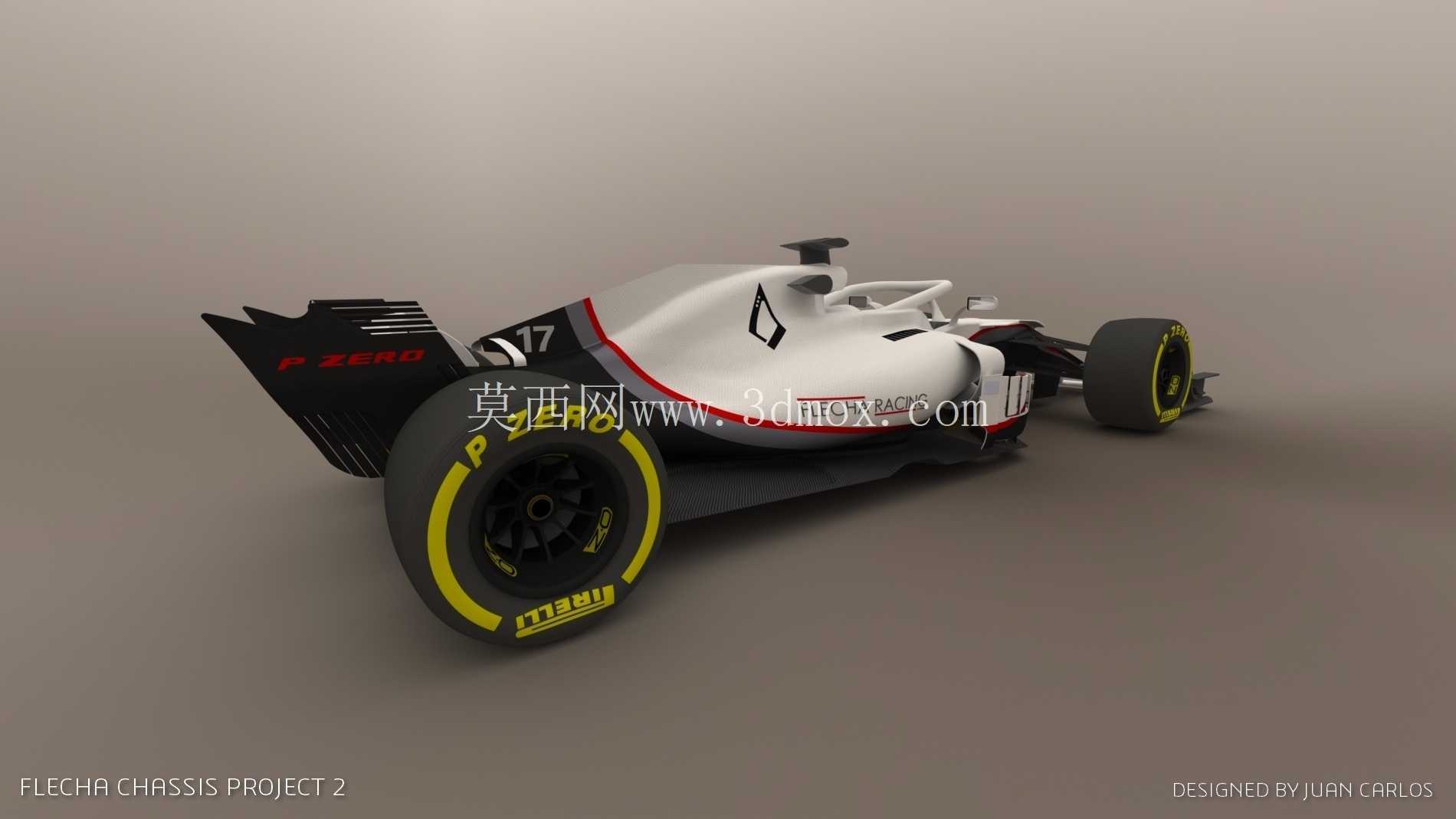

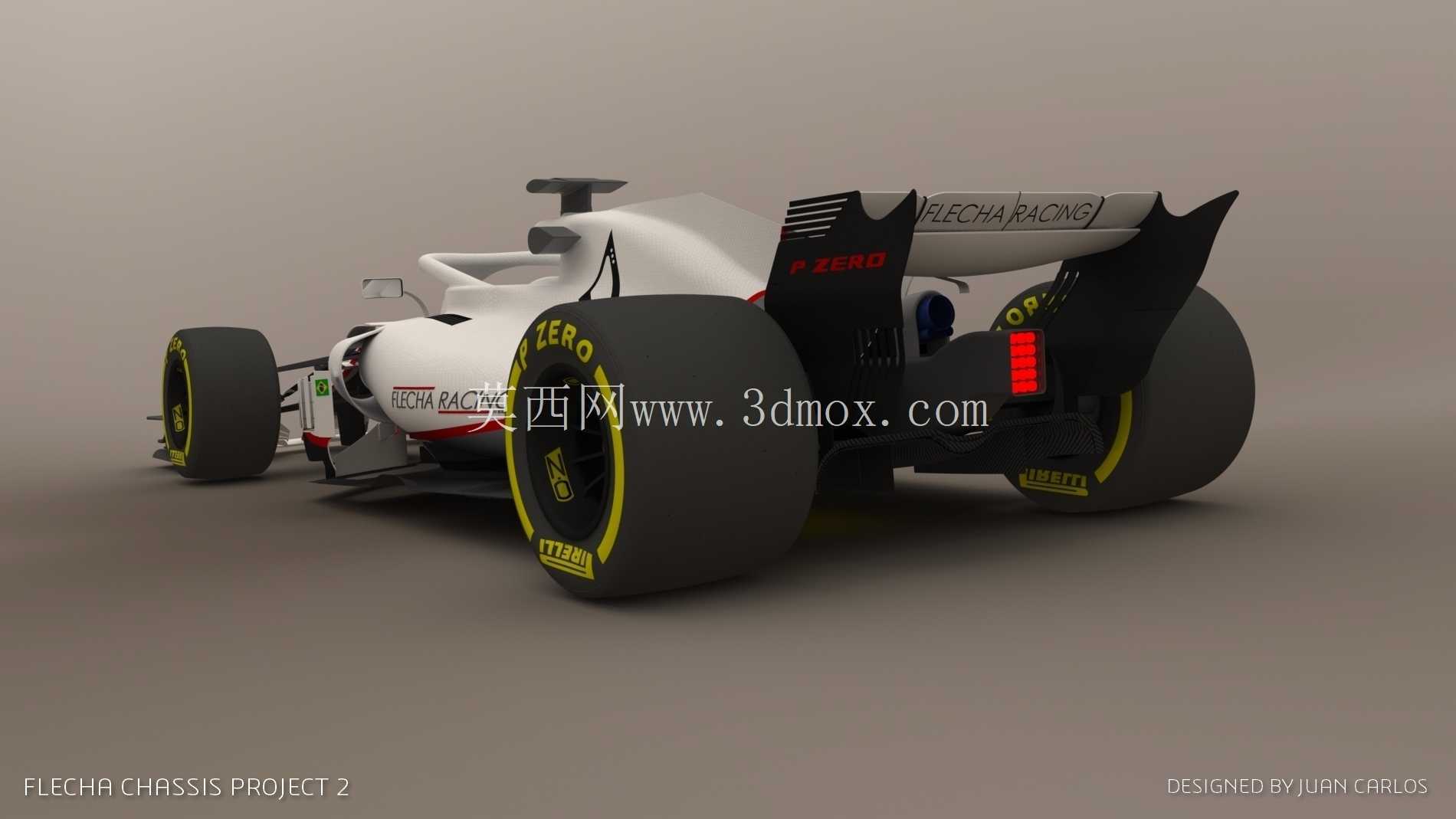

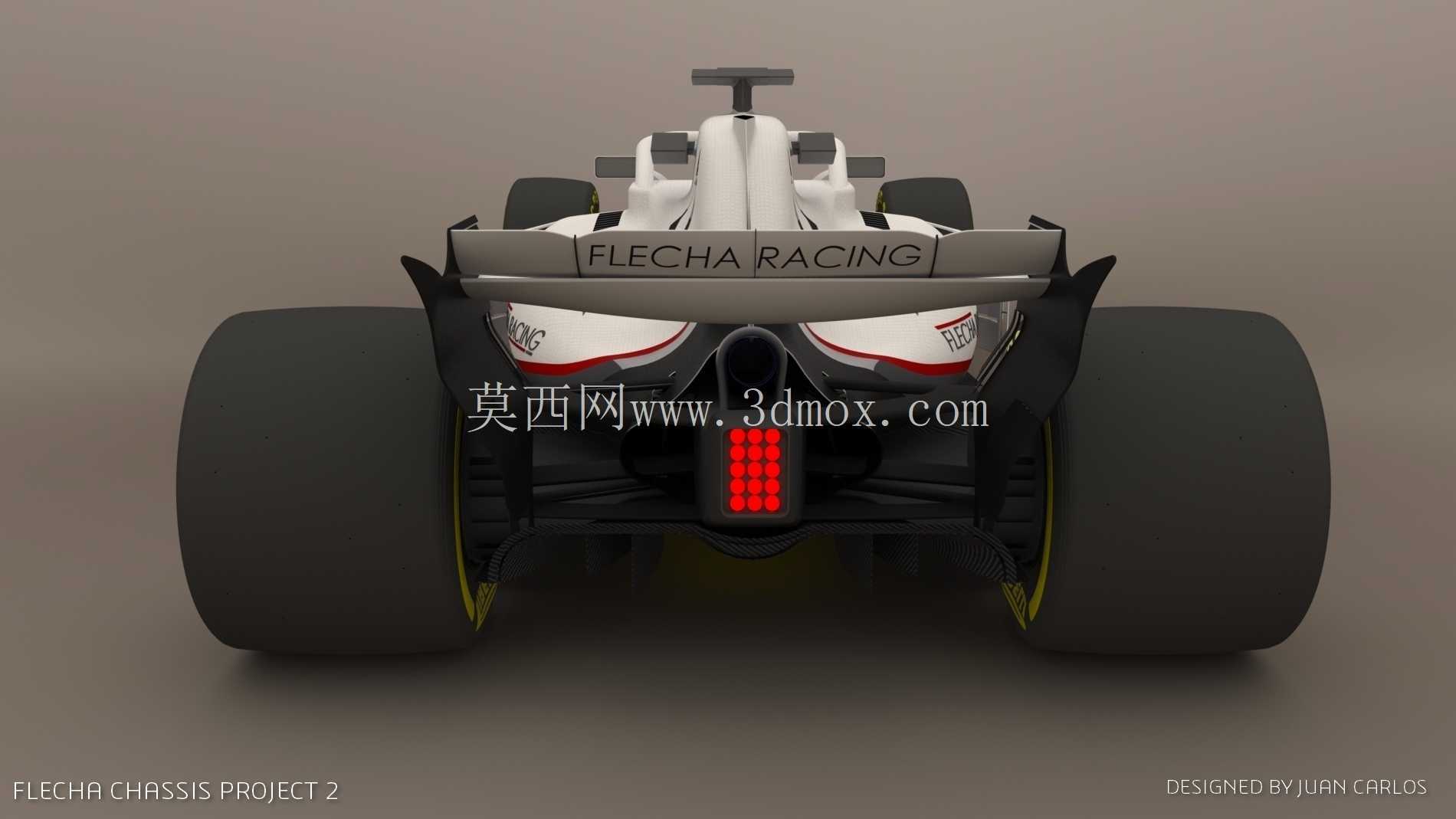

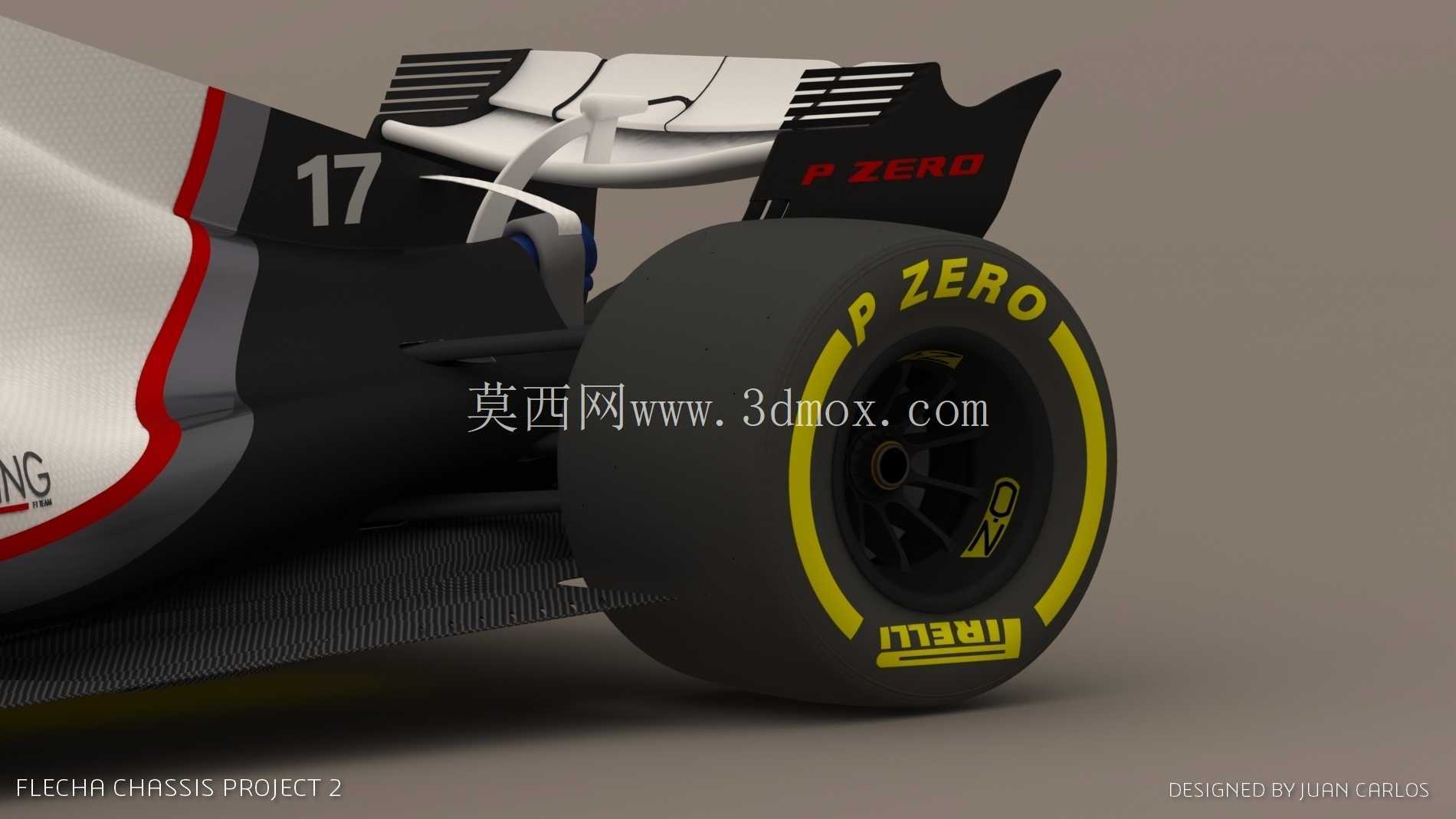

　　后部结构强调高速直线与弯道尾部稳定性。后轮宽于前轮，胎壁与侧箱、后翼端板之间留有气动和运动间隙；后轮内侧可对应制动导管、驱动轴、齿轮箱、后悬架安装点等区域。车身背部沿动力单元和变速箱上方形成收束脊线，进气口位于驾驶舱后方高位，用于在干净气流区域获取增压空气或冷却空气。尾翼采用多层翼面与端板组合，配合车尾扩散器形成后部低压区；扩散器的高度、倾角和底板出口位置会直接影响整车气动平衡，建模时需要与后悬架、变速箱壳体和碰撞结构共同校核。

　　设计思路上，该模型体现了方程式赛车典型的“以规则为边界、以性能为目标”的布置方式。轴距、轮距、车宽、前翼宽度、尾翼高度、轮胎外径和底板轮廓都属于敏感边界，任何外覆盖件修改都不能侵入轮胎运动包络，也不能影响悬架行程、转向角度和维修拆装通道。前翼到鼻锥的曲面需要连续过渡，避免局部突变造成气流分离；侧箱上部与发动机盖之间应保持顺滑，使冷却气流能够沿车身侧面快速离开；尾部翼片支架则需同时满足气动支撑、结构刚度和后部碰撞区域的安装要求。

　　在三维建模处理上，整车可按前翼总成、前悬架、前轮、底盘单体壳、驾驶舱保护结构、车身覆盖件、侧箱、动力单元外罩、后悬架、后轮、尾翼、扩散器等子装配拆分。曲面零件适合采用对称基准控制车宽中心，左右件通过镜像保持一致性；悬架拉杆、翼片支架和轮辋辐条可用杆系、回转体和阵列特征表达；轮胎需建立独立外径、胎宽和胎肩圆角，以便在装配中检查转向极限和垂向跳动空间。对于后续深化设计，还可以在现有外形基础上补充刹车盘、卡钳、散热器、油箱边界、线束通道、紧固件位置和碰撞吸能结构，使模型从外观展示进一步扩展为工程布置评审用数字样车。

　　整车外形还反映出赛道使用场景对细节的约束：前翼端板靠近地面，容易在路肩接触和进站操作中受损，实际设计中需考虑快速更换；底板和扩散器位于车身下方，对离地间隙、俯仰姿态和悬架刚度高度敏感；尾翼在直道尾速与弯道下压力之间承担平衡作用，可通过翼片角度调整适应不同赛道。由此可见，该数模不仅是一辆赛车的外观呈现，更可作为理解一级方程式车辆总布置、气动外形、轮边空间和底盘集成关系的结构化参考。
