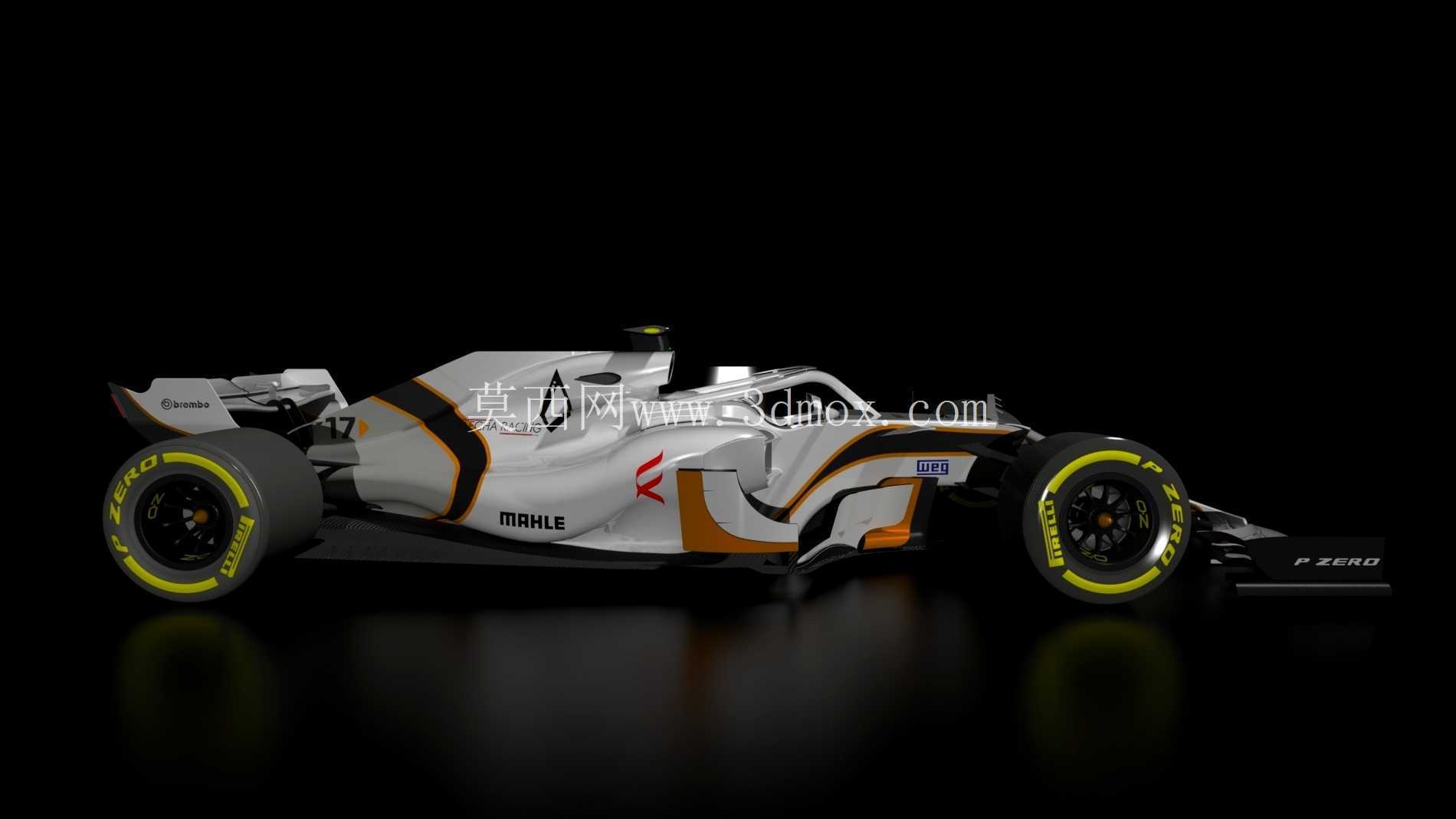

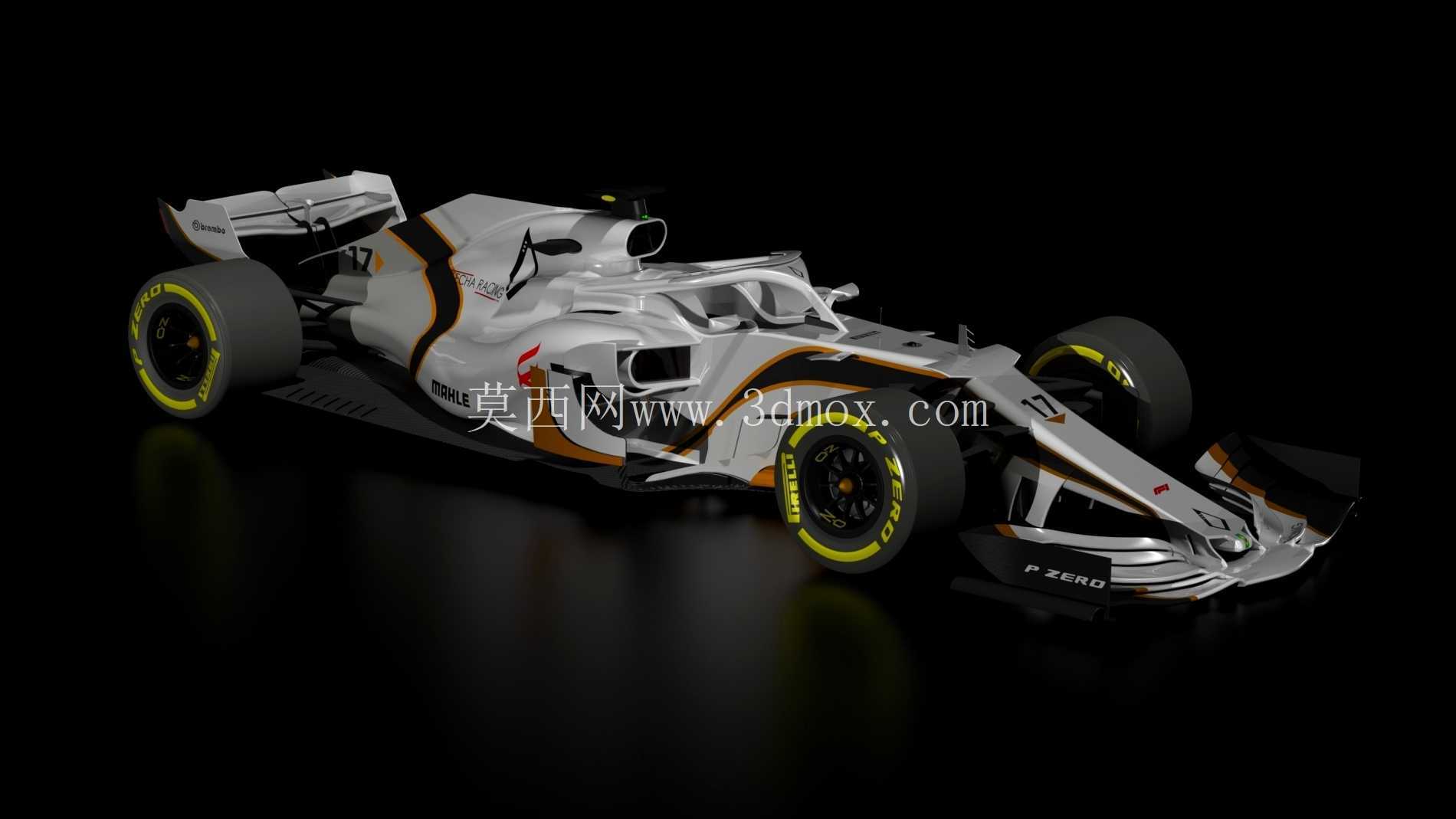

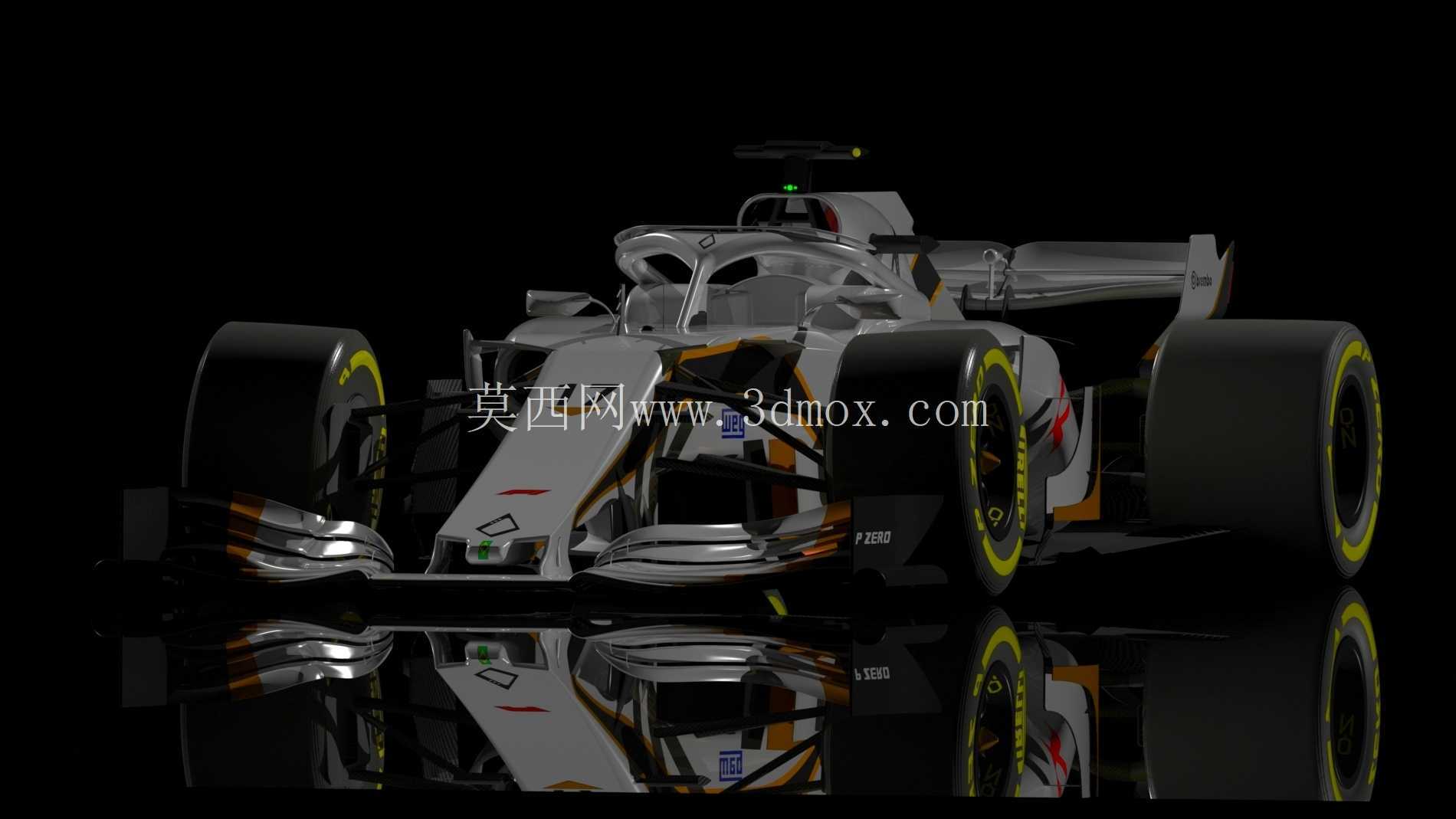

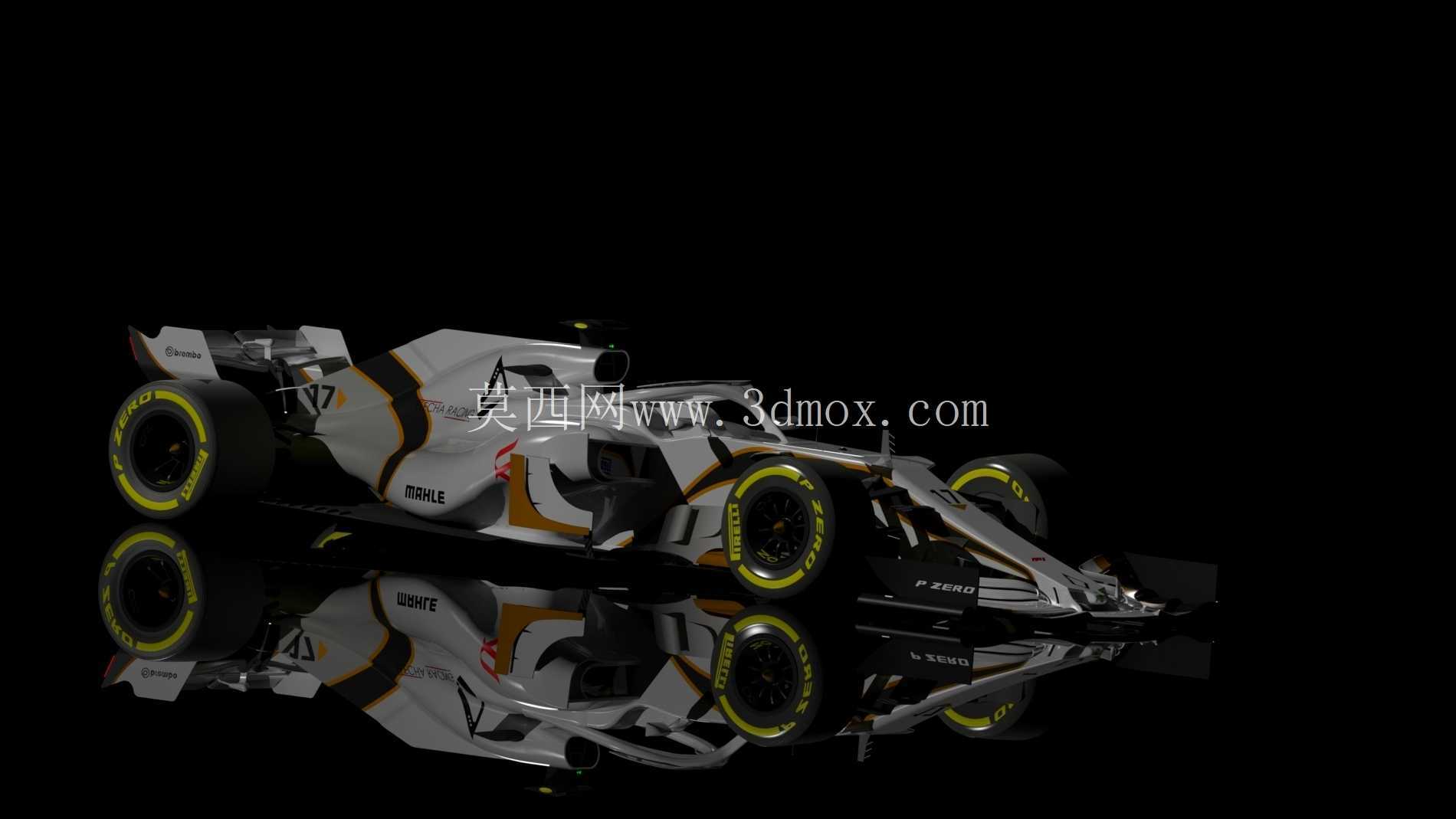

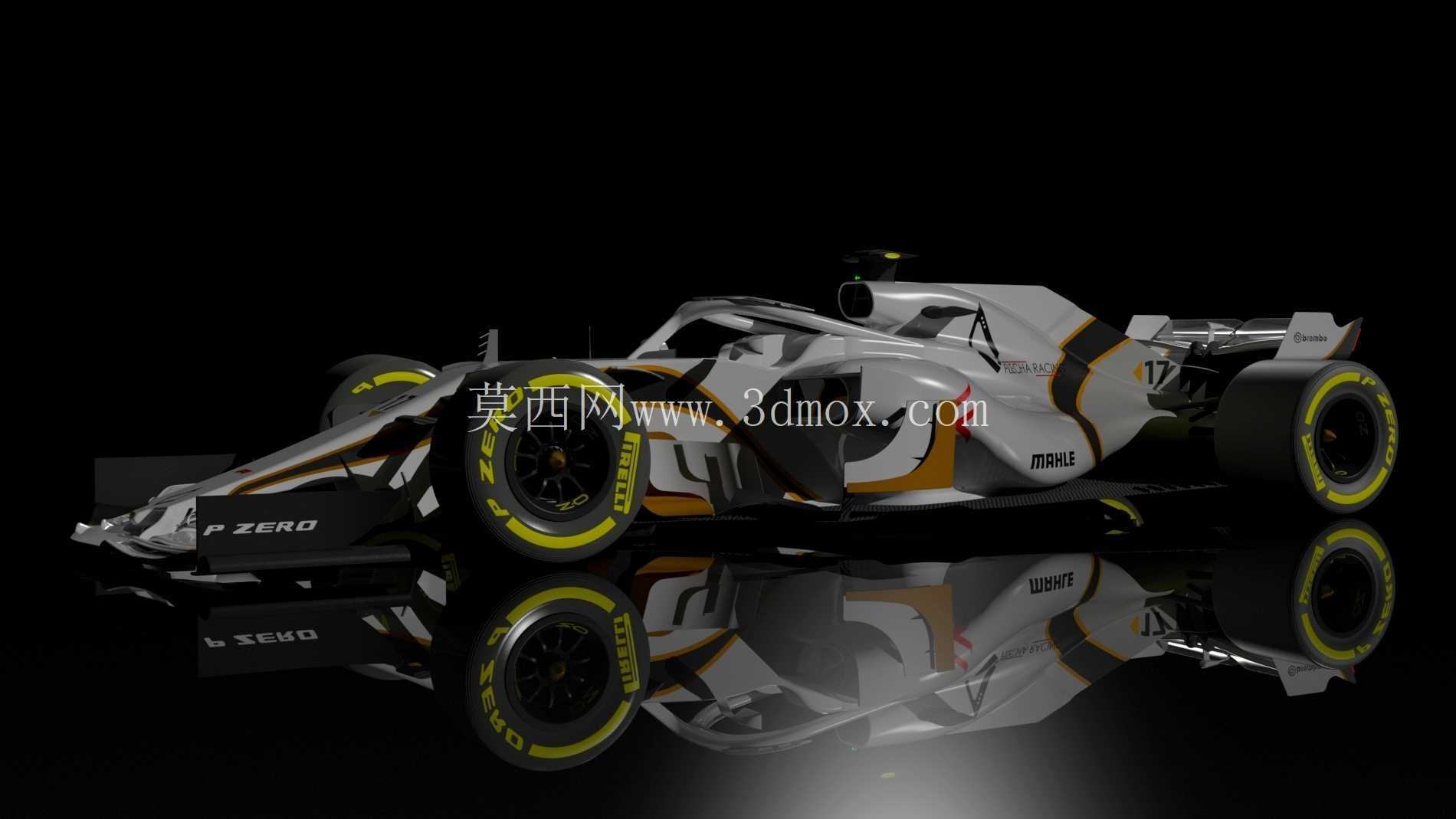

FCP03一级方程式赛车整车结构

　　这套FCP03一级方程式赛车三维结构，面向赛车工程开发、底盘布置校核、空气动力学外形验证以及教学演示场景。整车围绕单座开轮式方程式赛车的典型布局展开，能够用于赛车总布置分析、零部件干涉检查、悬架运动学讨论，也可作为碳纤维单体壳、前后翼片、扩散器、动力单元舱等子系统建模的参考载体。

　　从实际用途看，方程式赛车并不是单纯追求外观流线，而是在规则约束下把气动下压力、机械抓地力、重心控制、散热效率和碰撞安全整合到同一套空间里。模型中车身前部、侧箱、发动机盖、尾翼与底板的衔接关系，体现了赛车外形对气流路径的依赖：前翼负责梳理前轮附近乱流并引导气流进入侧箱和底板区域；侧箱外形决定散热器进风与排风方向；后部尾翼与扩散器共同提供高速弯道所需的下压力。工程人员在查看这类结构时，通常会先关注翼片角度、离地间隙、轮胎包络和车身宽度之间的边界，而不是孤立评价某一块曲面是否好看。

　　底盘区域采用方程式赛车常见的中央承载思路，单体壳作为驾驶员、油箱、前悬架连接点和后部动力总成连接的核心结构，需要在极轻质量下承受弯曲、扭转和碰撞载荷。模型中驾驶舱开口、头部保护结构、前后悬架安装位置以及车身侧部轮廓，都能反映出紧凑布置的特点。驾驶员位置接近整车重心，座椅、方向盘、仪表区域和安全舱边界围绕人体姿态压缩布置；前后轴之间则留给动力单元、能量回收系统、散热器和电子设备。这种布置使整车质量集中，有利于提升转向响应和高速稳定性。

　　悬架部分体现开轮式赛车的鲜明特征。前后轮胎裸露在车身外侧，轮距、轮胎外径和悬架摆臂长度直接决定弯道姿态。前轮附近需要给转向节、拉杆、刹车风道和悬架臂留出运动空间，同时避免气流在轮胎前缘形成不可控阻滞；后轮则承担更大的驱动载荷，尾翼、后轮距和后悬架之间的结构关系更加紧密。建模时若要进一步做运动校核，应重点检查轮胎在跳动、转向和侧倾工况下与翼片、拉杆、刹车导管及车身覆盖件的间隙。方程式赛车的悬架行程远短于普通乘用车，但对几何角度变化极其敏感，camber、toe、caster等参数会随底盘离地高度变化而影响轮胎接地面积。

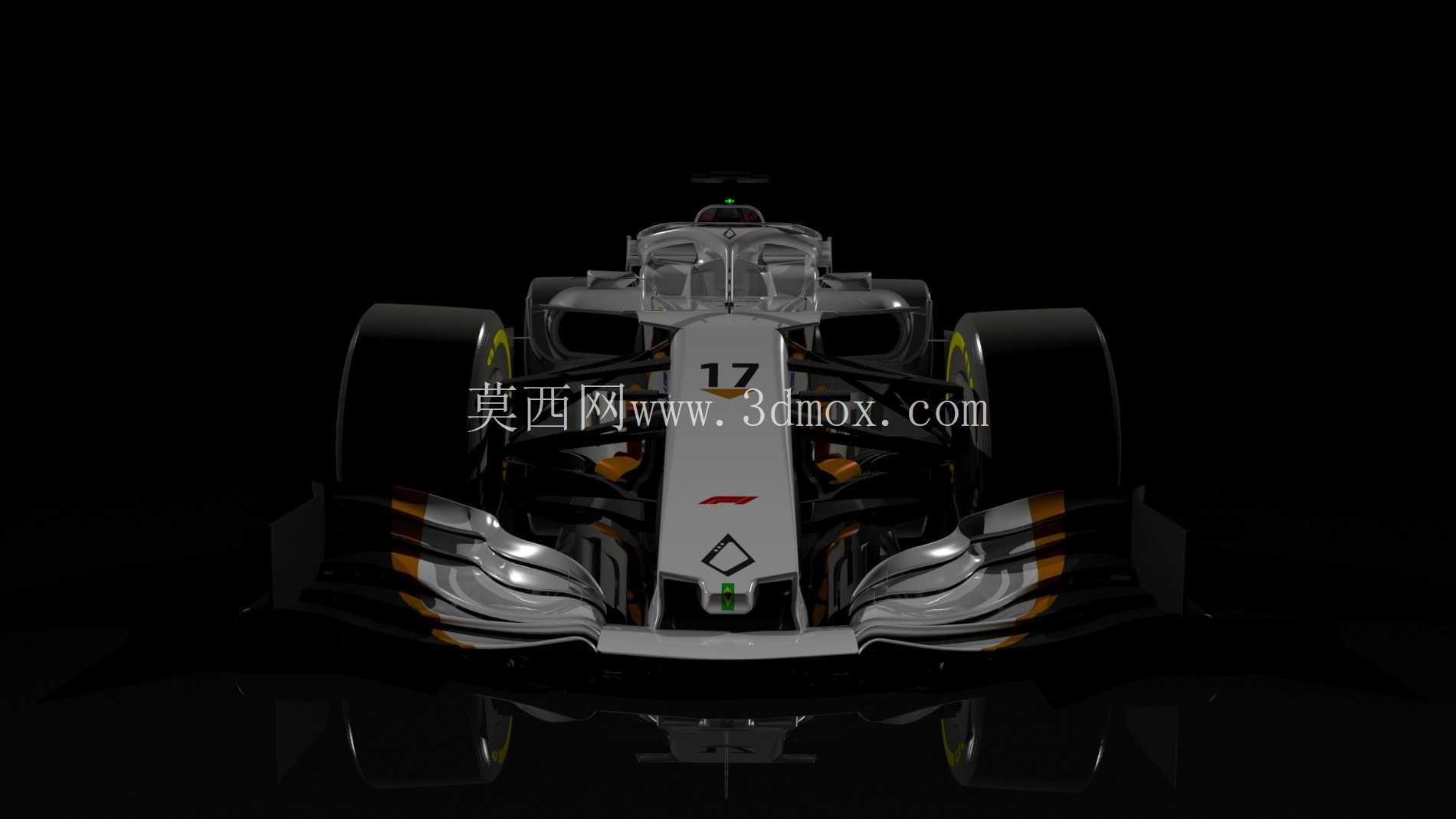

　　空气动力学外形是该模型的重点。前翼采用多层翼面与端板组合，端板既抑制翼片下方气流外溢，也承担引导前轮外侧气流的作用。车身中部通过侧箱入口、肩部曲面和发动机盖脊线形成收缩通道，使散热器气流能够在规定空间内完成换热并从后部排出。底板和扩散器虽然在外观上不如尾翼醒目，却是现代方程式赛车下压力的重要来源；底板边缘、文丘里通道和后部扩散区域需要与后轮尾流、尾翼气流相互配合。尾翼主体提供高速制动和弯道中的后部下压力，其支撑结构还要兼顾刚度，避免高载荷下翼面角度发生明显变形。

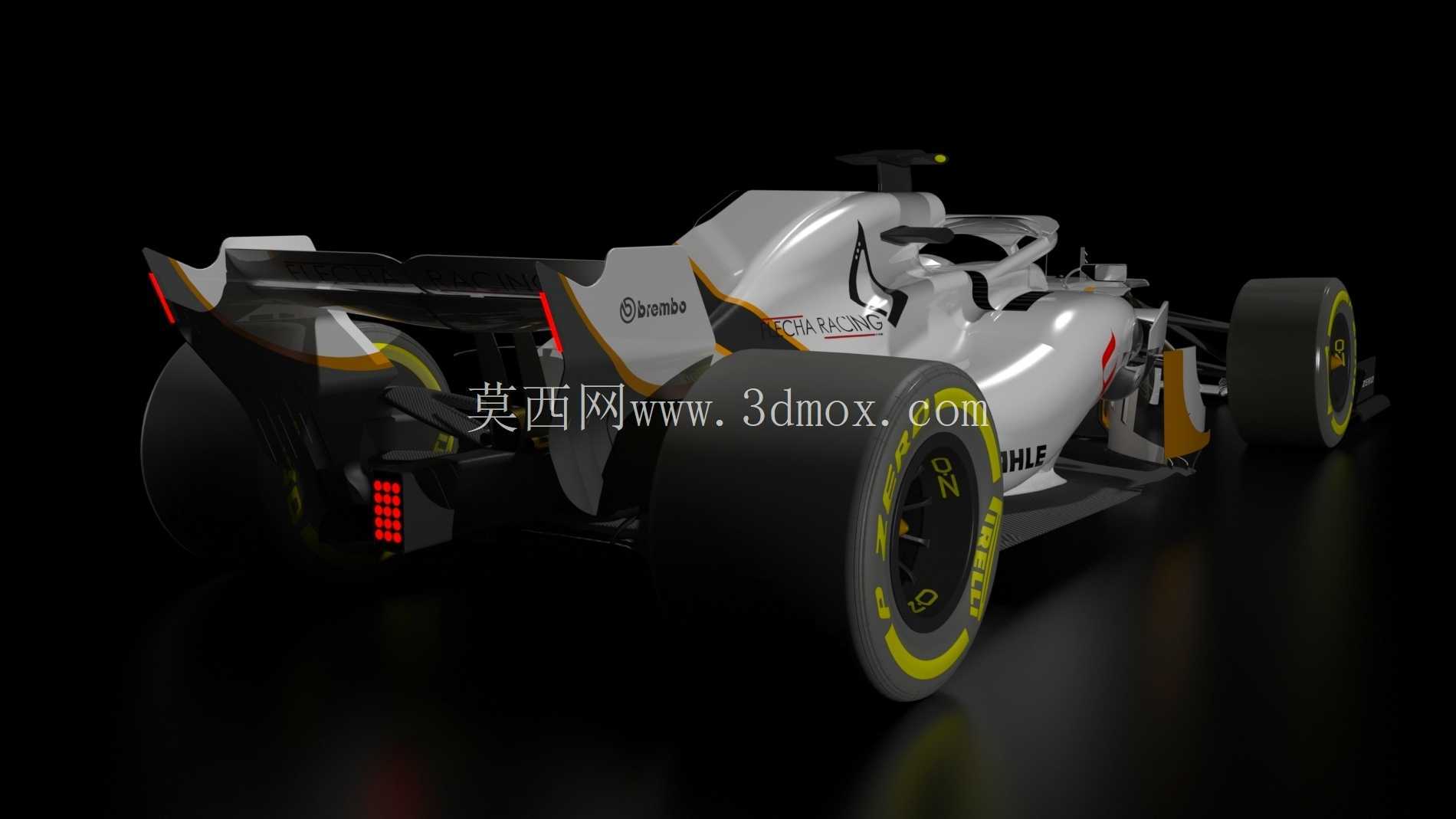

　　动力与散热布置方面，赛车中部至后部的空间被发动机、变速箱、传动轴、冷却管路和电子系统高度填充。侧箱入口面积并非越大越好，过大的进气口会增加阻力，过小则会导致水温、油温上升；因此外形曲面需要在散热需求与气动效率之间取得平衡。后轮内侧、变速箱壳体和后悬架连接区域形成后部结构骨架，尾翼支柱、后碰撞结构和扩散器安装点都要与这一区域协调。对于结构设计人员来说，这些位置往往是载荷传递的关键节点，外形件不能只按视觉连续处理，还要考虑内部支架、紧固件和维护拆装空间。

　　尺寸与安装边界上，此类赛车具有低车身、宽轮距、大轮胎和极小离地间隙的特点。整车高度主要由驾驶舱、头部保护结构、尾翼和后视镜决定；长度则由前翼最前端、前轴、驾驶舱、动力单元、后轴及尾翼后部共同限定。轮胎作为最大的运动部件，其包络体必须在悬架全行程和转向极限内保留安全间隙。前翼前端、尾翼后端、底板下缘和扩散器喉部属于容易受赛道起伏、路肩冲击和下压力变形影响的区域，实际设计中需要结合规则限制、材料刚度和车队设定进行反复校核。

　　从建模思路看，该结构适合采用分系统装配方式：先确定轴距、轮距、轮胎、驾驶舱和动力单元等硬点，再建立单体壳与主要承载结构，随后补充悬架、转向、制动、翼片和覆盖件。外形曲面应围绕内部硬点和气流通道构建，而不是先做雕塑式外壳再强行塞入机构。对于三维建模从业者，模型的价值在于理解赛车各子系统如何在极小空间内争夺位置：气动件希望连续顺滑，悬架需要运动自由度，散热系统要求通畅流道，安全结构要求足够承载，维护人员又需要快速拆装。所有这些约束最终共同塑造了FCP03一级方程式赛车的外形与结构逻辑。
