千升级在线循环流体搅拌混合机组

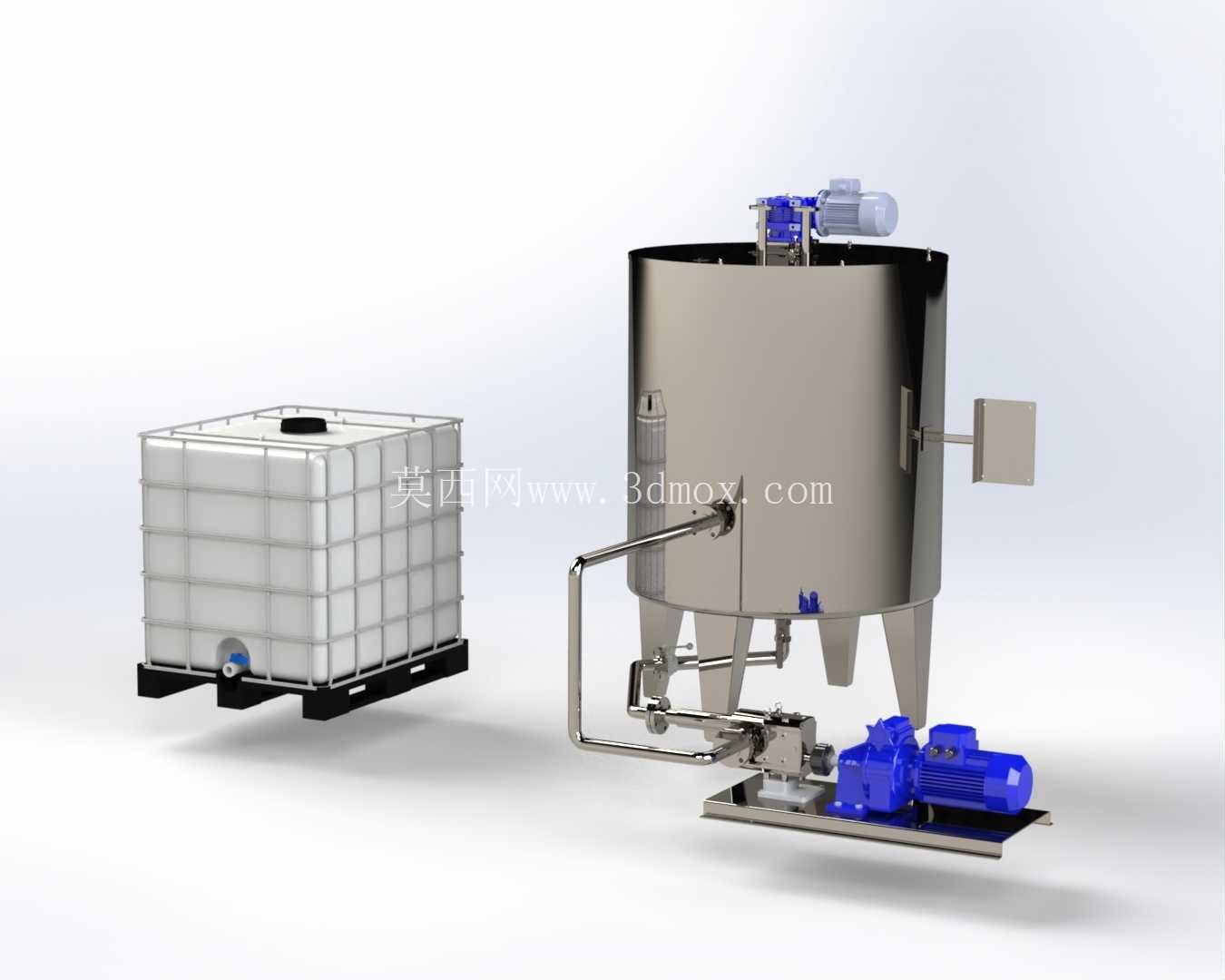

　　这套三维结构呈现的是一套面向中小批量液态物料处理的在线循环搅拌混合机组，主体由立式不锈钢搅拌罐、IBC集装桶、罐顶搅拌装置、底部管线、高剪切混合泵、驱动电机、阀门及机架组成。设备的核心工作逻辑不是单纯依靠罐内桨叶进行低速搅动，而是将罐内物料通过底部出口引出，经管线送入外置混合泵，在泵腔和剪切结构中完成强湍流混合后再回流至罐体，形成闭环循环。对于易分层、黏度差异较大或需要快速均质的物料，这种罐内搅拌加管线路外循环的组合方式，比单一顶入式搅拌更有利于缩短混合时间，也能减少罐内死角。

　　从应用场景看，该类机组常见于日化、食品配料、精细化工、水处理药剂配制以及小型生产线的液体调配工序。现场通常将原料先投入IBC桶或暂存容器，再通过管路与混合泵连接，物料在吨桶与搅拌罐之间转移、循环和均质。IBC集装桶承担原料暂存与周转功能，罐体承担批次混合、缓存和稳定出料功能，外置泵组则提供输送动力和高剪切作用。三者组合后，既能完成粉体与液体的预混，也能处理两种或多种液体之间的分散、溶解、悬浮和乳化。

　　罐体采用立式圆筒结构，顶部配置电机减速驱动单元，用于带动罐内搅拌轴。罐顶驱动布置在封头上部，维护时可从上方接近联轴器和减速机构；罐体侧面设置人孔或检修口，便于内部清洗、检查桨叶及密封部位。罐体下部采用锥底或斜底过渡，使物料能够向底部出口汇聚，降低残液量。支腿将罐体抬离地面，底部留出泵组、管路和阀门安装空间，这一高度需要同时满足排净、操作和检修要求。若支腿过低，管线弯头和泵入口会布置困难；若过高，则平台、爬梯和进料高度都会增加成本。

　　外置循环泵安装在独立底座上，泵与电机通过紧凑机架固定，底座下方设置减振和调平支撑。泵入口通过不锈钢管道与罐体底部及IBC桶侧出口相连，出口管线沿罐体侧面上行，将混合后的物料送回罐内。回流管末端伸入罐内一定深度，可根据工艺需要选择侧向回流或顶部喷淋式回流。侧向回流能够推动罐内液体形成旋转流场，顶部回流则有利于将浮在液面的粉体卷入液体，减少结团和挂壁。管路上设置弯头、三通、快装接头和阀门，使设备能够在罐内循环、桶内循环、罐桶互转和外送出料等工况之间切换。

　　结构设计时，罐容按最大1000L混合批次考虑，实际有效容积需要保留液面以上的气相空间，避免搅拌、回流和加料时产生溢罐。罐体直径与高度的比例直接影响搅拌效果：直径过大、液位过低时，顶搅拌桨叶覆盖范围不足；罐体过高、直径过小时，虽然循环路径变长，但顶部加料和内部检修不便，物料在底部集中排出时也更容易形成旋涡吸气。较合理的思路是让圆筒段提供稳定液位，锥底保证排净，罐顶搅拌负责宏观翻动，外置泵负责微观分散。

　　安装边界方面，现场需要同时预留罐体本体、IBC桶摆放区、泵组抽拉维护区和管路操作空间。罐体周围应留出阀门操作和法兰拆卸距离，泵组电机侧应预留检修长度，便于拆卸联轴器、机械密封或泵头。IBC桶通常采用叉车搬运，因此桶位前方和上方需要考虑叉车通道，不能被回流管或支架遮挡。设备满载时，罐体支腿、泵组底座和吨桶底部托盘均承受较大载荷，地面应平整并具备足够承载能力。若布置在洁净区域，管线宜采用快装连接，减少螺纹和死角；若用于普通工业场合，则可在成本与清洗便利性之间取焊接管与快装管混合方案。

　　流场设计上，罐顶搅拌轴不宜仅追求高转速。对于低黏度液体，过高转速可能造成中心旋涡、吸入空气和液面波动；对于含固体颗粒或易沉降物料，则需要让底部出口附近保持足够流速，防止颗粒在锥底沉积。外置泵的回流方向可以与罐内搅拌流向形成配合，也可以反向布置以增强湍流扰动。管路直径需要兼顾泵入口流速和阻力损失，入口管应尽量减少急弯和高位气袋，泵入口前保持短而直的管段，有利于降低气蚀风险。回流管若从高处进入罐体，应控制出口流速，避免泡沫大量产生。

　　密封与清洗也是这类设备不可忽视的部分。搅拌轴穿过罐顶位置需要根据物料特性选择机械密封或磁驱结构；食品、医药或易污染物料倾向于采用易清洗、无死角的密封形式。罐内焊缝、桨叶固定点、底部出口和管线三通都是残留风险点，三维建模时应避免出现无法排净的低洼腔隙。管路最低点应设置排净口，罐体底部出口应位于最低液位可覆盖区域，泵腔和软管段也要考虑停机后排液。

　　整体来看，该模型的价值在于把罐体、吨桶、泵组、驱动、管路和支架作为一个完整系统表达，而不是孤立建立一个搅拌罐。设计人员在深化时可据此校核罐底高度、泵入口位置、阀门操作方向、IBC桶叉车通道、电机维护空间以及管路干涉情况；选型人员则可根据物料黏度、固含量、剪切要求和批次容积，调整搅拌桨形式、泵型、管径、回流方式和支架结构，使设备在混合效率、清洗便利性和现场安装性之间取得平衡。
