ArduinoNano开源开发板精细结构

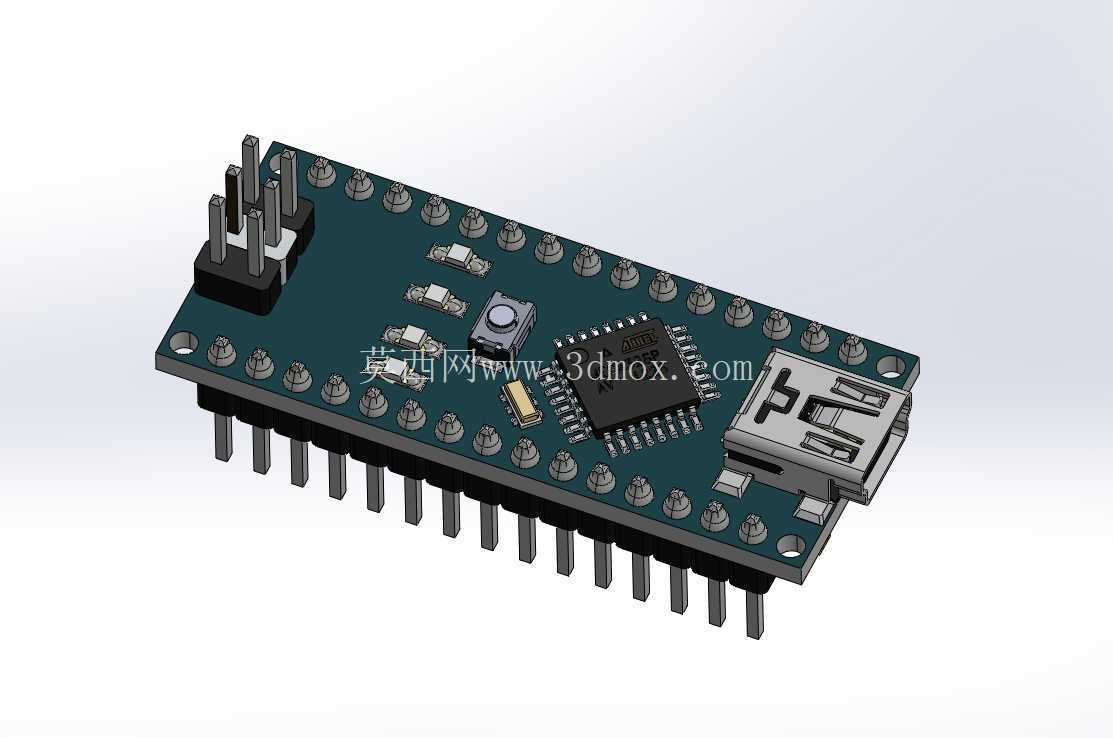

　　这块小型控制板在教学实验台、小型自动化样机、传感器采集节点和嵌入式验证项目里使用频率很高，结构建模时不能只把它当成一块带芯片的平板处理，板上每一个高出板面的元件都会影响整机布局。板卡采用狭长矩形PCB布局，长边两侧布置双排直插引脚，引脚沿板边连续排列，针脚向外伸出板面下方，针脚间距按照标准2.54mm排针规格建立，装配到面包板、焊接底座或者定制载板时，针脚的插入深度、相邻针脚之间的避让间隙都要在整机结构里预留出来。

　　从板体正面看，主控制芯片位于板面中部，芯片四周保留焊接轮廓与丝印标识空间；USB接口布置在板体短边一端，金属接口外壳高出PCB较多，接口端面需要和设备外壳开孔对齐，建模时要把接口金属壳的插拔导向斜面、内部胶芯占位和外壳壁厚都表现出来，避免外壳开孔与接口发生干涉。板面上还分布复位按键、贴片电阻电容、晶振、电源指示元件和电源稳压相关器件，不同元件高度差异明显：USB金属壳属于板上最高的结构之一，排针座高度次之，贴片元件高度最低，堆叠安装时不能按照PCB板面统一高度计算安全间隙。

　　布局思路围绕最小化控制节点体积展开，把微控制器、通信接口、电源转换和全部IO引出集中在同一块窄板上，使用者不需要额外扩展大面积底板，就可以直接把板卡塞进狭窄的设备腔体。做设备结构设计时，首先要确认板卡总宽度，两侧排针外侧到板边的距离要纳入卡槽宽度；板长方向上，USB端往往靠近设备外壳侧壁，另一端排针区域靠近内部接线空间，走线时不能让导线压在贴片元件上方。固定方式上，这类小板通常依靠排针插入载板实现定位，也可以在PCB四角安装孔位置配合铜柱固定，建模时安装孔周边要留出螺丝头和铜柱的操作空间，不能让高大元件紧贴固定点。

　　实际应用里，它常被安装在机器人小车底盘、小型检测治具、3D打印辅助控制盒或者实验室数据采集装置中：排针负责连接限位开关、温湿度模块、电机驱动信号和电源输入，USB接口承担程序烧录与串口通信，复位按键方便调试时快速重启。结构评审阶段需要重点检查三处边界：一是下方针脚伸出长度，插入面包板或载板后，板底与载板表面之间要保留缝隙，防止焊点接触金属板面造成短路；二是USB接口前方插拔空间，手或者数据线插头要能顺利接近接口，不能被设备外壳筋位挡住；三是板体上方元件高度，若上盖距离PCB过近，会压到按键、排针座或者USB金属壳。

　　建模过程中，PCB基材厚度、焊盘隆起高度、排针塑胶座和金属针的分段结构都应分开建立，贴片元件按照实际封装轮廓还原，芯片本体保留四角定位特征。这样完成的装配模型，既能用于电气接线示意，也能直接放进整机三维布局里做干涉检查，帮助结构工程师在外壳开模、腔体分区和接插件选型阶段提前发现尺寸冲突，减少后期打样返工。
