5000升立式滚塑储液罐体结构

　　该模型呈现的是一种大容量立式圆柱形储液罐体，主要面向农业灌溉、厂区供水、车载补液、临时储水以及小型工艺系统中的液体暂存场景。罐体采用滚塑成型思路，整体外形以回转体为基础，顶部设置偏心人孔与加注口区域，底部保留排液接口位置，侧壁通过多道环形加强筋控制满液状态下的鼓胀变形。与金属焊接罐相比，这类塑料罐体更重视壁厚均匀性、成型脱模方向、搬运吊装边界以及与支架或运输车辆的配合关系。

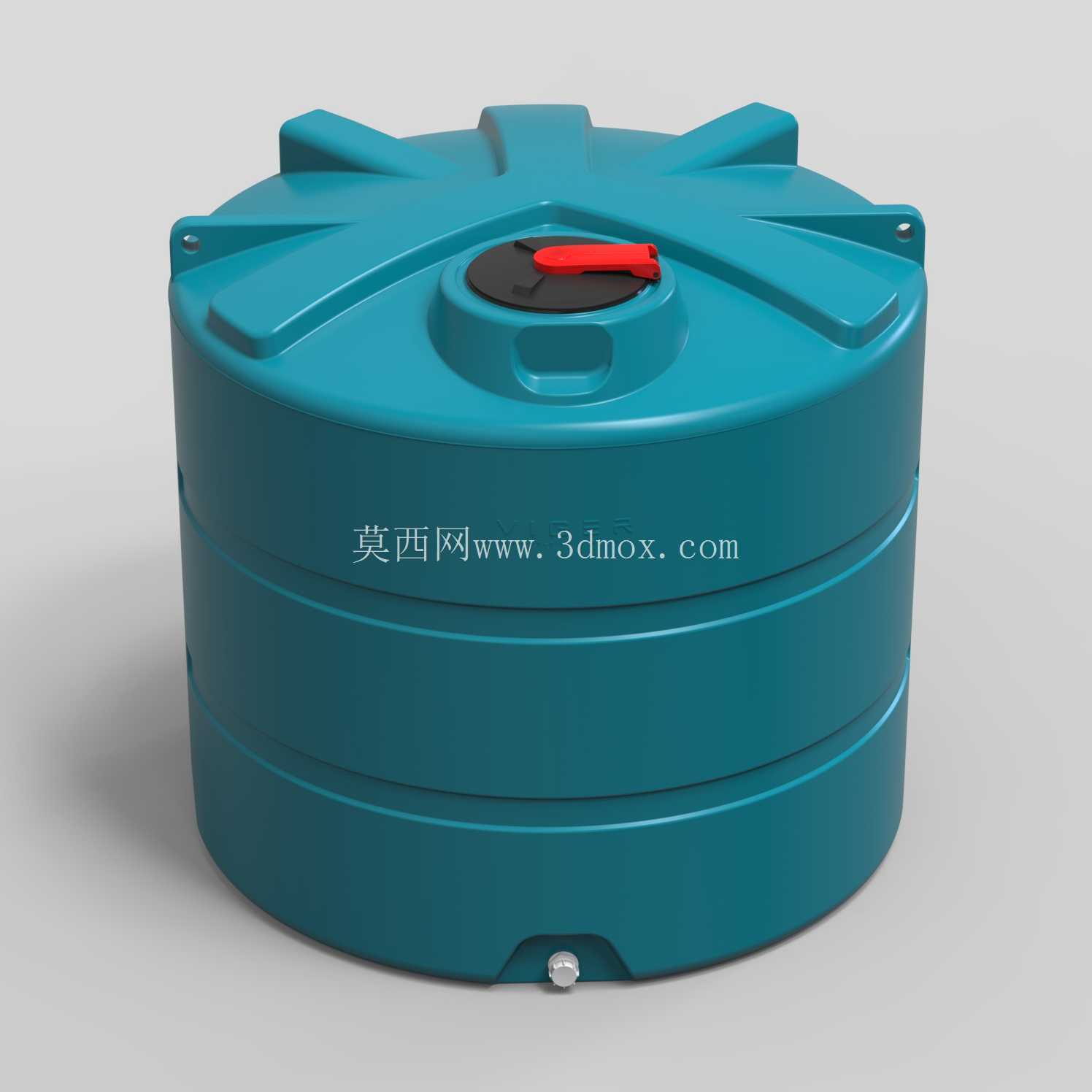

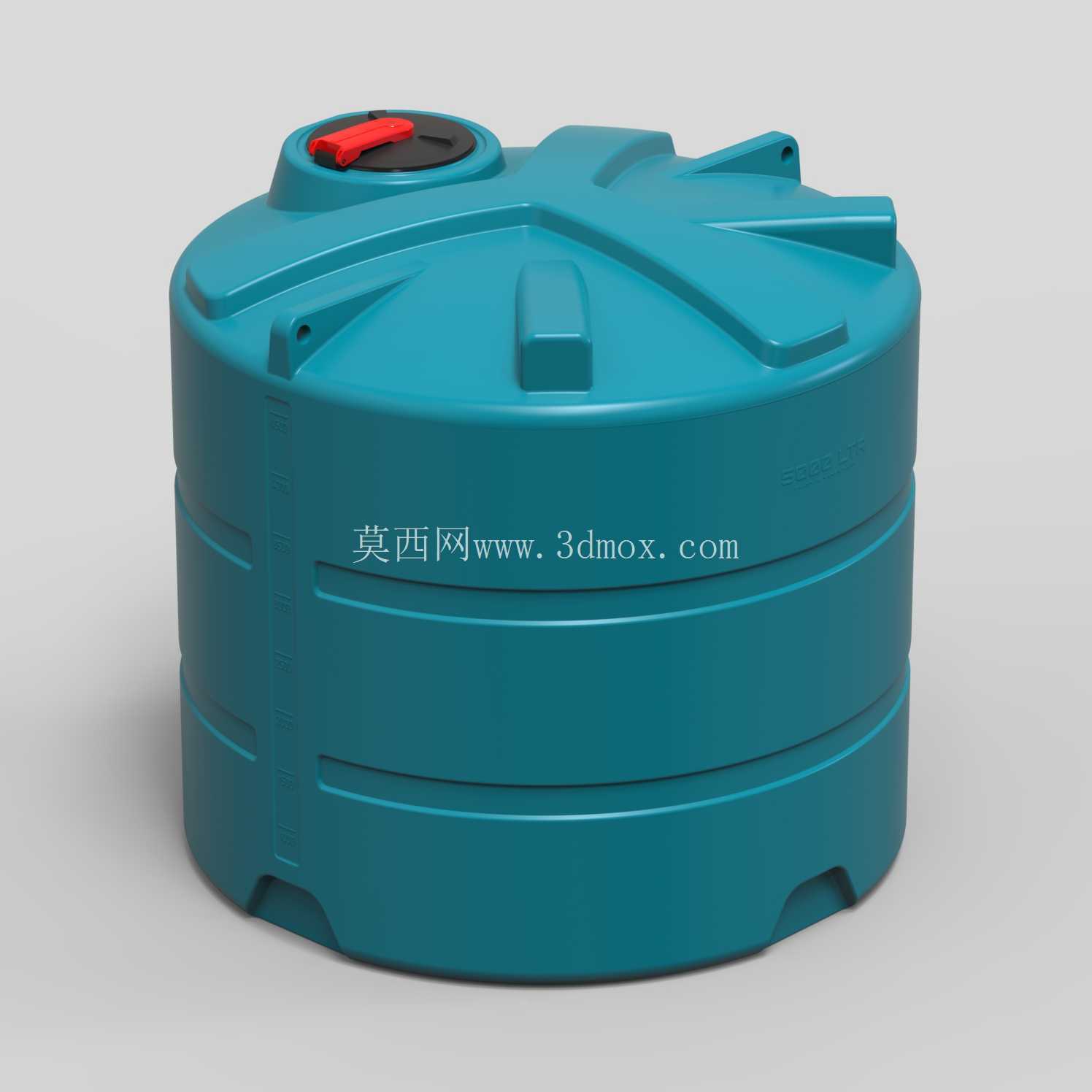

　　从结构布置看，罐体主体接近直立圆筒，上部通过较大半径过渡到顶盖，避免直角区域在滚塑过程中出现材料堆积不足或冷却后应力集中。顶盖并非单纯平面，而是带有浅碟形隆起和局部加强轮廓，能够在内部液体波动、外部踩踏检修或温度变化时提供一定刚度。顶部人孔偏置布置，既保留较大的清洁与检修开口，又让加注盖、透气位置和顶部加强区能够集中安排；红色加注盖区域在模型中作为独立部件表达，便于后期检查密封盖、铰链、卡扣或通气结构的装配关系。

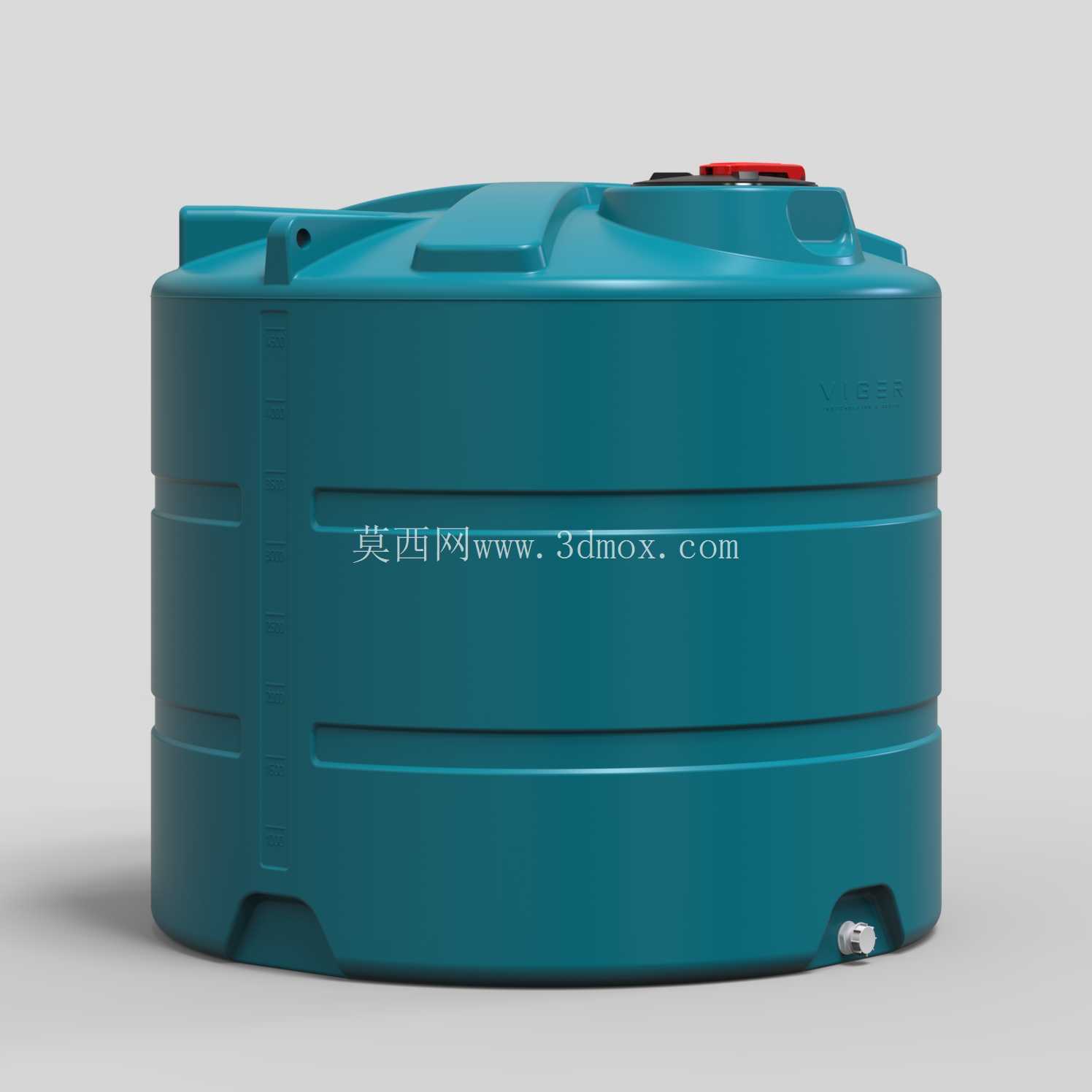

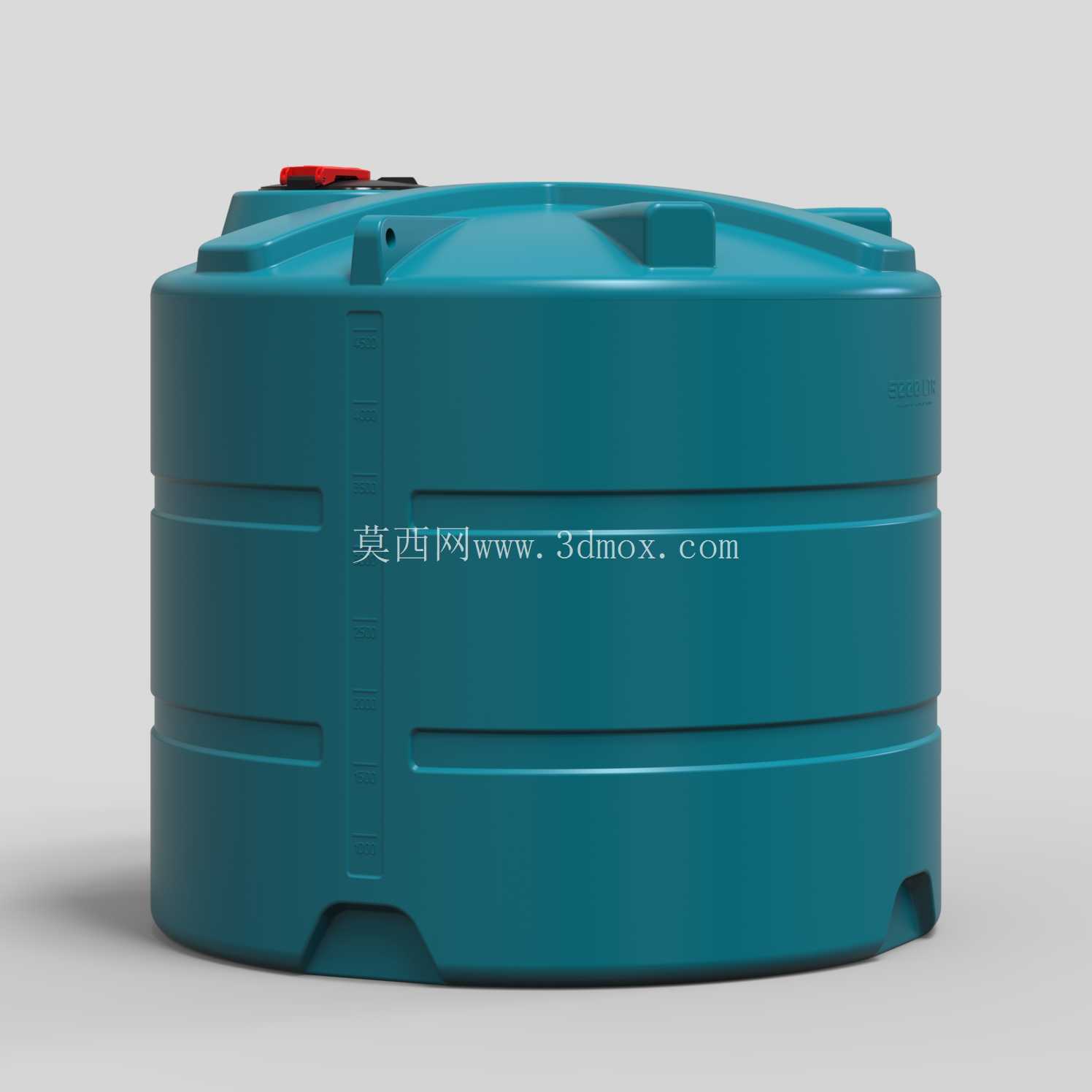

　　侧壁的环向筋条是该类罐体设计的关键。满液后，桶壁承受随液位高度变化的静压，若仅依靠等厚光面圆筒，中段容易出现明显外鼓，长期使用还会在底部转折处形成疲劳风险。模型中多道环形凸起既承担加强作用，也在视觉上形成分段结构。工程建模时不能只把这些筋条当作装饰线，需要结合滚塑工艺理解其截面：筋条外侧凸起、内侧相应过渡，圆角应连续顺滑，避免深窄槽导致粉料无法充分覆盖。环筋间距过大则加强效果不足，过小则增加模具加工与脱模难度，也会让外观面产生不必要的收缩痕迹。

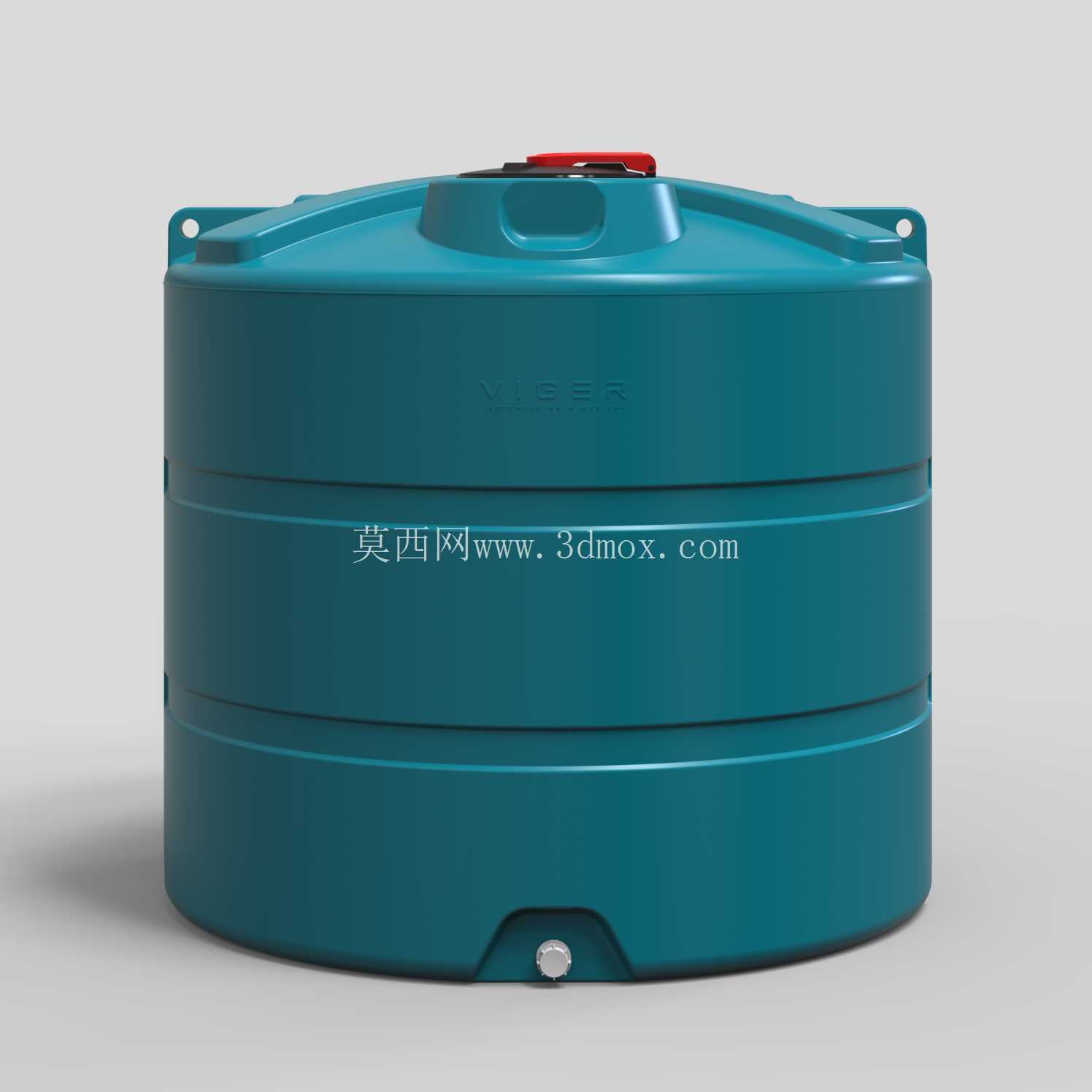

　　底部结构采用向内收束的裙边式轮廓，使罐体放置时接触区域更明确。下端前方的小接口可作为排液、排污或外接管路位置，实际选型时需要根据介质确定接口材质、密封形式和阀门通径。对于清水、雨水、灌溉用水等低腐蚀介质，常规聚乙烯本体与塑料接头即可满足使用；若涉及肥料溶液、轻度酸碱液体或车用尿素溶液，则要进一步核查材料兼容性、透气要求以及加注过程中的防污染措施。易燃易挥发液体不应简单套用普通民用储水罐结构，需要防静电、透气、防火和认证设计共同支撑。

　　安装边界方面，这类5000升罐体满载后总质量很大，基础不能按空罐外形估算。地面应平整并有足够承载能力，长期固定使用时建议设置连续支撑面或框架，避免仅让局部底环受力。罐体底部转折圆角和排液口需要预留操作空间，尤其排液阀下方应留出接管路、放桶和维护扳手的位置。顶部人孔周围也要保留开盖、人员靠近和软管接入的空间，不能把罐体紧贴墙面或上方结构。若用于卡车、拖斗或移动平台，还需校核罐体直径、高度与车辆限界，支架应托住下部承载区，并通过绑带或压框限制横向位移。

　　搬运与吊装设计同样需要在三维阶段提前考虑。模型上缘两侧可见带孔耳位，可用于吊装、绑扎或辅助固定；这类耳位与罐体本体应平滑过渡，不能以细小凸台突然连接，否则满液起吊时局部应力会很高。滚塑件的强度依赖形状和壁厚，耳孔区域应增加局部补强轮廓，并在实际产品中通过工装让吊带受力方向贴合耳位，避免单点斜拉。叉车转运时则应让叉齿作用在底部托盘或钢架上，不建议直接顶撞桶壁。

　　建模处理上，罐体适合以旋转主体特征建立基础曲面，再对顶盖偏心人孔、侧壁环筋、底部接口和吊耳进行局部切除与加厚表达。由于外观件多为大圆角连续曲面，片体之间应保持曲率连续，镜像和阵列特征要注意脱模方向。人孔盖、密封面、接口螺纹或法兰连接区可单独拆件，便于在装配中检查干涉，也方便后续工程图表达壁厚、安装孔位和外部尺寸。对于结构设计者而言，该模型的价值不在复杂机构，而在于把大容量塑料储液罐的成型工艺、承载形态、安装空间和维护动作集中反映出来，使选型与布置阶段能够更早发现基础、管路、吊装和运输边界上的问题。
