全自动回转式瓶装产品不干胶贴标设备

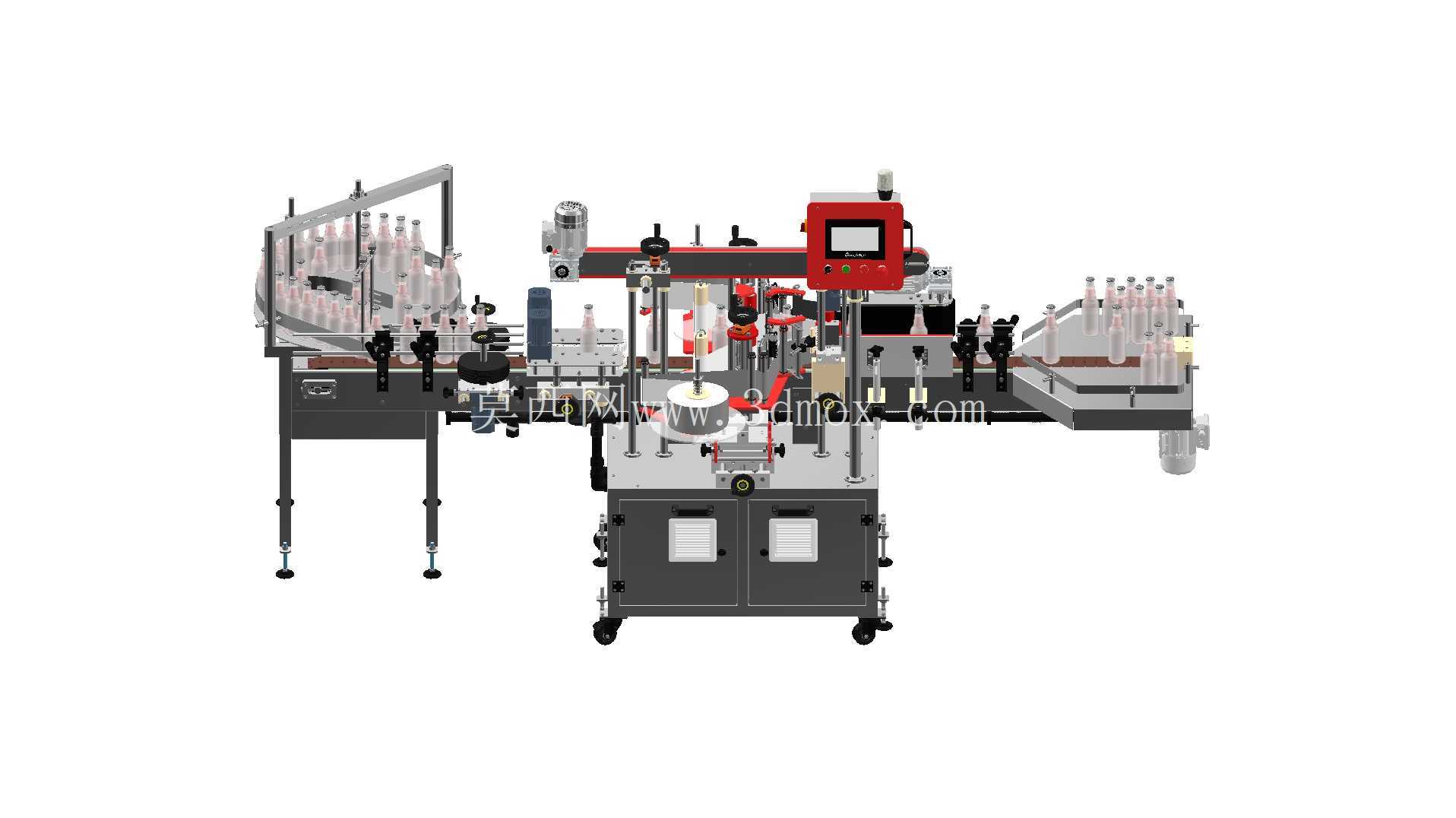

　　这套设备的三维结构完整还原了日化、食品、医药瓶装生产线里高速贴标工位的真实布局，整机采用直线输送搭配双侧贴标执行机构的架构，进瓶端配置了理瓶转盘与分瓶螺杆，能够将上游来料的散乱瓶体自动整理为等间距单列排布，顺着输送护栏精准送入贴标工位。设备中段的贴标主机集成了标带放卷辊、牵引辊、剥标板、覆标海绵轮以及测物电眼、测标电眼，可完成瓶身单侧或者双侧不干胶标签的自动剥离、贴合与滚压，出瓶端配套导向护栏将完成贴标的瓶体平顺导出至下游灌装或者包装工位。

　　从现场安装边界来看，整机长度方向覆盖进瓶理瓶段、主机段、出瓶输送段，总长度适配常规车间十米以内的生产线排布空间，宽度方向两侧预留了操作维护通道，底部采用可调支撑脚搭配移动脚轮的组合结构，既可以在设备就位后调平锁死，保证贴标过程中机架无晃动偏移，也可以在产线调整时快速移位。机架主体采用碳钢焊接框架做喷塑处理，接触瓶体的护栏、导板采用不锈钢与非金属耐磨材质，满足食品医药车间的清洁防护要求。

　　设计思路上，这套设备优先考虑了多规格瓶型的快速换产需求：输送护栏的宽度调节采用手轮丝杆结构，贴标头的前后、上下、倾斜角度都设置了可调锁紧机构，更换不同直径、高度的圆瓶或者扁瓶时，不需要大规模拆卸结构，仅需调整护栏间距、贴标头位置并在触控屏内调用对应参数即可完成换型。标带的走带路径做了优化，多根导向辊保证标带走带张力恒定，不会出现标签跑偏、断标或者贴标褶皱的问题，剥标板的尖端角度经过反复验证，能够让底纸转向时标签顺利脱离，贴合位置误差控制在产线允许的公差范围内。

　　实际应用场景中，这类设备可以对接灌装机、旋盖机、喷码机组成完整的瓶装包装流水线，替代人工手动贴标，避免人工贴标出现的位置歪斜、气泡、翘标问题，单工位稳定运行时的产能可以匹配中高速瓶装线的节拍要求。设备上部的红色控制箱集成了人机交互界面与主控元件，走线全部沿机架内部的线槽布置，外部没有明线干扰，两侧的气动元件、调节手柄都布置在操作人员伸手可及的位置，日常更换标卷、清理贴标残留、检查传感器状态都不需要进入设备内部狭窄空间。

　　结构建模层面，所有运动部件的装配关系都完全按照实际设备的配合逻辑搭建：输送链板的张紧结构、贴标头的升降滑轨、覆标轮的浮动压合结构、理瓶转盘的驱动连接都没有做简化省略，结构工程师在做产线布局规划时，可以直接调取该模型核对设备与前后工位的对接高度、输送面标高，提前排查护栏对接错位、操作空间不足、维护门开启干涉等常见的现场安装问题，也可以基于该通用架构做针对性改型，比如增加打码组件、圆瓶滚贴机构或者定位贴标夹具，适配异形瓶的贴标需求。
