长铰链自动入纸箱包装生产线

　　这条产线的核心工位逻辑，是把长条形铰链工件从散料上料、定向整理、输送过渡到开箱装填、封箱输出的全流程串联起来，没有采用常规小件包装的转盘式布局，而是顺着工件长轴方向做直线延展，刚好适配铰链这类长度远大于截面尺寸的长杆件，避免工件在转向、堆叠过程中出现弯折、互锁卡料的问题。

　　从现场布局的安装边界来看，整条线沿车间纵向排布，总长度接近十二米，最大宽度控制在三米二以内，进料端的主机柜高度约两米四，后方输送段的机架顶面高度统一在八百五十毫米，和常规车间物流接驳台的高度完全匹配，不需要额外做高差过渡。地面安装点位全部采用可调脚杯支撑，没有做预埋地脚，对于中小批量生产的车间来说，后期调整工位间距、搬迁移位都很方便，机架主体采用四十乘四十的工业铝型材拼装，只有受冲击较大的装填工位局部用碳钢方管焊接补强，兼顾了改制灵活性和结构刚性。

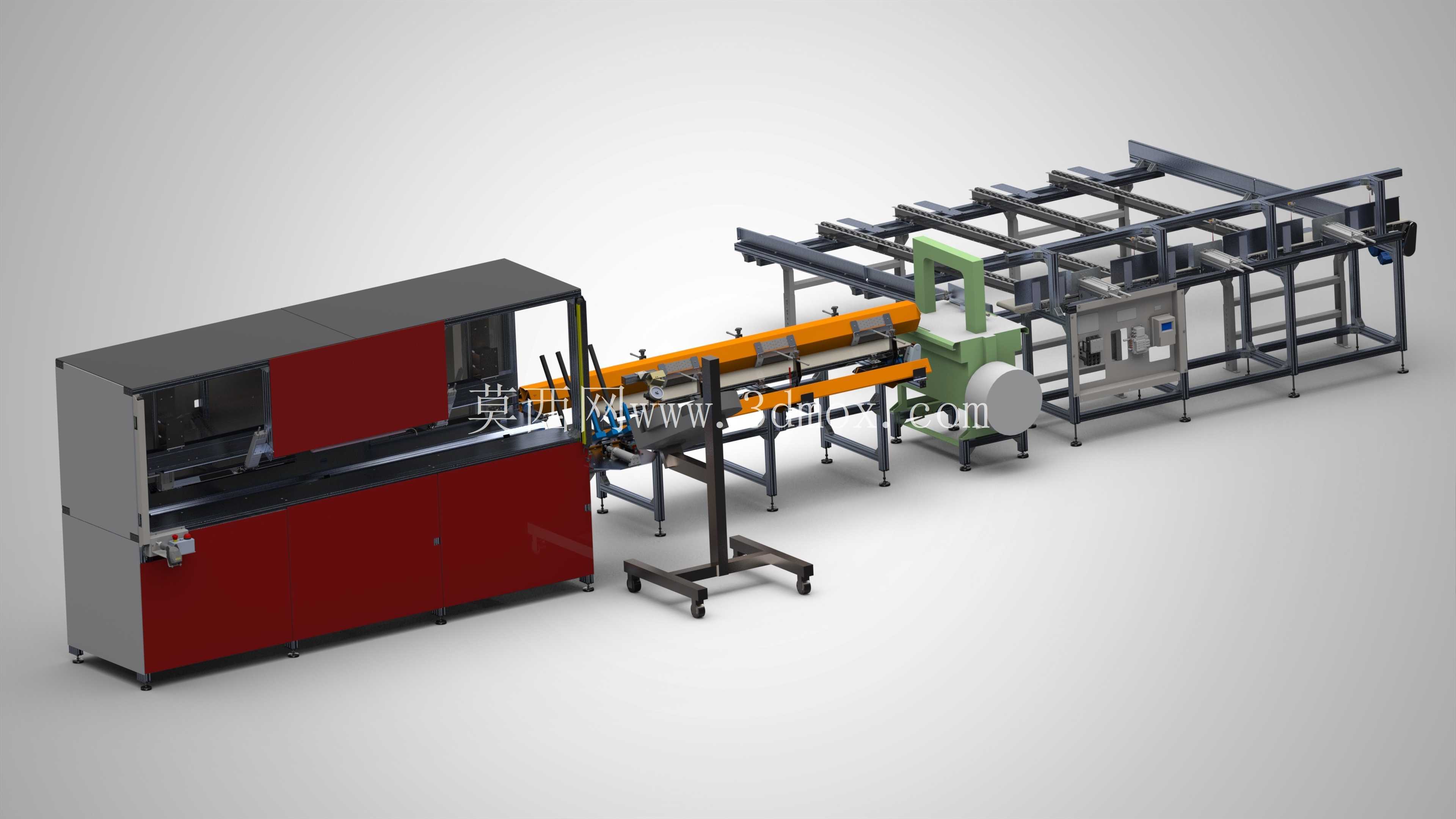

　　最左侧的上料主机柜采用封闭护罩设计，红黑配色的钣金护罩把内部的振盘分料、定向排序机构完全罩住，一方面隔绝车间粉尘落入铰链的铰接缝隙，另一方面也把分料过程的噪音限制在护罩内部。护罩侧面开有可拆卸的检修门，日常清理卡料、更换分料拨块的时候不需要整体拆除护罩。从护罩出口延伸出来的是橙色的皮带输送段，这段输送的带面做了横向防滑挡条，长铰链平放在挡条之间，每一个挡条间距刚好容纳一根工件，输送速度和后方装填工位的节拍做了联锁，当后方纸箱到位信号触发时，输送段才会把排序好的工件逐根送入装填位，不会出现工件堆积掉料的情况。

　　输送段中段设置了一台浅绿色的导向整形机构，工件经过这里时，两侧的弹性导向板会把摆放偏斜的铰链推正，同时检测工位的对射光电会确认工件长度方向和输送方向完全平行，一旦出现斜向、叠料的情况，机构会把不合格件拨到旁侧的废料溜槽，不会流入后续装箱工位。

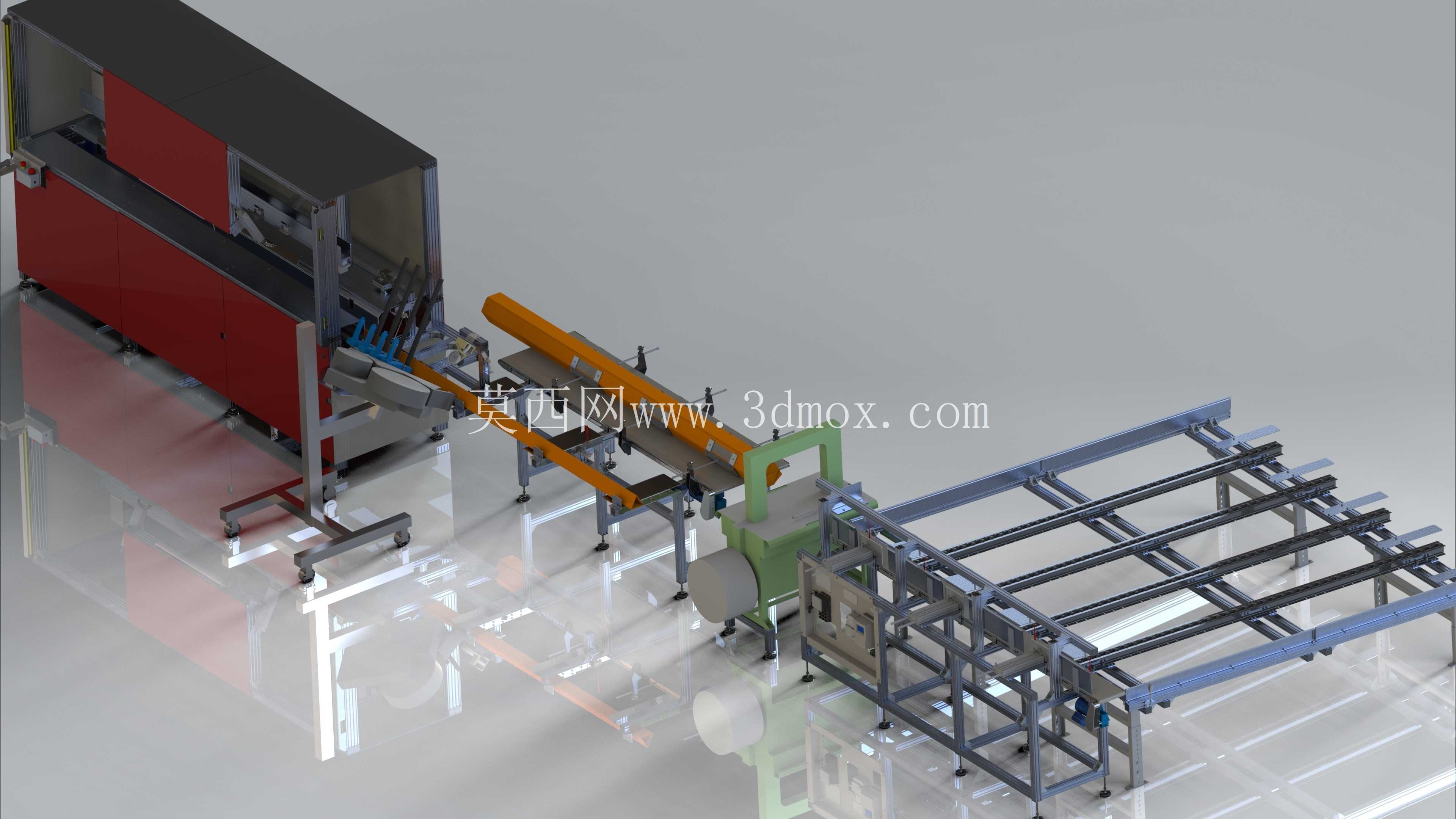

　　线体末端是多列并行的辊筒输送架，这里承担空箱供给和满箱输出的双重功能：空纸箱从辊道一端人工开箱后送入，定位气缸会把纸箱推到装填口正下方，计数传感器按照单箱装填数量，控制前端送料机构把对应数量的铰链依次推入纸箱内部，装填完成后，纸箱顺着无动力辊道滑向封箱工位，操作人员只需要在末端做封箱、码垛即可，不需要在装填工位反复摆放工件。

　　设计阶段特意把所有气动元件的阀岛集中安装在主机柜的侧腔，气管沿铝型材的内置槽走线，外部没有裸露的管线，既避免车间搬运物料时刮碰气管，也让整条线的外观整洁度大幅提升。各个工位的动力全部采用减速电机直驱，没有复杂的链传动张紧结构，日常维护只需要定期检查皮带张紧度和光电传感器的清洁度，运维门槛很低。

　　针对长铰链工件容易互相铰接缠绕的痛点，上料机构没有采用普通振动盘，而是用了阶梯式上料加逐根分离的结构，从根源上避免两根铰链勾连在一起被送出，整线的空运行节拍可以达到每小时装箱一百二十箱以上，完全适配五金铰链生产企业末端包装工序的自动化升级需求，不需要人工逐根计数装填，大幅降低重复劳动强度。
