全自动瓶装灌装封盖贴标包装生产线

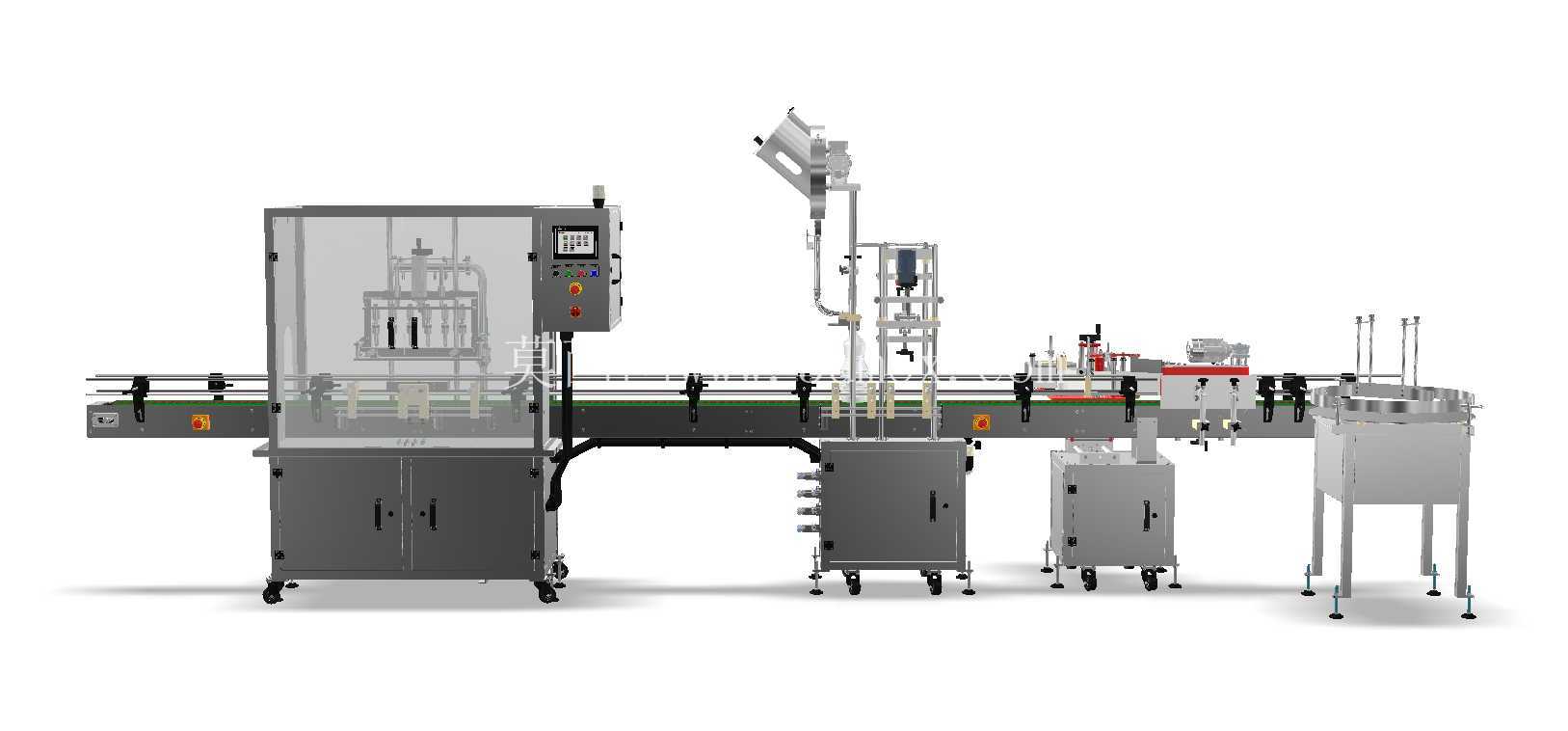

　　这套三维结构围绕瓶装产品后段连续包装展开，把理瓶、输送、灌装、上盖旋盖、贴标以及成品收集等工位串成一条直线式自动线。现场布置时，空瓶先由端部转盘式理瓶机构整理姿态，再进入带导向护栏的平板输送链；护栏宽度和弯道位置需要根据瓶径调整，避免瓶体在高速进给中倒伏、挤压或错位。输送段承担节拍衔接作用，各单机之间并不追求完全同速，而是通过缓冲段吸收启停波动，使灌装阀位、旋盖头和贴标站能够在各自稳定工况下工作。

　　灌装主机采用框架式封闭结构，下部柜体容纳动力、气动和控制元件，上部透明防护围板既隔离运动部件，又便于观察瓶位、阀芯和夹具状态。多头灌装执行件沿横梁布置，瓶体到达后由分瓶螺杆或拦瓶机构定距，灌装头下降或对准瓶口，按照设定容量完成充注。针对易起沫液体，管路、阀芯行程和灌装速度需要分层控制；针对粘稠物料，则要关注流道口径、残液滴漏和清洗空间。模型中机架立柱、横梁、可调支脚和检修门的关系较完整，能够用于校核维护开门半径、阀件拆装高度以及操作人员观察视线。

　　旋盖部分包含盖仓、提升或滑道送盖、抓盖压盖以及旋紧执行机构。瓶盖从储盖装置定向后进入取盖位，主轴带动夹头完成压合与扭矩控制。工程设计时要重点处理瓶口与盖的同轴度，夹头下压行程不能压伤瓶肩，旋紧扭矩又要满足密封要求。该工位旁设置检测与剔除位置较为常见，无盖、歪盖或高盖瓶可在进入贴标前排出，避免缺陷件继续占用后段节拍。

　　贴标站布置在旋盖之后，瓶体经输送定位后由贴标头送出标签，覆标机构或旋转机构使标签贴合瓶身。直线式贴标对瓶体间距、导板间隙和标签检测信号依赖较强；若瓶身为圆柱面，还需保证压标刷或海绵轮的接触角度，使标签不起皱、不翘边。出瓶端设置收集转盘，成品在转盘上暂存并降低人工接料频率，转盘与输送链的交接高度应平滑过渡，支脚采用可调结构，以适应车间地面误差。

　　从安装边界看，全线沿长度方向展开，主体宽度由主机柜体、输送护栏和外侧操作空间共同决定。灌装主机上方需要预留瓶型切换、灌装头清洗和管路检修空间；旋盖机构的盖仓提升段高度较大，厂房净高、吊装点和上方管线不能干涉；贴标站侧方要留出标签卷更换和电柜操作面；端部转盘周围则应保证人工取箱、补料和临时抽检通道。设备就位时，输送面高度通常要与前段供瓶或后段装箱设备匹配，单机支脚可调范围只能补偿小量高差，不能替代主线标高设计。

　　建模思路上，这条产线不是把若干设备简单摆放，而是按瓶流路径建立工位关系。输送链中心线作为全线基准，护栏、分瓶螺杆、灌装头、旋盖头、贴标检测点和转盘入口均围绕该基准定位。机架多采用方管焊接框架或型材装配结构，底部设置脚轮与可调支脚组合，兼顾短距离移位和运行固定。防护门、透明板、按钮盒、三色灯、急停按钮和管线桥架在模型中均有体现，能够帮助设计者检查人机交互面是否被护栏或输送件遮挡。

　　在选型和方案沟通阶段，该类三维模型可用于确认瓶型范围、产能节拍、工位数量和车间布局。换型时，灌装头间距、护栏导向件、旋盖夹头和贴标导向往往需要随瓶径、瓶高变化；若多规格共线生产，应把快换夹具、调节手轮和刻度指示位置提前纳入结构。气动三联件、阀岛、传感器走线和电机安装位也要在机架内留出检修空间，避免后期装配时与柜体门板、输送梁或加强筋冲突。整体来看，该模型完整呈现了瓶装包装线从空瓶整理到成品汇集的机械构成，适合用于产线布局评审、结构干涉检查、自动化节拍分析以及与上下游设备的接口讨论。
