连续式高速枕式包装生产线结构设计

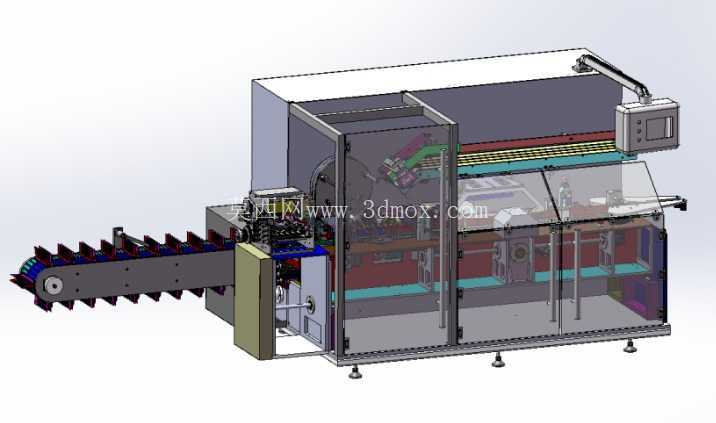

　　这套高速包装设备面向食品、日化、医药及小五金行业的连续化封装需求，常见于饼干、面包、口罩、香皂、卡片、一次性用品等规则块状物料的批量套膜封切工序。产线左端延伸出的是齿形夹持输送链，链节上的拨叉等距排布，用于将上游整理好的物料按固定节拍推入包装膜成型区，避免高速进给时出现叠料、跑偏或空包。整机主体采用框架式护罩结构，外围以铝型材立柱搭配透明亚克力或钢化玻璃门，既满足运转部位的安全防护要求，又便于操作人员观察封切、送膜状态，检修时可快速开启侧门接近内部执行机构。

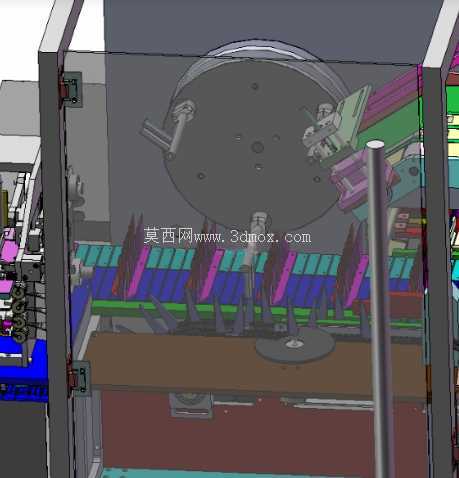

　　从布局上看，设备中段为包装膜成型与中封区域，薄膜经导膜辊、成型器折返成筒状，物料被推入膜筒后由下方牵引轮同步夹持向前输送；纵封机构完成膜边搭接热合，横封刀座则在伺服或凸轮驱动下做往复回转，完成端封与裁切，最终输出独立包装袋。顶部布置的长横梁内通常集成走膜辊、张力调节轴与色标跟踪传感器，针对印刷膜可通过光电眼对标修正送膜长度，保证封切位置落在图案空白区。机身右前侧伸出的悬臂操作箱采用人机界面挂载方式，悬臂可旋转摆动，操作人员在进料侧或出料侧均可调整速度、袋长、温度与计数参数，箱体内置PLC、伺服驱动器与温控模块，接线通过拖链沿悬臂走线，避免反复弯折损伤。

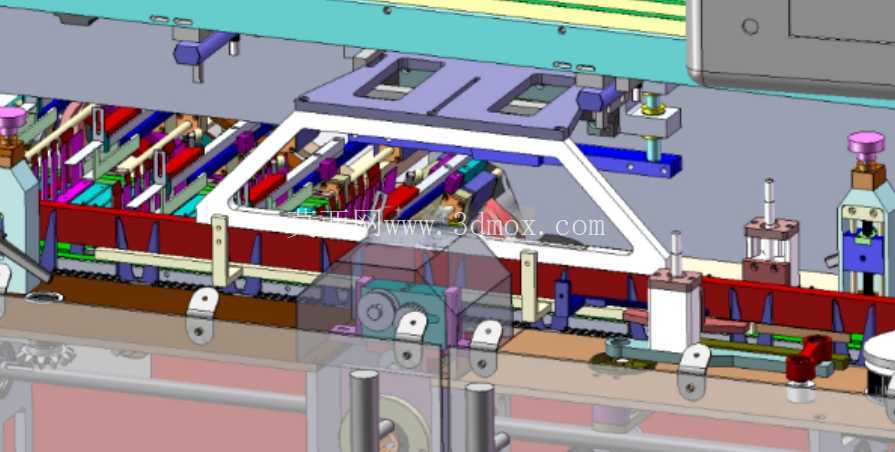

　　结构设计上，主机底部采用可调脚杯支撑，替代脚轮以保证高速横封时的机架稳定性；地脚分布在框架四角及中部承重梁下方，安装时需调平并预留减震垫空间。左侧进料输送链单独由支架伸出，与主机架通过连接板定位，链条张紧采用尾部螺杆调节结构，拨叉间距可根据物料长度更换链节附件。机身内部的传动路线多集中在一侧墙板：主电机经减速器分配动力至牵引辊、横封刀轴与送膜辊，关键轴端配置离合器或伺服补偿机构，实现袋长无级调整；热封刀座旁安装加热管与热电偶，温控线沿墙板线槽汇入电控柜，强弱电分离布线以降低干扰。

　　安装边界方面，进料输送链向左外伸较长，出料端右侧也需预留成品输出与接料空间，设备就位时除本体占地外，四周应留出开门维护、膜卷更换及散热通道；顶部悬臂操作箱最高点超出主机框架，布置厂房时需核对上方管线与行车净高。膜卷装载区一般位于机身侧后方，设计时预留膜卷吊装或推入空间，气胀轴装卸高度适配人工操作。除尘与排风方面，热封部位产生的少量烟气可通过护罩顶部预留接口外接排风，透明护罩同时起到降噪与防止异物卷入的作用。

　　建模时需重点核对输送链拨叉轨迹与成型器入口的对中关系，横封刀闭合相位必须与物料进给、膜牵引严格同步，否则会出现切料或封边错位。机架铝型材与钣金护罩的连接采用角件与隐藏螺栓，外观面无突出紧固件；观察门配置磁吸或拉手，开合角度不干涉外部物流通道。整机将机械传动、热封工艺、气动夹持与电气控制集成在统一框架内，是典型的连续运动式包装装备结构方案。
