十六英尺舷外机休闲钓鱼艇

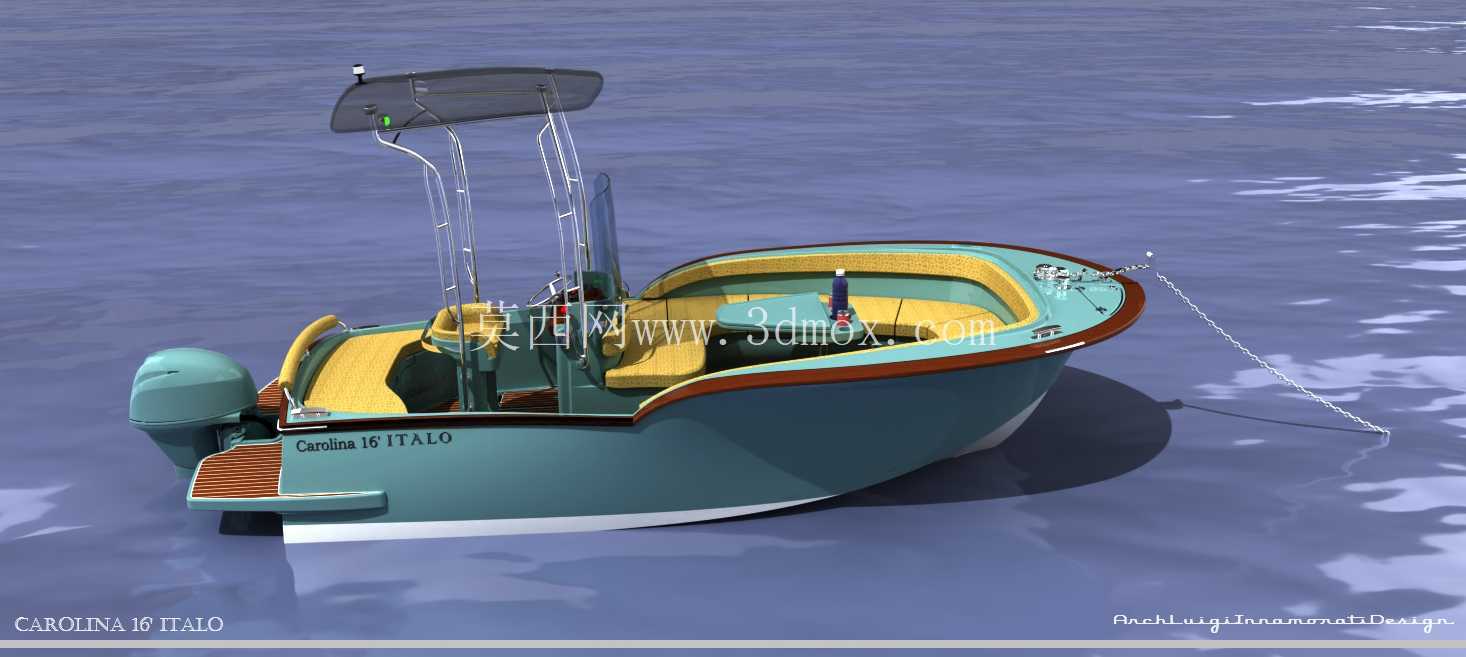

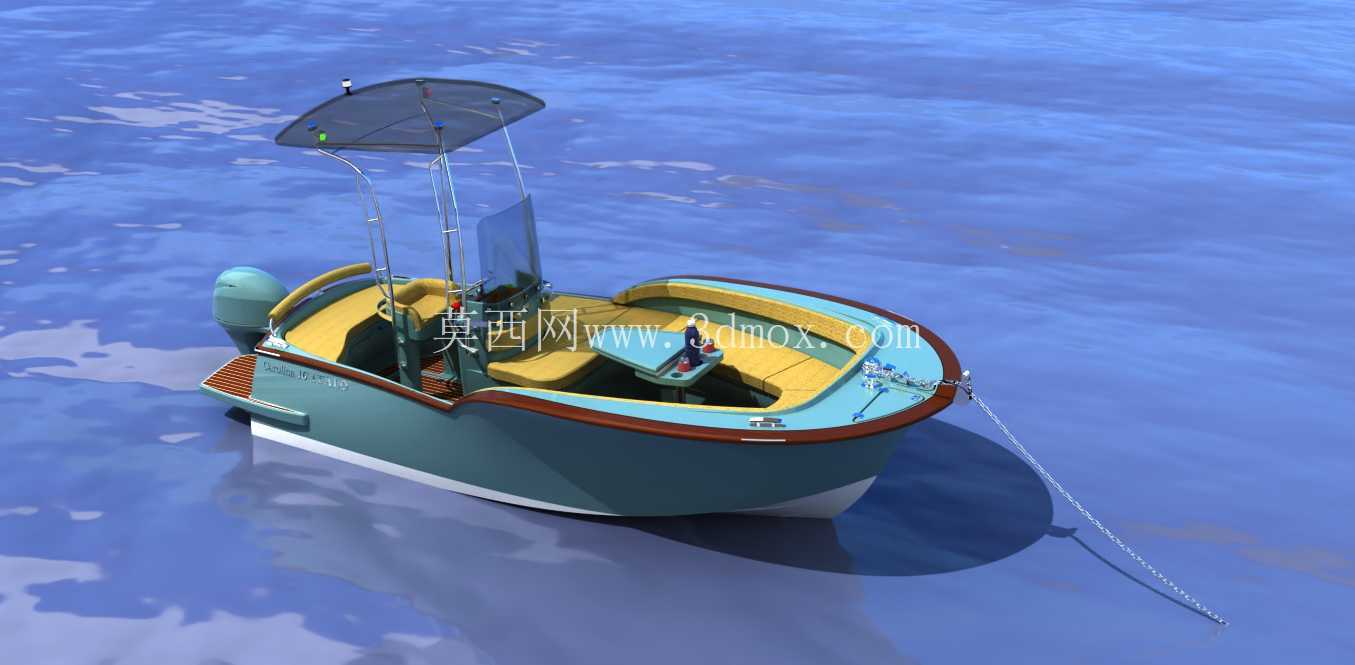

　　这套小型休闲钓鱼艇三维结构围绕近岸浅水区、内湾航道、湖泊库区以及短程离岸钓点展开，艇体总长控制在十六英尺级别，属于单人维护、拖车转运都比较友好的尺度。建模时没有把船体做成单纯外观曲面，而是把艉板、舷外机安装面、甲板开口、座椅基座、控制台骨架、护舷边线和艉部登乘平台一起纳入装配关系，后续做稳性校核、舾装布置或改装方案时，可以直接在模型上检查干涉与操作空间。

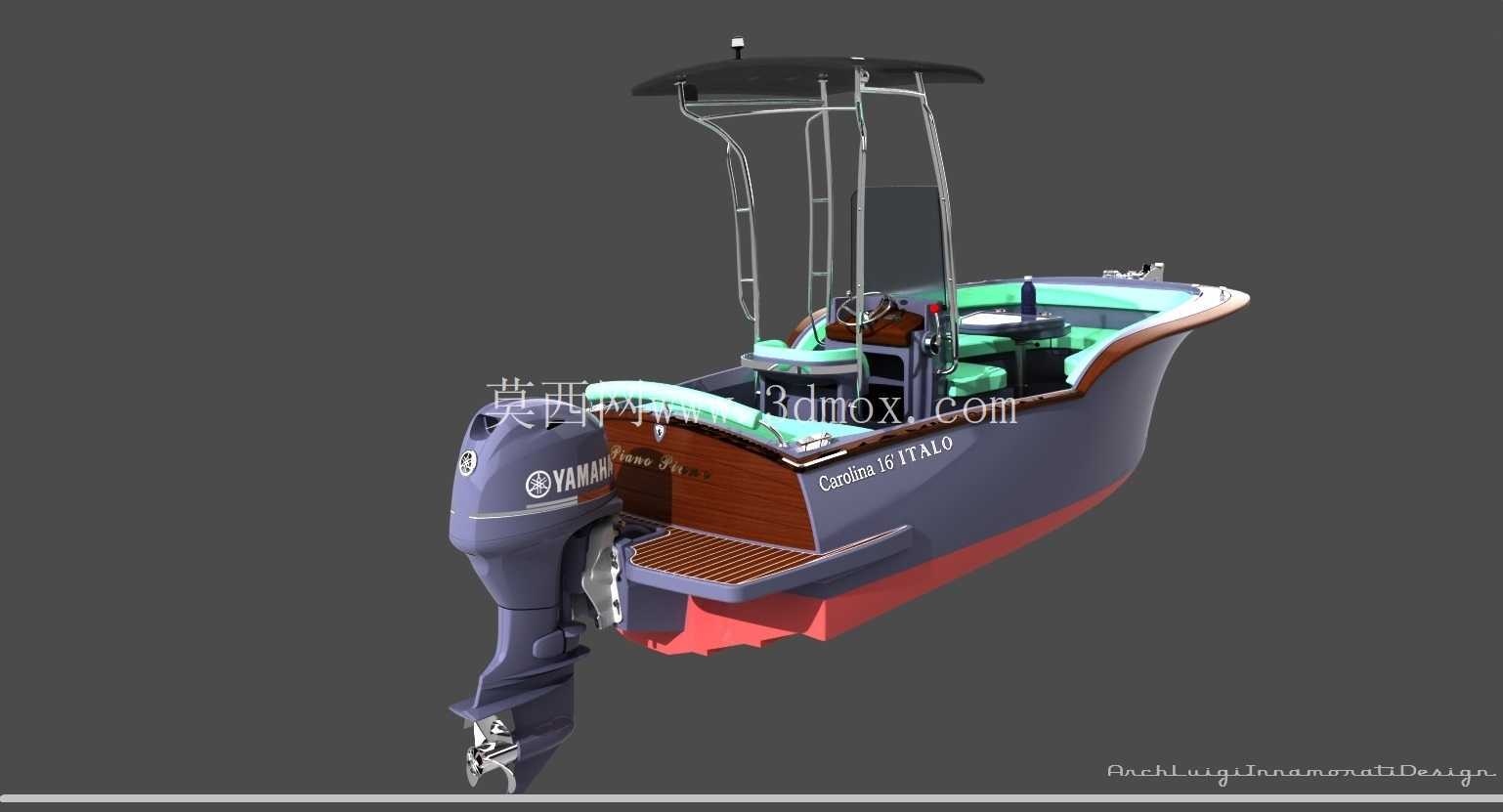

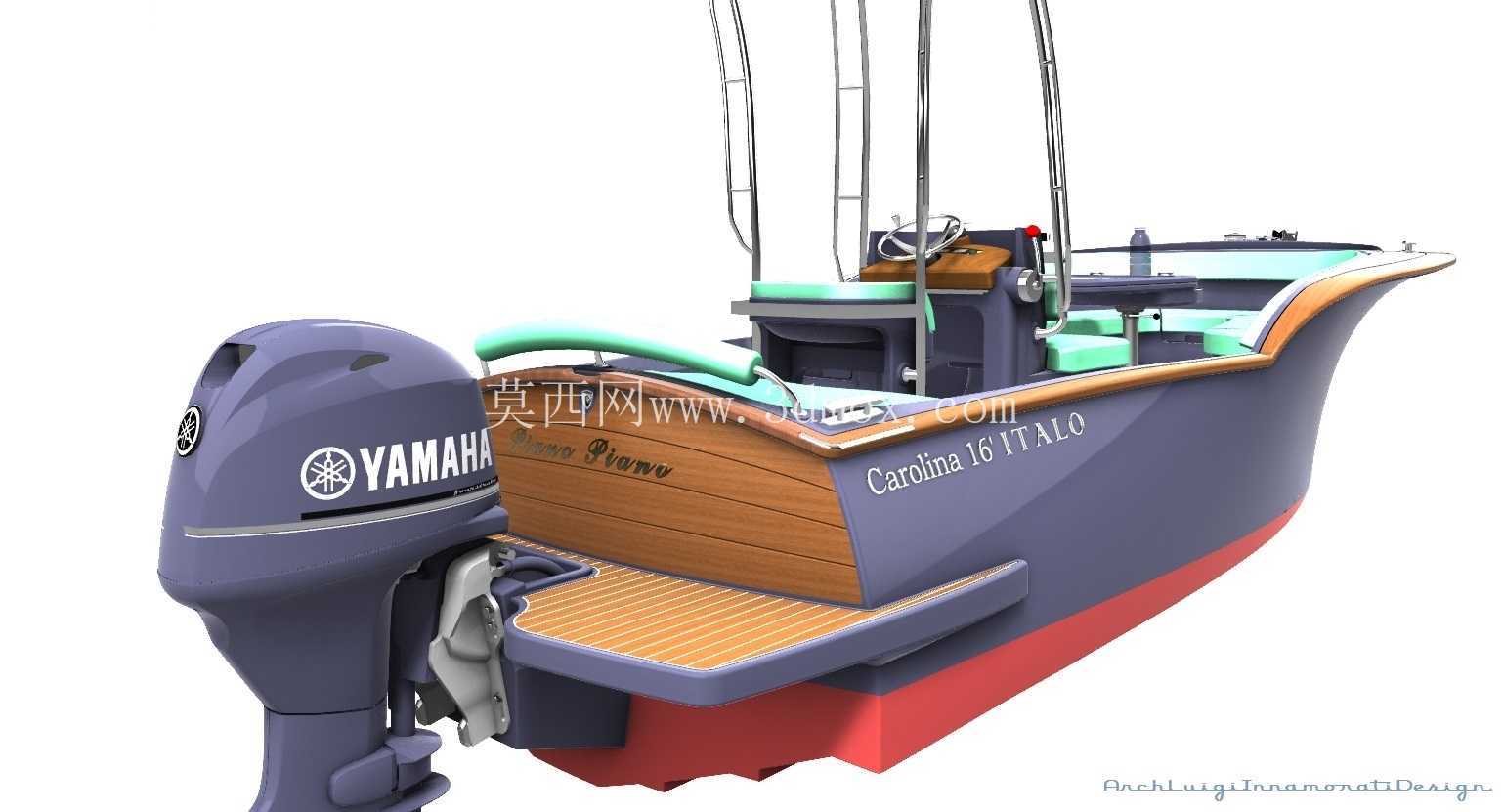

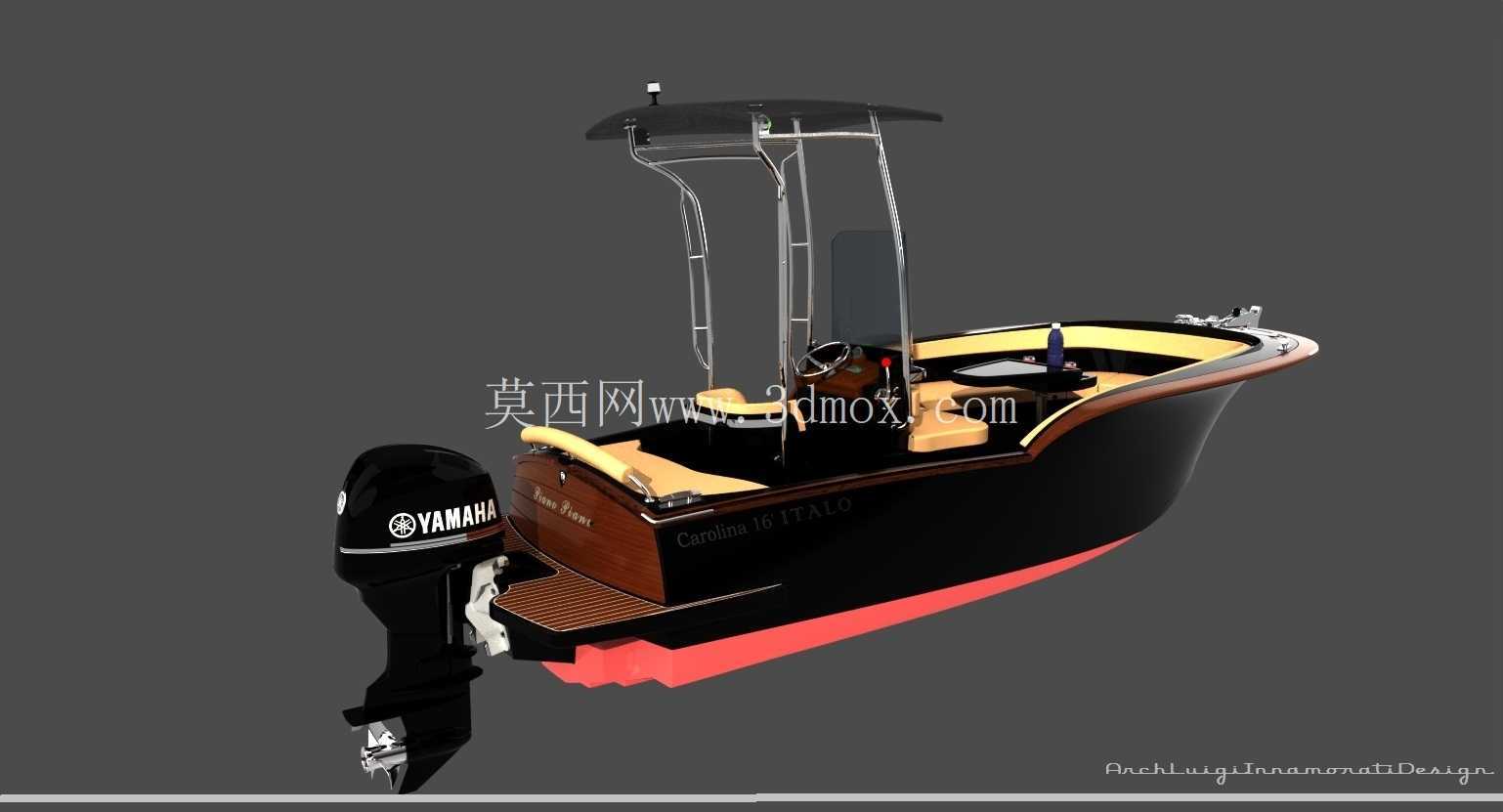

　　动力采用外挂式舷外机方案，艉板区域保留了足够的安装厚度和夹紧边界，发动机重心位于艇体纵倾敏感区附近。模型中舷外机与艉板之间的相对位置按照实际挂装逻辑处理，既能体现压浪、转向和倒车时的水流关系，也便于评估不同马力机型对艉部吃水、纵倾角和操艇视线的影响。艉部平台向后方延伸，形成登乘、靠泊和起鱼操作区，平台表面采用条状防滑甲板纹理，边缘与艇体护木连续过渡，人员在湿滑状态下横向移动时有明确落脚范围。

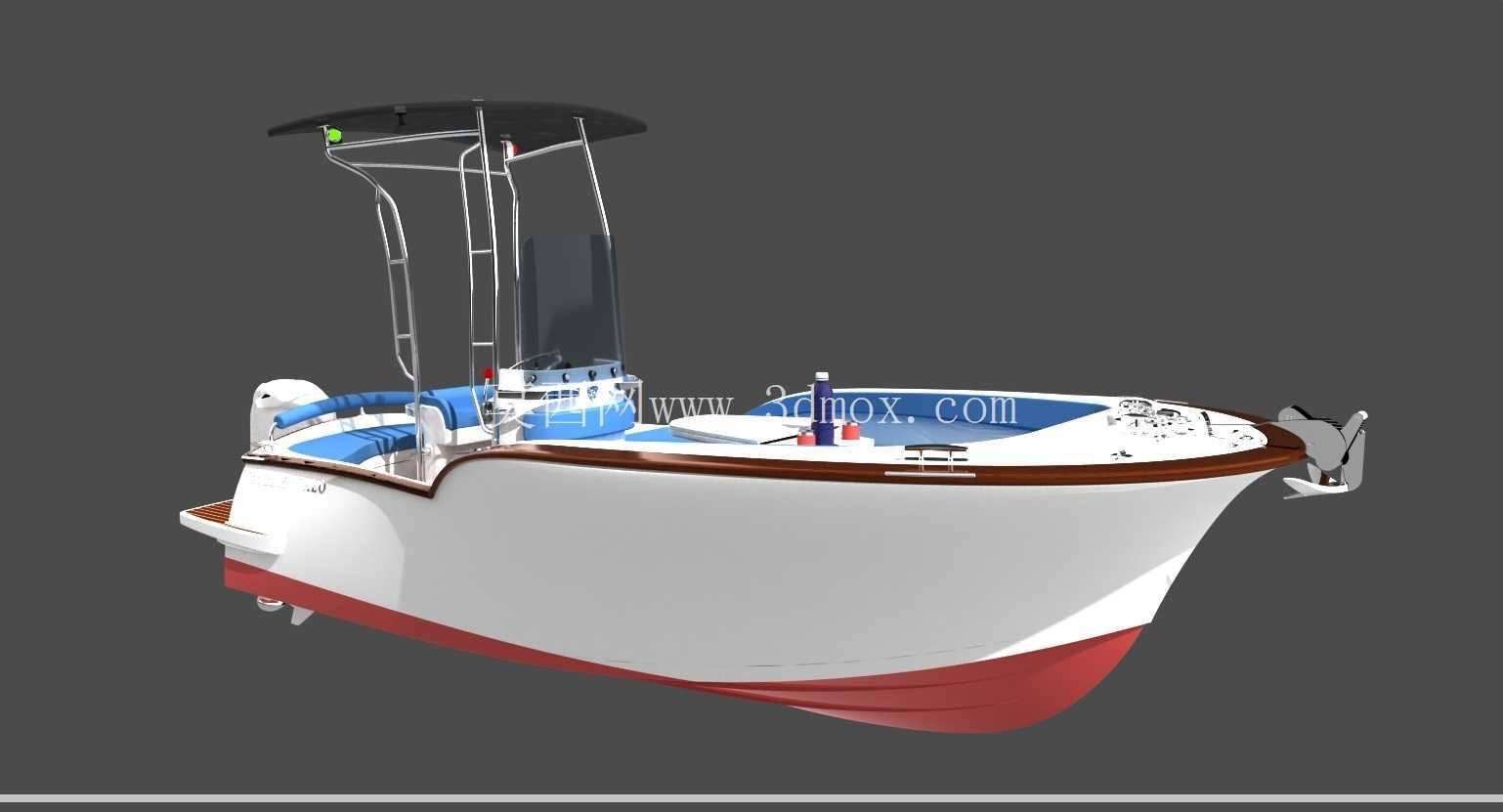

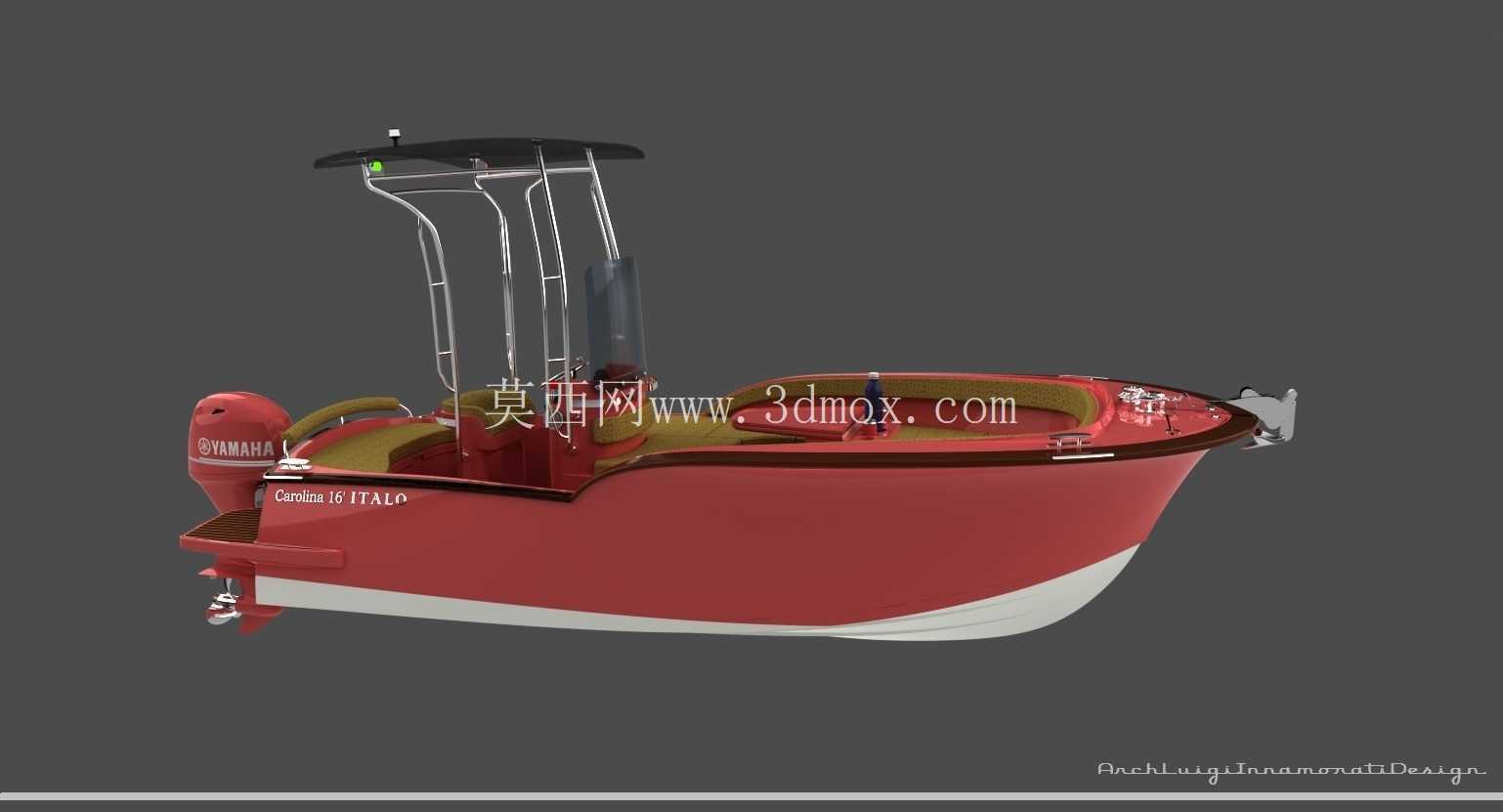

　　船体线型侧重小尺度作业艇的实用性。艏部适度上扬，用于压制迎浪时的拍击；舷侧高度在保证干舷的同时避免过高受风面积；艇底从艏部向艉部逐渐过渡，兼顾直线航行的航向稳定和低速转向灵活性。船壳外侧采用深色上舷、红色下缘的分区表达，内部木质船板和甲板条带则把传统钓鱼艇的质感与现代复合材料艇型结合起来。这样的外观处理并非只用于展示，木纹区域对应的是艉部坐板、舱口围板和甲板铺装位置，结构设计时可据此区分承力基板、装饰面层和密封胶缝。

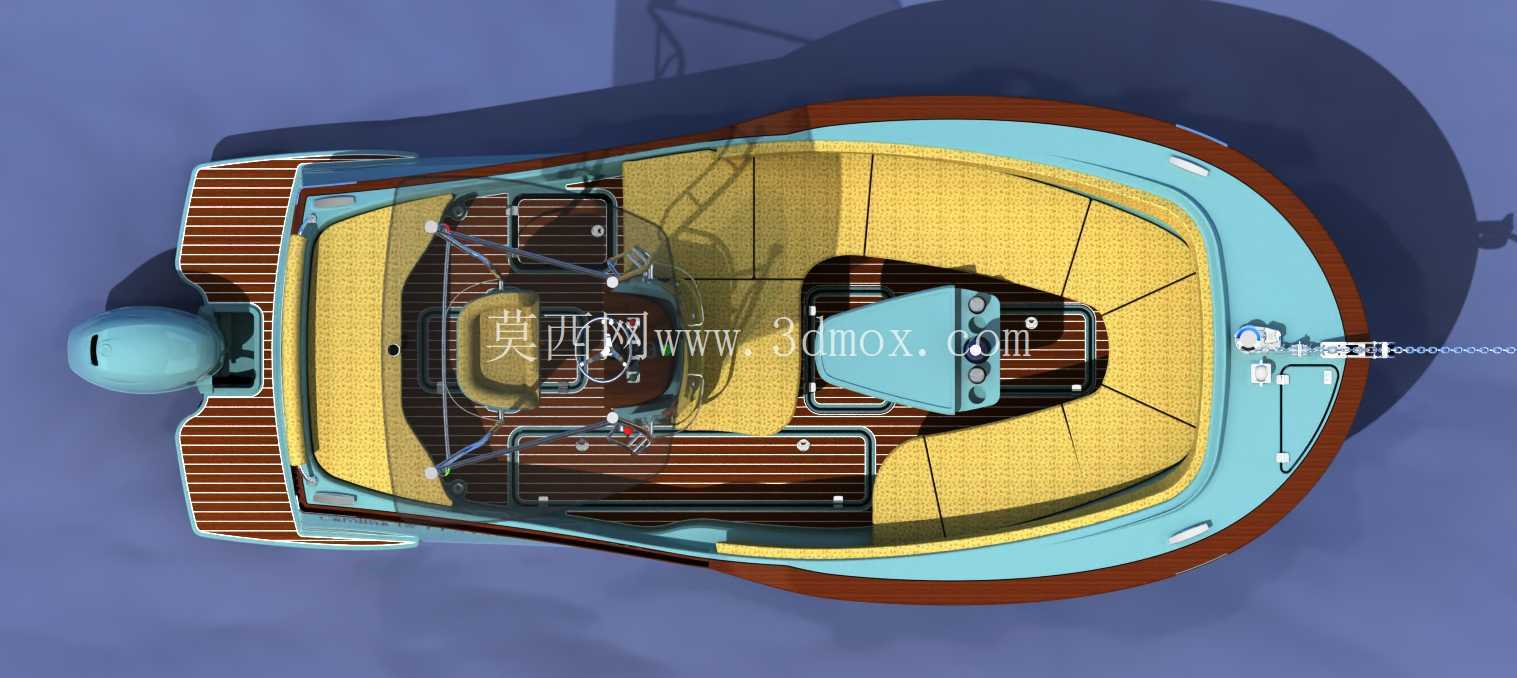

　　驾驶控制台布置在艇体中前部，台体上方预留方向盘、仪表、操纵手柄和点火开关的安装位置，前方挡风边界与顶部支架相连。金属支架向上延伸，可用于安装遮阳篷、雷达反射架、天线或航行灯具，支架根部与甲板承力结构对应，避免只在薄壳表面做视觉连接。控制台旁设置座椅和储物箱体，座垫下方可作为电池、救生设备、缆绳或渔具收纳空间。艇内两侧保留通行通道，钓手可以从艉部钓区移动到舷侧位置，通道宽度、座椅转角和控制台突出量都需要在三维环境中反复核对。

　　艉部钓区是整艇使用频率最高的区域。横向坐板兼顾靠泊休息和临时置物，艉板中央与舷外机之间留出维护间隙，人员可以接触发动机盖、启动拉绳、换挡机构和冷却水指示位置。艇侧护木沿甲板边缘连续布置，靠码头时能吸收轻微碰撞，也为安装旗杆、鱼竿座、系船环和杯架提供线性边界。甲板排水、舱口边线和座椅基座的高度关系在模型中均有体现，若进入详细设计阶段，可继续补充甲板坡度、排水口孔径和舱底泵路径。

　　从运输与存放角度看，该艇尺度适合常规拖车架承载。建模时需要关注船底与托架支撑块的接触位置，艉部舷外机不能在拖车状态下触地，船体最宽处、挡风支架最高点和发动机后伸量共同决定车库存放、坡道下水和道路转运的边界。艇体艏部设有牵引和系泊相关结构，靠泊时缆绳力可沿甲板边缘传递到艇体强结构处，而不是作用在装饰件上。

　　在建造思路上，这类艇通常可采用复合材料壳板、内部加强肋骨、木质或复合芯材甲板以及不锈钢舾装件组合。三维模型把外露曲面和内部功能件同时表达出来，有利于设计师在外观放样之前确认人机工程：站立操艇时视线是否越过挡风支架，坐下时膝盖是否与控制台干涉，艉部起鱼时发动机是否阻碍回退路线，靠码头时护舷位置是否与桩柱接触。对于船舶结构设计、舾装件选型和小型游艇方案展示而言，这种完整装配比单一船体曲面更具工程参考价值。
