五米一铝合金休闲作业钓鱼艇

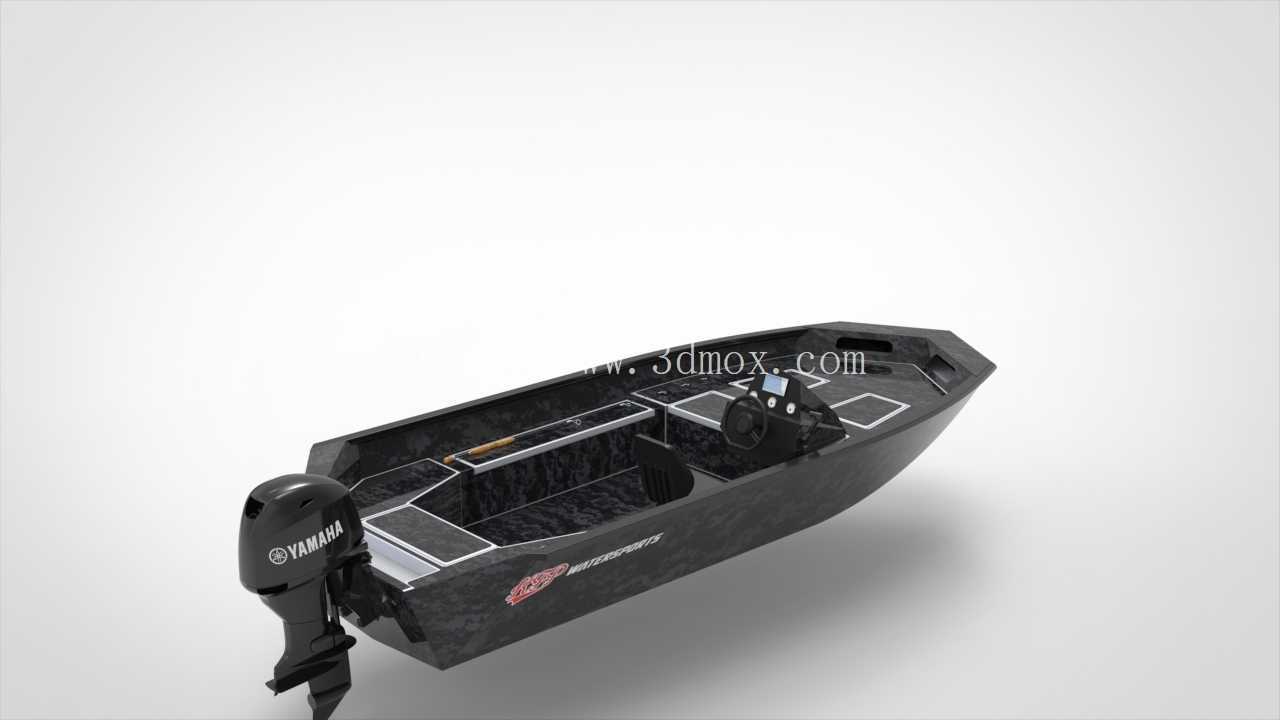

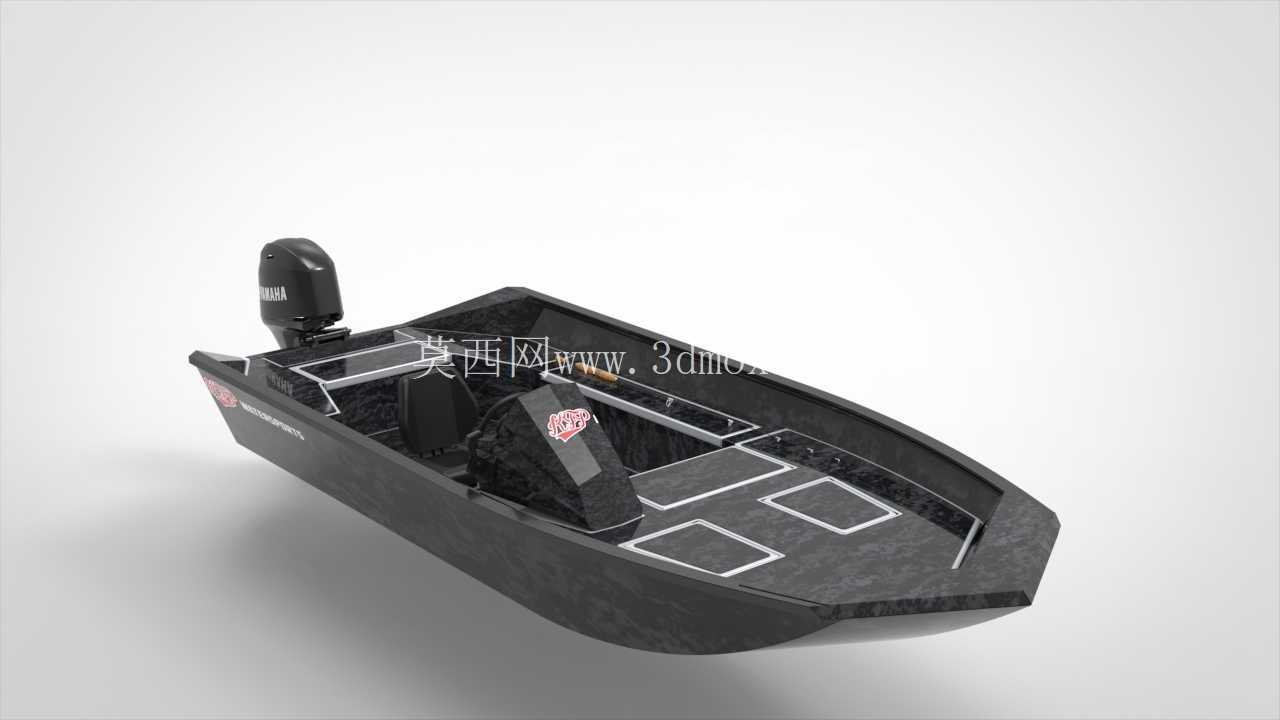

　　这套铝制小艇的三维结构围绕近岸浅水通航、内陆湖泊巡检、休闲垂钓和轻型水上转运等场景展开，船体总长控制在510厘米级别，属于单人即可完成驾驶、两到三人协同作业的小型敞开式艇型。与玻璃钢小艇相比，铝合金板材在礁石擦碰、岸边靠泊和拖车上反复装卸时更耐冲击，维修时也便于局部补板、校形和焊缝打磨，因此在渔政辅助、水库巡查、营地接驳和私人钓鱼活动中都有较高实用性。

　　艇体采用深V与平底特征折中的线型，艉部宽度较大，为外挂舷外机提供稳定安装面；艏部适度上翘，能够削弱迎浪时的拍击，同时保持浅水区域的滑移能力。舷侧、艉板和龙骨区域通过折边、压筋和内部加强筋形成连续承载路径，避免薄板在发动机振动、人员集中站立或波浪扭转载荷下出现明显凹陷。建模时需要重点还原船底板的纵向折线、舷侧上缘的护边结构以及艉板厚度，因为这些位置既决定外观光影，也直接影响后续放样、下料和焊接装配。

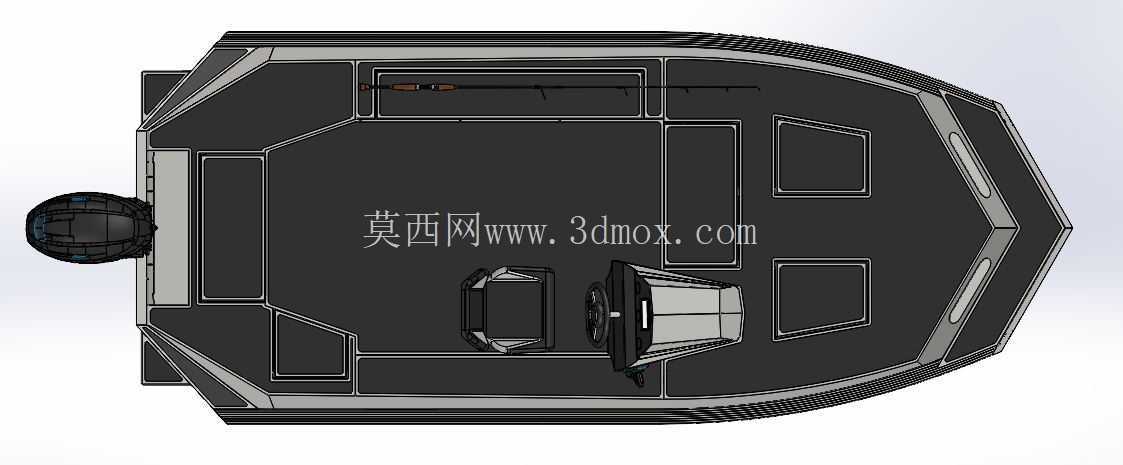

　　敞开甲板没有设置封闭舱室，空间利用更直接。艏部预留锚具和缆绳收纳区域，中部布置长条形座椅与储物结构，驾乘台靠近艇体中后段，方向盘、操纵机构和仪表面板集中在驾驶员侧，减少航行中转身操作。甲板面的防滑板块、舱口边框和座椅基座均按实际站立和踩踏区域布置，既能划分功能区，也能增强板架局部刚度。艉部的挂机安装位需要兼顾夹紧空间、倾斜回转范围和操舵连杆走向，模型中对外机轮廓、安装支架和水下推进段进行了表达，可用于检查发动机与艉板、甲板边缘之间的干涉关系。

　　从建造角度看，这类小艇并非单一外壳曲面，而是由船底外板、舷侧板、横向肋骨、纵向桁材、甲板铺板、座椅箱体和艉挂机板共同组成的焊接结构。外板展开后需要依据折线位置进行折弯或拼焊，内部肋骨则承担维持船型截面的作用；若肋骨间距过大，航行振动会在薄板上产生明显噪声，若间距过小，则会增加重量和焊接工作量。设计中需要在空船重量、载重能力和结构刚度之间取得平衡，尤其艉板区域要承受舷外机重量、推力和转向力矩，通常需要加厚板件并设置背部加强支撑。

　　安装边界方面，艇体宽度、艉板高度和挂机轴长需要匹配使用水域的吃水条件；拖运时还要考虑拖车支承点与船底折线的贴合，避免载荷集中在单一板缝处。甲板设备布置应保留两侧通行空间，蓄电池、油桶和渔具箱的重量尽量靠近艇体重心区域，防止艉部过重引起航行姿态抬头。该三维模型完整呈现了船体外形、甲板功能件和外挂动力的相对位置，可作为铝艇放样、结构校核、装配干涉检查以及方案展示的基础数字样件。
