G36突击步枪单兵自动武器结构

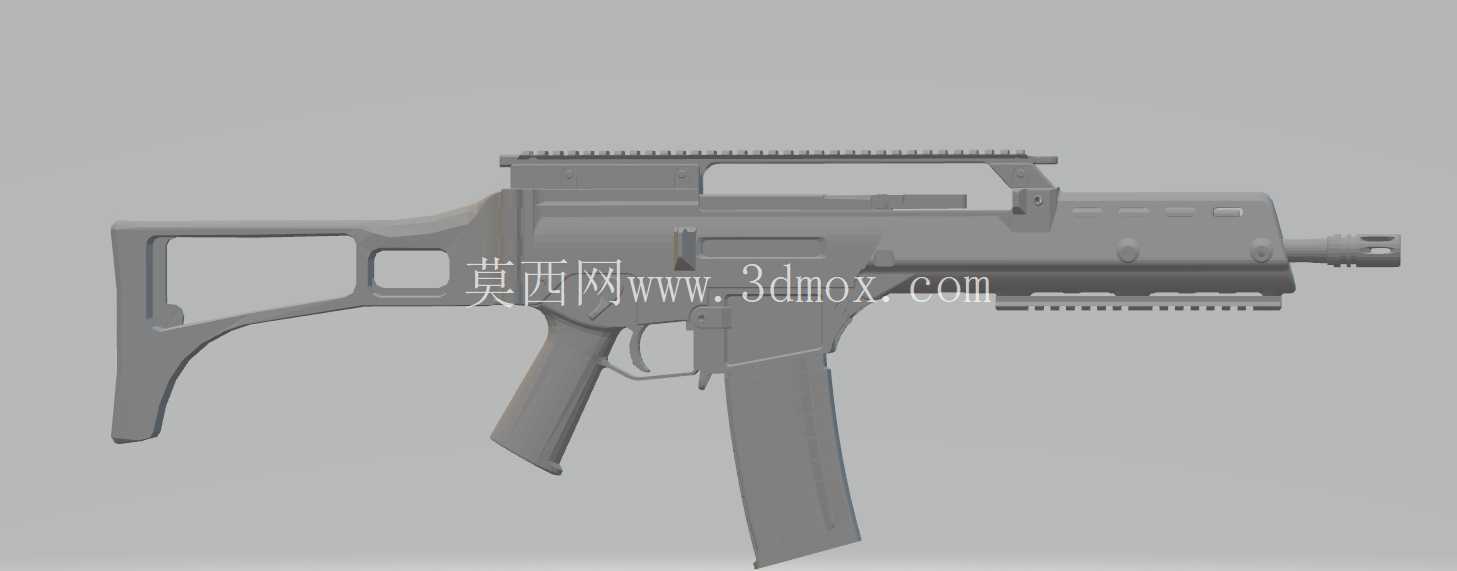

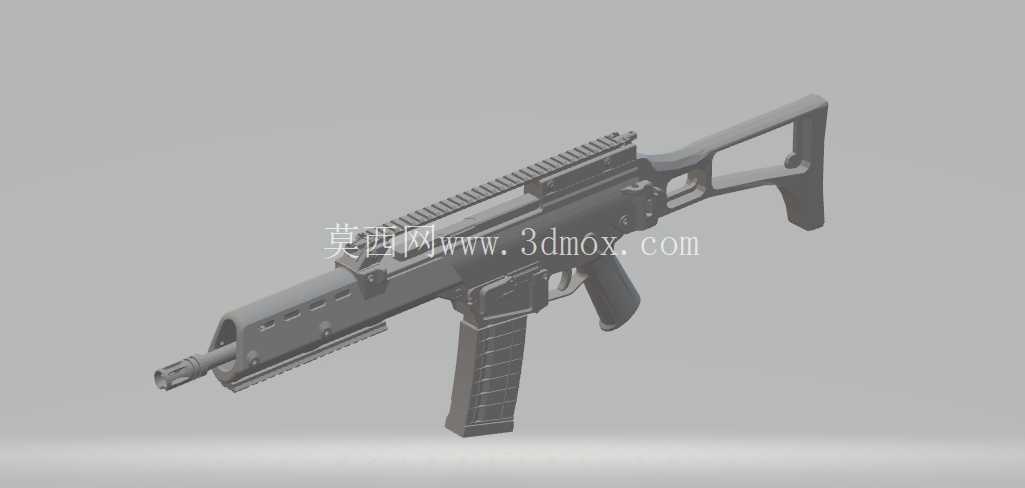

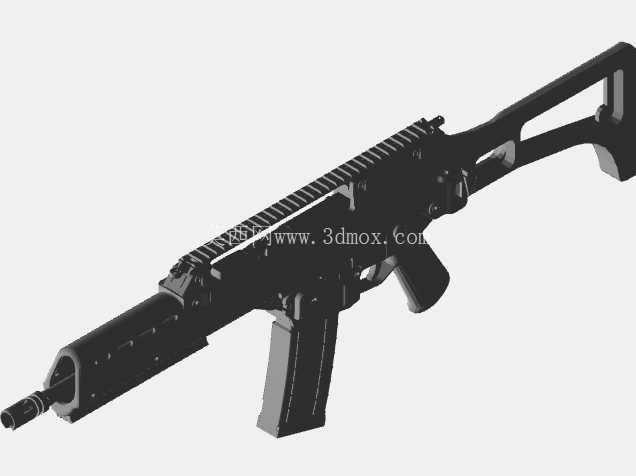

　　该三维结构围绕G36系列单兵自动武器展开，完整还原了导气式自动原理下的全枪布局，覆盖枪管组件、机匣、枪机框、活塞系统、弹匣、握把、折叠枪托与顶部皮卡汀尼导轨等核心部分，可用于轻武器结构教学、战术装备仿真、虚拟训练场景搭建以及机械原理演示。

　　从实际使用边界来看，全枪长度在枪托展开状态下适配常规抵肩射击姿态，折叠枪托后可显著缩短携行尺寸，便于载具内机动、狭窄空间通行与伞降携行；枪管轴线与握把、枪托抵肩点的相对位置经过布局校核，连续射击时后坐力传递路径更贴近射手肩部，有利于控制枪口上跳。建模过程中对各部件的装配关系做了分层处理：枪管与机匣采用刚性定位，导气孔位于枪管上方并连接短行程活塞，火药燃气推动活塞框后坐，带动枪机旋转完成开锁、抽壳、抛壳，再在复进簧作用下推弹入膛、闭锁，整套自动循环的运动行程与干涉关系均可在三维环境中逐段检查。

　　外形设计上，机匣上方贯通布置战术导轨，可串联安装机械瞄具、光学瞄准镜与夜视附件；护木四周预留附件扩展界面，兼顾前握把、战术灯、激光指示器的安装需求。弹匣采用透明可视结构设计思路，便于射手快速观察余弹量；弹匣插口与握把之间保持合理操作距离，换弹时手部运动轨迹短，适配快速更换动作。扳机护圈、握把防滑纹理与快慢机位置均按照人机工程边界布置，单发、连发模式切换时射手握持手无需大幅移动。

　　结构细节方面，枪托为镂空折叠式构型，在保证支撑强度的同时降低整体质量，抵肩板形状贴合肩部轮廓；枪机组件包含闭锁凸笋、拉壳钩、抛壳挺与击针，各零件配合间隙按照自动武器运动逻辑设定，避免后坐、复进过程中出现卡滞。护木开设散热孔，连续射击时可加快枪管周围空气流通，降低热量积聚对握持区域的影响。准星、照门与导轨基准面保持统一高度坐标系，装配后可直接进行瞄准线一致性校验。

　　在工程应用层面，该模型可拆解为多个子装配体：枪管节套组用于展示膛口装置与导气系统的连接关系，机匣组用于呈现自动机运动轨道，发射机座组用于说明扳机、阻铁、击锤的联动逻辑，枪托与护木组则用于分析非金属承力件的外形与安装接口。各部件之间的安装定位面、销钉孔、卡扣位置均按实枪装配关系构建，能够支持爆炸视图生成、装配工序演示与运动仿真。对于三维建模从业者而言，建模时需重点控制长条形导轨与枪管的同轴度、机匣前后定位孔的平行度，以及折叠枪托回转轴线与机匣侧面的垂直关系；弹匣井入口需设置引导斜面，保证弹匣在不同角度插入时均可顺利锁定。整体结构兼顾轻量化、附件扩展能力与勤务操作便利性，能够满足虚拟军事训练、武器原理教学、游戏资产制作以及装备展示等多场景的使用需求。
