透明外壳插拔式电磁继电器带底座结构

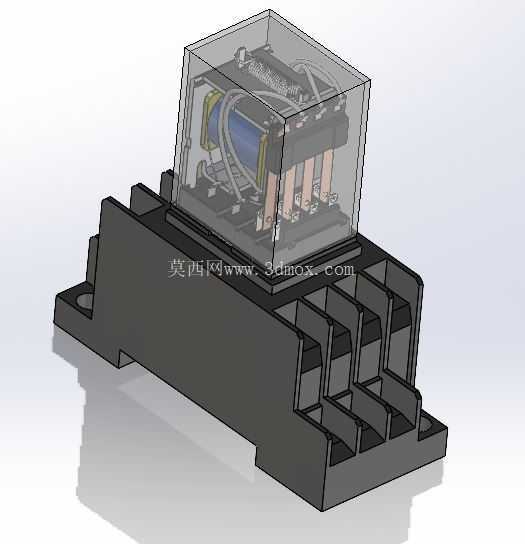

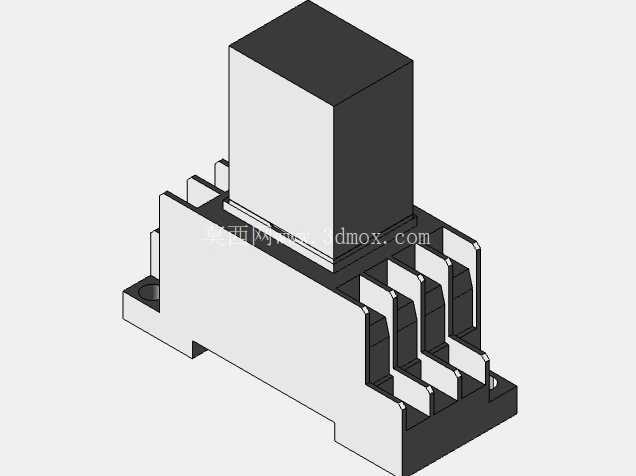

　　这套三维结构呈现的是工控回路里非常常见的小型电磁继电器单元，包含透明防护外罩、内部电磁动作机构、触点组以及配套插拔式安装底座，整体按照电气柜内实际装配关系进行还原。透明罩体采用矩形包覆形式，将线圈、衔铁、动触点、静触点和内部连接片全部封闭在内，既可以在设备调试时直接观察触点动作状态，也能阻挡车间粉尘、油污和误触风险。底座部分承担机械固定与电气转接两项任务，下部设置安装贴合面，侧面和端部预留螺钉固定孔位，能够直接固定在电控箱安装板或标准导轨附近；底座后侧排布多组接线端子槽，端子之间通过隔筋分开，避免相邻导线压接后相互干涉，也为现场布线留出扳手和螺丝刀操作空间。

　　从实际使用场景看，这类继电器多用于自动化生产线、机床控制盘、包装设备、温控柜和信号联锁回路中。PLC输出端口的承载能力有限，往往不能直接驱动接触器线圈、电磁阀、指示灯组或小型负载，继电器就在中间承担信号放大与回路隔离作用：控制侧给线圈通电后产生磁场，衔铁吸合并带动触点动作，输出侧完成多路电路的通断切换。模型中可以看到线圈位于中部，触点沿侧向成组布置，动触片与衔铁联动，静触点通过底座引脚引出，这种布局有利于缩短内部导电路径，同时让多组触点保持一致的动作行程。

　　结构设计上，上部继电器本体与下部底座采用插拔配合，本体底部引脚对应插入底座夹持端子，维修更换时不必拆除全部外部接线，只需拔出旧本体并替换新件，可明显缩短停机维护时间。底座端子槽采用阶梯式排列，前后排端子错位，方便多根线缆分别压接；底座两侧的挡边和定位凸台用于限制继电器本体插入方向，防止反插造成线圈极性或触点回路错接。透明罩与底座之间设置扣合边界，罩体下缘包住底座上部轮廓，能够减少灰尘进入触点区域，同时在触点分断产生轻微电弧时提供一层防护。

　　外形边界方面，整体高度由底座底面到透明罩顶面控制，宽度覆盖多组触点端子，深度方向兼顾线圈体积和接线端子弯曲半径。安装时需要在底座周围预留手指插拔空间，后侧端子区域要留出导线弯折和压线工具操作距离；若多个继电器并排布置，相邻底座之间应保持适当间隙，便于散热、编号标识和后期更换。模型对底座肋板、端子分隔槽、固定孔、罩体倒角、内部铁芯和触片位置均有明确表达，可用于电气柜布局校核、维修培训、装配干涉检查以及控制箱三维布线参考。

　　在工程选型和建模复核时，重点不只是外观相似，还要保证引脚间距、底座安装孔、端子开口高度和继电器插拔方向符合装配逻辑。该结构把电气功能件与安装承载件拆分为两个层次：上部关注电磁转换和触点动作，下部关注固定、接线和维护便利性。对于设备设计人员来说，这种完整单元能够直接放入电控柜总成中，检查柜门关闭间隙、线槽走向、端子排距离以及维护操作空间；对于现场维护人员，则可以通过透明罩观察线圈吸合后触点是否同步动作，快速判断控制信号是否到达、触点是否粘连或底座接触是否可靠。
