瑞尔标准DIN导轨安装QLY2N继电器结构

　　在低压工控回路的设计选型里，这类适配DIN标准导轨安装的QLY2N继电器是柜内布线里出镜率极高的元件，不管是传统的继电器控制柜、小型设备的IO扩展回路，还是老设备的电控改造项目里，都能见到这类元件的应用。它的核心作用是用小电流控制信号去通断负载侧的大电流回路，同时实现控制回路和负载回路的电气隔离，避免负载侧的浪涌、干扰串入前端的控制单元，比如PLC的输出点位、单片机的控制引脚这类弱信号端，直接驱动接触器线圈、小型电磁阀、指示灯组这类负载的时候，加一级这类中间继电器，能大幅提升控制回路的抗干扰能力和运行稳定性。

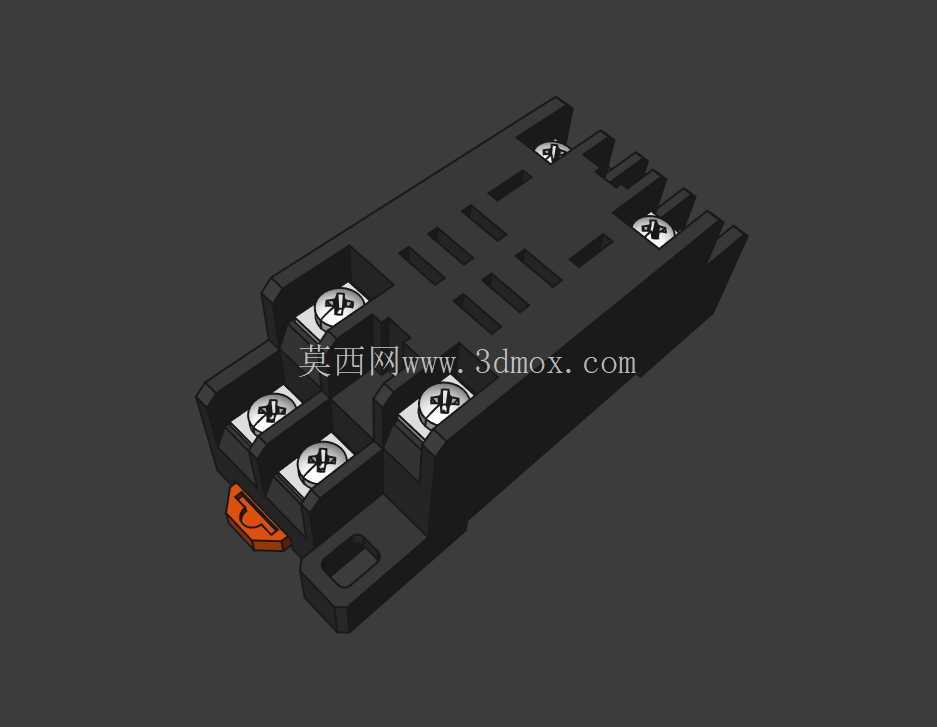

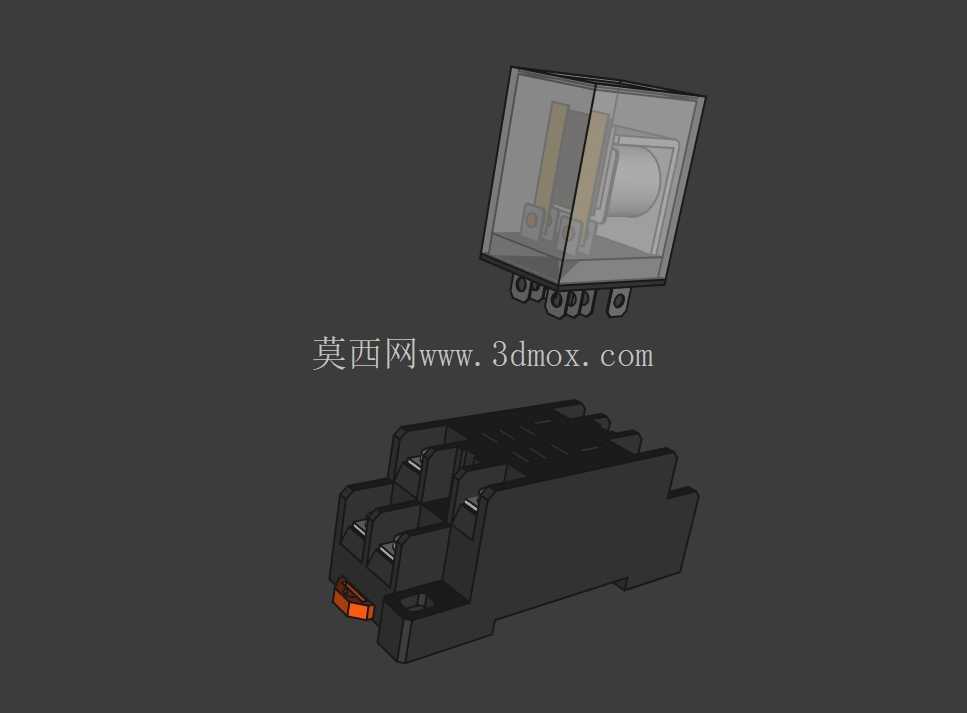

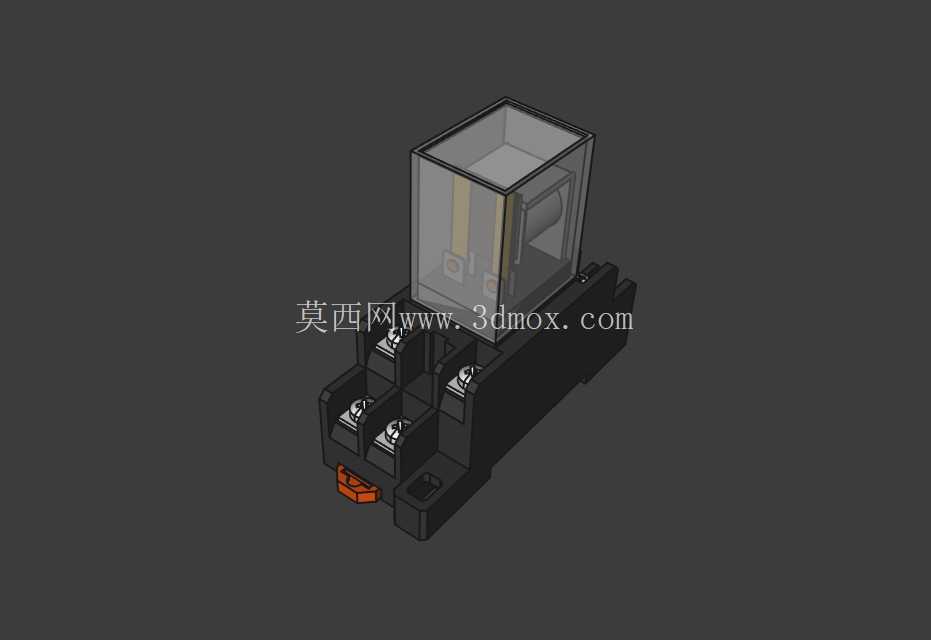

　　从结构设计来看，这款继电器采用了透明上壳的设计，日常巡检的时候不用拆壳就能直接看到内部触点的动作状态，线圈通电时内部衔铁的吸合位置一目了然，能快速排查回路是否存在信号送达但触点未动作的故障。底座部分采用了和标准DIN导轨匹配的卡扣结构，安装时只需要把底座卡在35mm标准导轨上，扣紧底部的橙色锁扣就能完成固定，不需要额外打孔上螺丝，柜内排布的时候可以沿着导轨紧密拼接，大幅节省柜内的安装空间，后期维护更换的时候，只需要拨开锁扣就能把继电器主体从底座上拔下来，不用重新拆接底座上的接线，能把故障更换的停机时间压缩到最短。

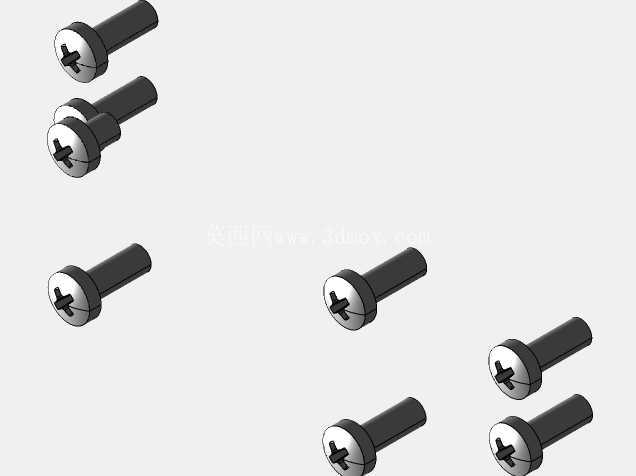

　　接线端采用了螺丝压接的端子结构，每个接线位都做了防误插的分隔槽，相邻端子之间有绝缘挡墙，能避免接线时铜丝外露造成的相间短路，端子的螺丝规格适配常规的十字螺丝刀，现场接线不需要专用工具就能完成操作。整体的外形尺寸做了紧凑化处理，宽度方向控制在两个标准端子位的宽度，在排布密集的端子排旁边安装时，不会和相邻的元件产生空间干涉，高度方向也预留了足够的接线弯曲空间，接完线之后盖上柜内的线槽盖板也不会压到导线。

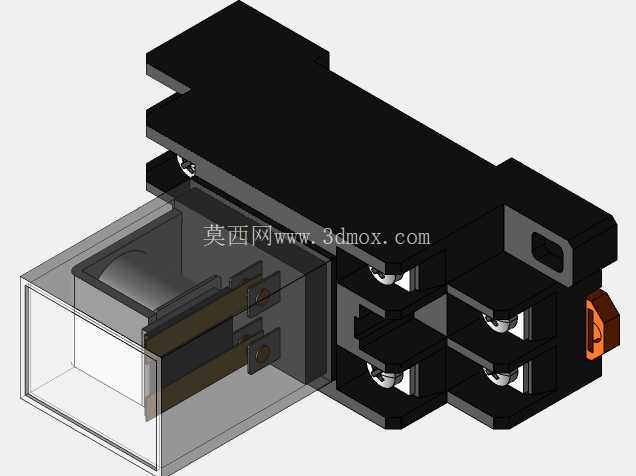

　　设计这款三维模型的时候，重点还原了实际产品的安装边界细节：底座的导轨卡槽尺寸完全按照35mm标准导轨的公差范围做了匹配，卡扣的活动行程也和实物一致，模拟安装时能准确呈现卡入导轨、锁止固定的整个动作逻辑；接线端子的开孔深度、螺丝的下沉位置都按照实物的尺寸做了还原，在做柜内布局的三维布线时，可以直接调用这个模型模拟接线的弯曲半径，避免出现设计阶段预留空间不足，现场接线时导线弯折过度或者和其他元件干涉的问题。透明上壳和黑色底座的配合间隙也做了准确还原，能直观呈现壳体的装配关系，做结构验证的时候可以直接检查外壳和内部线圈、触点组件的配合公差，避免出现壳体扣合不到位的问题。

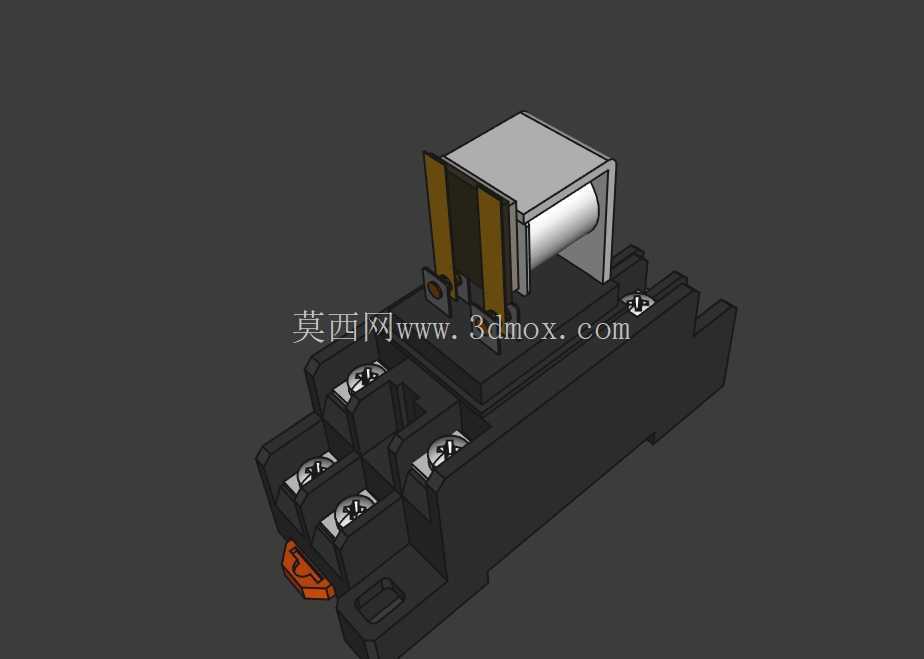

　　在实际的设备应用场景里，这类继电器通常会成组排布在柜内的导轨上，每一组对应几个输出点位的控制，比如自动化生产线的传感器信号中转、小型气动设备的电磁阀控制、暖通设备的风机回路切换，都会用到这类元件。它的触点负载能力适配常规的AC220V、DC24V回路，能满足大部分工业现场的小功率负载驱动需求，底座的通用化设计也让备件替换的成本更低，不需要针对特定品牌备货，只要是同规格的DIN导轨安装继电器都能直接替换使用。建模的时候也充分考虑了不同设计场景的调用需求，各个部件的装配层级做了清晰的拆分，需要做内部结构展示的时候可以单独隐藏透明上壳，露出内部的线圈、衔铁、触点组件，做安装示意的时候可以单独显示底座和导轨的配合部分，不管是做电气设计的布局验证，还是做教学演示的结构拆解，都能直接适配使用需求。
