车间壁挂式十八格喷雾罐收纳置物架

　　这款多层斜置置物架主要面向机加工车间、装配工位、维修班组以及小型喷涂作业区的耗材定置管理需求，用来集中存放自喷漆、脱模剂、清洗剂、防锈油、润滑喷剂等常用手持气雾罐。现场作业中，这类圆柱形罐体如果直接堆放在工作台面或地面，很容易滚落、沾染切屑液，也会因随手放置造成取用混乱；架体将罐体按行列分隔后，能够配合工位5S管理，让常用喷剂处于可视、可及、可清点的状态。

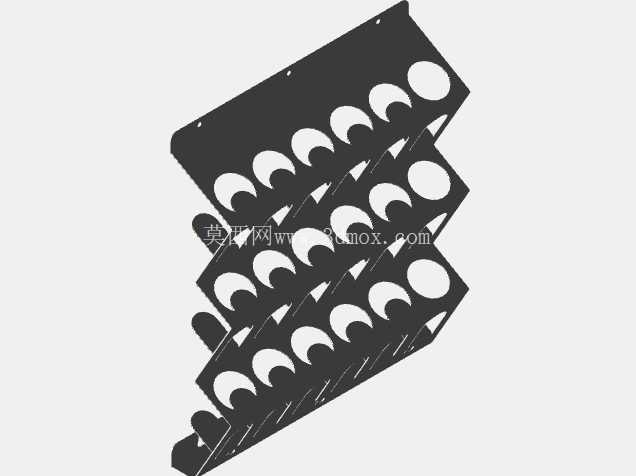

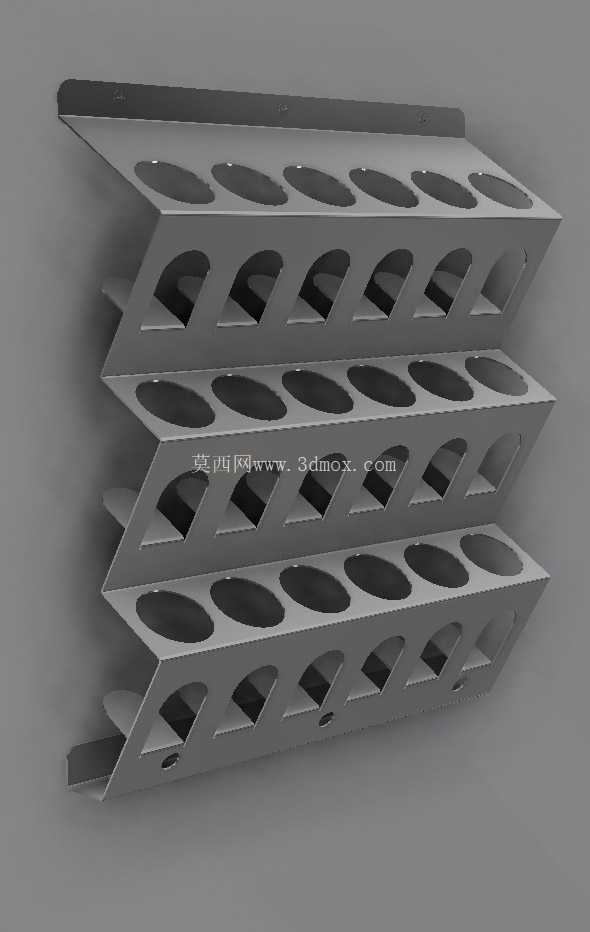

　　结构上采用薄板折弯成型的思路，主体由背板、多层承托板和侧边加强折边组合而成。每层板上加工出两排圆孔：靠上一排孔径略大于罐身，用于罐体穿过并保持直立趋势；靠下一排为斜向长圆孔，供罐身下部倚靠和限位。罐体放入后呈统一倾斜姿态， cap端朝向操作者，既便于快速识别颜色和标签，也能避免罐体向前滑出。多层错位布置使上下层之间互不干涉，拿取任意一格时不需要挪动相邻罐体。

　　从安装边界看，架体依靠平整背板贴墙固定，可通过膨胀螺钉或自攻螺钉安装在砖墙、彩钢板隔墙、工位背板及木质工具墙上；背板预留的安装孔位需要在建模时与层板孔位错开，防止螺钉与罐体发生干涉。架体整体宽度按十八罐容量分三列、六层左右规划，深度以容纳常见400ml左右气雾罐为准，罐体倾斜后后端不超出背板范围，前端 cap略低于层板前缘，保证通道侧没有突出磕碰点。层间距结合罐体直径和手持取放空间设定，手指可伸入 cap两侧，冬季戴薄劳保手套时也能顺利拔取。

　　设计时需要重点控制薄板刚性与孔边强度。承托板长期承受罐体径向载荷，若板材过薄，满载后会出现中部下挠，导致孔位变形、罐体歪斜；因此两侧采用下折边增强，背板与层板之间建议采用折边咬合、点焊或螺钉连接，形成类似梯框的稳定骨架。孔口应去毛刺并做小圆角，避免刮伤罐身标签；靠近操作者的前缘可增加折边，既提高板件抗弯截面，也减少锐边划伤风险。

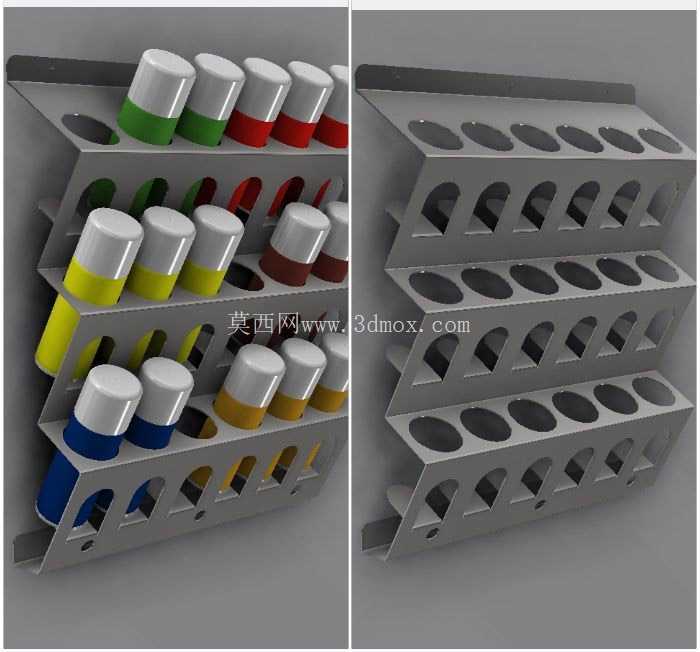

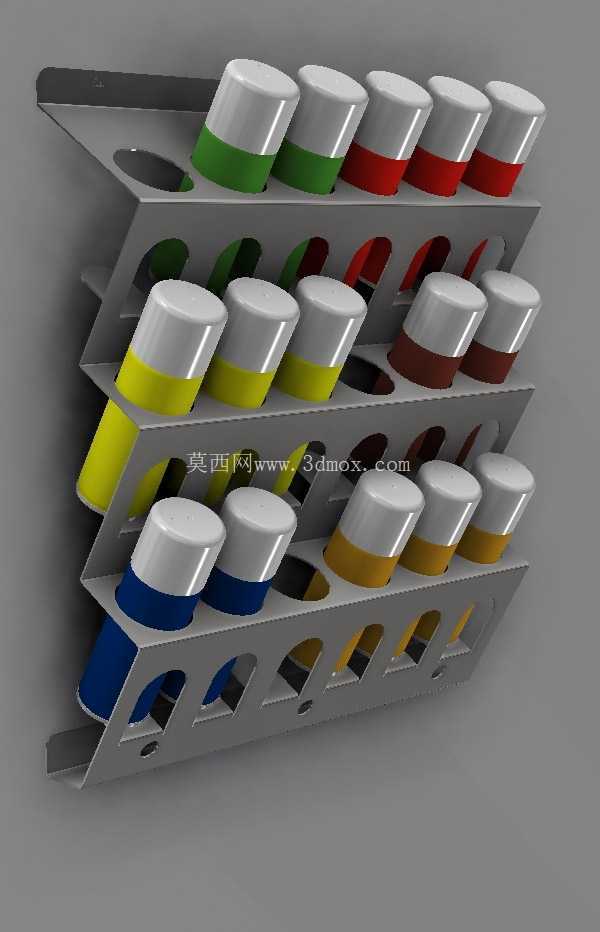

　　在实际布局中，该架既可作为车间家具套件的一部分，安装在工具柜、工作台或维修墙面上，也可独立固定在喷涂房外、装配线旁、模具保养区等位置。罐体按颜色、用途分区摆放后，红色警示漆、绿色防锈剂、黄色清洗剂、蓝色润滑剂等能够形成直观的目视化管理。架体镂空结构有利于灰尘和残液掉落，清洁时可直接擦拭层板；金属材质也比塑料盒更耐车间磕碰和轻微溶剂接触。

　　三维建模过程中，应先确定常用气雾罐的外径、总高和 cap直径，再反推穿孔直径、斜孔位置及层板倾角。孔位阵列要保证相邻罐体 cap之间留有间隙，背板固定孔需避开最上层罐体尾部；侧边封板与层板交接处保留焊接或折边连接面。若用于激光切割与折弯加工，展开图中需统一孔径、标注折弯方向，并核对最下层斜孔与背板的距离，防止折弯后孔位被遮挡。整体结构不依赖复杂模具，适合小批量定制，也便于根据工位墙面宽度调整列数和层数。
