车间悬臂式长物料金属存储货架

　　这套结构针对棒材、管材、型材、长条板材等常规托盘货架难以稳定承放的物料而设计，核心思路是把单侧承载面完全敞开，避免立柱阻挡长件取放。现场使用时，行车吊带或手动液压搬运车可从架体正面直接接近货位，整捆钢管、铝型材、角钢、槽钢沿悬臂方向送入，不需要像横梁式货架那样反复对位插叉，也减少了长料拖地、斜靠墙面带来的变形和安全隐患。

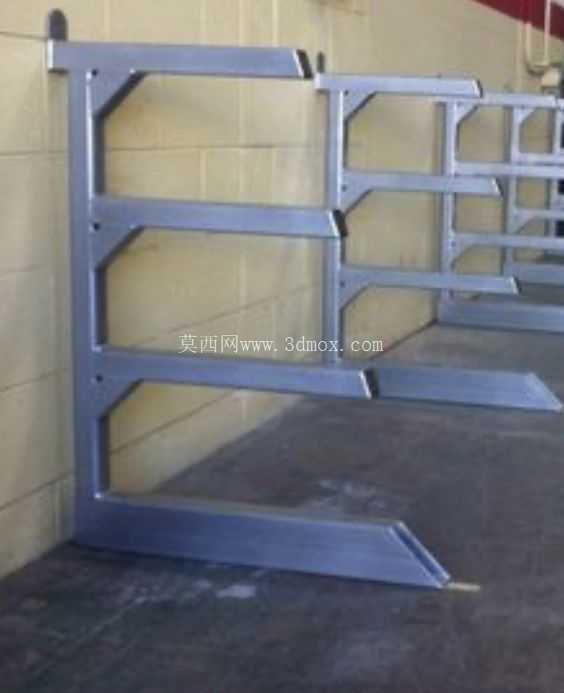

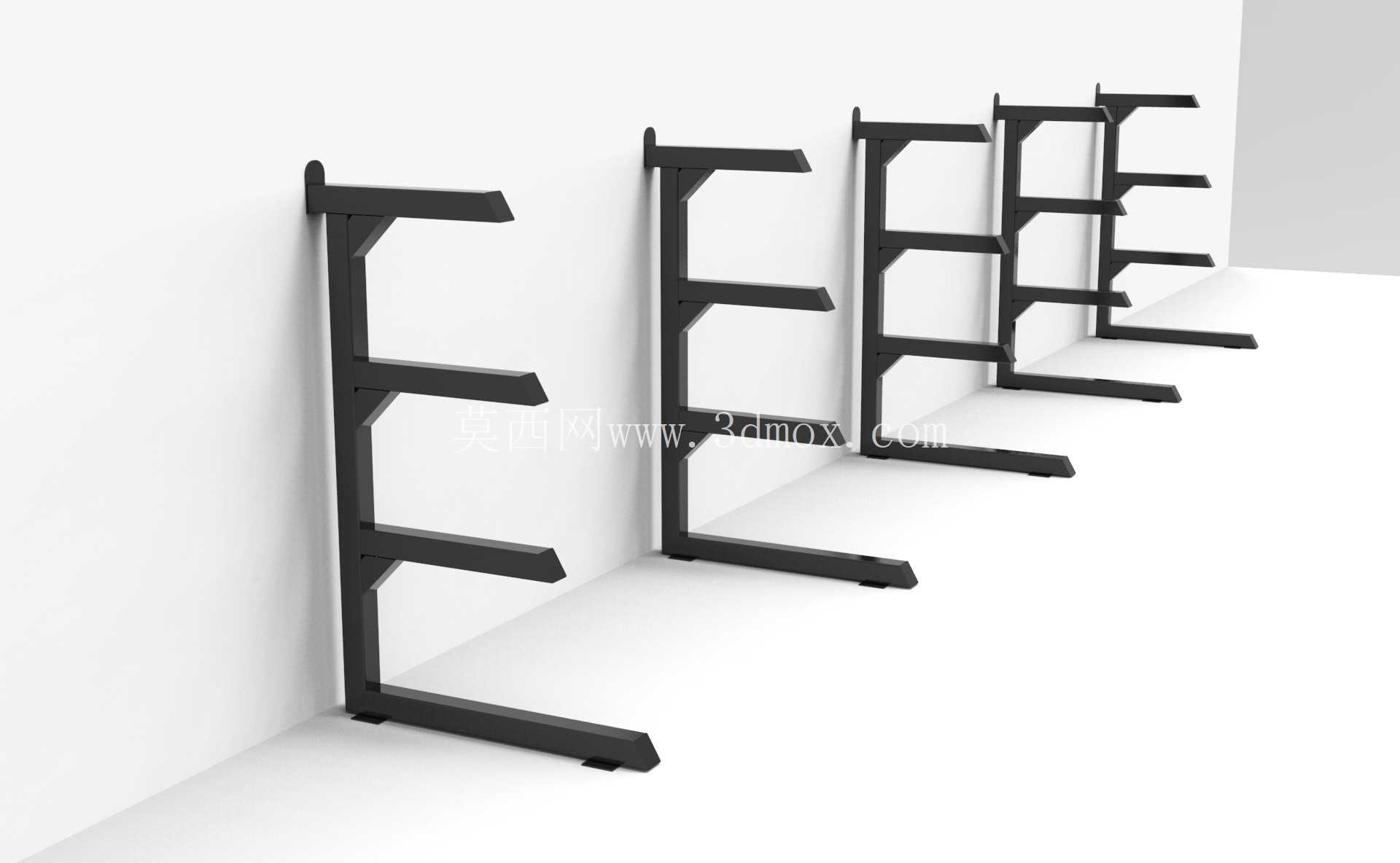

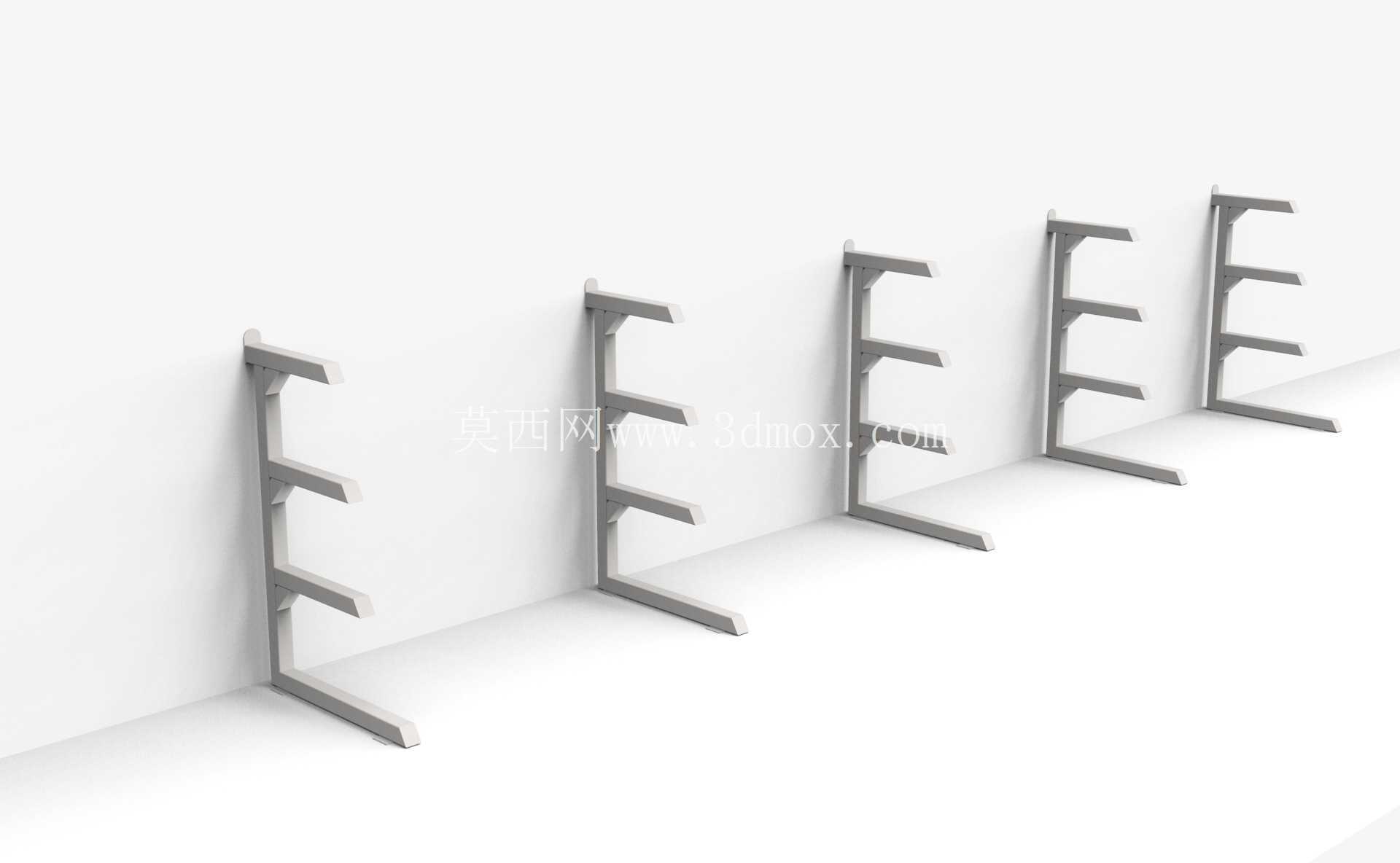

　　架体采用落地立柱加外伸托臂的组合方式。主立柱承受竖向载荷并通过底部支腿将力传递到地面，悬臂按多层间距布置，形成独立存放面。托臂端部保留上翘限位结构，作用不是装饰，而是防止圆钢、管材在轻微碰撞或取放窜动时向外滚落。最下层承托面贴近地面，适合放置重量较大、长度较长的捆料；上层托臂可存放较轻、取用频次较高的型材。多组架体并排布置时，能够形成连续的长物料存储区，相邻立柱之间保持开放通道，便于按规格分区。

　　从结构受力看，悬臂根部是弯矩集中区域，因此立柱与托臂连接处采用加强三角支撑，使载荷从托臂端部向立柱腹板连续传递。底部横向支腿向物料侧伸出，形成抗倾覆力臂；安装时应在支腿底板位置设置地脚固定点，尤其在单侧满载、车间叉车通行振动较大的场景下，不能仅依靠架体自重维持稳定。若用于存放钢、铝等重金属材料，单臂承载余量、立柱间距和地面混凝土强度需要同步校核，不能只按外形层数估算容量。

　　外形边界设计要同时兼顾物料长度和作业通道。悬臂伸出长度决定单件物料可搭接的深度，过短会导致长料重心外移，过长则会增加根部弯矩并侵占通道。立柱高度由层数、层间距和最高取料方式共同决定；层间距不是均匀固定值，而应结合常见物料捆径、吊具作业空间和人工摘挂吊带的便利性设置。架体背面若靠近墙面，应保留安装和紧固空间；正面则需满足搬运设备转弯、长料进退以及人员观察货位的要求。

　　建模时把立柱、托臂、斜撑、底脚和限位端头拆分为可复用构件，有利于后续按承载等级改型。托臂可根据需要做成固定间距或可调孔位结构：固定形式焊接后整体刚性好，适合稳定批量仓储；可调孔位形式适应性更强，适合物料规格频繁变化的维修车间和试制工段。表面处理通常采用喷塑或涂漆，重点覆盖焊缝、切口和连接孔边缘，以提高车间潮湿环境下的耐久度。

　　在实际选型中，这类架体常见于机械加工车间备料区、钢结构加工场、铝型材切割工段、模具材料库和管材配送仓。它解决的不是零散小件管理，而是长条形、易滚动、难以堆垛物料的定置存放。布置时可按材料种类划分区段，将重型钢材放在低层和靠近立柱根部位置，将铝合金、薄壁管等较轻材料放在上层；圆棒类物料应避免跨度过大形成弯曲，薄板类材料则可配合垫梁或木方分散接触压力。通过这种开放悬臂布局，车间能够把原先靠墙堆放、地面散放的长材料转为分层承载，取料路径更直接，库存规格也更容易目视核查。
