商业工业上支架货架导轨钣金结构

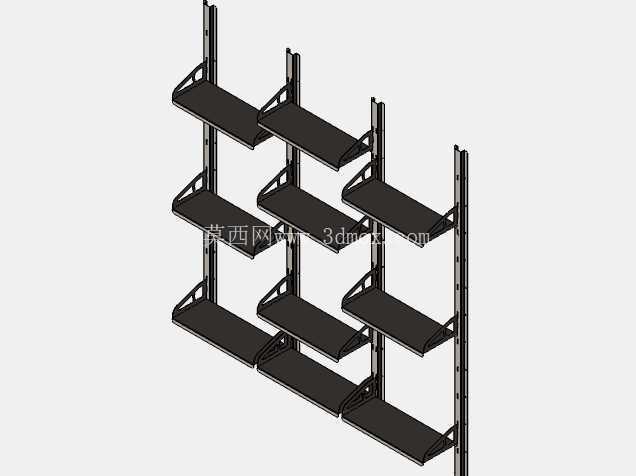

　　该钣金货架导轨结构主要面向商业仓储、工业车间备料区、维修工位旁的轻型物料存放场景，也可用于门店后场、装配线边的工具与半成品暂存。整套结构以竖向立柱为承载主干，搭配多层悬臂式置物托板，依靠导轨式定位槽实现层距灵活调整，不需要在现场额外焊接，拆装和层位重组都比较方便。

　　从实际用途看，这类上支架货架并不追求重型托盘载荷，而是侧重中小件物料的分类摆放。立柱上连续排布的定位孔/槽既是导轨功能的一部分，也决定了托板支架的安装边界；托板两侧的折弯支撑件与立柱挂接后，形成三角传力路径，竖向载荷先由托板传到侧边支撑，再通过挂接点传到立柱，最终由底部落地段传到地面。

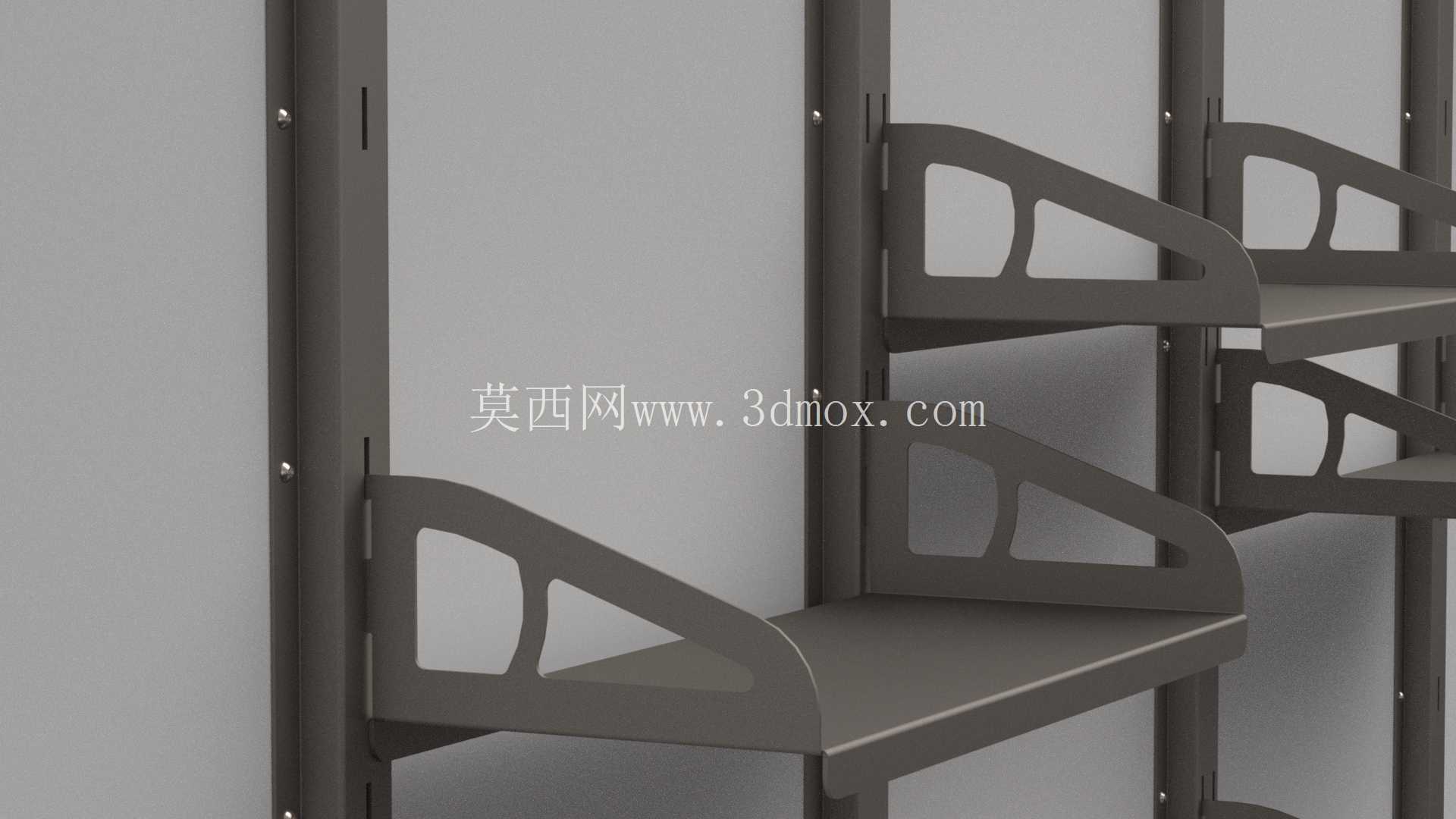

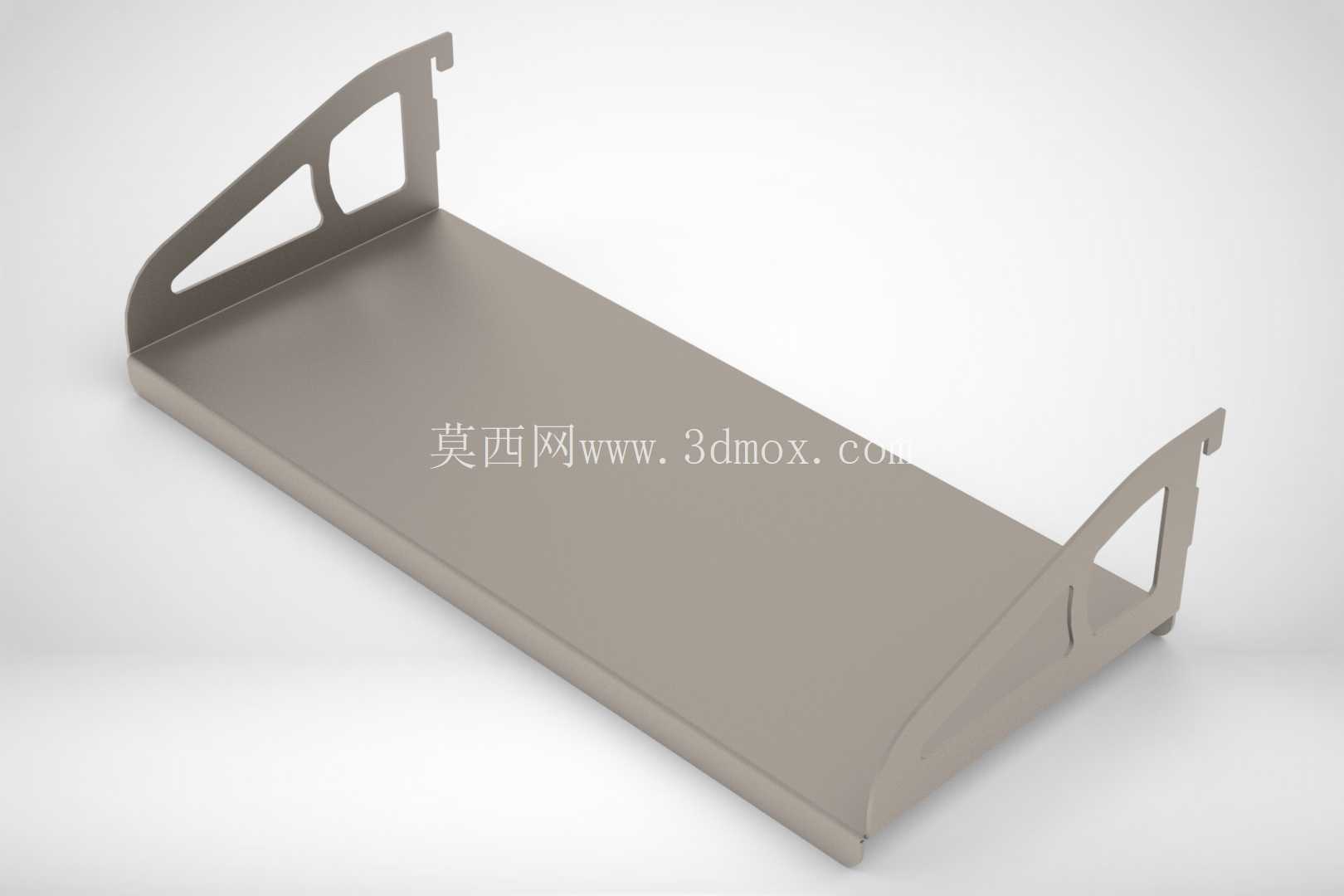

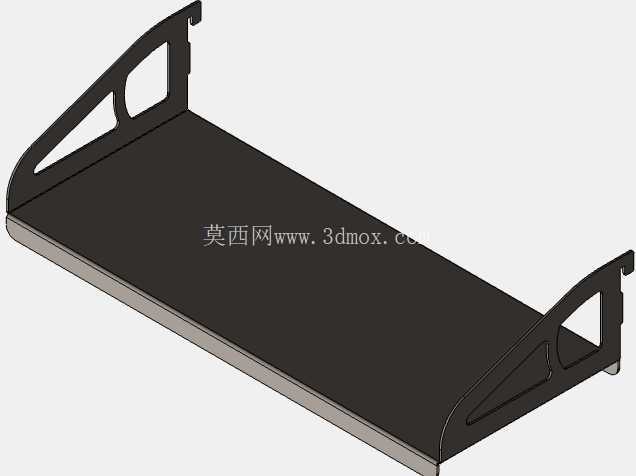

　　外形上，立柱采用狭长钣金截面，适合靠墙或设备旁布置；24x10 的规格对应导轨/立柱方向的关键安装尺寸，设计时需要重点校核孔位间距、托板宽度与伸出长度之间的关系。托板边缘做折弯翻边，一方面提高薄板刚性，减少空载和加载后的板面颤动，另一方面避免平直锐边，便于人员取放物料。侧边支撑件不是简单平板，而是带加强轮廓的钣金折弯件，根部与立柱接触位置承受较大弯矩，因此在建模时需要保留折弯半径、搭接面和挂接钩的真实形状，不能只按外观片体处理。

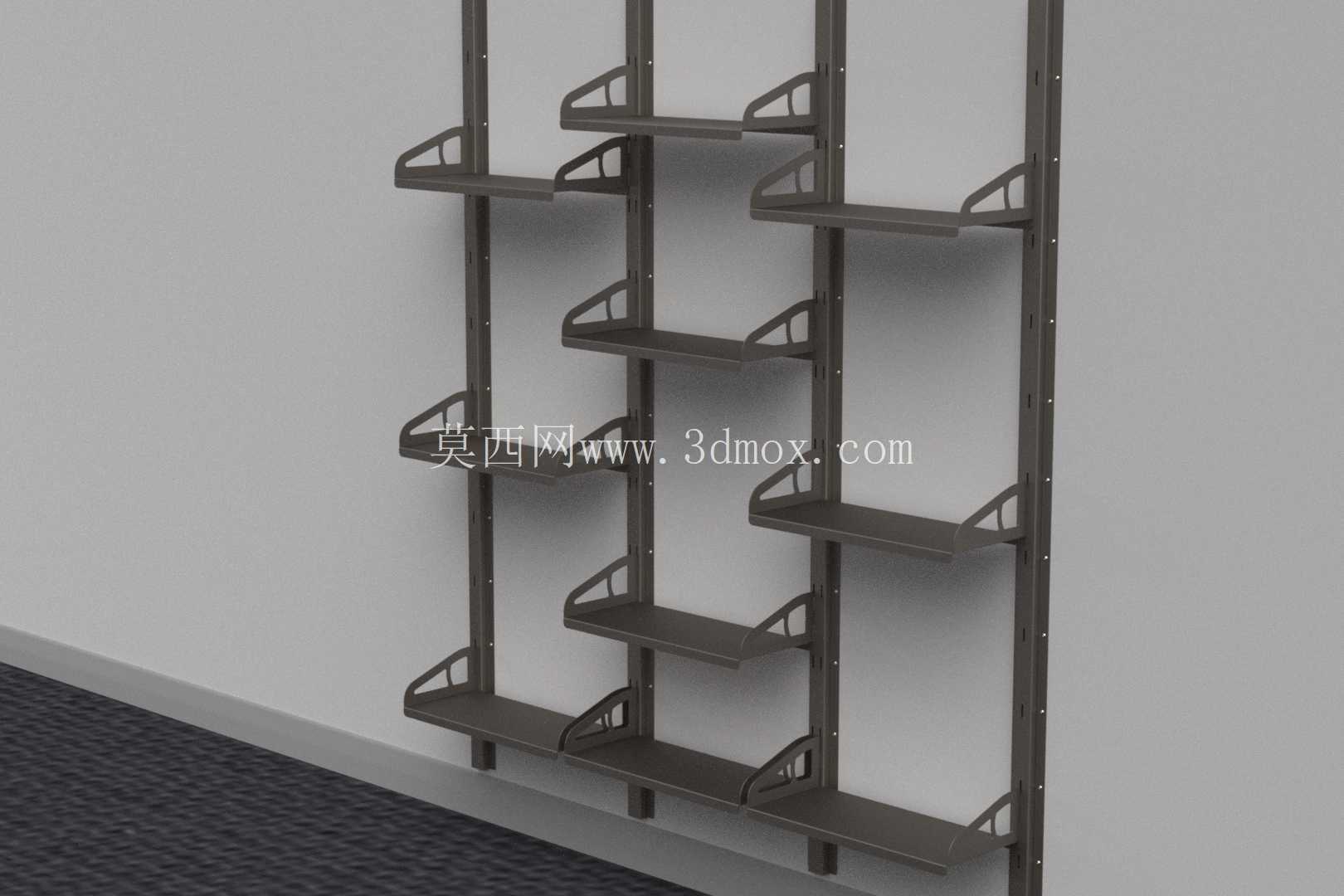

　　设计思路上，钣金件优先考虑等厚展开、折弯工序和孔位一致性。立柱的连续孔槽适合冲压或激光切割后折弯成型，孔距统一可降低加工误差对装配的影响；托板与支撑件之间通过折边、卡扣或紧固件组合，形成稳定的层架单元。多层托板在高度方向错开布置，既保证单件取放空间，也让立柱受力沿高度分散。若用于车间线边，可将常用工具、检具、小箱体放在较低层，较轻或频次较低的物料放在上层；若用于商业后场，则可按包装类别、周转频次调整层距。

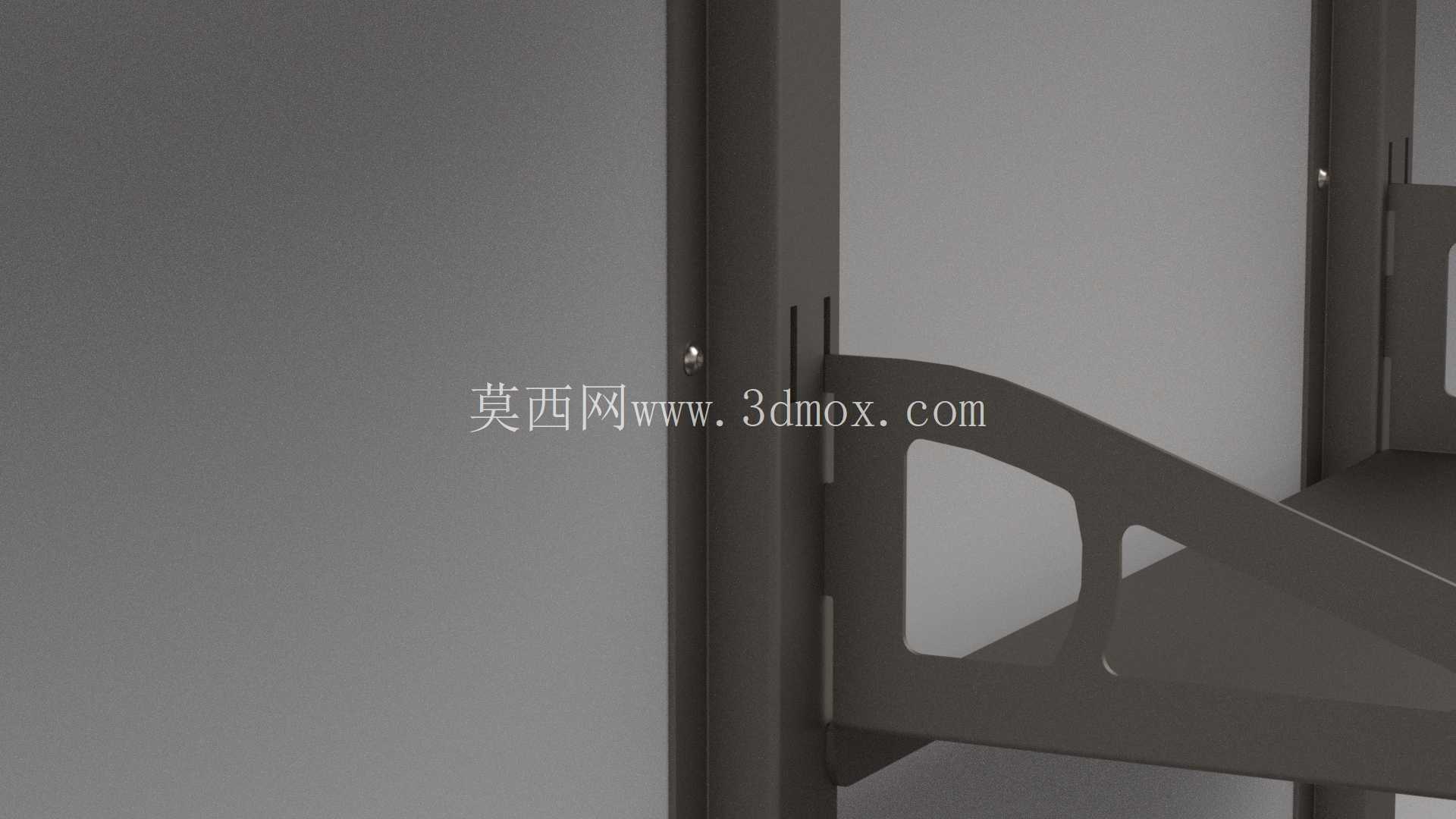

　　安装边界方面，竖向立柱需要保证落地平直，靠墙布置时应预留挂接件操作空间；托板左右支撑必须处于同一水平孔位，避免偏载造成单侧卡滞。模型中立柱、托板、侧边支撑和挂接结构的相对位置清晰，能够直接用于检查装配干涉、展开料厚方向、确认层板调节范围，以及评估人工取料时的手臂活动空间。对于结构设计人员，该结构的参考价值在于把薄板折弯、孔槽导轨、悬臂承载和快速装配结合在同一套轻型货架中，建模时应重点关注钣金折弯中性层、孔边距、支撑件搭接长度以及立柱局部孔位的压溃风险。
