定柱式旋臂起重吊运设备结构

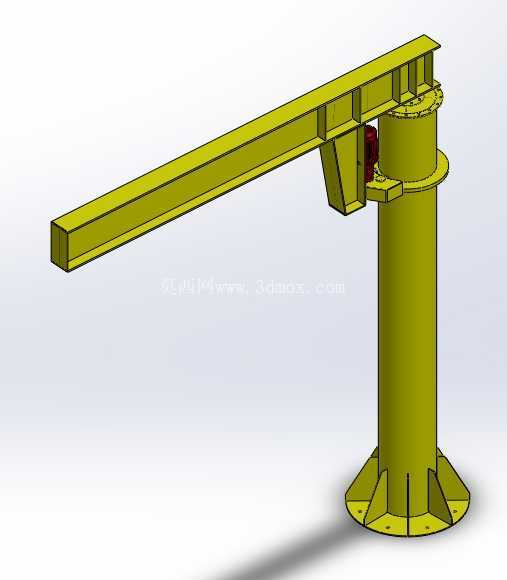

　　该套三维结构围绕定柱式旋臂起重设备展开，主体由底部圆形法兰底座、竖向承重立柱、上部回转支承座、水平伸出臂架、电动葫芦行走轨道及端部限位构件组成，整体采用焊接钢结构思路搭建，适用于机械加工车间、装配工位、仓储检修区、小型零部件中转场地等固定点位的短距离吊运作业。设备以立柱作为垂直承载核心，底座通过地脚螺栓与混凝土地面连接，底板上方布置多块径向加强筋板，将立柱传递下来的弯矩、轴向载荷均匀扩散到基础接触面，避免单点应力集中；建模时底座法兰预留了完整螺栓孔位，筋板与圆柱筒体之间采用连续焊接结构，实际选型需结合额定起重量、臂架总长和作业半径校核基础厚度及地脚规格。

　　水平臂架从立柱上部向单侧伸出，截面采用箱形梁形式，上翼缘、下腹板和侧向封板共同承担葫芦轮压与吊重产生的弯曲载荷。臂架下侧集成葫芦运行轨道，电动葫芦可沿臂长方向移动，配合立柱顶部回转机构实现扇形作业覆盖。与桥式起重机相比，这类旋臂吊不需要占用厂房整跨梁轨，也不依赖大面积厂房柱网，适合在机床上下料、模具翻转、设备维修、工件装配等局部工位使用；当生产区域存在频繁、小吨位、重复性吊装任务时，它可以减少人工搬运强度，也能弥补叉车在狭窄通道内转向不便的问题。

　　从结构布置看，回转支承位于立柱顶端与臂架根部之间，承担竖向力、水平力和倾覆力矩。臂架根部设置加强封板和连接座，使轨道梁在回转中心附近形成刚性过渡；根部下方还可见驱动或支承相关组件，用于实现臂架绕立柱轴线旋转。臂架远端保留端部止挡位置，防止葫芦行走越程；靠近立柱处则布置供电、限位和安装维护空间。三维模型中各板件、筋板、法兰和螺栓连接区域均有明确表达，便于设计者进一步展开焊接件拆分、工程图出图、件重估算和干涉检查。

　　外形边界主要由立柱高度、臂架伸出长度、底座直径和葫芦下垂高度决定。安装时不仅要核对设备自身占地，还需预留臂架旋转扫掠范围，确保周围立柱、管线、设备外壳和人员通道不在回转半径内形成碰撞。底座下方应保证基础平面平整，地脚孔位置与现场预埋板或膨胀螺栓方案匹配；若设备布置在车间墙边，需重点核算臂架在最小仰俯状态下与墙面、柱脚、操作台之间的安全间隙。臂架下方为有效吊运行程区，吊钩最低位置、工件最大高度和地面堆放高度需要共同确认，避免出现额定行程满足但实际工件无法越过设备或料箱的情况。

　　设计思路上，该类设备强调“固定立柱、局部覆盖、轻快吊运”。立柱截面尺寸和壁厚服务于稳定性，臂架梁高服务于挠度控制，回转支承规格服务于旋转寿命，轨道直线度则直接影响葫芦运行平稳性。板件焊接后需控制臂架旁弯和下挠，尤其是长悬臂状态下，自重与额定载荷会使端部产生明显挠度；若用于精密装配，可在结构校核阶段提高刚度裕度，并在轨道安装时预设上拱或调整垫片。底座筋板数量、厚度和焊缝高度不应只按外观确定，而应结合最不利工况下的支腿反力进行复核。

　　在实际使用中，旋臂吊通常承担单机位辅助吊装任务，例如将毛坯件吊至车床夹具附近、将装配完成的泵体或阀组转移到检验台、将维修中的电机从机架上移出等。它不适合长距离跨区搬运，也不应替代大吨位桥式起重机，但在固定工作半径内具有路径短、操作直接、等待时间少的特点。模型将立柱、臂架、回转座、底座和葫芦轨道之间的装配关系完整呈现，可用于工位布局规划、钢结构细节设计、吊装范围验证以及与现场输送带、操作平台、检修通道等周边设施的空间协调。
