跨骑式摩托车整车底盘动力总成结构

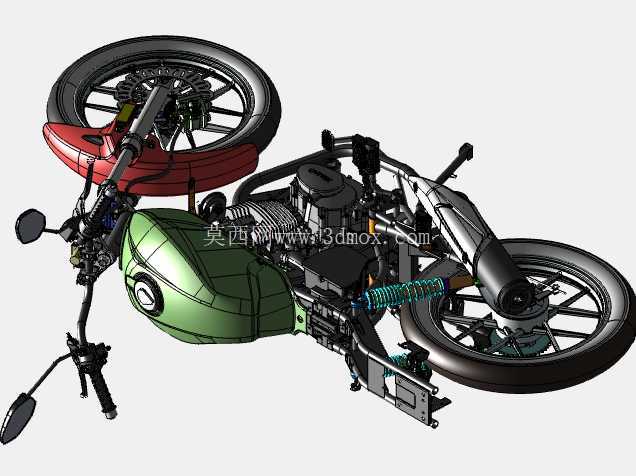

　　这套三维结构围绕跨骑式两轮摩托车的整车底盘展开，覆盖车架、前后车轮、前叉转向系统、后摇臂、悬架、动力单元、排气、脚踏、侧撑、后视镜及主要操纵杆件，适合用于整车布置校核、零部件干涉检查、改装方案推演和教学演示。

　　从实际使用场景看，这类车型面向日常通勤、城郊道路行驶和轻型机动出行。整车需要在有限轴距内平衡转向灵活性、直线行驶稳定性、制动安全和维修可达性。模型中前后轮采用辐条式轮辋结构，轮胎、轮毂、制动盘和轮轴关系清晰，可用于检查轮胎跳动包络、挡泥板间隙以及转向极限位置下的空间冲突。前轮通过前叉与转向立管连接，车把、后视镜、操纵拉索和制动管路在模型中均有体现，设计时需要重点关注转向锁止角、手把摆动范围以及驾驶员手部操作姿态。

　　车架部分承担发动机、悬架、座椅、油箱和附件的安装基准作用。主梁、后段支撑管、发动机吊点和摇臂铰接位置共同构成受力骨架。工程布置时，发动机并非孤立装配，而是通过多点悬置与车架连接，悬置点的位置直接影响振动传递、拆装顺序和链条张紧调节空间。模型中发动机区域包含缸体、散热片、进气、排气、链轮和周边护板，能够直观呈现动力总成在车架中的嵌入方式。

　　后悬架采用摇臂配合弹簧减振器的形式，摇臂前端与车架铰接，后端支承后轮轴，减振器斜向布置以吸收路面冲击。设计该区域时，需要同时校核后轮上下跳动、链条松紧变化、减振器压缩行程和排气管道距离。若用于改装或结构优化，后摇臂刚度、链轮共面性、制动卡钳安装面和后轮轴锁紧空间都是不能忽略的细节。模型中侧撑、脚踏和换挡制动杆件位于发动机两侧，这些部件虽然尺寸不大，却直接关系到驻车稳定性、脚部操作空间和低速操控安全。

　　外形与安装边界方面，摩托车属于人机耦合很强的交通工具，不能只看单个零件尺寸。前轮转向时，轮胎、前挡泥板、前叉和车架立管之间必须保留连续间隙；后轮在悬架压缩和链条张紧调整时，需要与摇臂、后挡泥板、排气和传动部件保持安全距离。油箱、座椅和侧盖构成乘员接触区域，其外形既要容纳内部部件，也要为膝盖夹持、上下车和驾驶姿态提供合理空间。

　　建模思路上，该结构以整车装配关系为核心，先确定前后轮接地点、轴距、转向轴线和发动机主轴位置，再向车架、悬架、操纵系统和外覆盖件扩展。这样可以避免零件单独建模后无法装配的问题。对于结构设计人员，模型可用于检查发动机吊点强度方向、轮轴受力路径、减振器安装角度以及紧固件操作空间；对于选型人员，可据此评估轮胎规格、制动盘直径、减振器行程、链轮布局和脚踏位置是否匹配目标车型；对于三维建模从业者，该装配体也提供了复杂机电产品中管线、杆件、旋转件和覆盖件协同布置的参考。

　　在工程细化阶段，还应结合实际载荷补充焊接节点、轴承配合、螺栓预紧、材料厚度和制造公差。摩托车行驶中会受到制动反力矩、路面冲击、链条拉力和转向侧向力，车架与摇臂铰接区、前叉立管、轮轴安装座和发动机悬置处均为关键受力部位。通过三维装配体提前发现干涉和维护空间问题，能够显著减少后期样机反复修改的成本。
