三轴低平板半挂运输车架结构

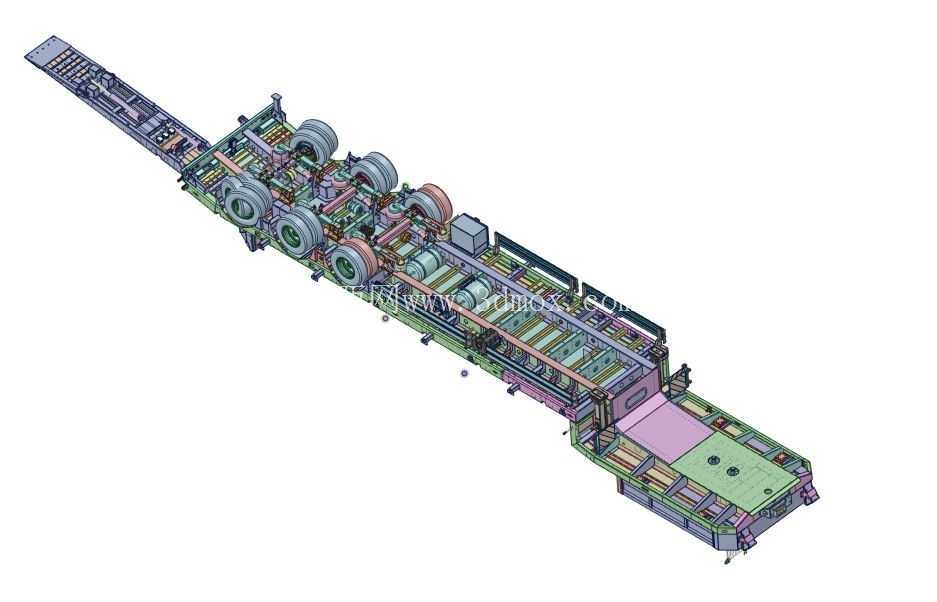

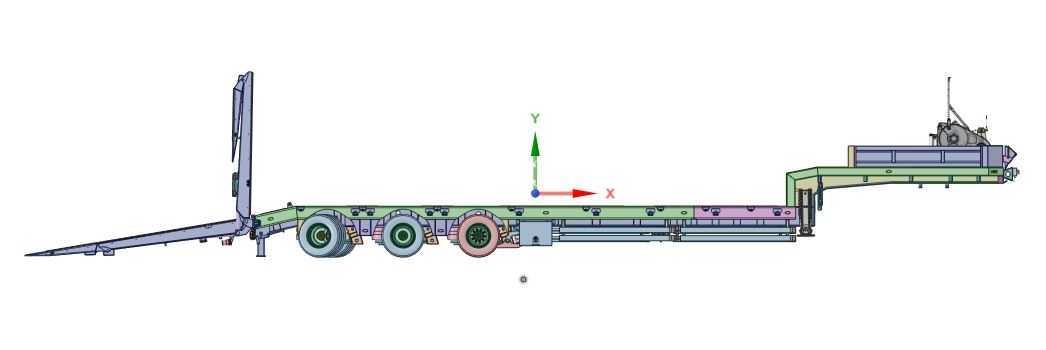

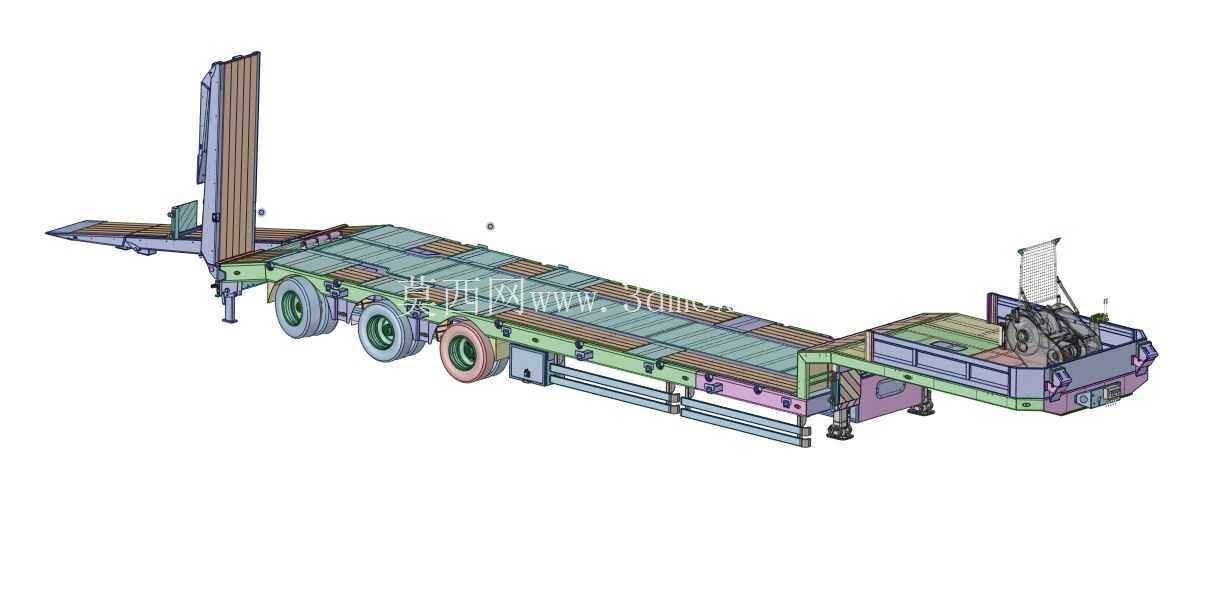

　　该三轴低平板半挂车主要面向工程机械、大型钢结构、工业罐体、重型设备及不可拆解货物的道路转运场景，常见于设备制造厂、港口堆场、工程项目部与大件物流车队。相比普通栏板半挂，低平板结构把主承载面尽量压低，使装载后的整机高度得到控制，既能满足道路限高要求，也能降低重心，改善挖掘机、装载机、压路机等设备自行上下和长途运输时的稳定性。模型中车架采用前鹅颈、中部低承载平台、后部轮轴区及尾部爬梯衔接的布置。前端鹅颈区域用于与牵引座配合，承担牵引、转向和竖向载荷传递；中部平台保持较长、较宽的平直承载面，适合放置履带机械、箱体设备和长尺寸构件；后部三轴集中布置，在满足轴荷分摊的同时缩短车尾悬伸，为爬梯安装和设备上下提供空间。尾部的斜坡爬梯是该类挂车的重要功能部件，模型中可见其向地面延伸的形态，工程设计时需要重点校核跳板在履带设备碾压时的弯曲刚度、铰接点强度以及接触地面时的支撑状态。爬梯角度不能过大，否则工程机械底盘容易在过渡位置磕碰；也不能过长，否则会增加整备质量和车尾外伸。实际结构中常采用型钢焊接骨架并配合防滑板面，必要时设置弹簧助力或液压翻转机构，以降低人工操作强度。车架主体通常以纵梁为核心承载路径。

　　低平板半挂的纵梁多采用焊接工字梁或箱形梁，沿鹅颈、平台和轮区变化高度：牵引区需要承受牵引座集中载荷，截面较高；中部低平台受离地间隙限制，梁高受限，需通过加大腹板厚度、优化翼缘宽度或设置横梁来保证抗弯抗扭；轮轴区则要兼顾悬架安装、轮胎跳动空间和制动管路布置。横梁按载荷分布间隔设置，与纵梁形成网格骨架，上方铺设防滑钢板或承载面板，边缘设置边梁、绳钩和挡料结构。三轴布置适合较重货物的轴荷分配。设计时需要结合额定总质量、牵引座承载、轮胎规格、板簧或空气悬架形式，对各轴轴荷进行平衡；轴距过小会影响轮胎跳动和转弯通道，过大则降低承载面利用率并增加倒车难度。

　　模型中车轮、悬架及底盘附件的相对位置，可用于检查轮罩与平台下方空间、制动气室安装、车桥维护间隙以及侧向通过性。外形边界方面，这类挂车需围绕道路运输限值控制总长、总宽、平台高度、鹅颈抬升量和尾部回转半径。前端牵引销位置决定与牵引车的匹配关系，牵引销至后轴的距离影响转弯扫掠和轴荷；中部平台宽度要兼顾大型设备履带间距，同时不能超出法规宽度；后轮区上方若有轮罩或凸台，应在装载方案中避开设备底部薄弱部位。模型还体现了前支腿区域的结构逻辑。挂车脱离牵引车时，前支腿承担前部载荷，因此支腿安装座必须与鹅颈纵梁可靠连接，并在落地时保证车架基本水平。

　　管路、线束、储气筒、挡泥板和灯具等附件虽然不是主承载件，但在三维布置中需要同步检查，避免与车架焊缝、上装货物和牵引运动发生干涉。从建模角度看，该结构适合用于挂车总体方案校核、焊接件层级划分、装载模拟和工程图深化。通过三维装配可以直观确认鹅颈过渡曲线是否会影响牵引车转向间隙，低平台下方是否留有足够悬架行程，尾部爬梯收起后是否固定可靠，三轴轮胎在满载扭转工况下是否出现异常接触。对于结构设计人员，还可在此基础上施加牵引、制动、扭转和跳板集中载荷，识别高应力区域并调整板厚与加强筋位置，使整车在轻量化与耐久性之间取得平衡。
