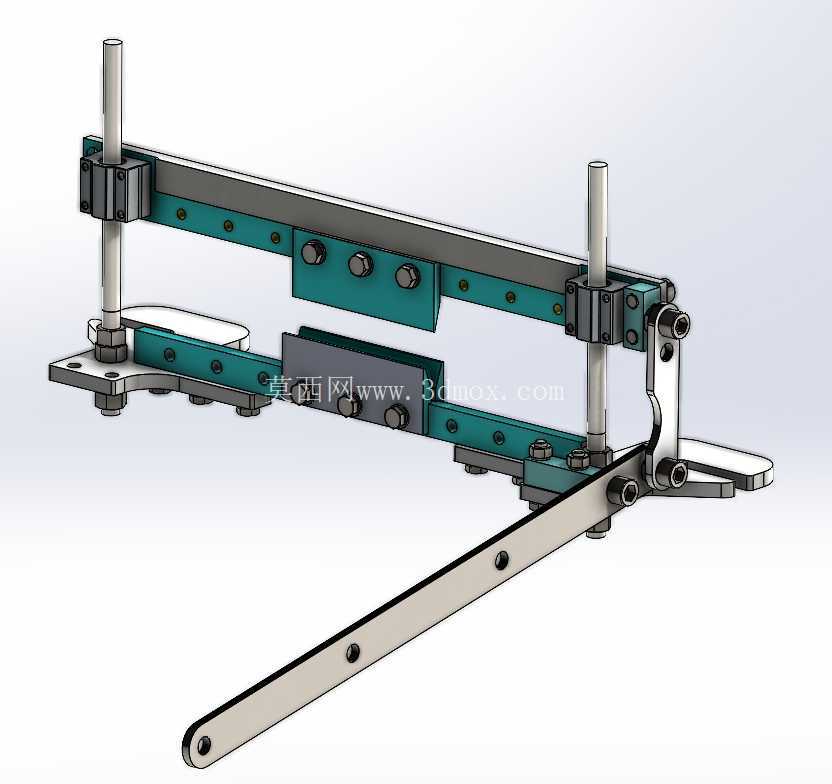

手动杠杆式薄板折弯工装结构设计

项目分类:工装 发布时间:2024-11-25 ID:807937
  • 手动杠杆式薄板折弯工装结构设计

  这套手动板材折弯工装主要面向小型钣金加工场景,在维修车间、五金试制工位、教学实训场所以及小批量非标件生产线上都能见到同类结构的应用。它不需要外接动力源,依靠操作人员扳动长手柄即可完成薄金属板的折线压弯,适合加工铝板、薄钢板、铜板等常规钣金材料,常见于配电箱小支架、设备护板边角、通风管道接口、灯饰五金件以及日常钣金修配作业。

  从实际用途来看,该装置解决的是小型钣金件折弯时缺乏专用折边设备的问题。普通车间若配置大型数控折弯机,不仅占用场地大,对超薄小板料的对位也不够灵活;而这类台式手动工装可以直接固定在工作台面上,工件推入定位后,通过上压梁压紧板料,再由摆动折边梁绕转轴翻转,使板材沿折弯线形成所需角度。手柄末端的长力臂经过连杆放大,操作人员在端部施加较小的力,就能在折弯刃口处获得足够的成型力矩,完成90度压边、钝角翻边或简单多道折线加工。

  结构设计上,整机采用框架式布置,两根立式导柱承担上压部分的升降导向,导柱与滑动座之间通过锁紧块和紧固件实现位置固定,保证压梁下行后与下模刃口平行。压梁和折边梁均采用长条型钢件加工,沿长度方向布置多组螺栓与调节垫块,用来补偿装配误差并均匀分布压紧力,避免薄板在折弯过程中出现滑移或局部压痕。底部工作台预留了安装孔位,可通过压板或螺栓固定在木质、钢制工作台面上,机架两侧的铰接转轴经过同轴度处理,使折边梁翻转时无明显卡滞。

  传动部分采用连杆杠杆方案,长手柄与摆臂、折边梁之间通过销轴连接,销轴端部设置垫圈和开口限位,承受反复扳动时的径向载荷。手柄长度按照人力输入习惯设计,操作人员站立在工装侧前方即可完成送料、对正、压料和折弯动作,作业动线短,不需要额外脚踏或气动控制元件。折弯角度可通过操作人员控制手柄摆动幅度来掌握,也可在折边梁下方增加角度挡块实现重复角度批量加工,适配多品种小批量的柔性生产需求。

  外形尺寸方面,该工装整体呈长台式布局,折弯工作长度覆盖常规小板料加工范围,能够满足多数护板、支架和装饰件的折边宽度;整机高度按照人工站立操作设定,导柱向上延伸形成稳定的上部支撑,底部 footprint 控制在普通工作台可容纳的范围内。安装边界上,需要在工作台面预留对应螺栓孔位置,并保证工装后侧留有手柄向下摆动的空间,前侧留出送料和取件区域;两侧铰接部位应避免与台虎钳、物料架等周边设备干涉。

  建模时对所有零件进行了完整表达,包括型钢梁体、导柱、滑动锁紧座、铰接销轴、连杆、手柄、紧固螺栓以及底部安装板,各配合面按照实际装配关系约束。导柱与滑座体现间隙配合,折边梁与机架体现回转副,连杆与手柄之间体现销轴连接,运动逻辑清晰。梁体上的多组螺栓孔、调节槽和定位面均按加工特征建模,能够直接用于结构校核、运动演示以及二次改制。

  在设计思路上,这套工装优先保证刚性、可制造性和维护便利性。主要受力梁选用标准型钢拼焊或栓接而成,板材下料后经钻孔、铣削刃口即可装配;易磨损的折弯刃口可通过更换垫块或堆磨修复,导柱和销轴属于通用加工件,备件更换成本低。对于需要频繁换产的试制车间,该结构还可以通过更换压条、调整挡规来适配不同板厚和折弯尺寸,无需复杂调试。

  实际使用中,板料放置在下部支撑面上,前缘靠紧定位挡边后,上压梁下行将材料牢固夹持,随后扳动手柄带动折边梁旋转,板材沿压梁刃口发生塑性弯曲。由于力臂较长,折弯过程平稳,操作人员能够通过手感判断材料屈服状态,对薄铝板、彩钢板等表面要求较高的工件,也可在压条接触位置增加聚氨酯或铜质垫层,防止划伤。整机没有液压、电气元件,故障率低,对厂房动力条件没有要求,适合作为钣金工位的基础成型工装,也便于在三维设计中作为手动杠杆机构、夹具设计和钣金工艺教学的参考案例。
