大承载电动旋转重型焊接装配转台

　　这套重型电动转台主要面向需要在固定工位上完成工件姿态变换的制造场景，常见于结构件焊接、机器人自动化上下料、大型部件装配、检测划线以及涂装工位。现场使用时，工件或工装夹具固定在圆形台面上，台面按设定角度回转，使操作人员或机器人不必围绕工件频繁移动，就能连续完成不同方位的焊缝、螺栓连接、表面处理或检测作业。

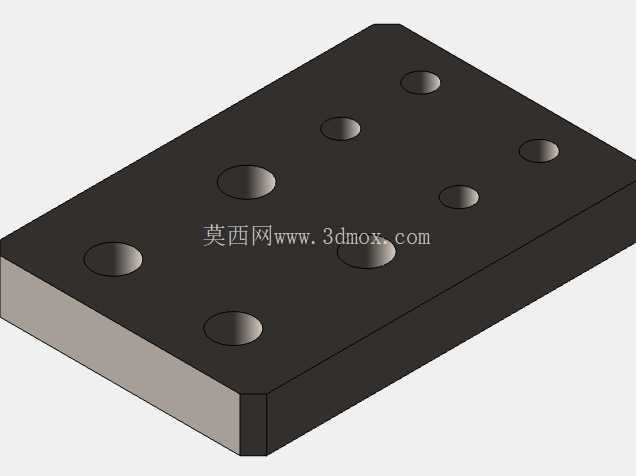

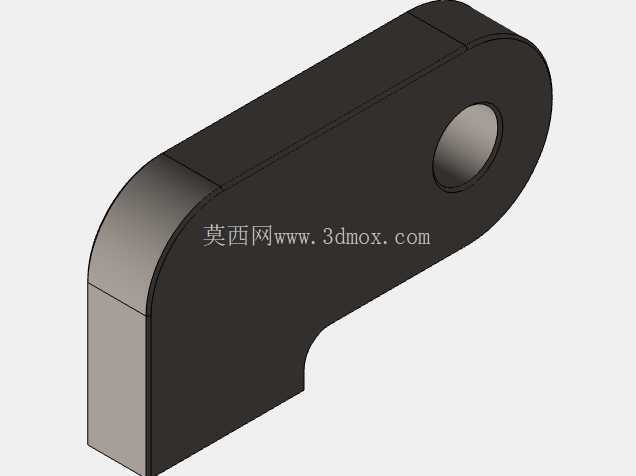

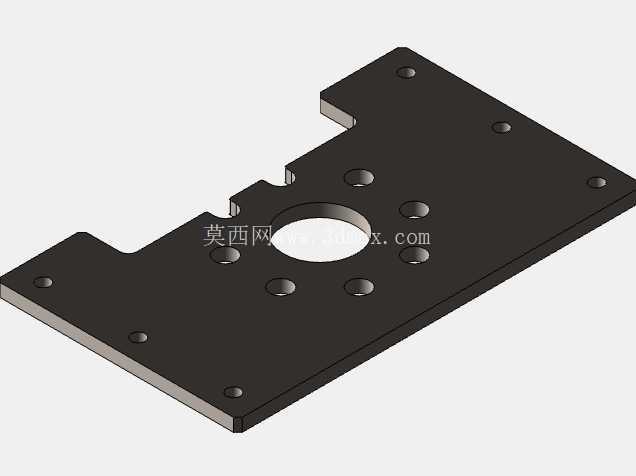

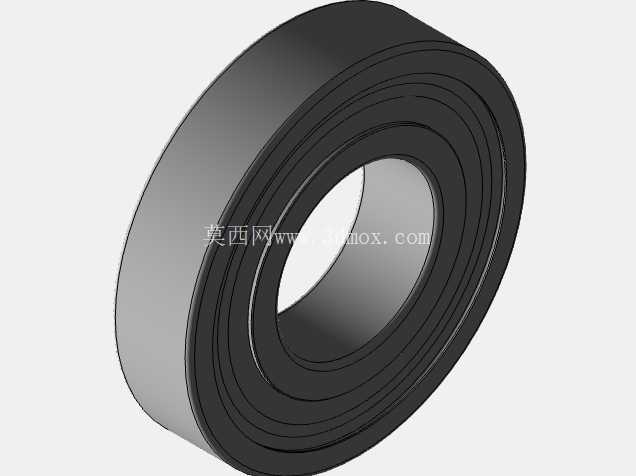

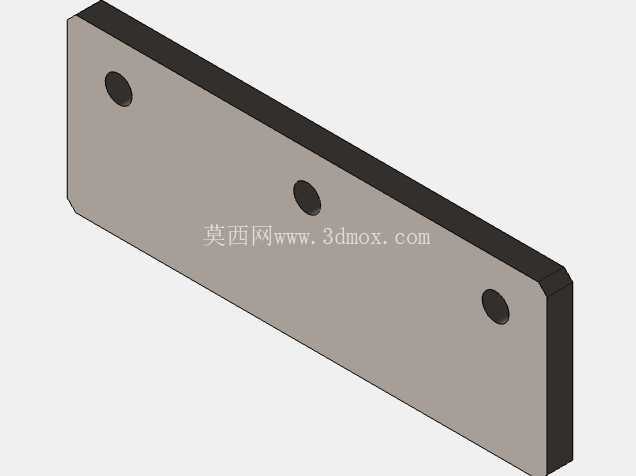

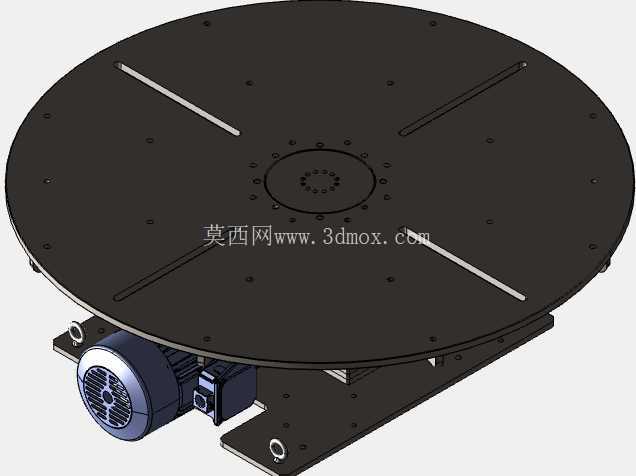

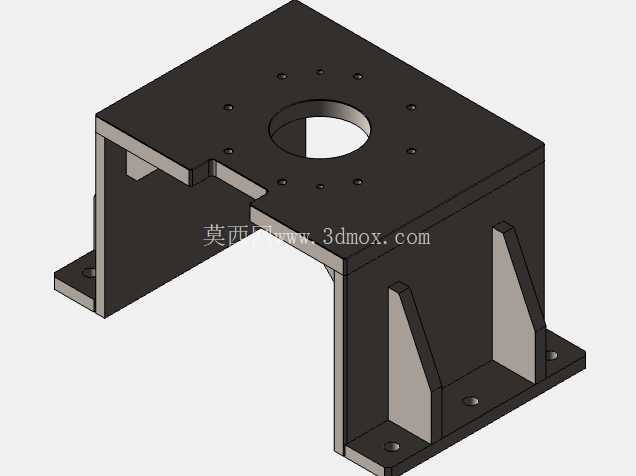

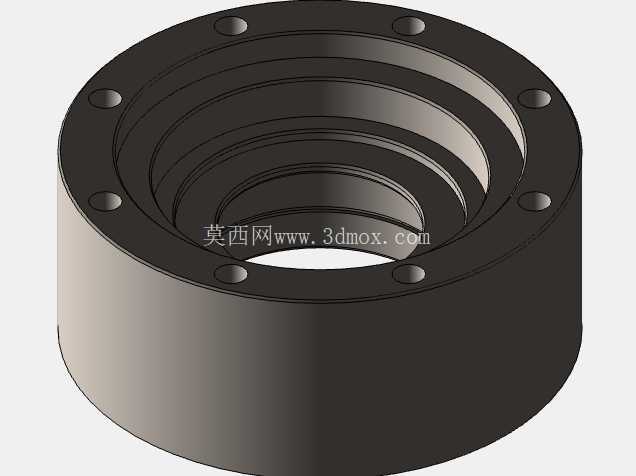

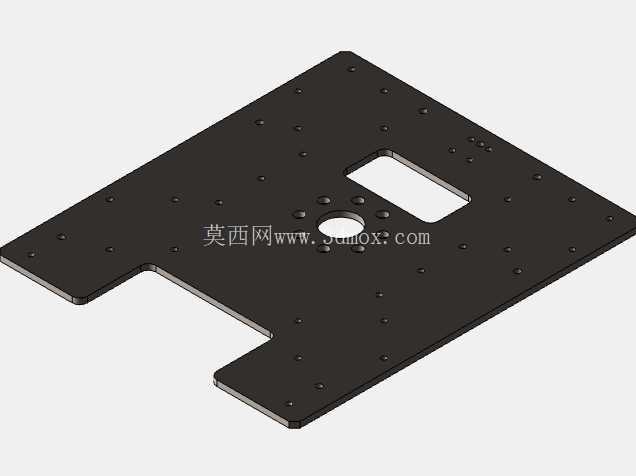

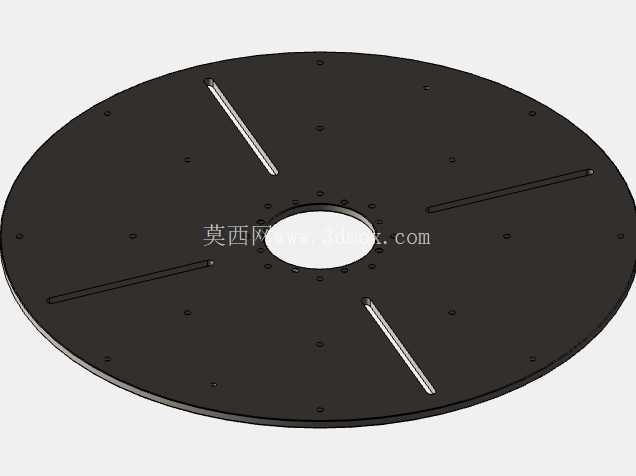

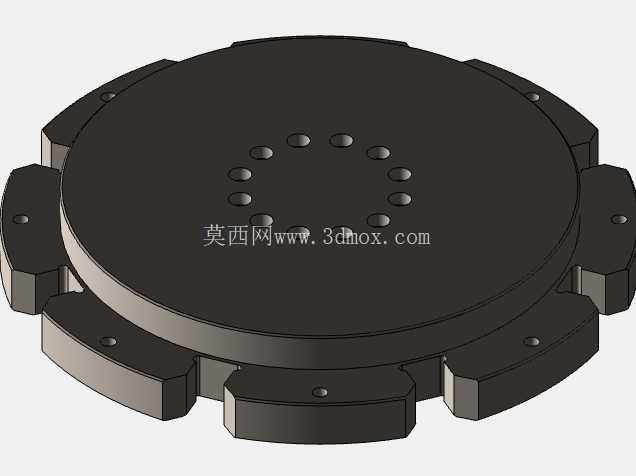

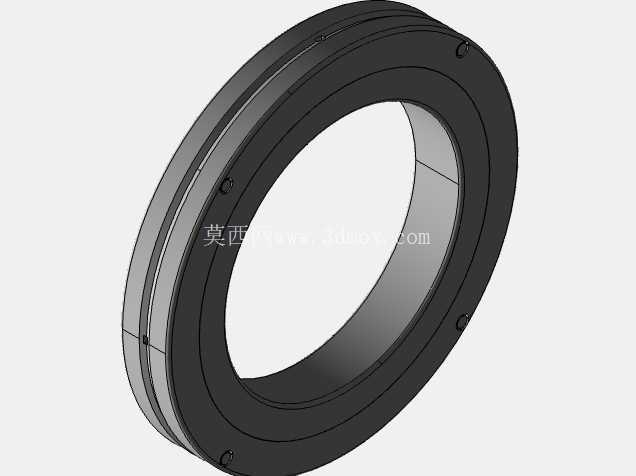

　　从结构布置看，设备采用大直径圆形工作台面，台面分布多圈安装孔和T形槽导向区域，便于压板、定位块、夹具底板直接固定。台面边缘预留吊装与辅助安装位置，下部由回转支承承担轴向载荷、倾覆力矩和径向力。驱动部分布置在台面侧下方，电动机经减速机减速后带动回转机构，输出转速低、扭矩大，适合重载启停和频繁分度。底座为板式焊接结构，底部留有地脚安装孔，可通过膨胀螺栓或预埋件固定到混凝土地基，也可集成到自动化生产线的钢平台中。

　　设计这类转台时，首先要明确承载对象的重量、重心高度和偏心距离。重型工件往往不是理想中心加载，夹具、机器人抓手或待装部件偏置后会产生明显倾覆力矩，因此回转支承选型不能只按静重量估算，还要结合台面直径、支撑跨距、启停加速度和冲击工况校核。台面厚度与加强筋布置决定了受载后的平面度和局部变形，若上方安装高精度检测设备或机器人协同作业，台面跳动、定位重复精度和制动后的保持能力都需要在结构阶段预留控制量。

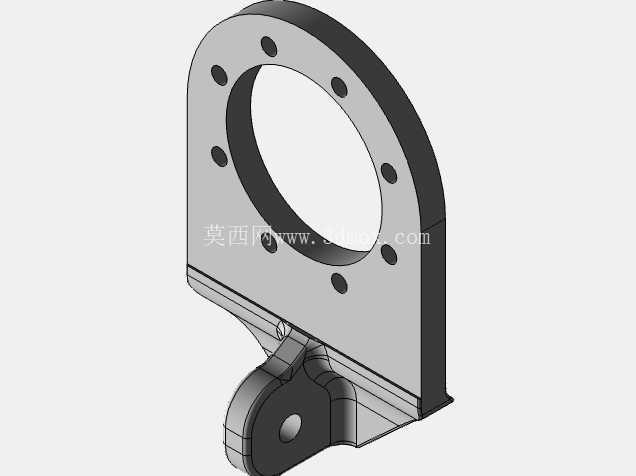

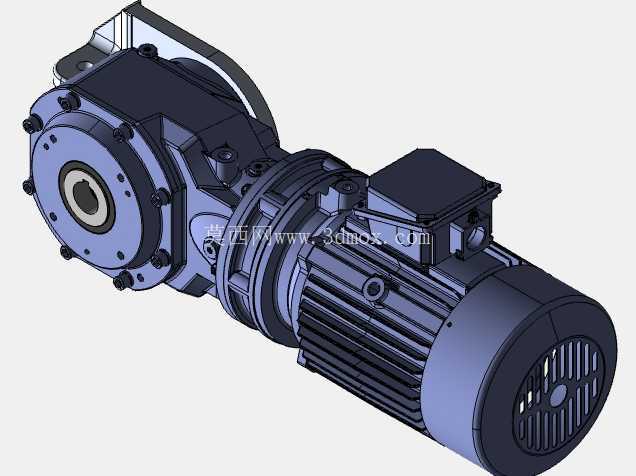

　　驱动方案上，电机与减速机的组合强调低速稳定输出。减速机输出端与回转支承之间通常采用齿轮或销齿传动，齿侧间隙会影响反向定位精度；若用于机器人焊接或自动装配，可增加伺服驱动、编码器和制动单元，实现指定角度分度、多工位停留以及与外部PLC联锁。普通手动上下料工位则可采用普通电机配合限位、减速到位和机械锁紧，在满足节拍的同时降低控制复杂度。

　　台面的安装边界需要在布局阶段重点确认。圆形台面直径决定工件外接圆和操作人员可达范围，底座轮廓略小于台面，但地脚孔位置、电机外伸长度、接线盒方向和检修空间都应纳入三维布置。模型中电机位于底座侧下方，选型时要核对该方向与周边防护栏、输送线、机器人底座是否干涉；台面上方还需保留工件吊装高度，下方则要留出减速机润滑、电气接线和维护拆卸空间。若转台嵌入流水线，台面标高应与来料小车、辊道或机器人第七轴高度协调。

　　实际功能上，该设备并不承担切削加工，而是作为工位姿态变换平台。焊接场景中，它可将长焊缝转到平焊或船形焊位置，减少焊工仰焊和侧身作业；装配场景中，它能让重型阀体、机架、箱件按角度旋转，方便螺栓穿装和部件对接；检测场景中，它可配合激光跟踪仪、三坐标或视觉系统完成周向特征采集。台面T形槽与螺纹孔的组合兼顾了通用夹具快速更换和专用工装重复定位。

　　从建模角度看，三维结构需要完整表达台面孔系、回转支承区域、减速机安装面、电机接线盒、底座地脚孔和外部轮廓。干涉检查不仅要看静止状态，还要模拟台面旋转时电缆、气管、夹具支腿和工件悬伸部分的扫掠空间。电气走线若从固定底座进入旋转台面，应预留中心滑环或拖链路径；若仅承载固定工件，则可在台旁设置线缆固定点，避免回转时拉扯。

　　安全设计方面，重载转台周边应设置人员防卷入区域，启停采用缓启缓停，台面上工件需有可靠限位和夹紧。对偏心大、重心高的工件，应在底座设计阶段提高支撑刚度，并校核最不利偏载角度下的地脚反力。维护上，回转支承润滑点、减速机油位、电机散热通道和制动检查位置都应保持可达，避免设备投入使用后因空间不足造成保养困难。

　　整体而言，该转台的核心价值在于把重型工件的人工换位转化为稳定、可控的机械回转，通过大台面、高承载支承、低速大扭矩驱动和可扩展夹具接口，适应多品种、小批量的焊接装配与自动化检测需求。结构设计时围绕载荷路径、安装接口、旋转边界和维护空间展开，才能保证设备在真实车间环境中既装得上、也转得稳、还便于长期使用。
