铝型材配套气动杠杆夹紧工装结构

　　这套夹紧机构在自动化装配线、焊接工位、人工预装台以及小型检测工装上都很常见，核心作用是把工件快速压靠到定位面，避免加工或装配过程中出现窜动、翘起。整机采用直线气缸作为动力源，通过连杆放大输出力并把活塞杆的直线运动转化为夹臂的摆动压紧动作，末端压头接触工件后形成稳定的下压力，适合薄板件、注塑件、机加工小件以及铝型材框架上的辅助定位场景。

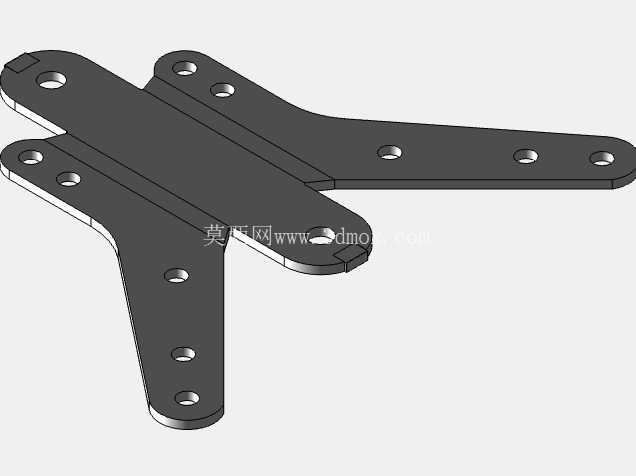

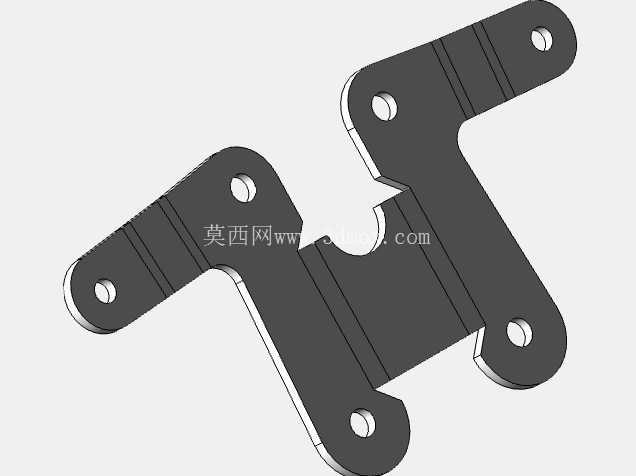

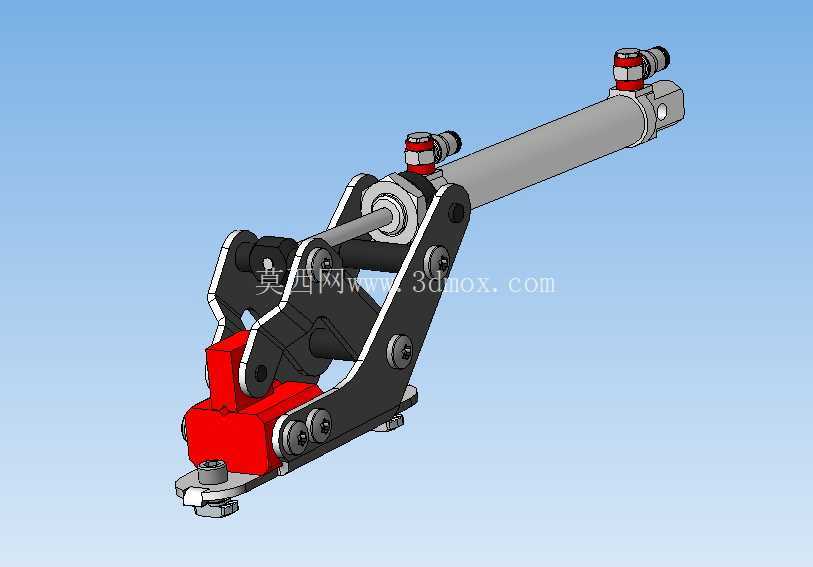

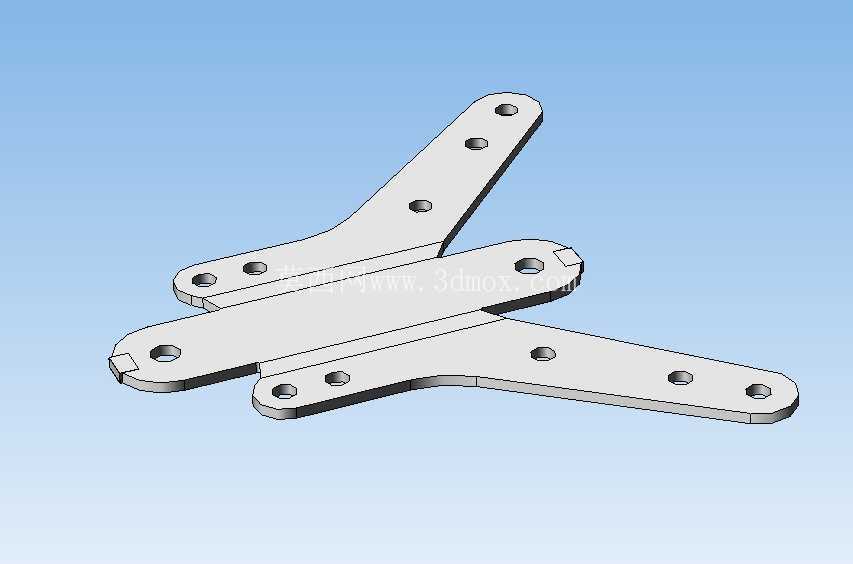

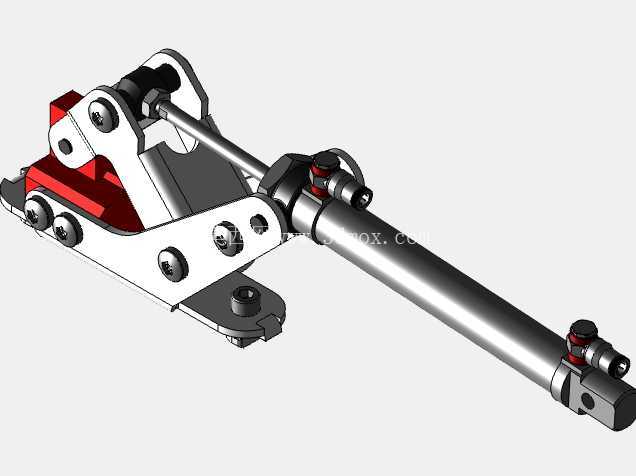

　　从结构布置来看，气缸沿夹臂后侧斜向安装，缸筒通过铰点与机架连接，活塞杆端接入多组连杆组成的肘节机构。这种布局的好处在于夹紧到位后连杆接近死点位置，即使气源出现短时波动，夹臂也不会轻易松脱；松夹时气缸反向动作，带动连杆越过死点，压头快速抬起，留出上下料空间。夹臂主体采用双侧板夹持形式，各回转位置均布置销轴与耐磨衬套，长期往复动作时磨损集中在可更换的衬套和销轴上，维护时不需要整体更换夹具体。

　　压头部分设置在机构前端，下方配合浮动压块和可调支撑螺钉，能够适应不同厚度工件的压紧需求。实际使用中，工件先由定位块或仿形支撑限定X、Y方向位置，夹臂落下后压块作用在工件刚性较好的边缘区域，避免直接压在薄壁悬空位置造成凹陷。底部安装面预留了与工业铝型材配合的T型螺栓槽位，可直接固定在40系列、45系列常用铝型材工作台面上，也可以通过过渡连接板安装到钢制焊接机架。

　　建模时需要重点处理几个边界：一是气缸两端铰点的同轴度，双侧板孔位应保持同心，否则活塞杆运动时会产生侧向附加力；二是连杆运动包络，夹臂开合过程中要检查压头、侧板、气缸缸筒与工件、型材之间的干涉情况，尤其在压紧位置和完全打开位置都要保留安全间隙；三是夹紧力方向，压头接触点最好落在支撑点正上方或略偏内侧，减少工件受到的水平分力。

　　外形上，整套机构呈细长杠杆形态，气缸长度决定了打开行程，夹臂高度决定压头抬起后的操作空间。布置工位时，前端压紧区要方便操作人员取放件，后侧气缸及管路需避开焊渣、切削液和频繁碰撞区域。气路接口布置在气缸尾部和中部相关控制位置，搭配节流接头可调节开合速度，使压紧动作平稳，避免冲击工件。

　　这类夹具的设计思路并不是单纯追求大压紧力，而是在有限安装空间内兼顾动作速度、锁紧可靠性和工位兼容性。铝型材台架上使用时，可沿T型槽灵活调整夹钳位置，多套夹钳组合后能够适应不同批次产品的定位要求；切换产品时，只需更换压块、定位块或调整安装位置，主体气缸和连杆机构均可重复使用。对于三维设计人员来说，建模过程中应保留各销轴、连杆、压块和安装板的独立装配关系，便于后续检查运动轨迹、校核铰点受力，并在工程图中明确衬套压装、销轴锁紧和气缸行程限位等细节。
