多工位减压阀自动组装回转台设备

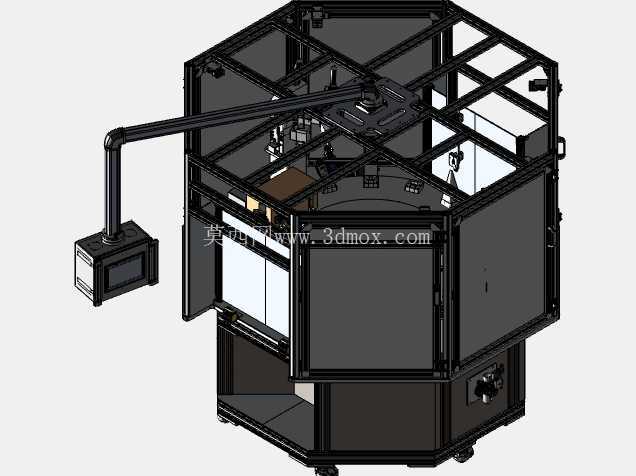

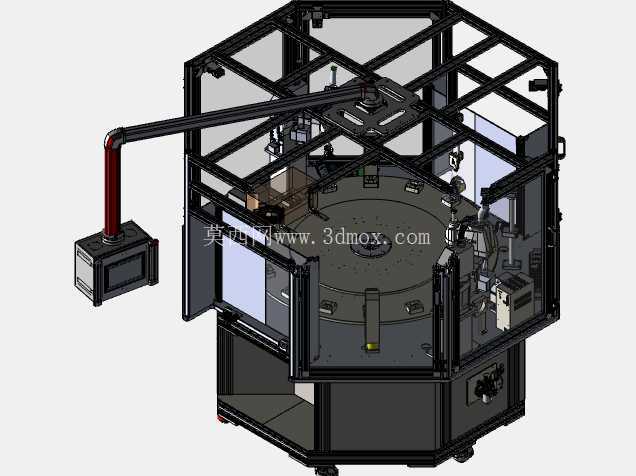

　　该套三维结构围绕减压阀类小阀体的批量化装配需求展开，核心采用多工位回转转盘布局，把原本分散在不同工位的上料、定位、压装、检测、辅助装配动作集中在同一台设备内完成。现场布置时，设备主体为八边形封闭机架，底部采用方管焊接承重底座，底座上方铺设防护封板，内部预留电气柜、气动阀岛与走线走管空间；中部大直径分度转盘沿圆周均布多个工件载具，载具根据减压阀阀体外形做仿形定位，工件放入后由侧向夹紧块限制径向与周向自由度，转盘每次分度后将载具精准送至各作业工位。

　　设备外围采用工业铝型材搭建安全防护框架，框架四面镶嵌透明亚克力防护板，既保留设备运行状态可视性，也能阻挡装配过程中可能飞出的小件，防护门对应维护工位设置，开门位置接入安全联锁信号，人员开门排查卡料时转盘与压装执行机构自动停止。操作端采用悬臂触控箱结构，悬臂由竖直支撑管、可旋转横臂和末端控制箱组成，控制箱可随横臂在设备外侧大范围摆动，操作人员在调试换型、补料或者观察工位状态时，不需要固定站在某一操作点，可将触控屏转到最便于观察对应机构的位置。

　　从工位功能分配来看，转盘周边依次布置阀体上料工位、密封圈预装工位、阀芯组件压装工位、弹簧与端盖装配工位、扭矩锁付工位以及成品下料工位，各工位之间的动作节拍由分度转台统一协调，转盘转位期间所有压头、锁付批嘴抬起到安全高度，避免和载具、工件发生运动干涉。压装工位采用立式导向压头，压头侧边配置位移与压力检测元件，压入过程中实时记录压装力与压入行程，当出现密封圈漏装、阀芯卡滞或者零件尺寸超差时，设备可在对应工位判定异常，后续下料位将不合格件分流到异常料道。锁付工位采用自动送钉结构，螺丝通过送钉管输送到批嘴前端，电批按设定扭矩完成端盖紧固，扭矩数据可同步留存，适配减压阀对密封连接可靠性的要求。

　　设计过程中优先处理了多工位并行作业的干涉问题：转盘直径、工位数量和外围执行机构的伸出长度经过匹配，保证相邻工位的压头、夹具在各自动作范围内互不碰撞；机架上层的型材框架同时承担照明、传感器安装与管线吊挂作用，气管和传感器线缆沿型材线槽布置，避免线缆悬空随设备长期往复运动出现磨损。设备底部设置可调脚杯，安装时可调节整机水平，抵消车间地面平整度误差；底座侧边预留叉车孔位，便于整机组装完成后在车间内转运。

　　针对减压阀多规格小批量生产的特点，转盘上的载具设计为快换形式，不同型号阀体更换对应定位块与夹紧块即可完成换型，压头、批嘴的安装位置也预留调节余量，触控屏内可存储不同产品的压装行程、扭矩参数，切换产品时直接调用对应参数组。整机的作业边界覆盖阀体从散件上线到成品装配完成的核心工序，减少人工在不同单机之间转运工件的环节，工位布局紧凑，单位占地面积内的装配效率明显高于直线式流水线，适合阀门制造车间里中小型减压阀的连续装配，也可作为类似结构小型阀类、精密五金组件自动组装的通用转台载体进行局部改型。
