低位托盘式自动导引搬运台车结构

项目分类:自动化设备 发布时间:2024-11-25 ID:808001
  • 低位托盘式自动导引搬运台车结构
  • 低位托盘式自动导引搬运台车结构
  • 低位托盘式自动导引搬运台车结构

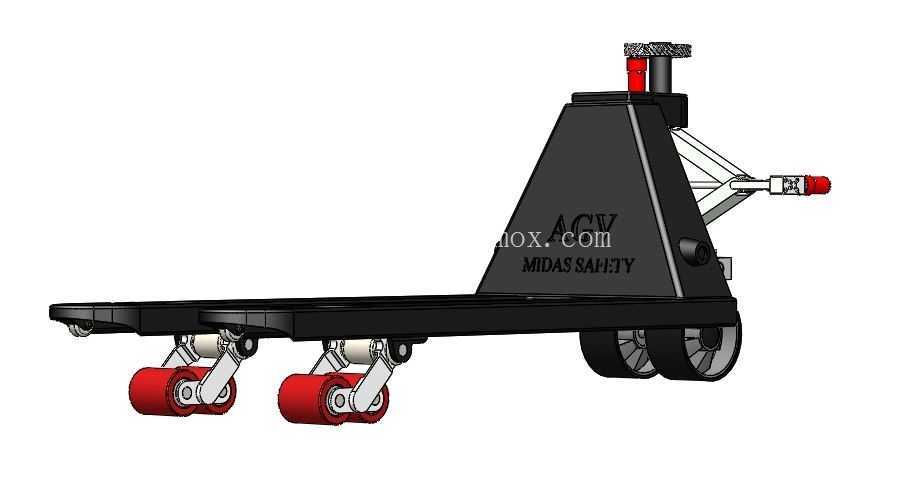

  该结构面向车间内部物料周转、仓储线边补给和短距离托盘转运场景,采用低矮平板承载面配合立式控制箱体的布置方式,重点解决人工液压托盘车在重复搬运、定点配送和窄通道作业中的劳动强度问题。设备整体可理解为一台自动行走的托盘搬运台车:前端长平板用于伸入托盘下方或承托工装料架,后部立箱容纳驱动、控制、传感和安全元件,底部轮系承担承载与转向,侧向连杆机构则用于牵引、对接或触发外部装置。

  从实际用途看,这类台车适合在固定路径上完成原料箱、半成品托盘、夹具小车和装配料架的循环配送。平板高度被压低后,车辆能够进入常规托盘底部空间;承载面保持平直,便于托盘支腿、料架底框或限位挡块落在稳定区域。后部立箱不占用主要载货平面,同时抬高了警示与传感元件的安装位置,使障碍物识别、状态指示和手动操作接口更接近人员视线。

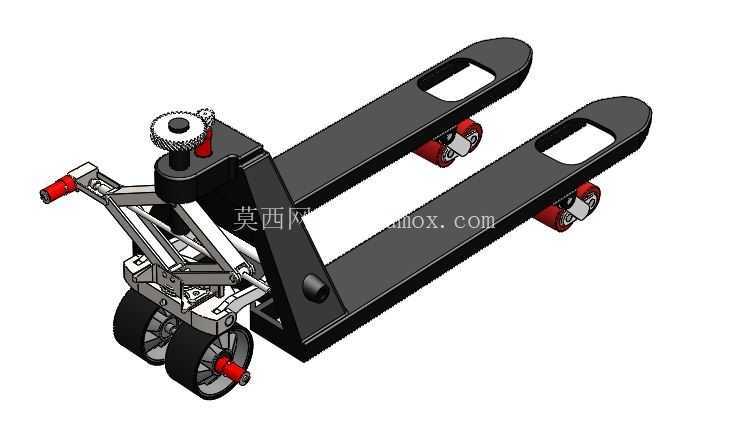

  轮系布置体现了承载与机动性的平衡。模型中平板下方设置多组红色脚轮,脚轮通过折弯支架与车架连接,适合承受垂直载荷并适应地面轻微不平;后部采用较大直径驱动轮,两轮靠近立箱底部,形成稳定支撑并提供牵引力矩。工程布置时需要关注驱动轮接地压力,若前部载荷过大,驱动轮附着力会下降;若后部配重或箱体重量过高,又会增加转向阻力。因此车架重心应尽量落在前后轮支撑多边形内,并在满载托盘偏置时复核轮压分布。

  外形边界方面,长平板决定了托盘兼容宽度和伸入深度,立箱高度决定了通道净高、检修空间和安全传感器安装高度。建模时应把平板前缘倒角、底部轮组外轮廓、侧向牵引杆最大摆角以及顶部警示件高度作为干涉检查重点。进入货架、电梯或生产线工位时,不仅要核对车体本体尺寸,还要预留转弯半径、安全扫描距离、人工急停操作空间和电池维护抽拉空间。若现场地面有伸缩缝、坡道或门槛,还需结合脚轮直径、驱动轮直径和底盘离地高度校核通过性。

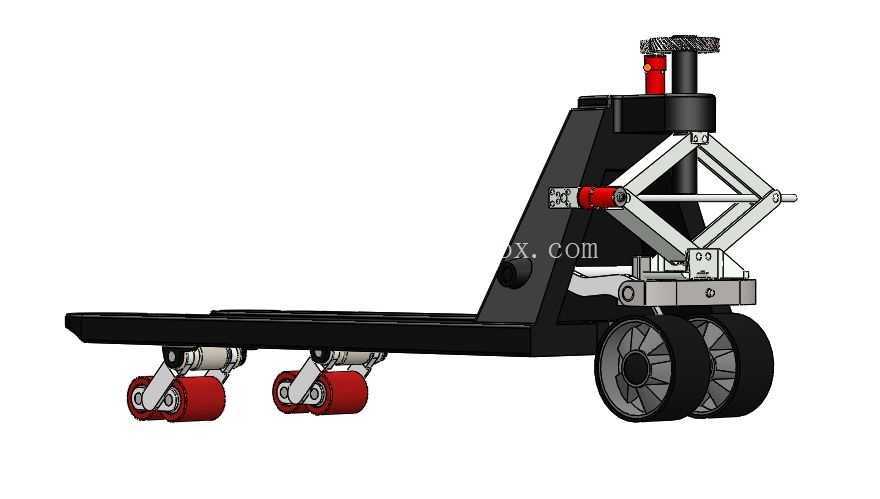

  结构设计上,平板宜采用焊接框架加面板的形式,内部横梁对应脚轮安装点和主要载荷传递路径,避免薄板直接承受托盘集中载荷。立箱与平板连接处应设置加强三角板或箱型过渡段,因为启动、制动和碰撞触边动作时,该处会承受明显弯矩。侧向伸出的连杆机构包含铰接点、弹簧件和端部红色操作头,建模时需保留转动副间隙与连杆行程,不能只按静态外观处理;该机构在对接小车、拉动料架或与工位挡停装置配合时,铰接点磨损、弹簧复位力和端部碰撞偏移都会影响动作可靠性。

  功能特性上,车体保留了自动导引设备常见的安全与交互元素:顶部高位警示件用于显示运行状态,侧面红色端头可作为急停、触边或对接信号部件,立箱表面的标识区域用于张贴安全提示和维护信息。对于结构设计人员而言,这些外观件并非简单装饰,而是安装坐标、防护等级和维护可达性的约束来源。警示灯需要便于人员观察,急停件需要在左右两侧都能快速触及,传感器窗口则应避免被货叉、托盘缠绕膜或外购物料遮挡。

  建模思路可按底盘、轮系、立箱、牵引机构和安全件逐层展开。底盘先确定承载面高度与轮距,再反推托盘进入方向和最小离地间隙;轮系完成后校核支撑点;立箱依据驱动轮、电池和控制器的维护空间建立包络;牵引连杆单独建立运动行程,检查其在收起、伸出和偏转状态下是否与车轮、平板边缘发生干涉。这样得到的三维结构不仅能展示外观,也能直接服务于方案评审、轮压估算、现场路径规划和后续详细设计。
