产线缺失件视觉检测工作站

　　这套缺失件自动视觉检测工作站面向装配线末端或工序间在线质检场景，核心任务是在产品随输送线连续通过时，判断装配位上是否存在漏装、缺件、错放等问题。现场常见的痛点是人工目检在节拍稳定但重复性高的产线上容易疲劳，小件漏装、卡扣未装、垫片缺失等缺陷一旦流到后段，往往要到总成测试甚至客户端才暴露，返工成本和质量追溯压力都很大。该设备把图像采集、光源照明、输送定位、剔除或报警提示整合在一条线体上，使工件在不停车或短节拍停位的状态下完成检测，适合电子组件、小家电部件、汽车小总成、五金装配件等多品种、中小批量生产环境。

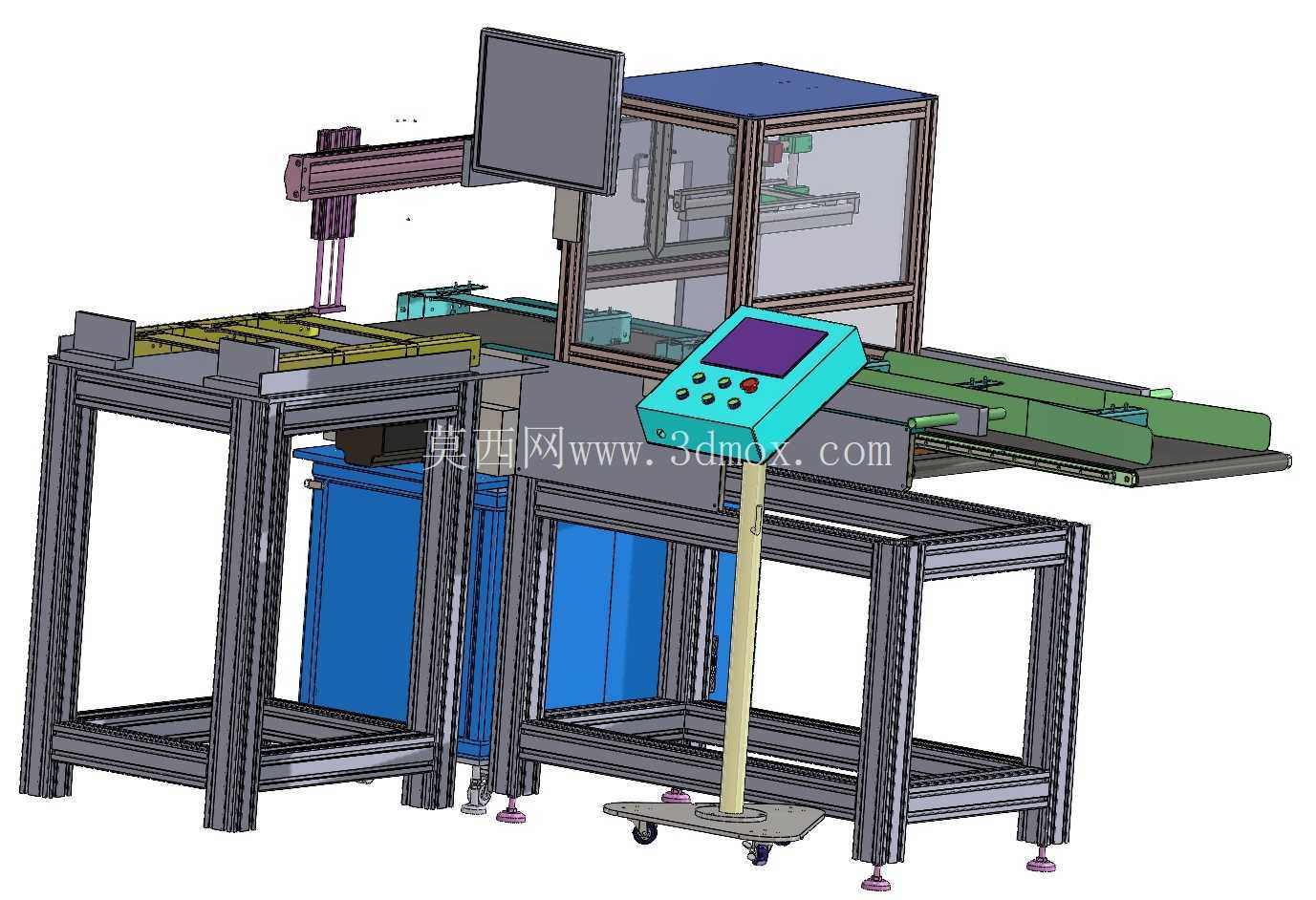

　　从结构布置看，设备主体采用铝型材框架搭建，分为进料输送段、视觉检测封闭段、出料或分拣段以及控制操作区。铝型材机架的优势在于装配孔位规整、改型方便，后期增加防护门、传感器支架、照明模组或安全光栅时不需要大面积焊接改制。检测段外部设置透明防护和遮光围挡，主要目的不是单纯防护，而是抑制车间环境光对成像的干扰；机器视觉对光照稳定性非常敏感，顶部和侧向光源如果被天窗、车灯、人员走动阴影影响，阈值判断就会波动，因此半封闭暗室结构是保证误判率稳定的关键。

　　图像采集部分由上方横梁承载，横梁上布置相机、镜头、光源及调节支架。实际建模时需要重点关注相机工作距离、视野范围与输送宽度之间的匹配：视野过小会漏拍工件边缘特征，视野过大则像素分辨率下降，细小卡扣、螺钉、垫片等目标可能无法稳定识别。横梁采用可升降、可横向微调的安装方式，便于在换型时重新标定拍摄高度和焦距。对于需要多角度确认的装配面，也可以在侧向增加相机或反射光路，但该方案以顶部俯拍为主，适合检测平面分布特征明确的零件有无。

　　输送系统贯穿设备前后，承载面由型材支架和辊道/皮带输送结构组成。工件进入检测区前，需要通过挡停、定位边或治具托盘保证姿态一致；如果来料位置偏差过大，即使视觉算法能够搜索目标，也会增加误判和调试难度。图中左侧进料区预留了较宽的操作和维护空间，右侧出料区可对接良品流道，也可扩展不良品分拣机构。工程落地时通常会在检测位配置光电传感器，工件到达触发位置后再触发相机拍照，避免连续空拍；检测结果与PLC或运动控制器联动，良品放行，缺件件进入报警、剔除或人工复判工位。

　　控制与人机交互部分包括固定显示器、立式操作盒以及柜内电气安装空间。显示器用于显示检测画面、结果统计和参数设置，立式操作盒则方便操作人员在设备旁手动启停、复位、切换品种。操作盒采用倾斜面板布置，按钮、急停和小屏高度符合站立操作习惯，底部带移动支架，可根据线体布局调整位置。电气控制柜集中布置在机架下部，柜体周围保留散热和检修空间，线槽、气管、相机线缆应沿型材内侧走线，避免与输送运动部件干涉。

　　设计思路上，这类设备不能只按“相机加输送带”简单堆叠。首先要明确被检测零件的特征尺寸、颜色对比度、表面反光情况和节拍，再决定相机分辨率、光源类型、触发方式以及是否需要遮光罩。黑色、透明或金属反光零件对光源角度要求差异很大，环形光、条形光、同轴光的选择会直接影响缺失特征的成像稳定性。其次要考虑换型能力，治具宽度、导向栏、相机支架和软件配方都应支持快速调整，使同一工作站能够覆盖相近尺寸的多种产品。

　　安装边界方面，线体长度需覆盖上料、检测、出料和维护区域，机架高度要兼顾工件操作面、相机工作距离和人员观察高度；设备上方应预留光源和相机调整空间，后侧及侧面需留出电气柜开门、线缆插拔和清洁镜头的维护距离。底部支撑采用可调脚杯，用于补偿地面不平并保证输送面水平；移动操作盒带脚轮，但在工作位置应具备制动或定位措施。整体建模时还需核对安全防护、急停回路、传感器走线与设备对接高度，使三维结构不仅表达外观，也能直接服务于方案评审、外协加工和现场安装。
