家具板材钻孔定位工装

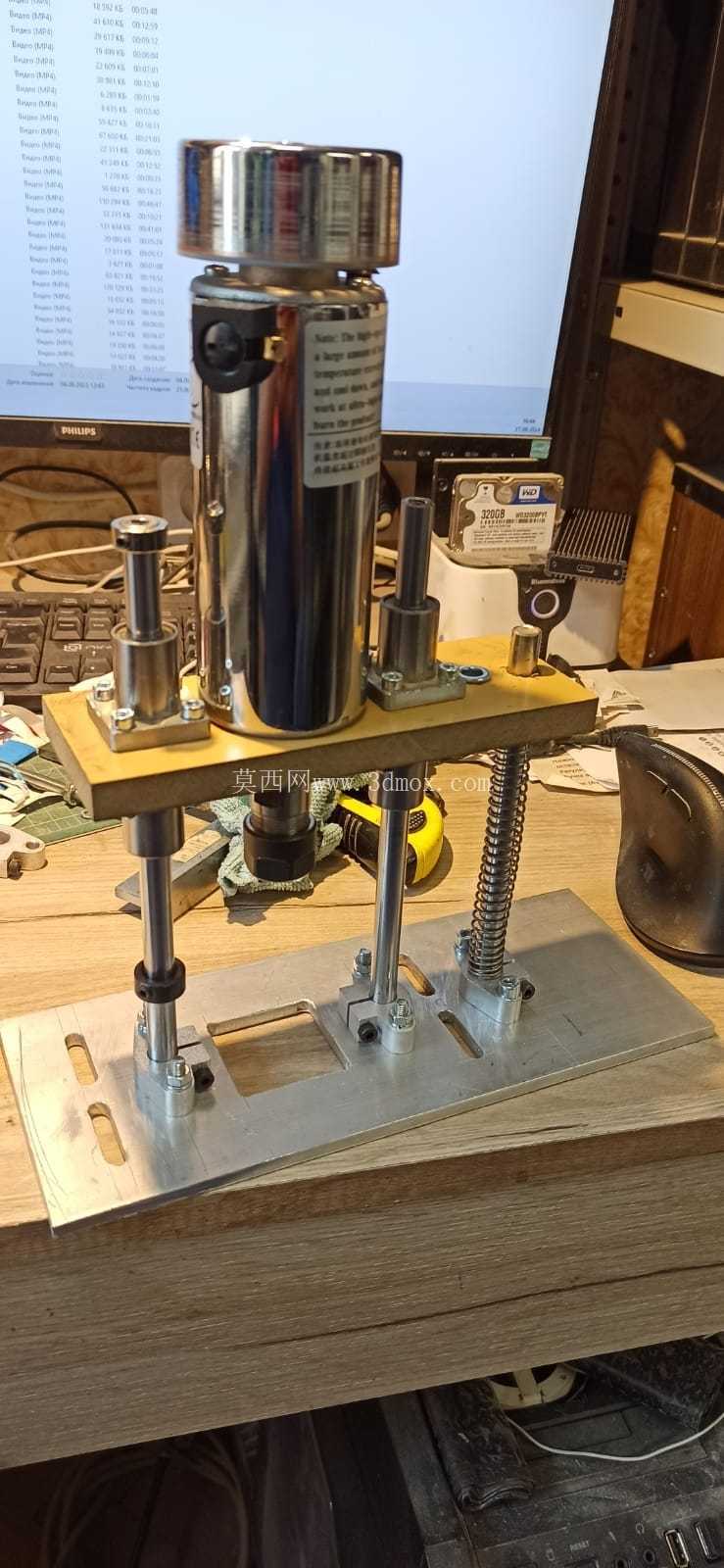

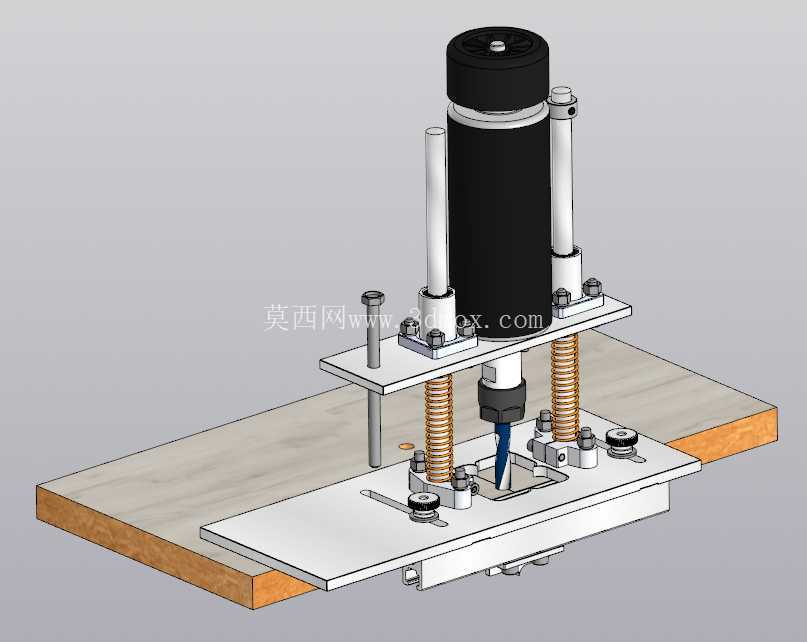

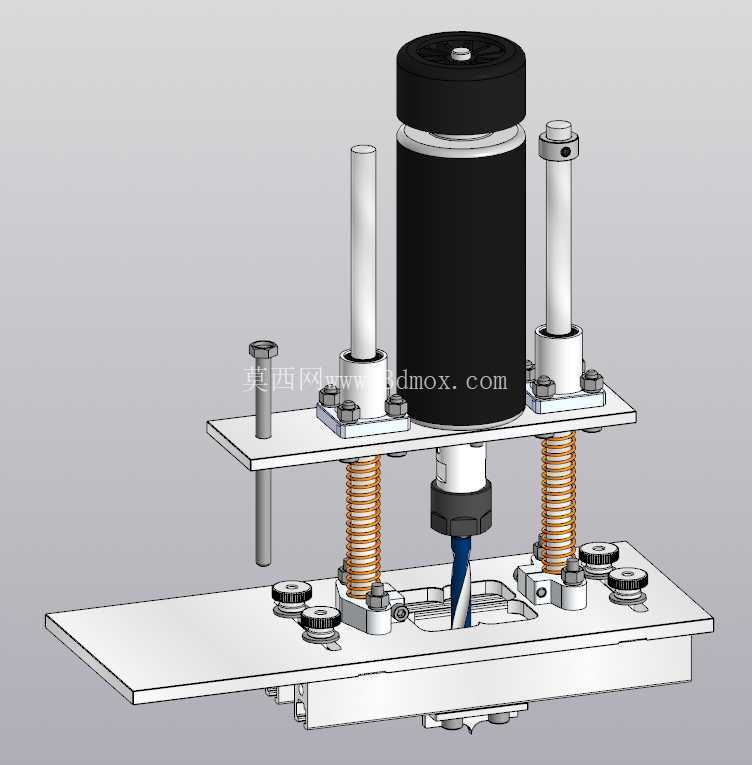

　　这套三维结构面向定制家具和板式件加工中的孔位加工环节，重点解决板材端面、平面以及靠近边缘区域钻孔时定位不稳、孔深不一致、钻头偏摆等现场问题。工装整体采用上下两层板式支承思路，下层为工件贴合与定位基准，上层承载主轴、导向柱和压紧调节元件，中间通过弹簧、导杆和可调限位结构形成稳定的下压进给路径。

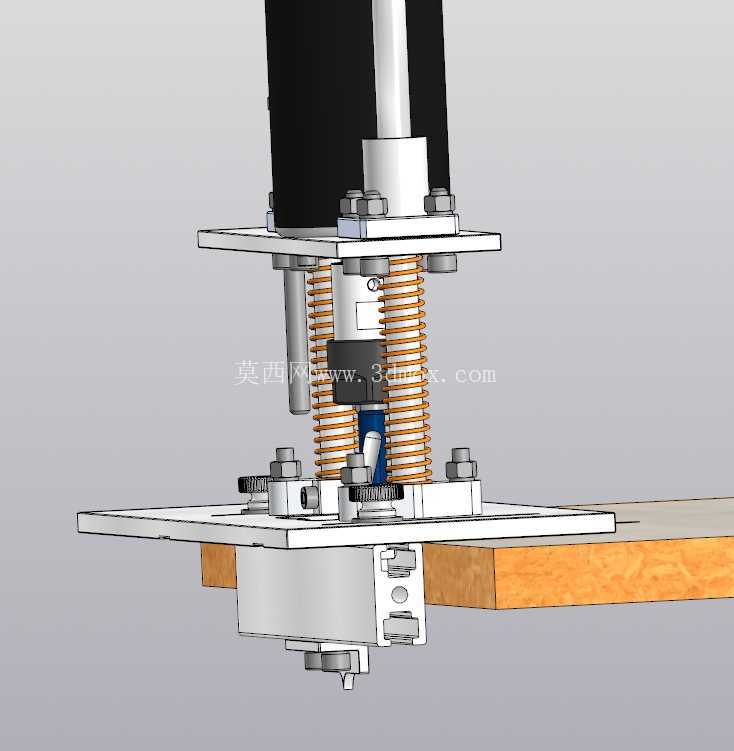

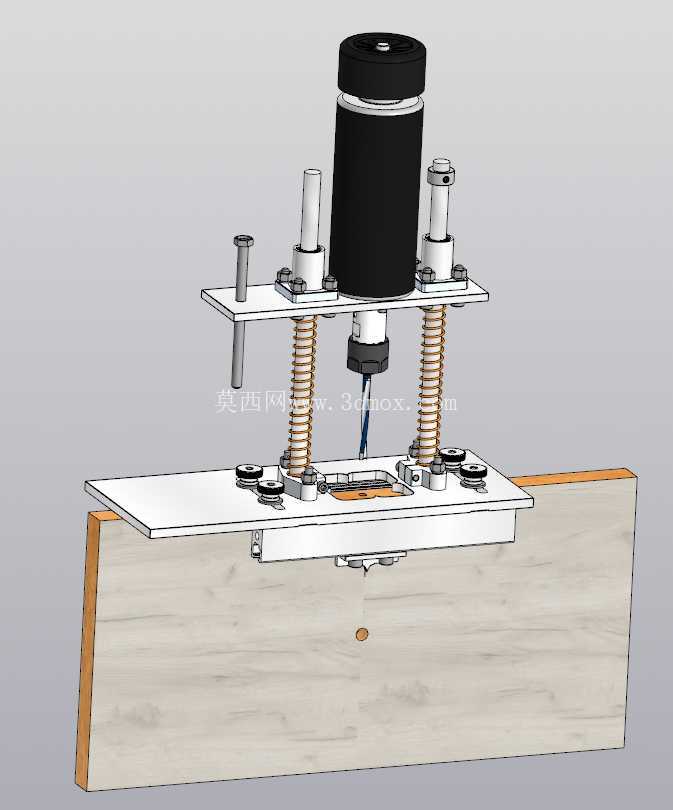

　　从实际使用场景看，板式家具生产中常需要在柜体板、门板、抽屉侧板或连接件毛坯上加工铰链孔、木销孔、连接件预孔以及端部定位孔。普通手持电钻虽然灵活，但在批量修配、小作坊生产或现场安装时，容易因操作者施力方向变化造成孔口椭圆、孔轴线倾斜，尤其在板材端面这种窄支承面上，钻头入钻瞬间更易滑移。该工装通过底板与工件表面大面积接触，先建立可靠基准，再利用侧向挡块和定位件确定孔距、边距，使刀具沿固定方向进入材料。

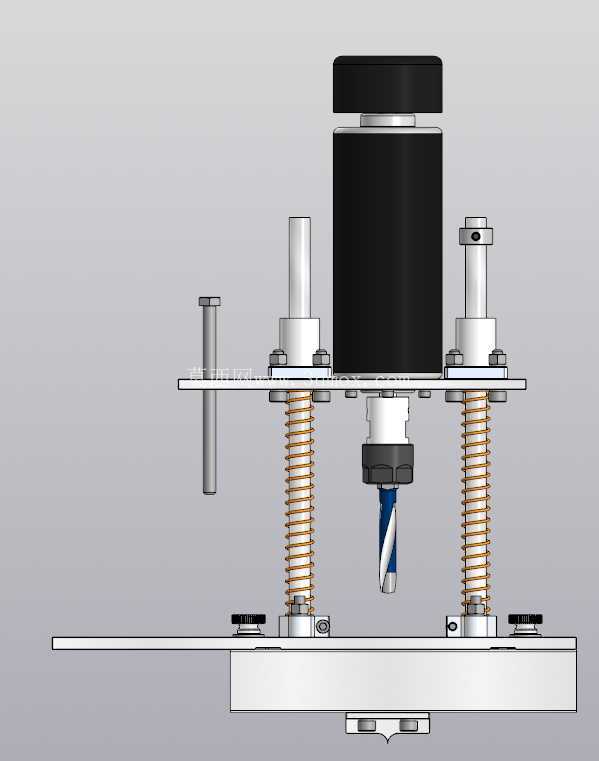

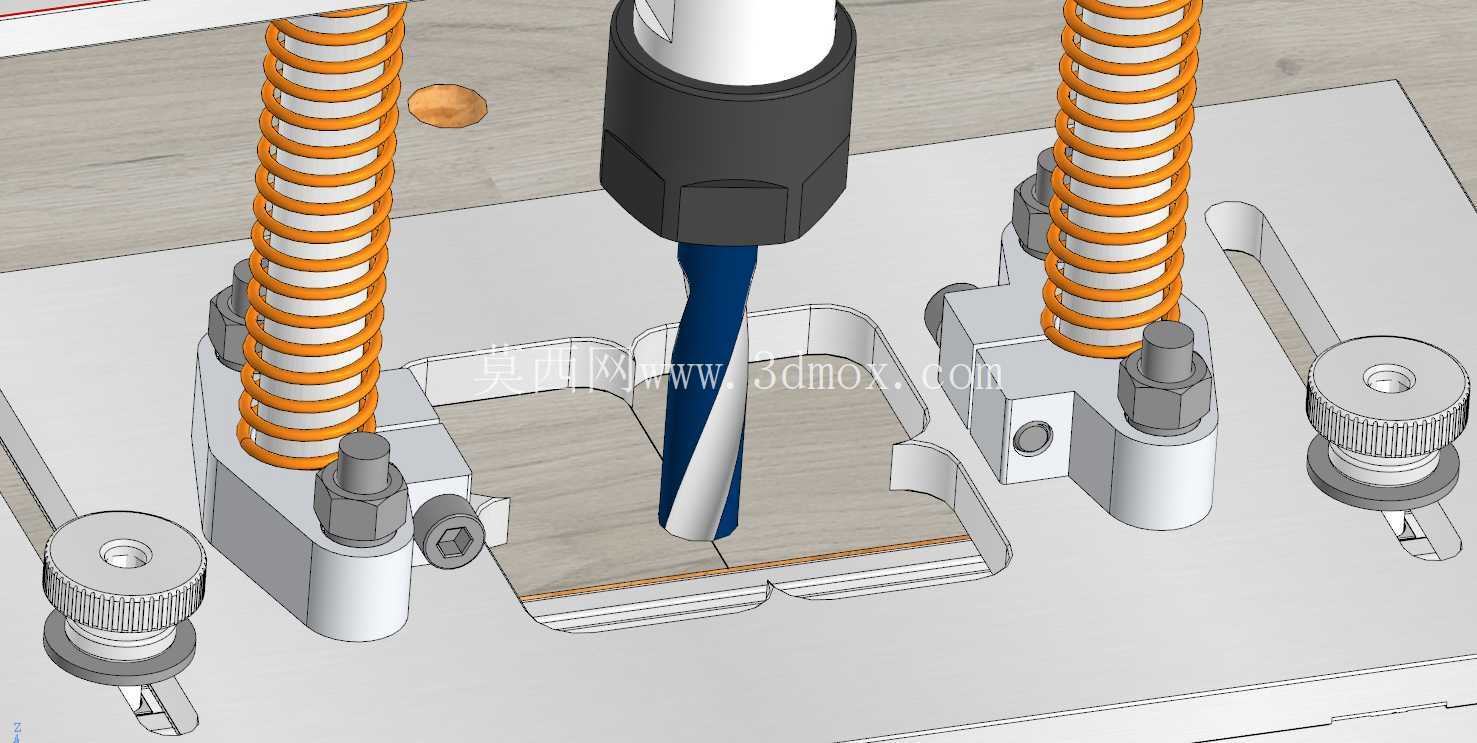

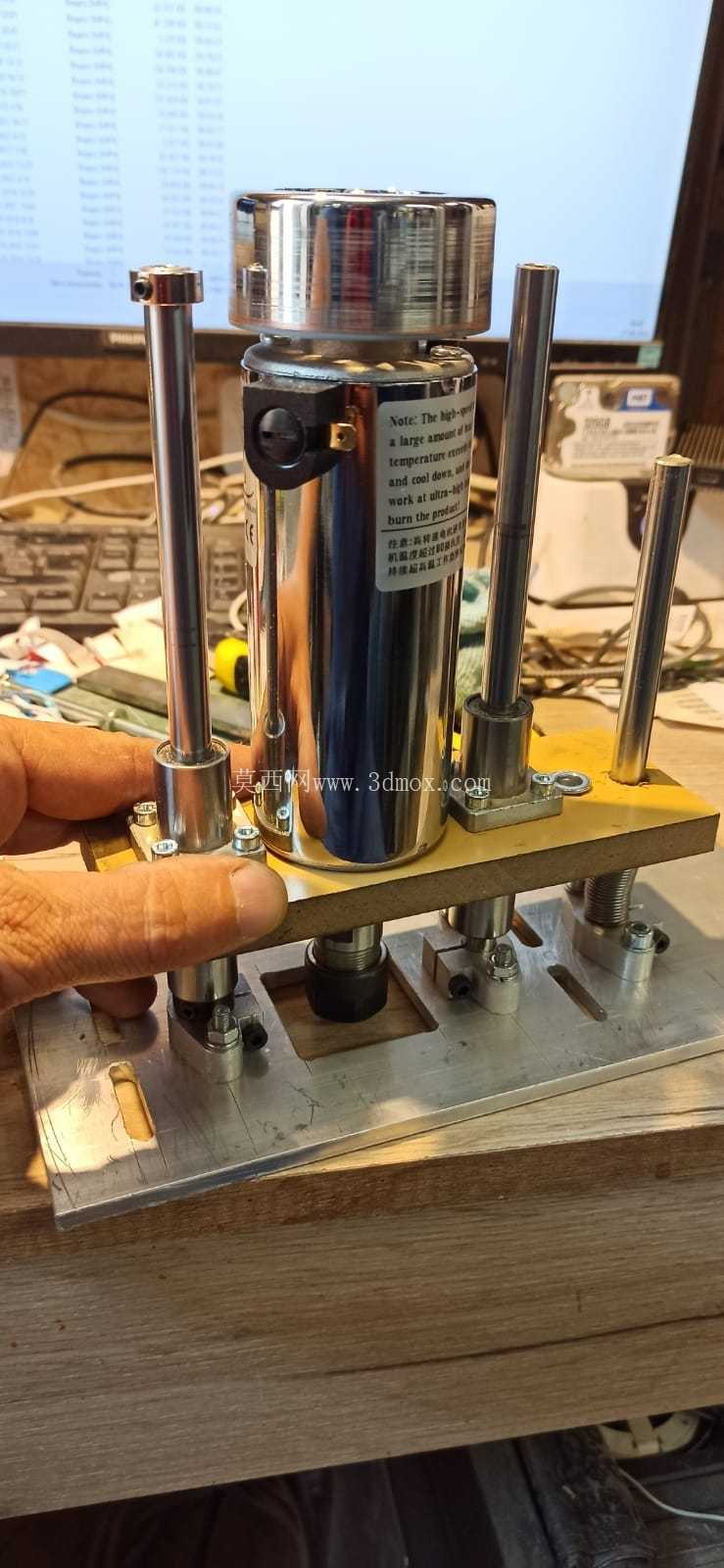

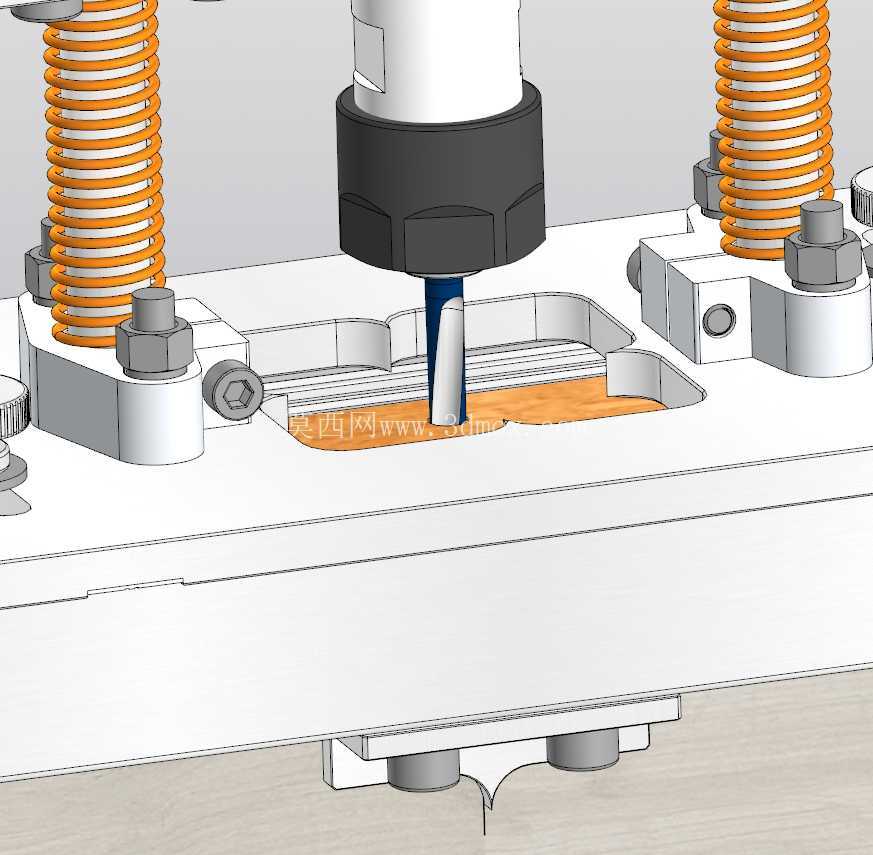

　　主轴部分采用直流电机作为动力源，输出端配置ER16夹头，可夹持直径约10mm以内的钻柄。模型中电机竖直布置在上安装板中央，轴线与下方钻套、工件待加工孔位保持同轴。这样的布置缩短了刀具悬伸，也让切削力沿导柱方向传递，减少单侧弯矩。上层板并非固定死位，而是可沿两根竖直导柱上下滑动；导柱与底板之间设置紧固和支承结构，保证升降过程中上层板不发生明显扭转。

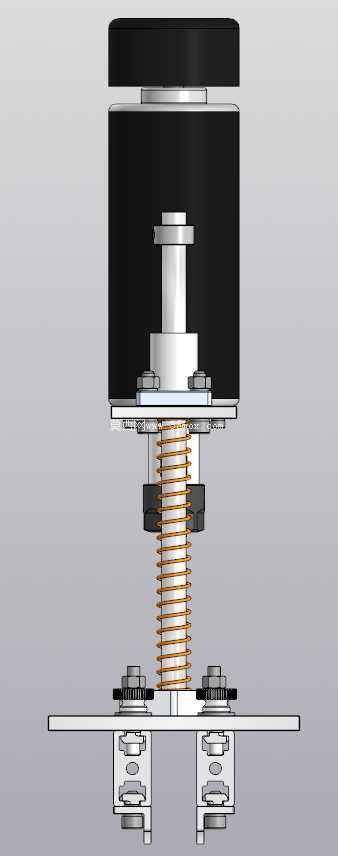

　　进给与回位依赖布置在导柱附近的压缩弹簧。弹簧在自然状态下将主轴组件抬离工件，操作者下压时克服弹簧力使钻头接近板材；松开后，上层板带动主轴自动回升。这个结构看似简单，但在工装设计中很关键：它既控制了空行程位置，又避免刀具长期压在工件表面，同时让操作者能够通过手感判断切削负荷。弹簧刚度需要与电机重量、进给行程和板材材料相匹配，过硬会造成下压费力，过软则可能出现回位不彻底或钻削时抖动。

　　深度控制采用螺栓式限位思路。通过调整限位螺栓的伸出长度，可以设定上层板下行终点，从而控制钻头进入板材的深度。对于家具连接件孔、盲孔以及铰链杯孔，孔深直接影响装配质量：过浅会导致连接件不能完全沉入，过深则可能穿透板材或降低端面强度。将深度限制从操作者手感转化为可重复的机械止位，能够显著提高同批次孔位一致性。模型中限位点布置在靠近导向和受力区域的位置，有利于减少限位瞬间的冲击偏移。

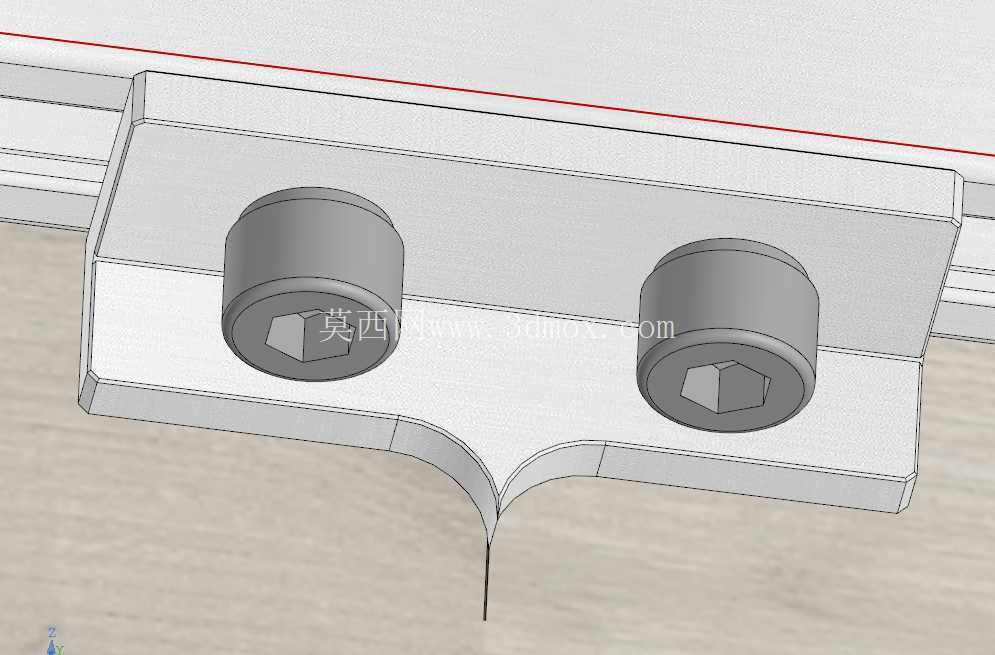

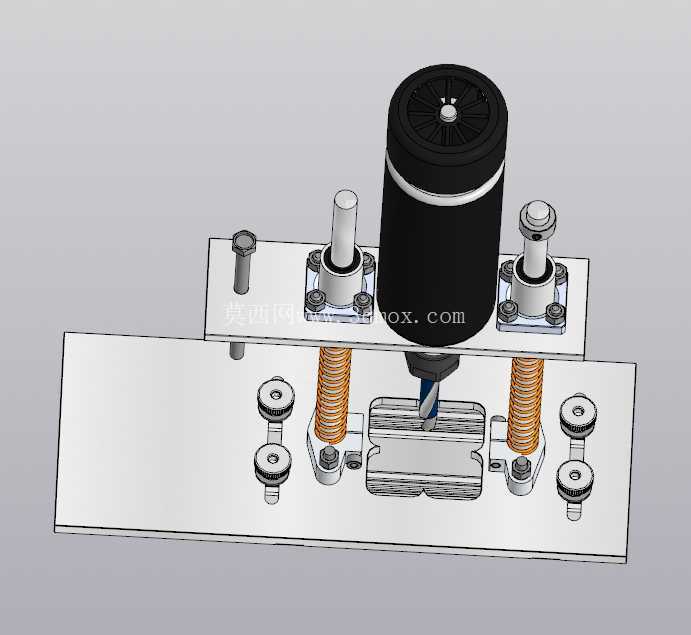

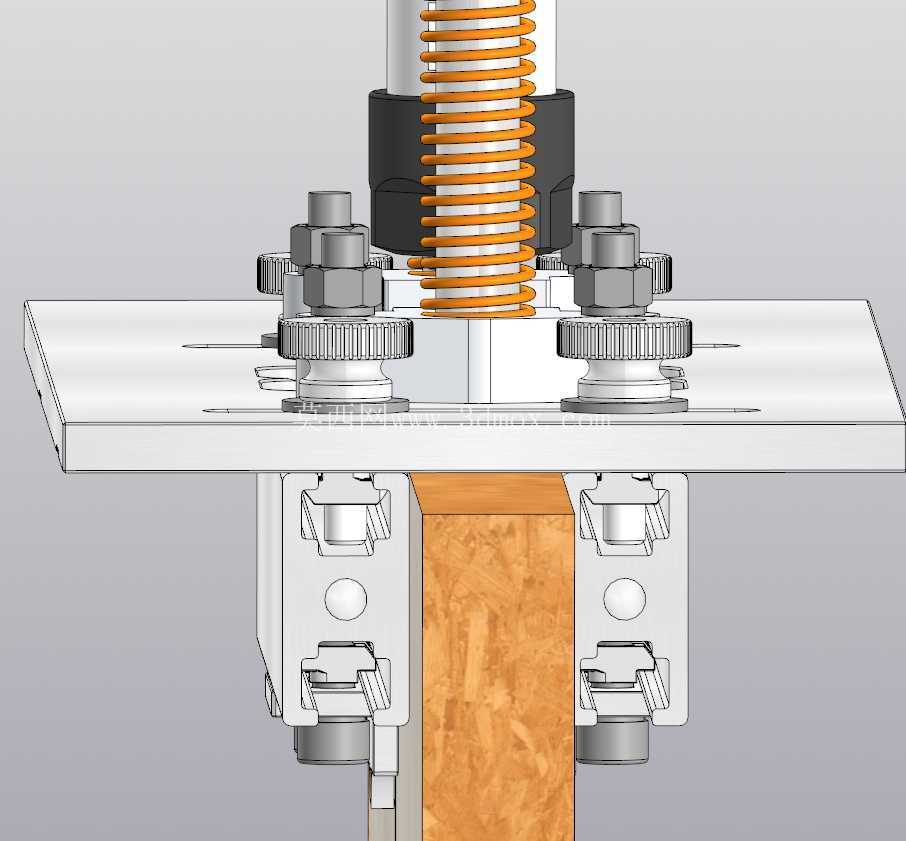

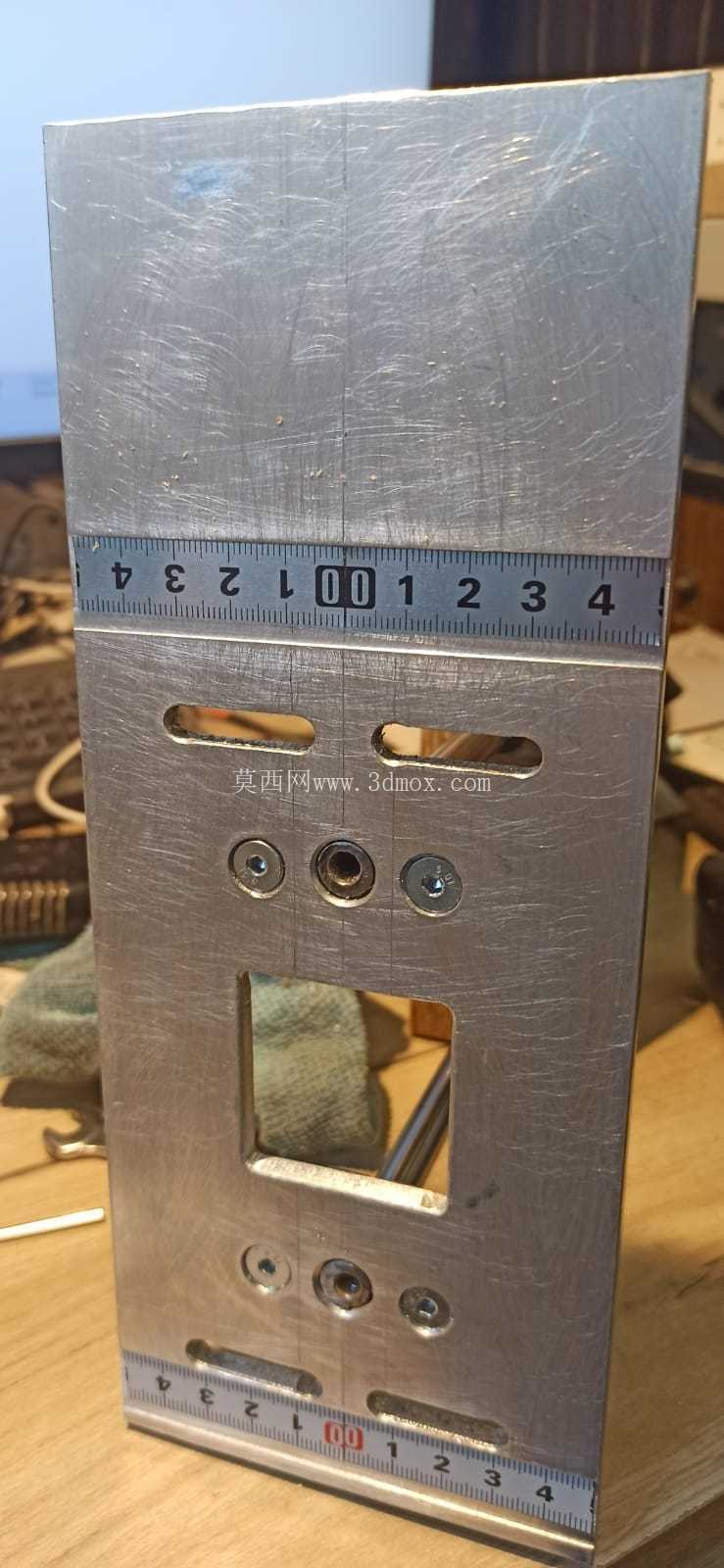

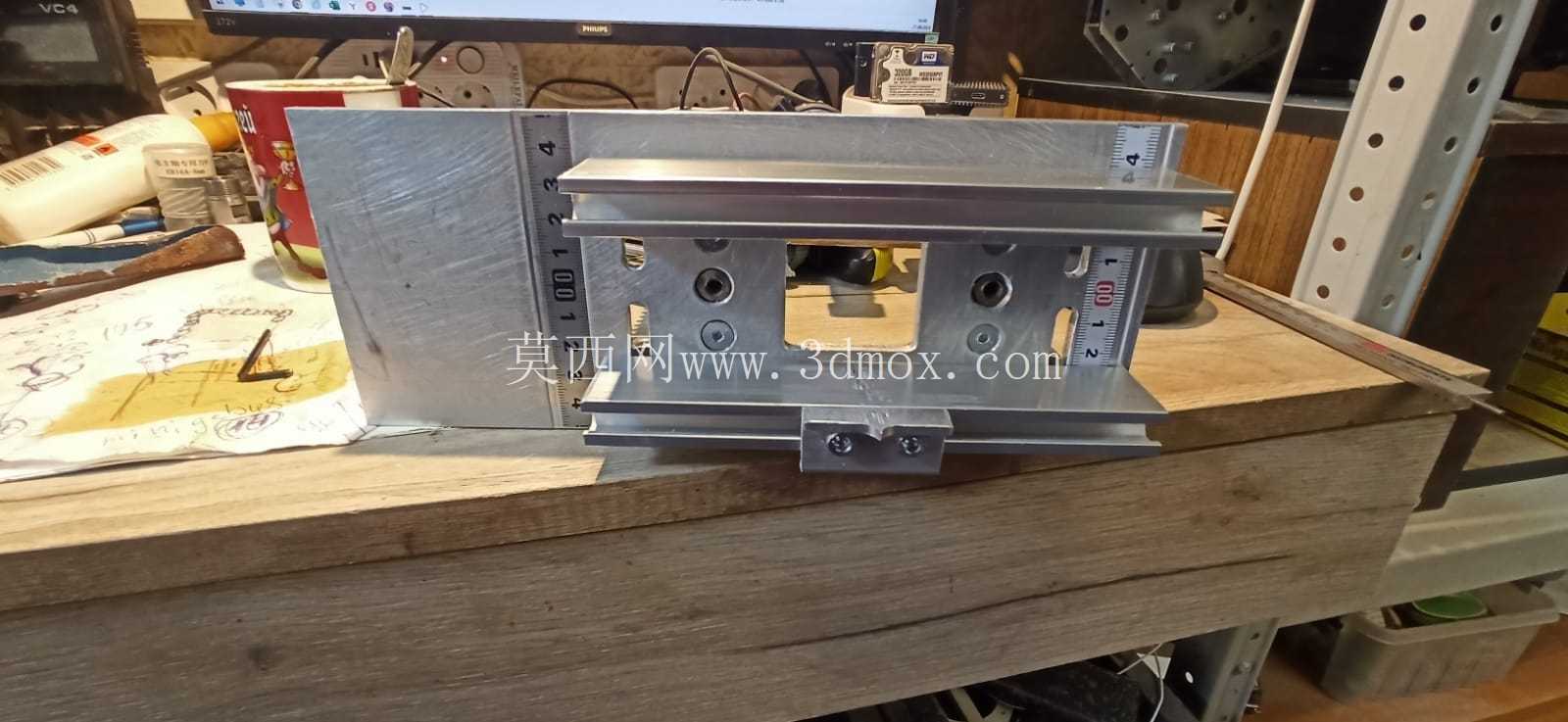

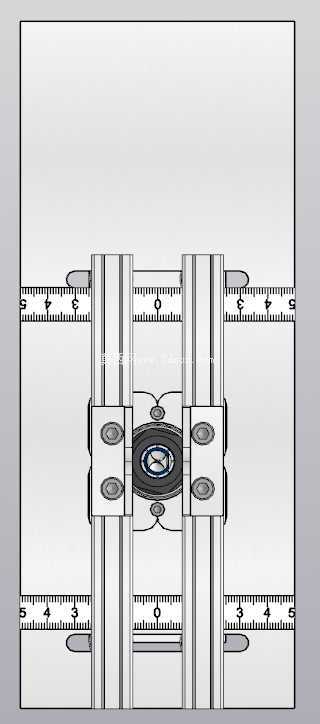

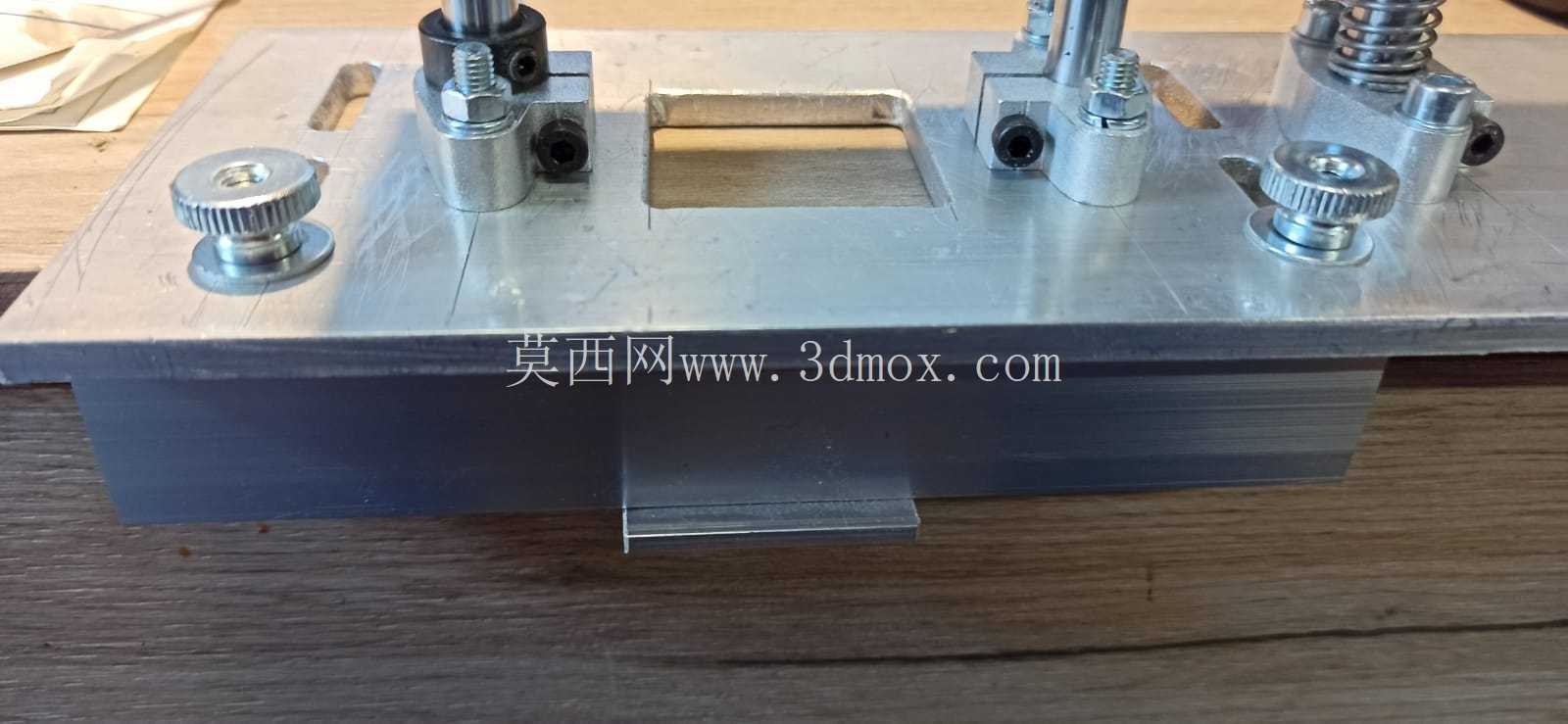

　　定位系统包含平面定位和端面定位两类逻辑。板材上表面或底面可作为主要支承面，侧边挡块负责确定孔中心到板边的距离；当加工端部孔时，工件端面抵靠定位元件，使钻头能够相对端面保持规定尺寸。底板上还设置了可调压紧旋钮和压块，用于在钻孔前锁定工件位置，避免板材在钻头入钻时被带动。此类结构尤其适合尺寸不大、形状规则的板件，也可根据孔型需要更换定位块或增加靠山。

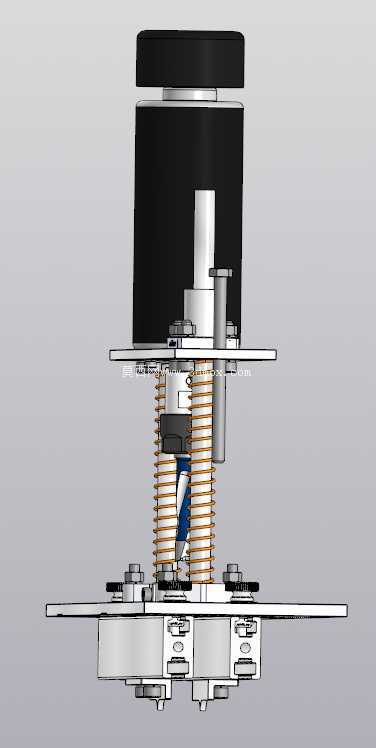

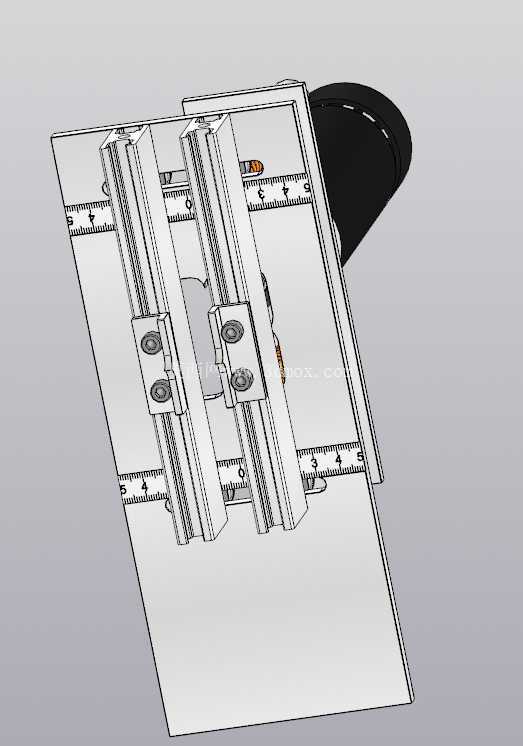

　　外形边界方面，模型呈现的是台式紧凑型工装，底板长宽需覆盖工件定位区、导柱安装区和操作空间，上层板尺寸则围绕电机法兰、导套、限位螺栓和弹簧座布置。竖直方向的最高轮廓由电机本体、顶部接线或散热段决定，最低工作位置受钻头长度和板材厚度影响。设计时应确认电机外径与上层板开孔、夹头空间、扳手操作空间不干涉；导柱间距要兼顾抗倾覆能力和工件放入便利性；弹簧外径、导杆直径和安装座之间需保留同轴间隙。

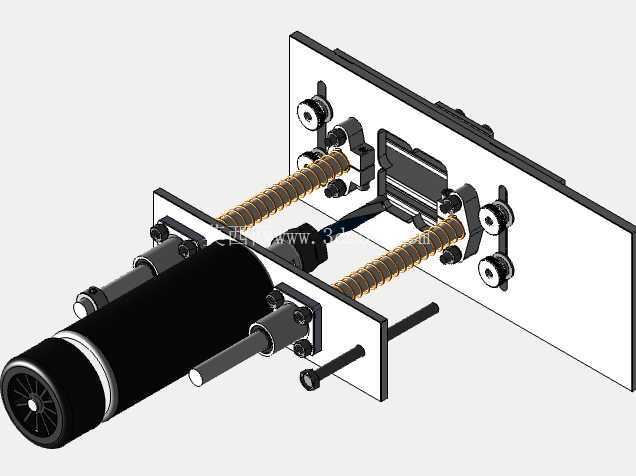

　　从建模角度看，该结构适合按照功能模块拆分：底板组件承担基准和支承，上层滑移板承担动力安装，导柱与衬套承担方向约束，弹簧组件承担回位，限位螺栓承担深度设定，侧向夹具承担工件固定。装配时应重点检查主轴轴线与底板工作面的垂直度、导柱与底板的平行度、钻套或让位孔与刀具的同轴度，以及下压到极限位置时夹头、螺母、钻头与底板之间是否存在碰撞。

　　这套工装并不追求复杂自动化，而是把家具钻孔中最容易波动的定位、导向、深度和压紧四个动作固化到机械结构里。对于小批量板式家具加工、门店现场开孔、设备维修改造以及工装方案验证，它提供了清晰的结构参考：以稳定基准吸收操作误差，以竖直导向保证孔轴方向，以可调限位控制孔深，以弹性回位提升连续作业效率。
