每小时三千瓶连续式洗瓶输送一体机

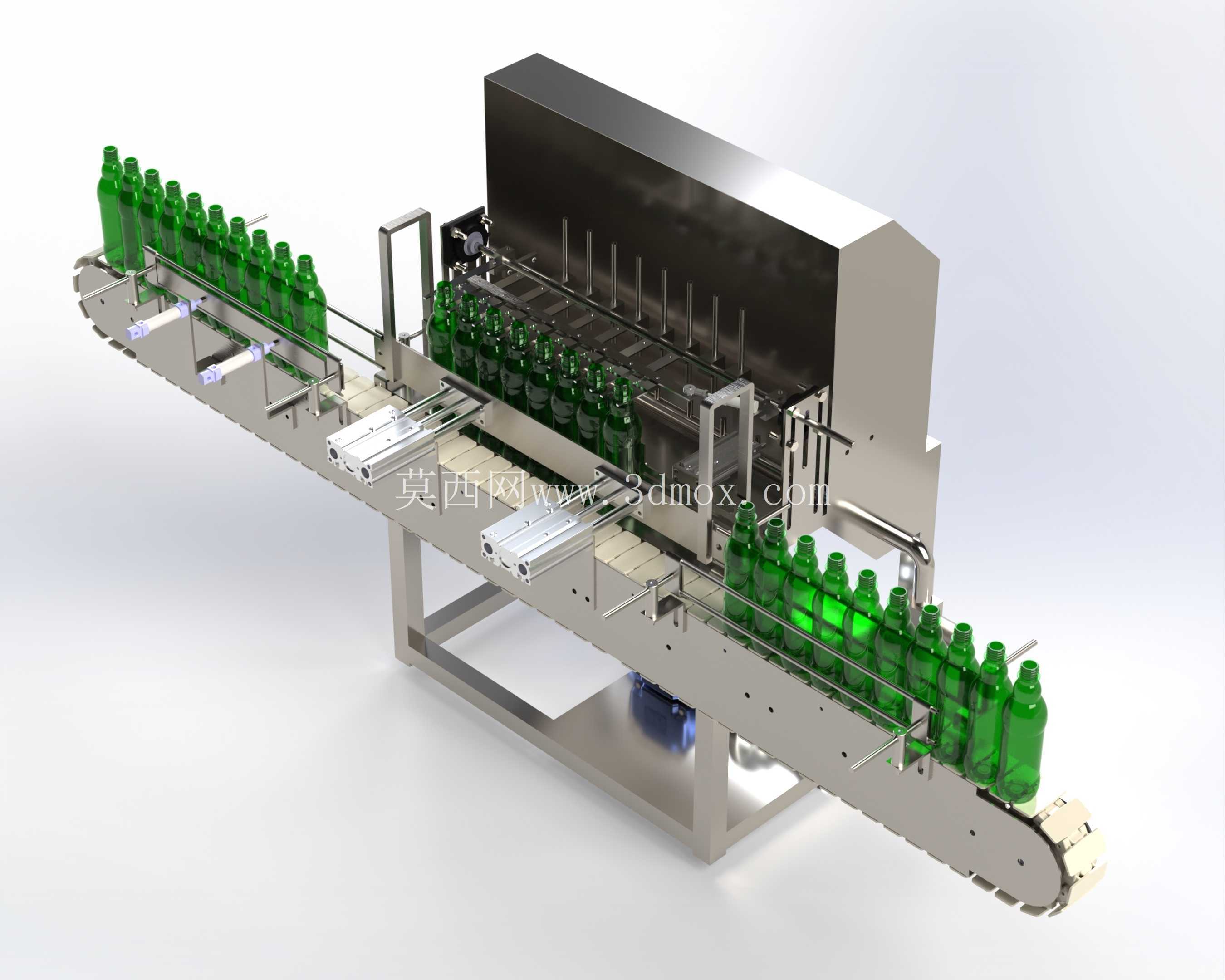

　　该套连续式洗瓶设备主要面向啤酒、饮料、调味品及玻璃瓶装饮品生产线的灌装前处理环节，布置在卸垛、理瓶之后，灌装、压盖之前，承担空瓶内部冲洗、外壁淋洗、残水沥除与节拍输送任务。整机采用长条形贯通布局，瓶体由入口段进入链板输送轨道，经过多组夹持与导向结构后依次通过冲洗区，再由出口段送入下游灌装设备，适合与中高速瓶装线进行联机。

　　从现场布置角度看，设备主体由不锈钢机架、链板输送系统、瓶体导向护栏、翻转或夹持定位机构、多工位喷淋管组、防护罩、接水盘及驱动单元组成。机架采用方管与板材焊接框架，底部设置可调支脚，用于补偿地面不平并调整输送高度。整机长度方向需要预留检修通道，入口和出口应与前后输送线保持同一瓶流中心线；宽度方向除主机外，还要考虑护栏调节、管路连接、排水槽及维护人员操作空间。上部喷淋区设置半封闭护罩，既可以减少冲洗水外溅，也便于观察喷嘴工作状态，护罩与机架之间保留拆装空间，方便后期清理水垢和更换易损件。

　　输送部分采用链板承载玻璃瓶，链板沿设备长度方向循环运行。瓶体在轨道上成列排布，两侧护栏通过支架固定并可按瓶径进行宽度调节，能够减少倒瓶、挤瓶和偏位现象。入口处设置过渡导板，使前道理瓶或输送设备送来的瓶子平稳并入本机；冲洗工位附近配置定位与夹持结构，使瓶口在喷射区域保持稳定姿态。对于需要强力内冲洗的工艺，可在对应工位增加翻转、压紧或间歇定位机构，让喷嘴与瓶口保持较稳定的相对位置，提高冲洗一致性。

　　喷淋系统沿瓶流方向布置多根竖直管和喷嘴，覆盖瓶内、瓶肩、瓶身及瓶底等区域。水路可根据工艺需求分为预冲洗、循环水冲洗、清水冲洗或消毒液冲洗等区段，各区段通过管路、阀件和泵组实现压力与流量分配。喷嘴角度经过排布，避免出现直射死角；接水盘位于输送链板下方，冲洗后的废水沿斜面汇入排水口，减少地面积水。设备框架与护罩多采用耐腐蚀材料，适合长期处于潮湿、带清洗剂的工作环境。

　　结构设计上，该设备强调连续输送与稳定清洗的平衡。若单纯提高链速，瓶子在冲洗区停留时间会缩短，清洗效果下降；若增加冲洗工位数量，则可以在保证节拍的同时延长有效处理路径。模型中瓶流从入口密集进入，在中部经过较长的喷淋区，再由出口连续排出，体现的正是通过工位数量和输送速度匹配产能的思路。护栏、导杆和过渡板的曲率需要平滑，避免玻璃瓶在高速接触时产生冲击；链板节距、挡块位置与瓶底直径相匹配，可降低翻瓶风险。

　　在安装边界方面，设备中心线应与前后灌装线对齐，入口高度、出口高度和链板顶面高度需统一。机架下方要布置排水接口，供水主管应靠近喷淋管组，减少管路弯折和压力损失。电气驱动部件宜避开直接淋水区域，电机、传感器和接线位置应考虑防水与检修便利。维护时需要抽出或打开护罩，对喷嘴堵塞、链板磨损、护栏松动、接水盘积污等部位进行检查，因此设备两侧不宜紧贴墙体或其他机组。

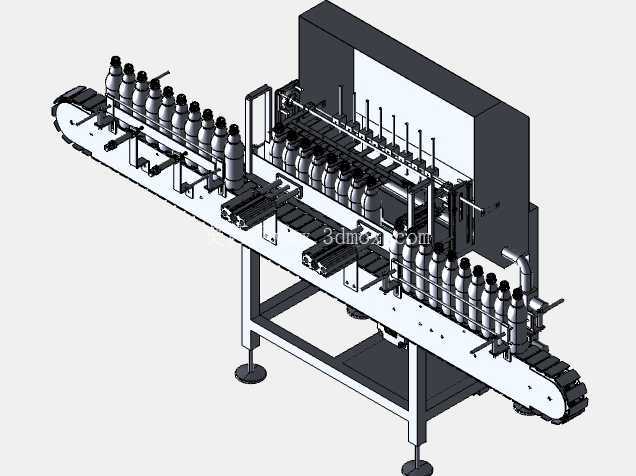

　　三维结构建模时，链板循环轨迹、瓶体间距、喷淋管排布和机架支撑关系是重点。链板输送段需要体现主动轮、从动轮、张紧结构和回程轨道；瓶体可按实际节距阵列，用于校核产能与工位停留时间；喷淋管组应保留与外部水路连接的接口位置；护罩、接水盘和支架则用于检查干涉、维护空间及整机外观。该模型可为洗瓶机方案设计、瓶装线布局、非标输送改造及清洗工位结构细化提供直观参考。
