全自动异型袋液体灌装封口包装机组

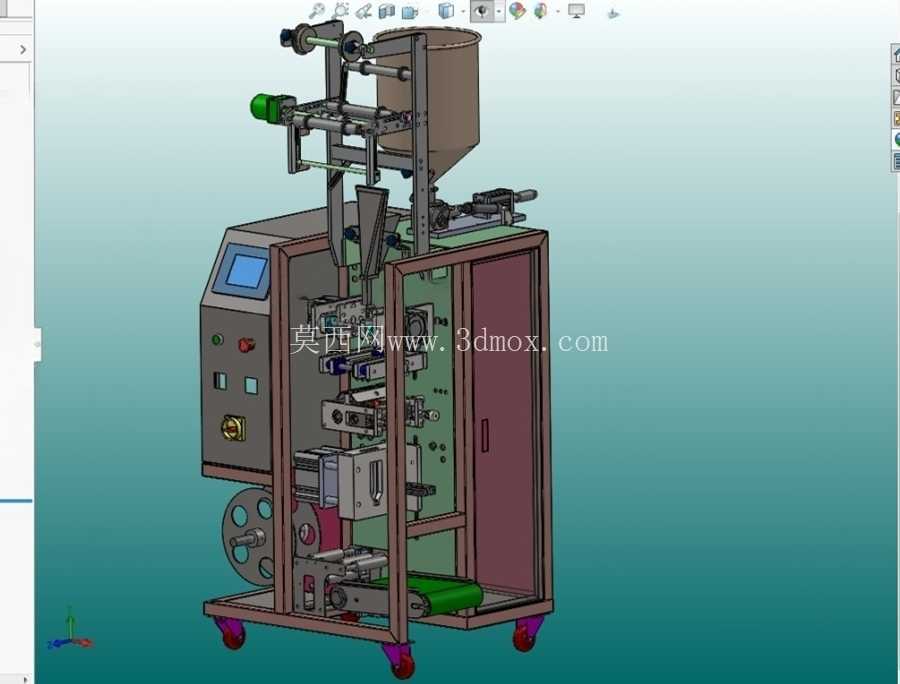

　　该套三维设备针对小容量液体物料的软袋成型包装而设计，常见于酱料、汤汁、日化小样、保健饮品、膏霜类物料的连续生产场景。整机把储料、计量、送膜、制袋、灌装、封口、切断、成品输出等工序集中在一个立式机架内，适合放在洁净车间、食品加工线尾段或日化产品分装区域使用。设备底部配置脚轮和可调支撑，既便于在产线调整位置，也能在运行时锁定，减少振动对封切精度的影响。

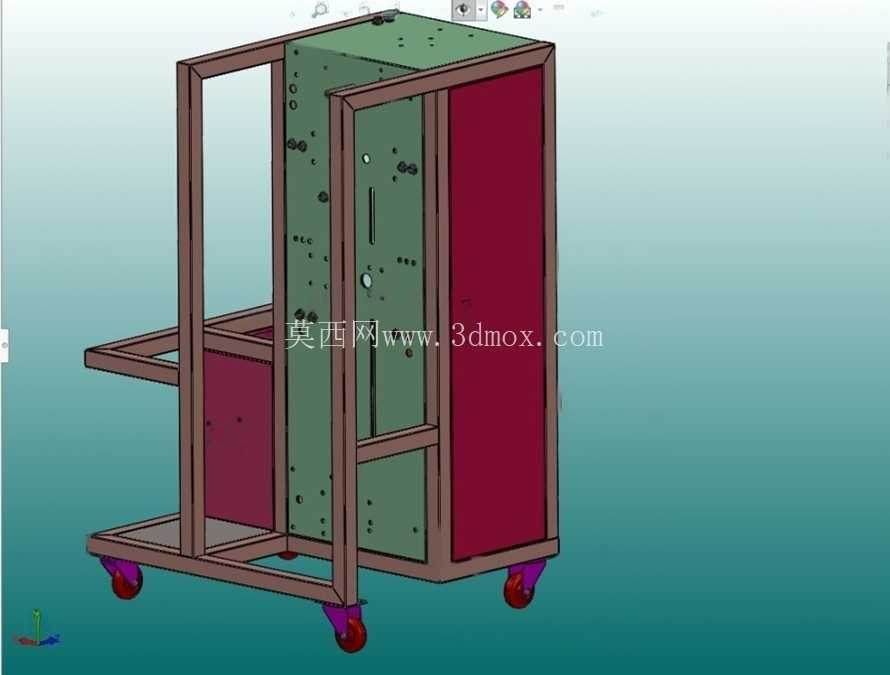

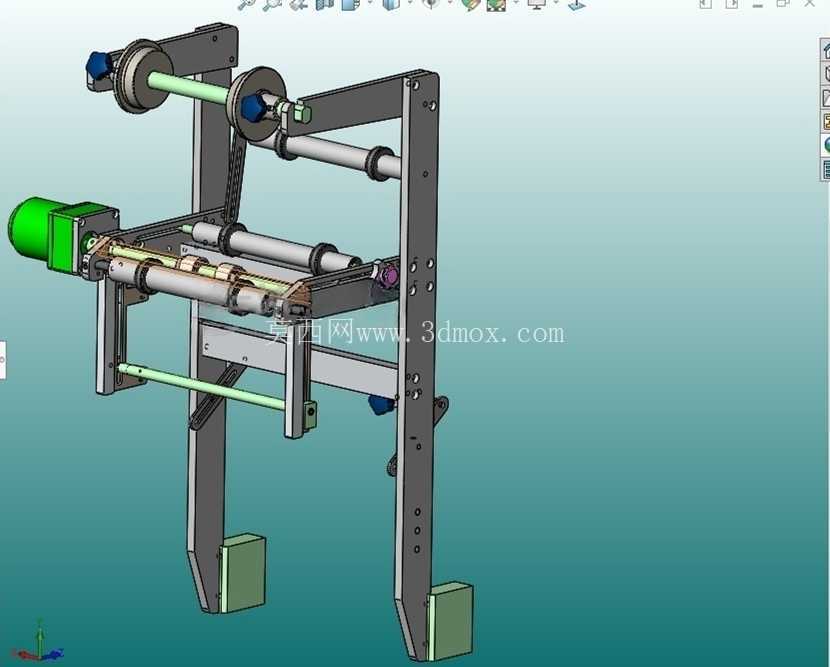

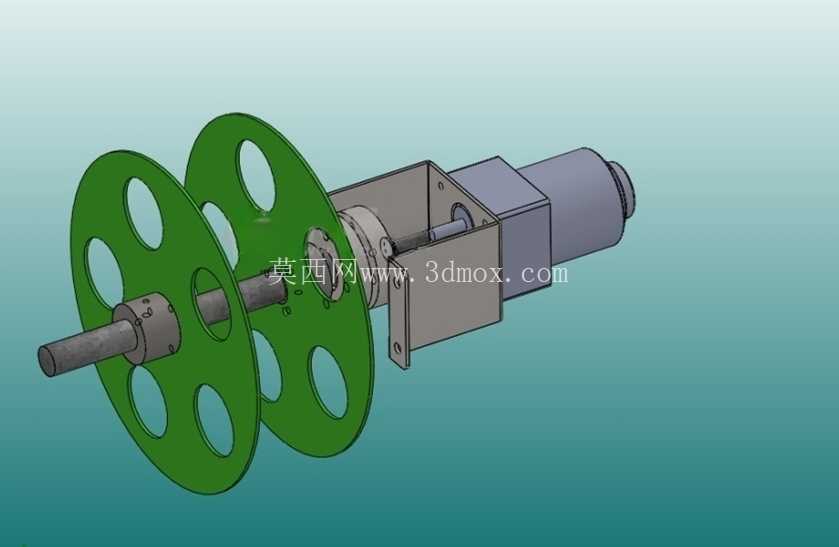

　　从结构布置看，机架采用方管焊接框架加外护板的形式，前侧设置透明检修区域，后侧布置电气与气动元件，维护时可以从多个方向接近传动链。上部为膜卷放卷机构，膜卷轴、导向辊、牵引辊和张力控制件沿包装膜走带路径排布，能够保证复合膜在高速间歇运动中保持稳定张紧。膜材经过成型器后由平膜转为筒状，纵向封合机构先完成背封或侧封，再由横向热封机构完成袋口与袋底封合。对于异型袋，封切模具的轮廓需要与袋形一致，热封压力、温度和停留时间要根据膜层结构进行匹配，避免出现封边起皱、虚封或拉丝。

　　液体灌装部分位于设备中上部，料斗采用敞口加锥底结构，便于物料流入计量单元。针对流动性较好的液体，可配置活塞计量泵或转子泵；针对带颗粒、黏度较高的物料，则需要在料斗处增加搅拌或保温结构，防止沉淀、结块。灌装阀插入制袋区域后按节拍下料，管路尽量缩短并减少死角，这样既能降低残留，也方便清洗和换料。灌装与拉膜、横封动作之间通过凸轮、连杆、伺服轴或气动执行件协调，若下料时间过早，容易污染封边；若过晚，则会影响整机节拍。

　　设备正面设置操作面板和按钮区，触摸屏用于参数设定、产量查看和故障提示，急停按钮布置在人员容易触及的位置。电控柜集中在机架侧部，传感器、电磁阀、温控模块和驱动元件按功能分区走线，线槽与运动部件保持安全距离。成品输出端配置绿色输送带，将切断后的包装袋从封切区送出，避免成品堆积在刀座下方。输出带高度可与后续检重、金属检测、装盒或人工收集工位衔接。

　　设计这类设备时，不能只把各功能机构简单堆叠。放卷中心、成型器中心线、灌装阀中心线、纵封轮中心线和横封模具中心线需要尽量共线，否则膜材在牵引过程中会产生偏摆，导致袋长不一致或封边错位。牵引辊的压紧力要兼顾膜材防滑与袋面防压痕，热封模具则需考虑热膨胀补偿和快速更换结构。机架上部承载料斗和膜卷，动载荷较明显，立柱与横梁连接处应保留足够刚度；底部横撑既要容纳传动件，也要为清洁地面留出空间。

　　安装边界方面，整机占地近似长方形，前方需要留出操作与换膜空间，侧方应保留电气柜开门距离，后方需安排气路、料管和维护通道。设备高度主要由膜卷、料斗和上部导向架决定，车间布置时应确认顶部吊装、加料和膜卷更换空间。进料管路、压缩空气接口和电源进线宜从后侧或底部接入，避免横穿人员通道。若用于食品或医药相关场景，与物料接触的料斗、阀门、管路和封口周边零件应按卫生要求选择材料并便于拆装清洗；外护板表面则应减少积料台阶，使日常擦拭和冲洗更方便。

　　三维建模时，机架、膜卷、料斗、热封组件、牵引组件、切刀、输送带和护罩均按实际装配关系表达，运动件之间保留了合理间隙。对结构工程师而言，该模型可用于检查膜材路径、机构干涉、检修开口和人机操作位置；对设备选型人员而言，可以直观看出立式异型袋包装机的工位组成、物料流向以及与前后产线连接的基本方式。
