双轮独立悬架转向总成结构设计

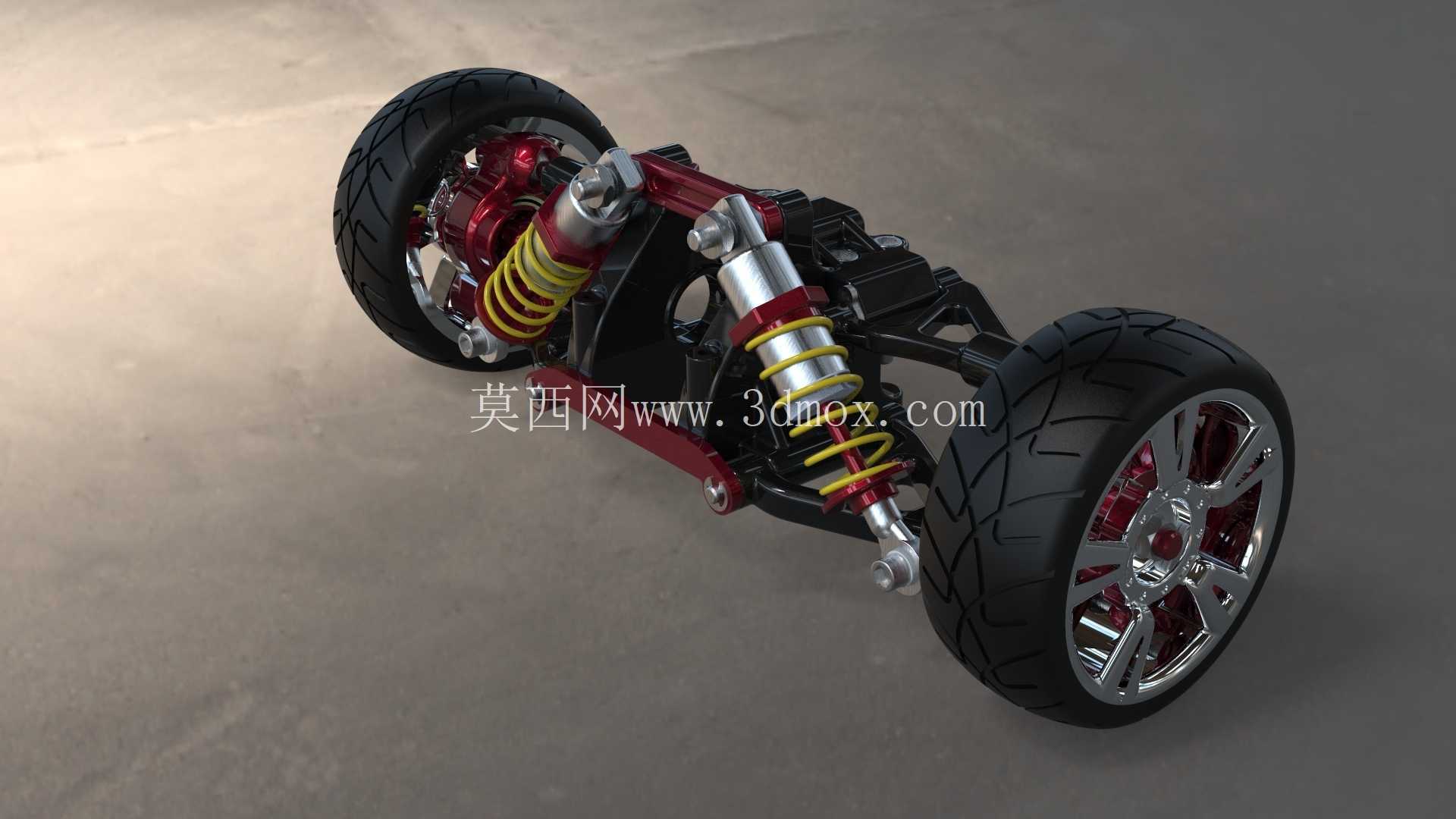

　　该结构围绕小型车辆前部或后部的双轮承载、转向与减振需求展开，主体由左右车轮、轮毂、轮胎、转向节、上下摆臂、螺旋弹簧阻尼器、连接支架、中央安装基座以及相关销轴和紧固件组成。整体布置采用左右对称方式，两轮之间保留较宽的支撑跨距，中央区域用于容纳主安装框架和弹性元件，能够在有限车宽内兼顾轮端运动空间、悬架行程和转向角度。

　　从实际用途看，这类总成常见于轻型电动车、休闲车辆、实验平台、特种小车或小型运载设备的底盘开发中。轮端通过轮毂轴承支撑轮胎和轮辋，转向节承担车轮转向、制动力矩传递和路面冲击导入的作用。上下摆臂将轮端与中央基座连接，形成近似双叉臂式导向机构，使车轮在压缩和回弹过程中按照设定轨迹运动，减少不必要的前束、外倾变化。阻尼器与螺旋弹簧组合负责吸收路面冲击，控制弹簧往复振荡，并在转向和侧倾时提供足够的支撑刚度。

　　设计时首先需要明确安装边界。中央基座作为主要承力部件，其上方、侧方和后方的连接孔位决定了悬架与车架或车身的装配关系；摆臂内端通过销轴与基座相连，外端通过球头或铰接点与转向节相连，各铰接轴线需要在三维空间中保持协调。若硬点位置布置不合理，车轮跳动时会产生明显的轮胎偏磨、转向干涉或回正性能下降。因此建模过程中应保留摆臂长度、球头中心、减震器上下安装点、轮心位置和主销倾角等关键参数，便于后续进行运动校核和参数调整。

　　外形尺寸方面，两轮外侧构成整车宽度方向的主要边界，轮胎外径决定离地间隙和轮拱空间，减震器斜向布置后会占用轮内与中央框架之间的区域。设计时需检查轮胎在最大转向角、最大压缩和回弹状态下与摆臂、弹簧、支架之间的间隙，尤其要关注弹簧外径、阻尼筒、刹车构件以及轮辋辐条之间是否存在运动干涉。对于采用宽胎和大轮辋的方案，轮内空间紧张，减震器安装角度和转向节外形需要同步优化。

　　结构功能上，左右悬架并非简单镜像复制，还需结合转向拉杆或转向机的布置确定前轮定位关系。轮心处承受垂向载荷，制动或驱动时产生纵向力，转向时承受横向力，这些载荷通过转向节分解到上下摆臂、减震器和连接支架。摆臂铰接点应具备足够的重叠支撑长度，以降低销轴弯曲和衬套偏磨风险；中央基座则需要在弹簧支座、摆臂支座和车架连接面之间形成连续传力路径，避免出现孤立薄弱凸台。

　　弹簧与阻尼器的布置采用倾斜安装方式，上端靠近中央高位支架，下端连接轮端或下摆臂附近结构。这种方式可以在较短垂直空间内获得合适的安装长度，同时通过安装比改变悬架等效刚度。建模时应注意弹簧预压状态、阻尼器行程末端位置以及缓冲块空间，不能只按静态姿态摆放零件。车轮上跳时，弹簧压缩量、阻尼器缩短量和摆臂转角应同步变化；车轮下落时，也要确认拉伸限位和铰接点不会脱离设计范围。

　　轮毂与轮胎部分采用多辐条轮辋和宽断面轮胎，视觉上强调运动属性，工程上则需要关注轮胎半径、胎宽、轮辋偏距和螺栓分布圆。轮辋辐条背后若布置制动盘或卡钳，应预留拆装空间；若该结构仅作为从动桥使用，也需要保证轮毂轴承、锁紧螺母和防尘结构具备完整装配逻辑。轮胎外廓在转向时会扫出较大空间，车身覆盖件或轮罩设计应依据该扫掠体进行避让。

　　在三维建模表达上，该作品适合按总成层级拆分为车轮子装配、转向节子装配、摆臂子装配、减震器子装配和中央支架子装配。每个销轴、衬套、球头、锁紧件和垫片都应体现实际装配关系，避免出现零件悬浮或同轴孔位无法对齐的问题。对于结构设计人员，后续可在此基础上加入制动系统、转向拉杆、车架接口和驱动电机，进一步完善整车底盘；对于设备选型人员，则可通过该模型直观判断悬架形式、轮端空间和弹性元件布置是否满足轻型车辆开发需求。
