四十英尺运动钓鱼双体游艇外观结构

　　该作品呈现的是一艘面向近海休闲垂钓与短途巡航场景的运动型双体艇，整体围绕高速航行稳定性、甲板作业空间和乘员舒适性展开。双体构型在船舶方案中最直接的价值，是两片狭长船体共同提供浮力与横向支承，使艇身在转向、横浪停靠和人员集中于舷侧作业时，相比同尺度单体艇具有更小的横摇倾向。对于钓鱼活动而言，这一特性意味着钓手在船尾、舷边站立或起鱼时，甲板姿态更平稳；低速漂钓时，艇体也能保持较宽的水线支撑面，减少乘员长时间停留的疲劳感。建模时需要重点把握两片船体的相对位置、片体线型过渡以及连接桥下方的离地间隙，这些要素不仅决定外观比例，也影响靠泊、上排和 trailer 运输时的边界判断。

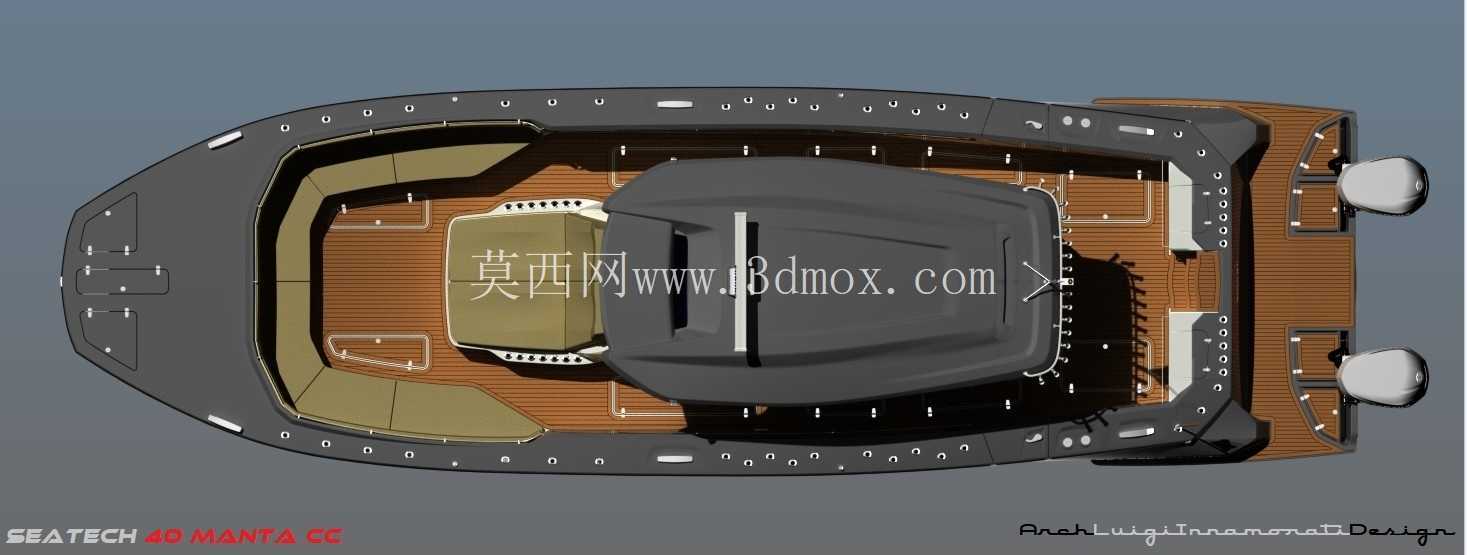

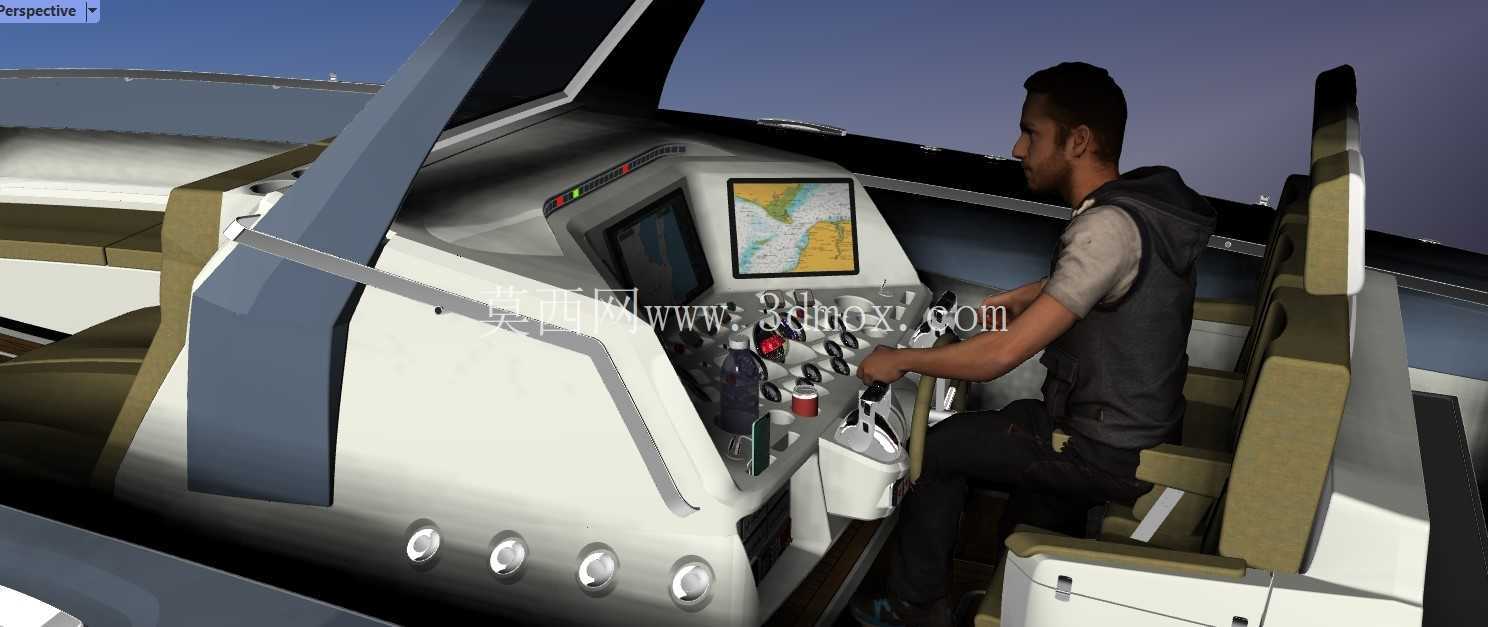

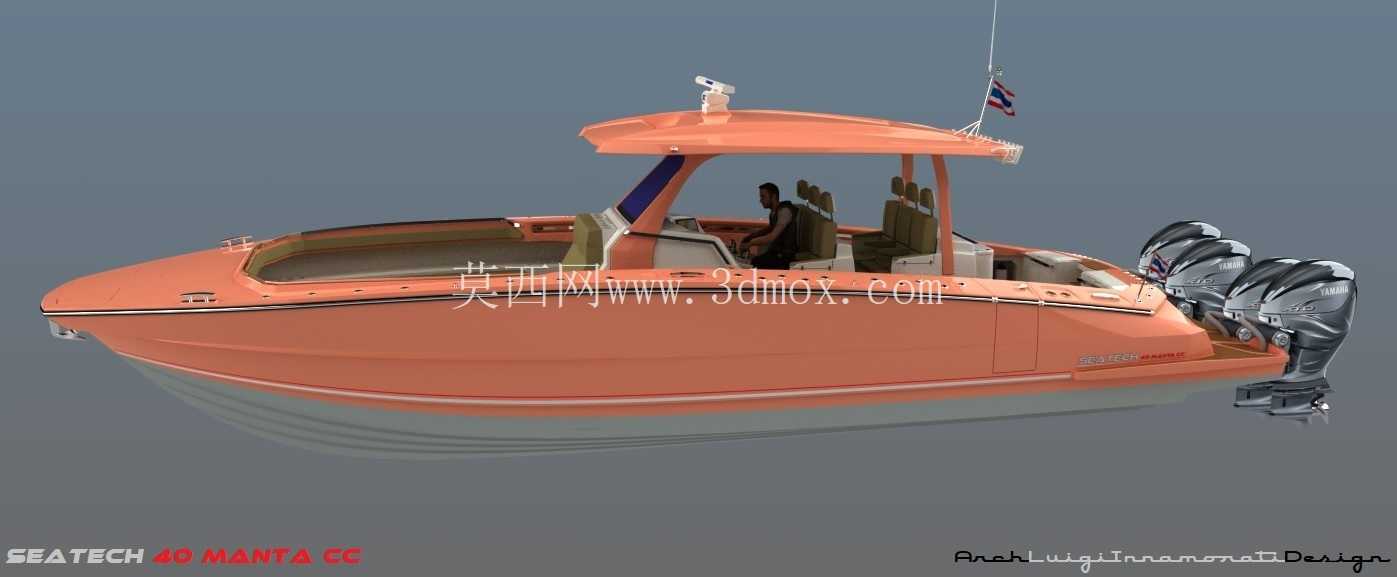

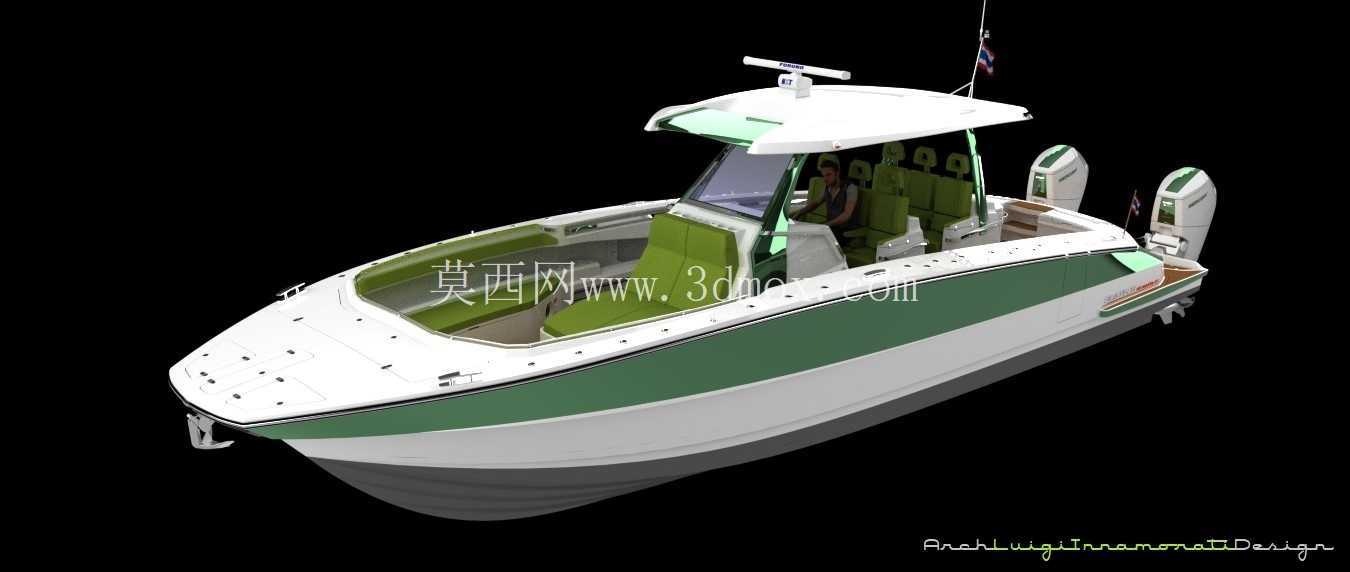

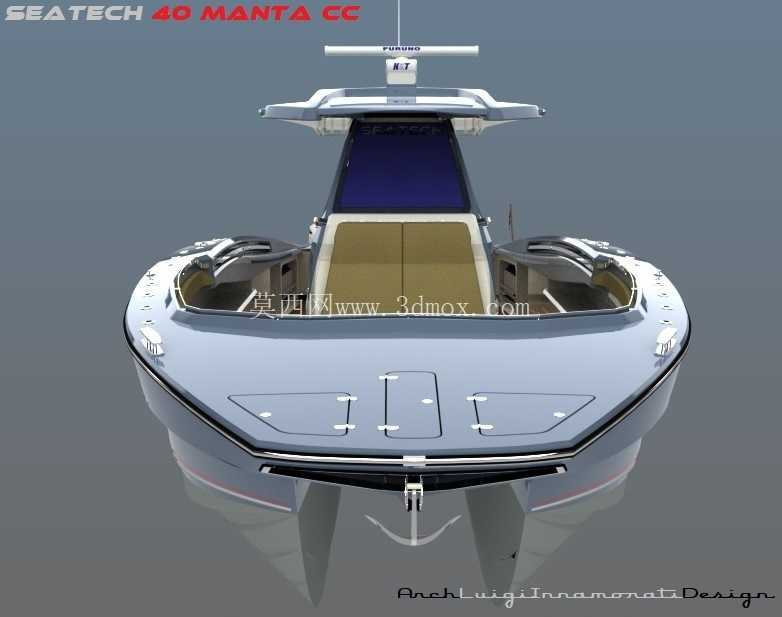

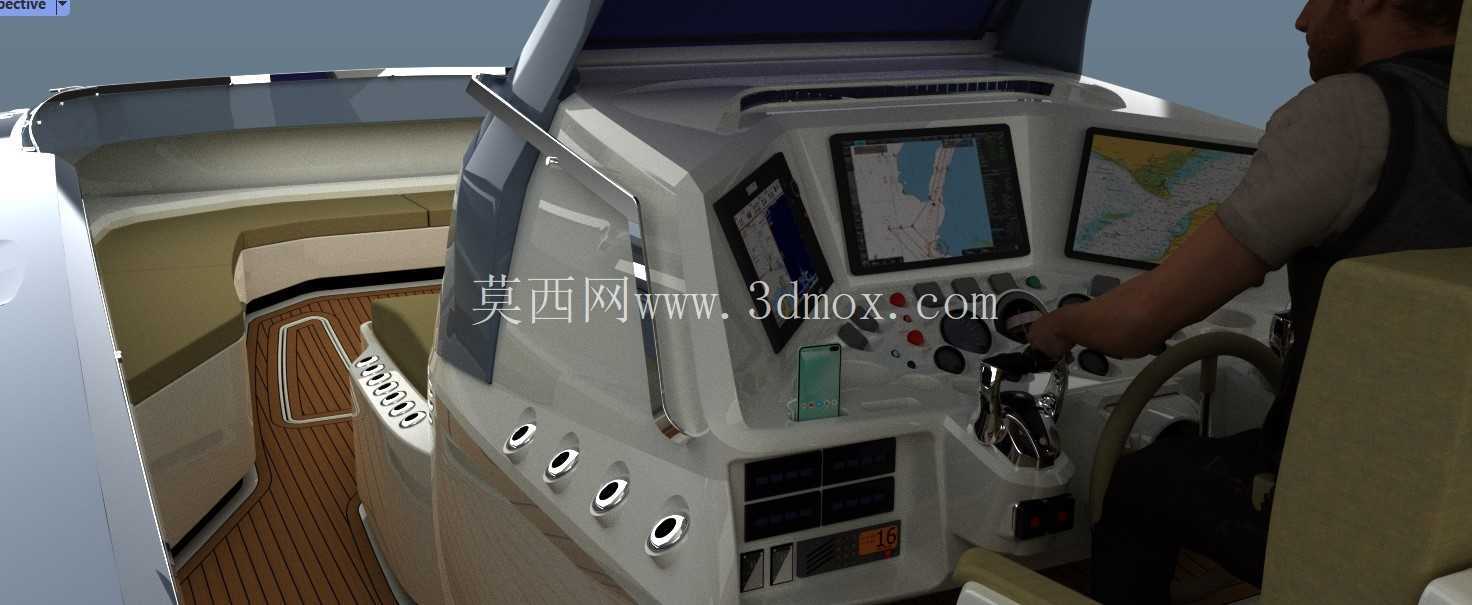

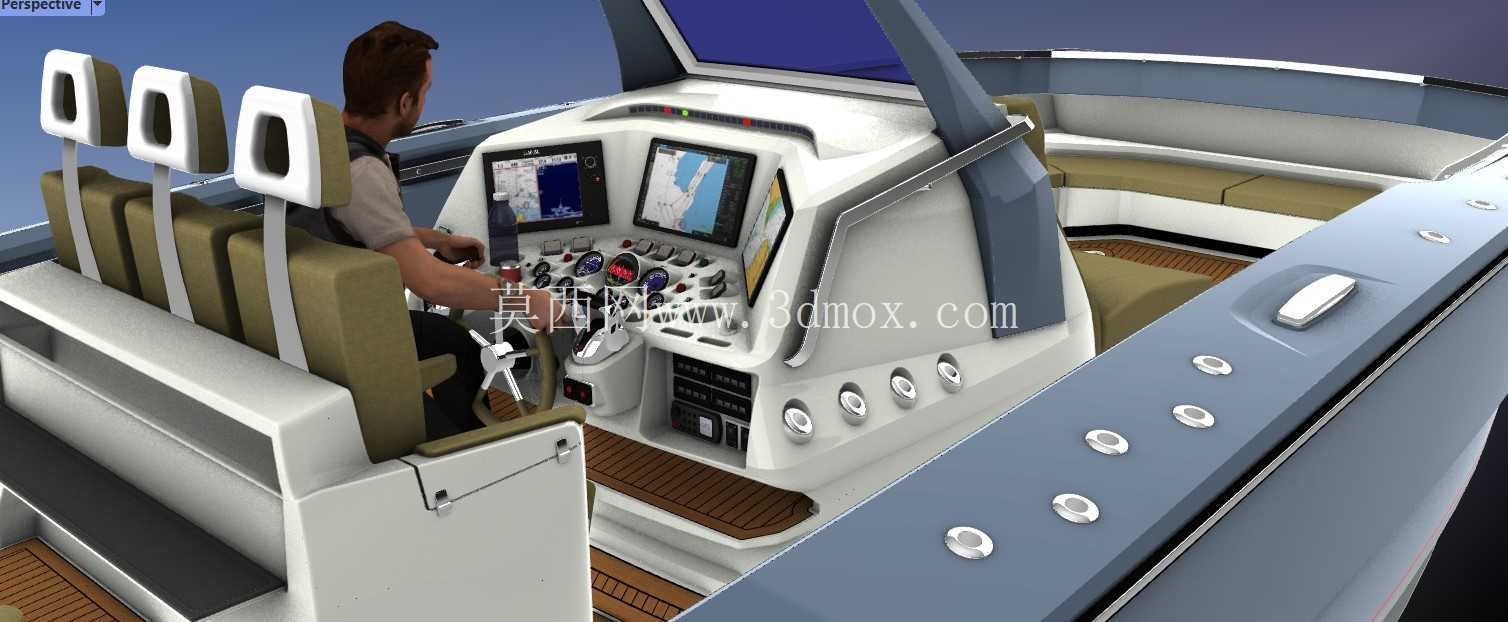

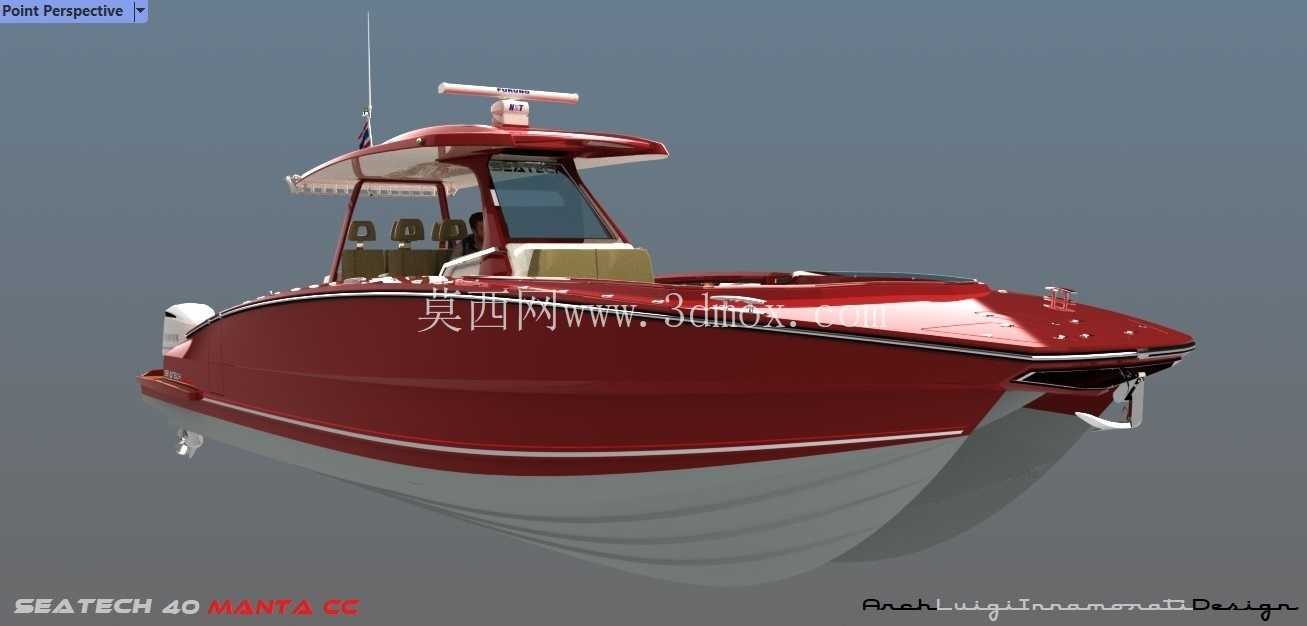

　　外形上，艇体采用深红色上壳与灰色船体下部的分色处理，船首外飘明显，艏部甲板向前收窄并设置护舷、锚具和系泊点。敞开式前甲板可作为通行、临时置物或抛投区域，舷侧保留连续护栏和防滑甲板的设计意图。中部驾驶站采用硬顶遮阳结构，顶部集成雷达或导航设备基座，前挡风玻璃形成围合驾驶区，座椅、控制台和舱室开口共同构成主要操作空间。工程建模中，硬顶支柱、顶棚骨架、玻璃边界和顶部设备安装位需要保持结构逻辑一致，避免只做外观曲面而忽略支撑路径。

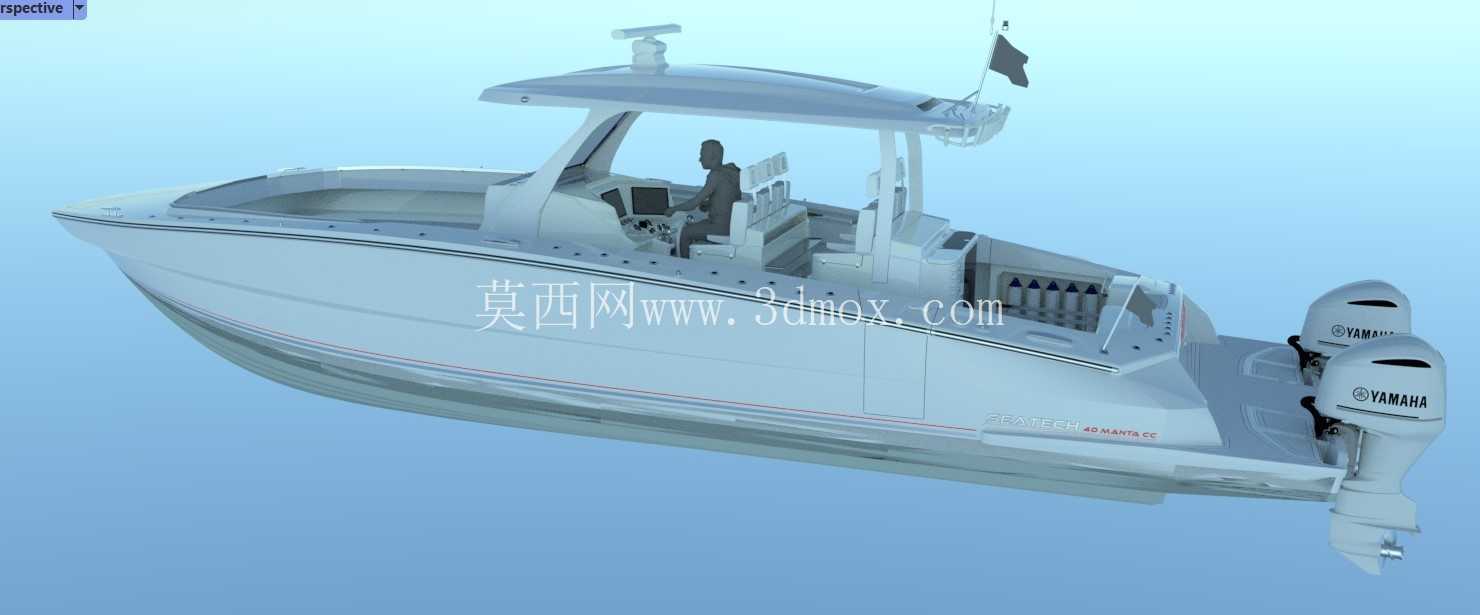

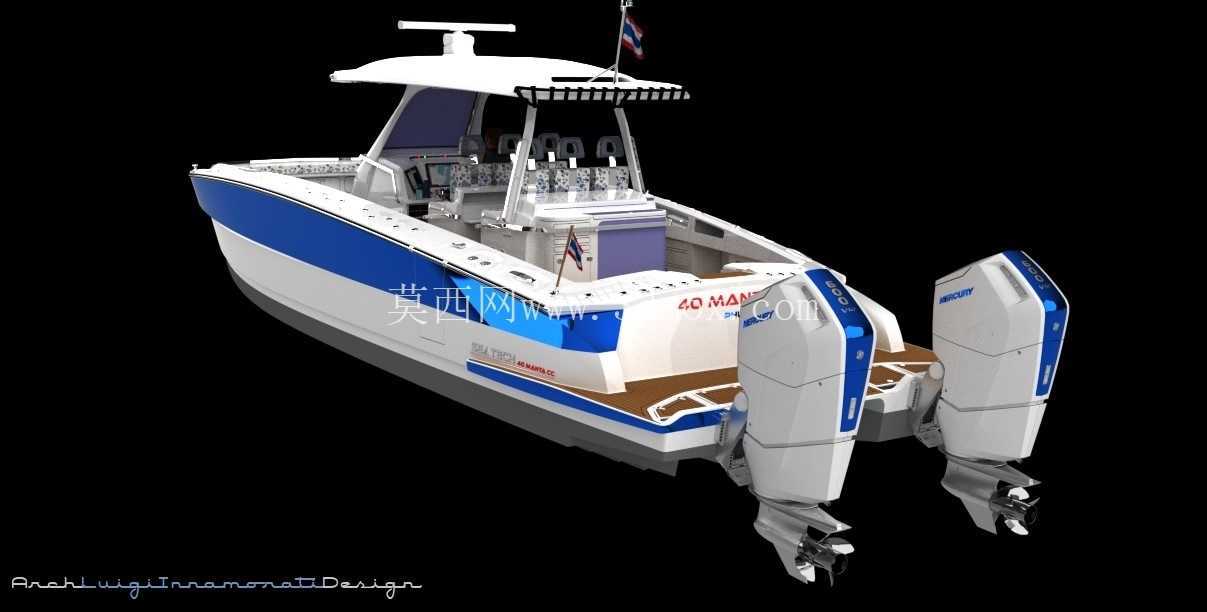

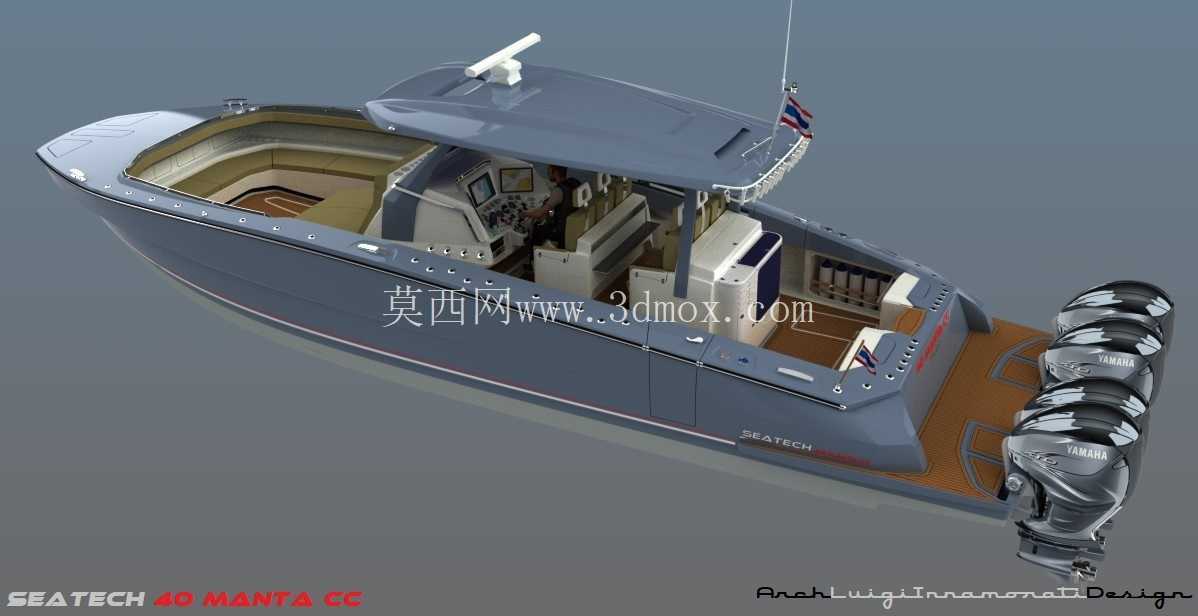

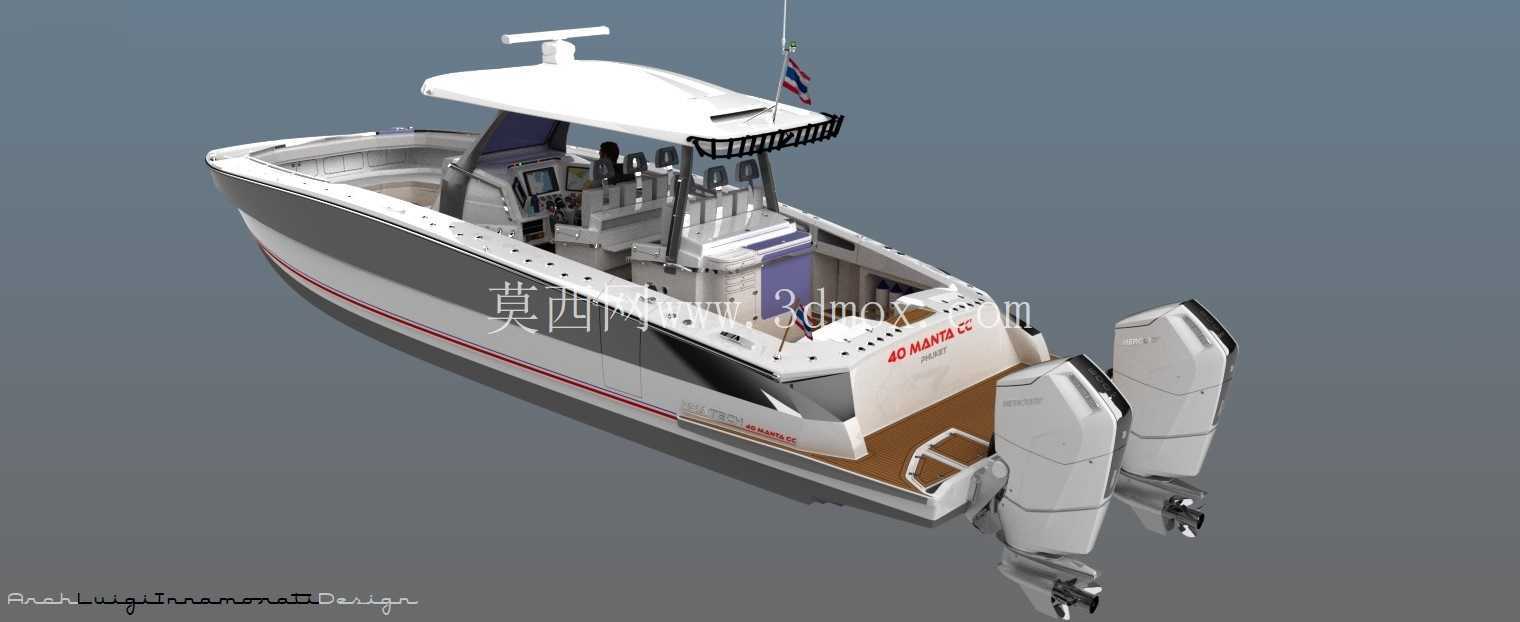

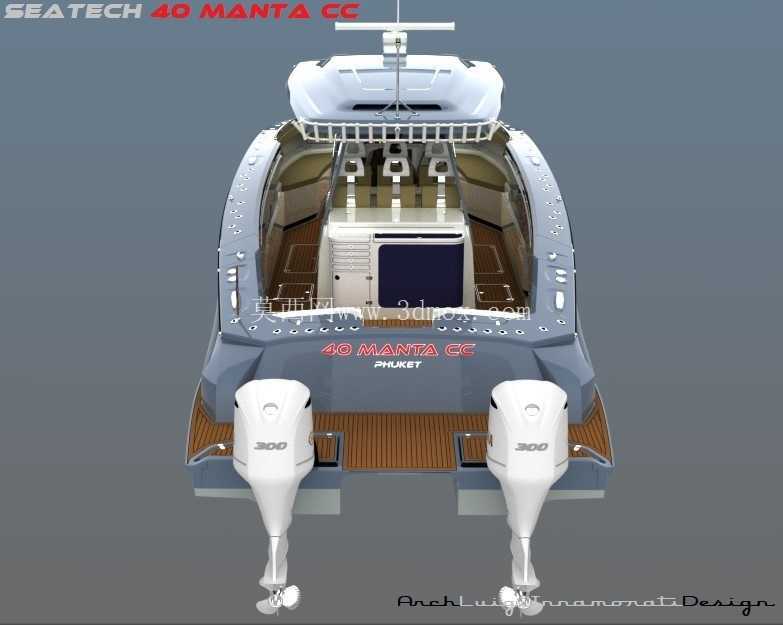

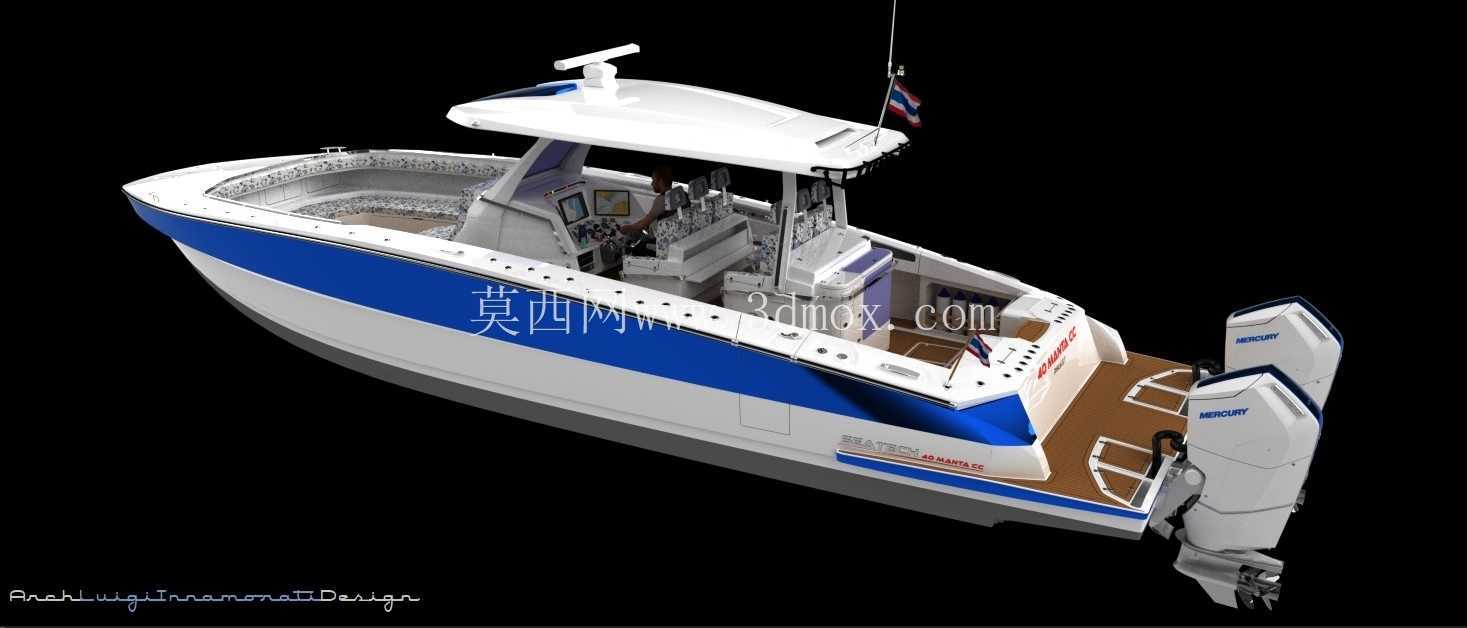

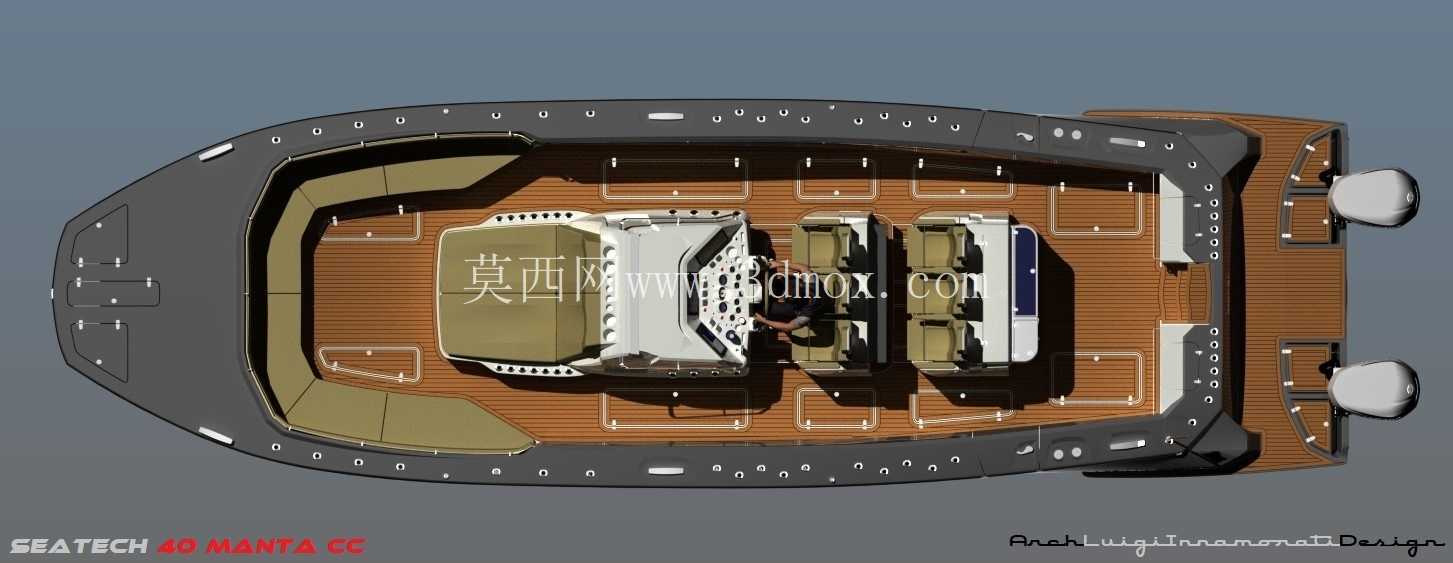

　　船尾区域是运动钓鱼艇的功能核心。模型中宽大的尾板兼顾外挂动力安装、登船、靠泊和起鱼操作，双体船的尾部宽度为尾甲板提供了充足站立面积，适合布置钓竿座、储物箱、活饵舱、洗鱼台面或折叠座椅。实际使用时，尾板距水面高度、舷外机安装面、压浪线和登船梯位置都需要协调：过低容易在倒车或浪涌时上浪，过高则影响人员上下水和舷外机有效浸没深度。两片船体之间形成的中央通道，也为尾流组织、靠码头时的缓冲以及水上登乘提供了空间。

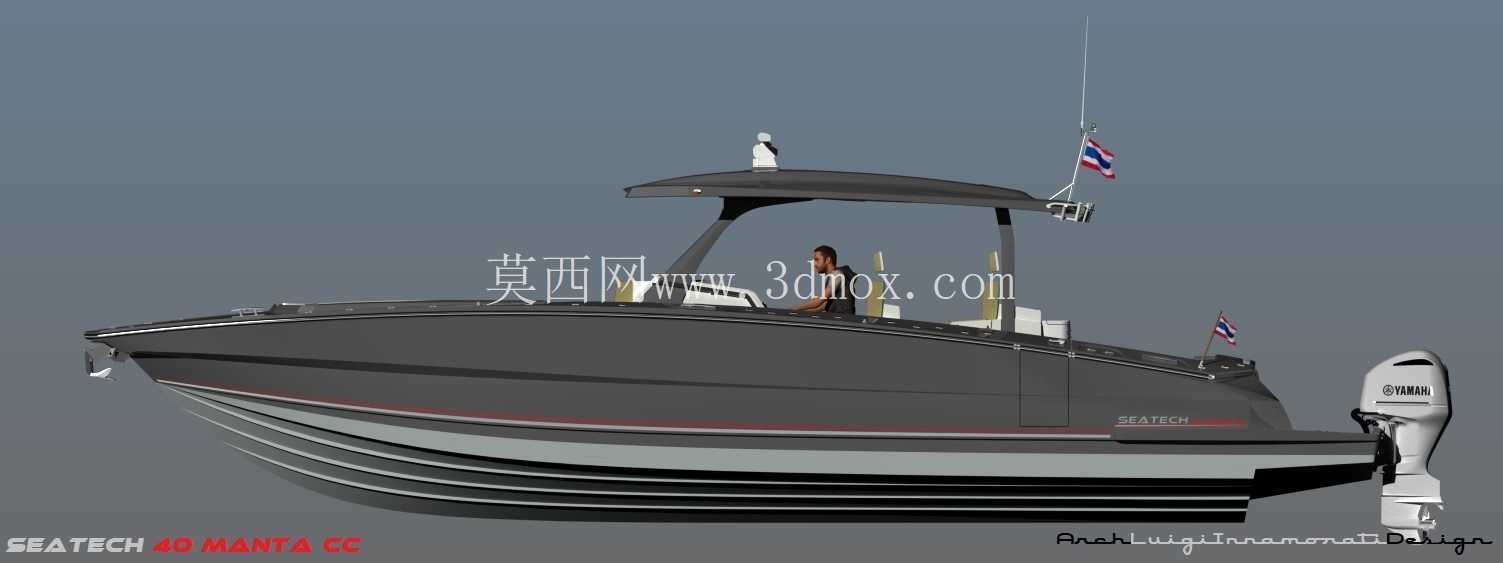

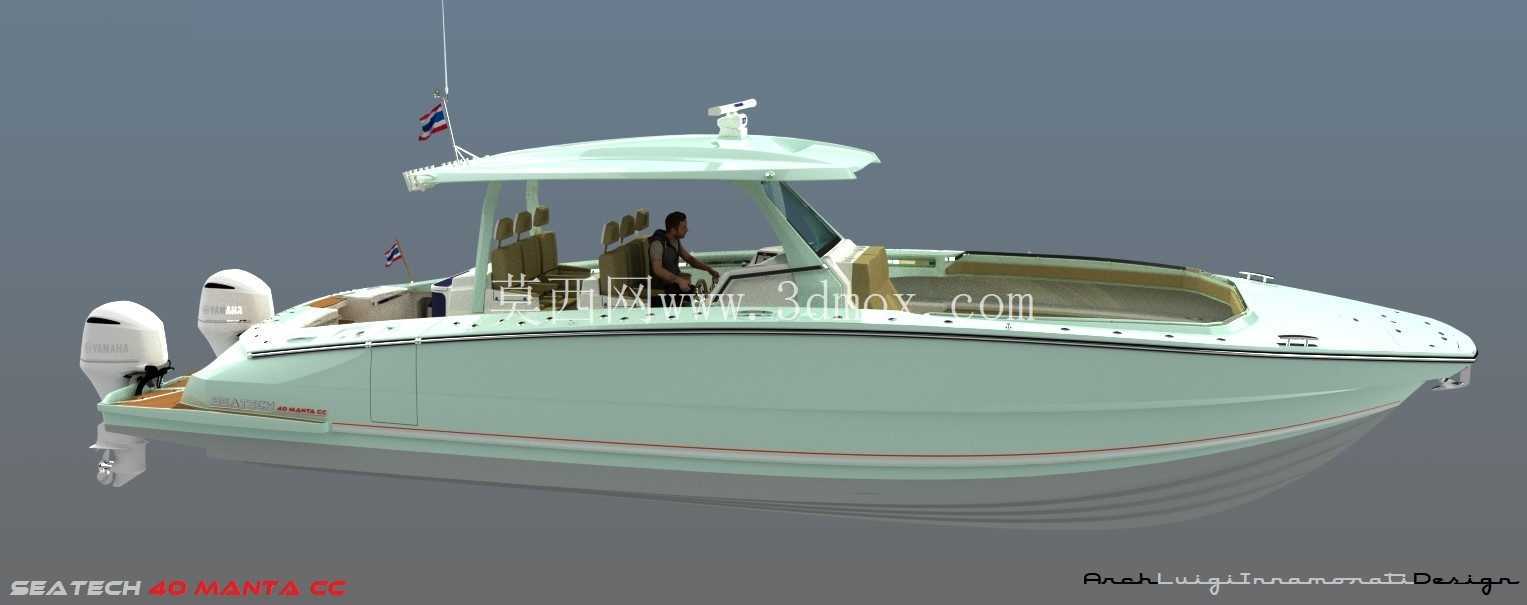

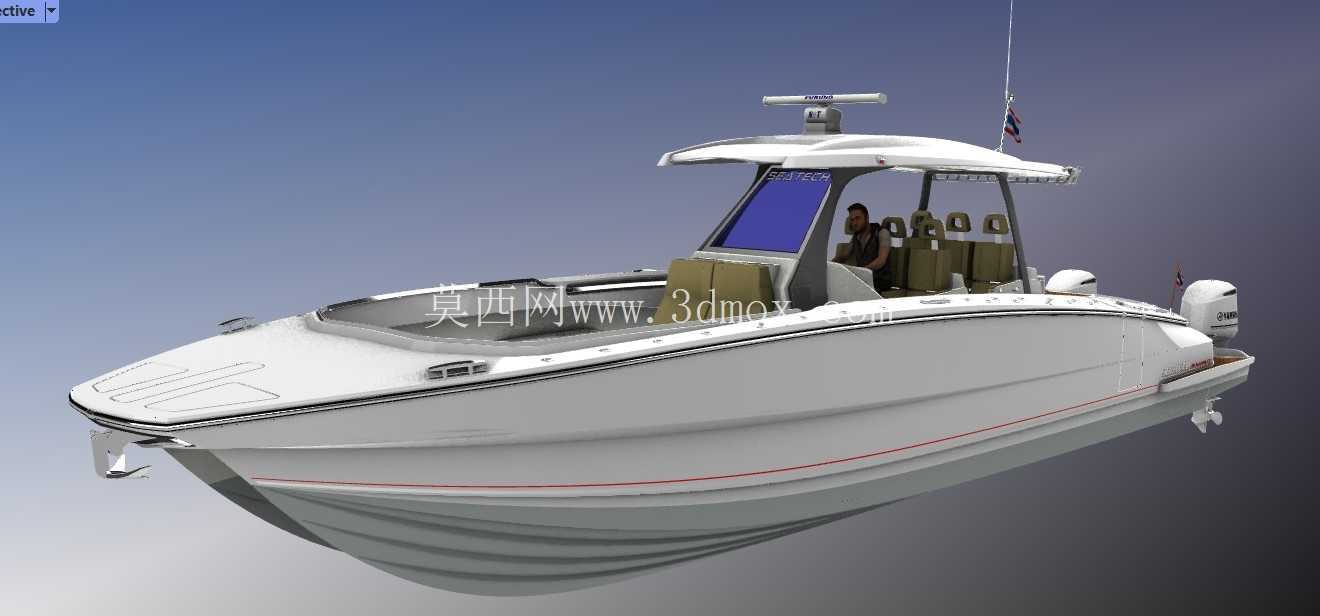

　　从线型设计思路看，该片体并非简单拉伸体，船首尖锐、船身中段饱满、船尾逐渐放开，以兼顾破浪、阻力和布置容积。曲面建模时应保持船舷折角线、船底防污漆分界线、甲板边线和护舷条的连续关系；船底灰色区域需要体现双体片体从艏部瘦削到尾部承托浮力的渐变。顶部雷达架、天线、航行灯、挡风玻璃框架和座椅等细节虽然体量较小，但对最终比例识别非常关键，能够帮助方案评审人员判断驾驶视线、设备高度和桥梁限高之间的关系。

　　在应用层面，这类艇常用于近海岛礁垂钓、家庭休闲巡航、俱乐部租赁和水上接待。选型或结构复核时，需要关注总长、总宽、型深、吃水、艇重重心、动力数量与尾板承载，以及码头泊位宽度。双体船宽度较大，陆上转运和入库时对拖车、支墩位置和厂房门宽更敏感；吊装时则应依据片体强结构位置布置吊点，不能直接以装饰护条或薄壳甲板作为受力边界。三维模型可用于外观方案展示、总布置协调、甲板设备干涉检查、靠泊附件定位和渲染评审，也可为后续船体深化、舾装件布置和宣传展示提供直观基础。
