带金枪鱼塔架的休闲海钓游艇

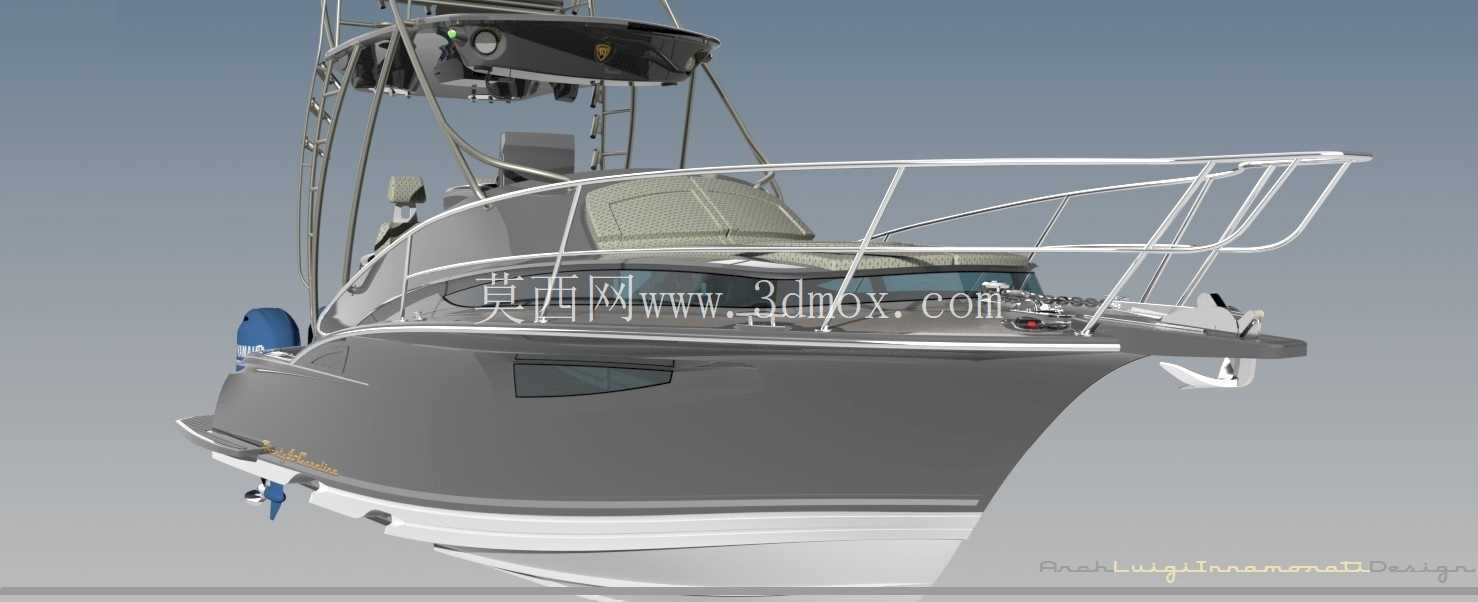

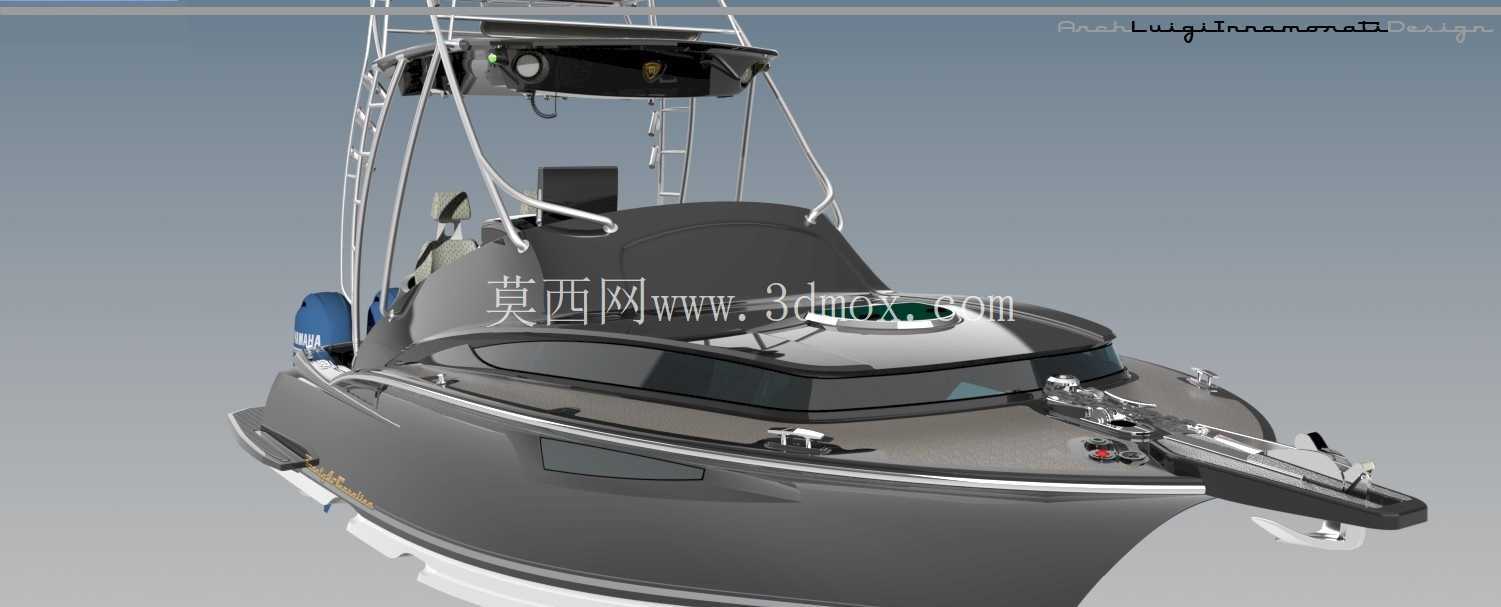

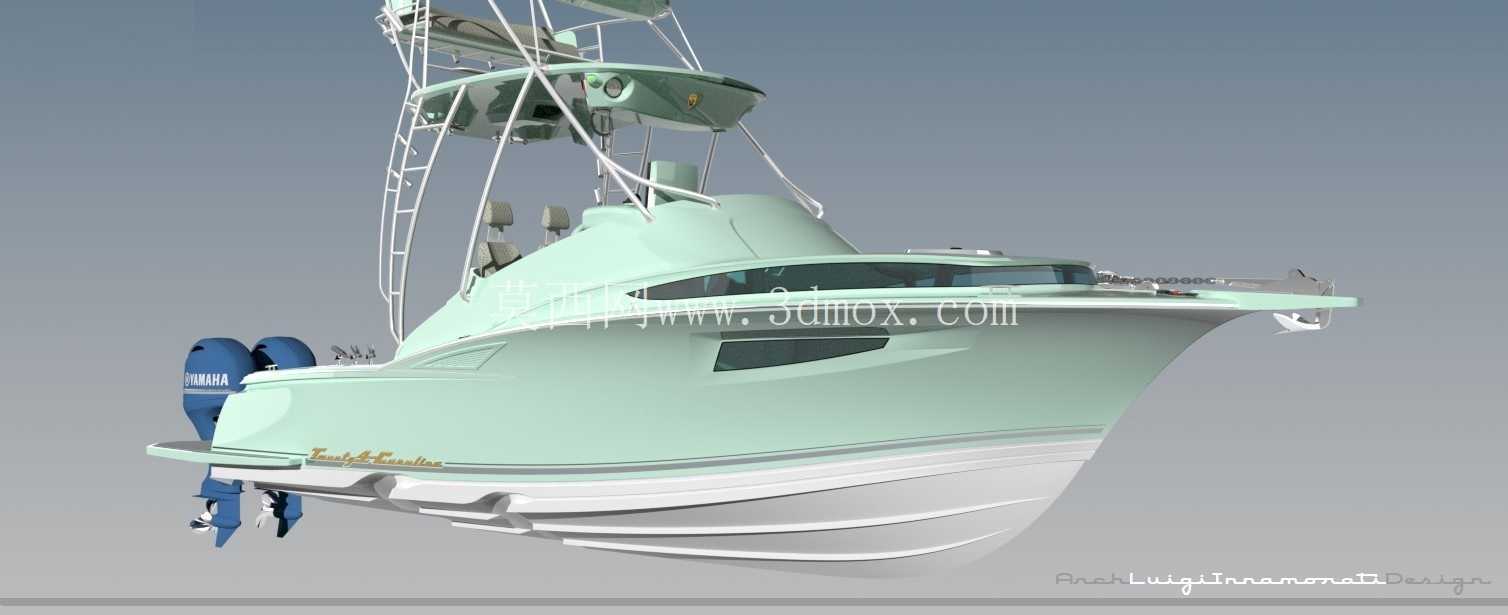

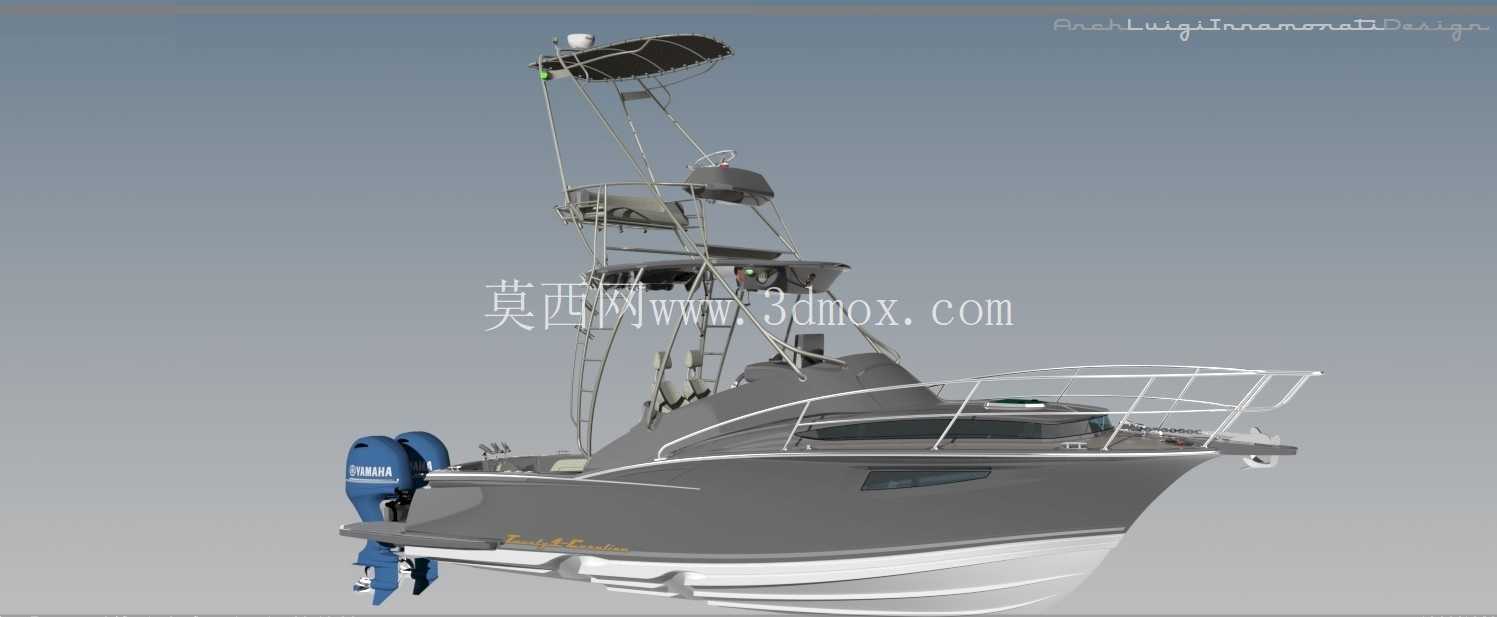

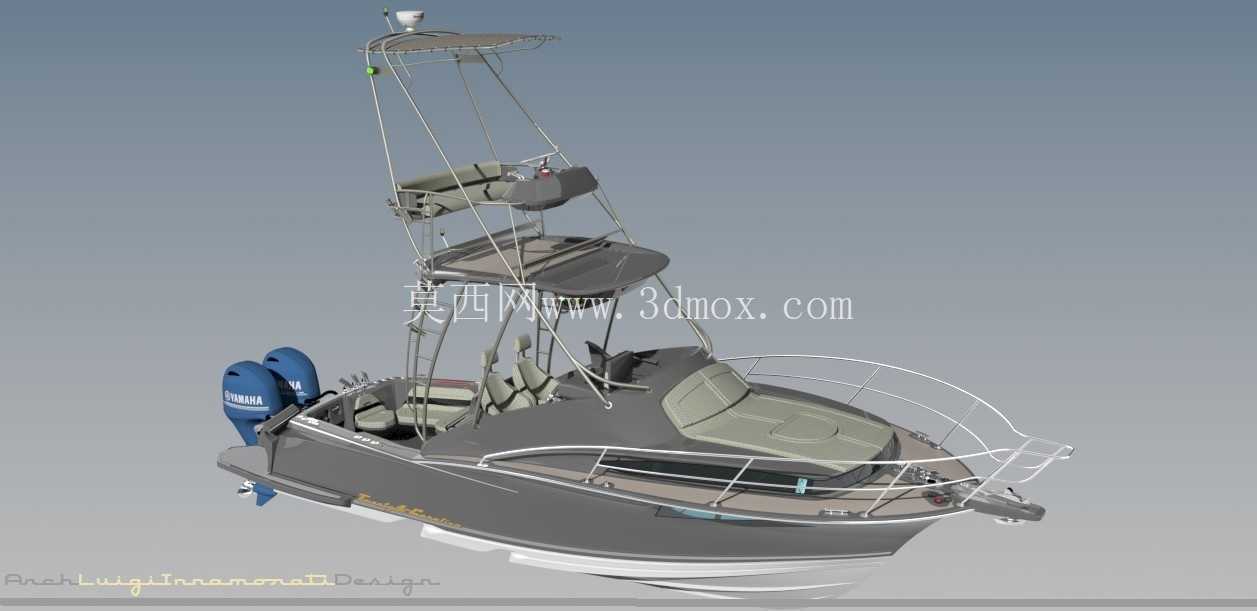

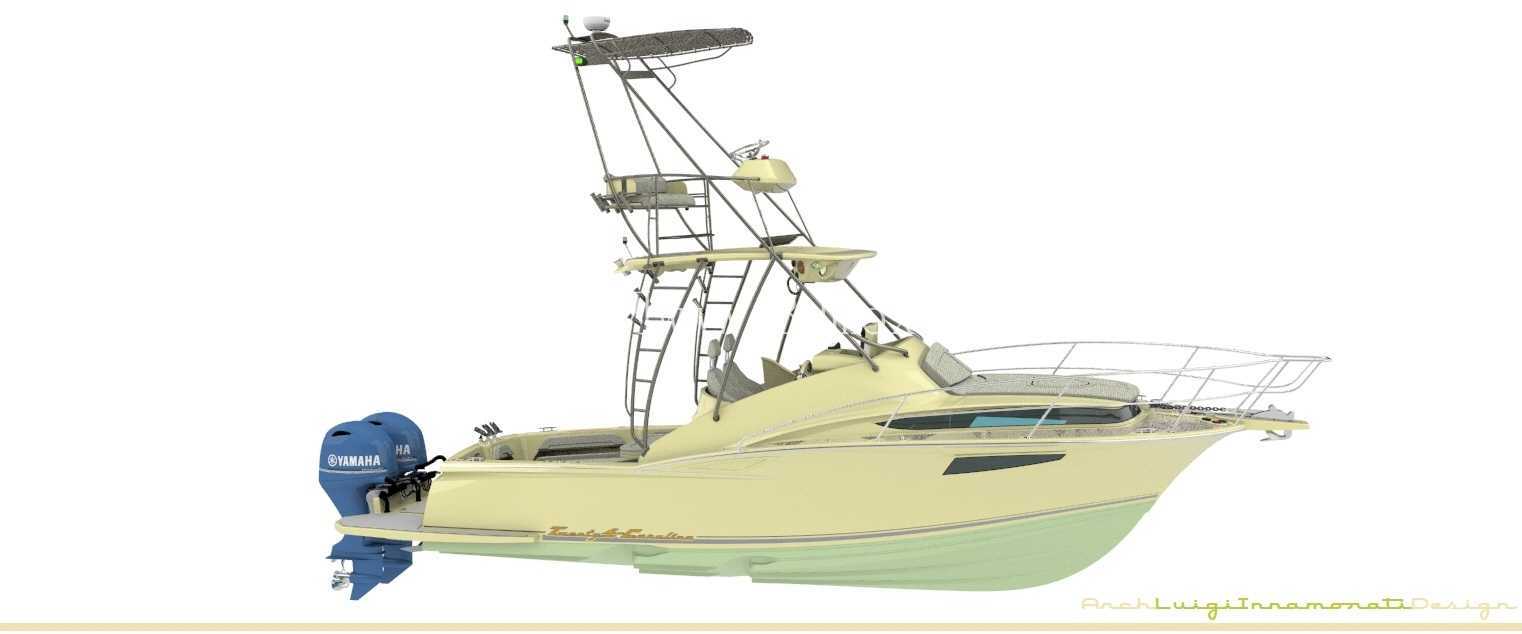

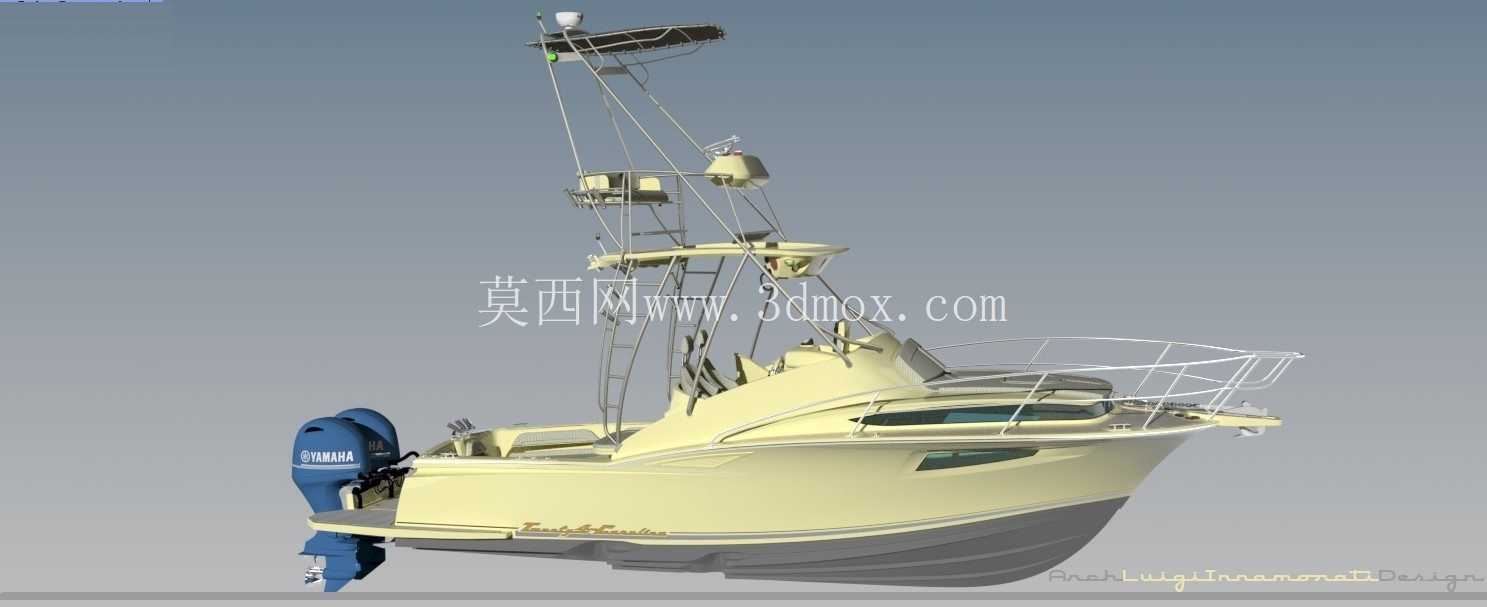

　　近岸休闲海钓与短途巡航场景下，常规敞开式小艇很难兼顾遮阳、高位观测、舱内休憩与甲板作业多重需求，这款带金枪鱼塔的Cuddy小屋游艇，正是针对近海游钓、港湾接驳、家庭短途出海的实际使用需求完成的整船三维结构设计。整船采用深V滑行艇型，船艏尖锐上扬，可在破浪航行时降低拍底冲击，船底沿纵向布置连续折角棱线，航行时能够稳定兜住水流、抑制侧滑，提升高速转向时的姿态可控性。船身主体为深灰哑光涂装，上层甲板边缘搭配白色饰条，既降低海上强光下的漆面反光，也能让船身轮廓在浪况中清晰可辨。

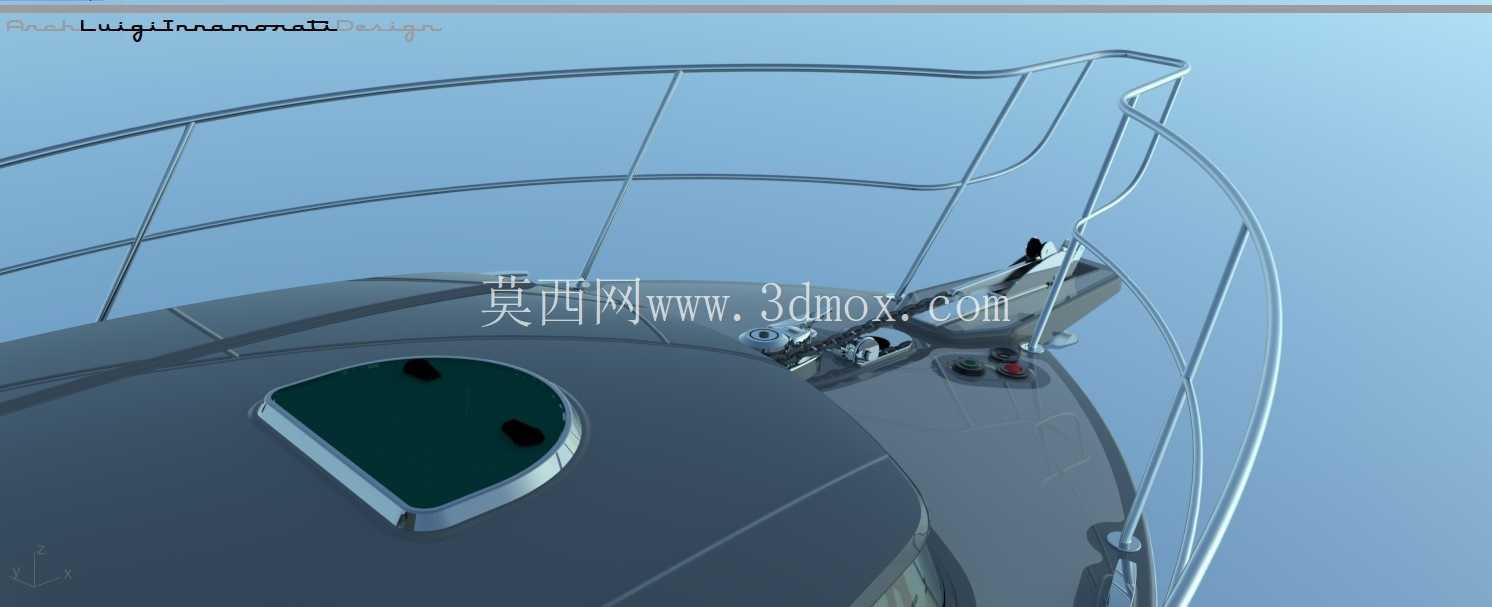

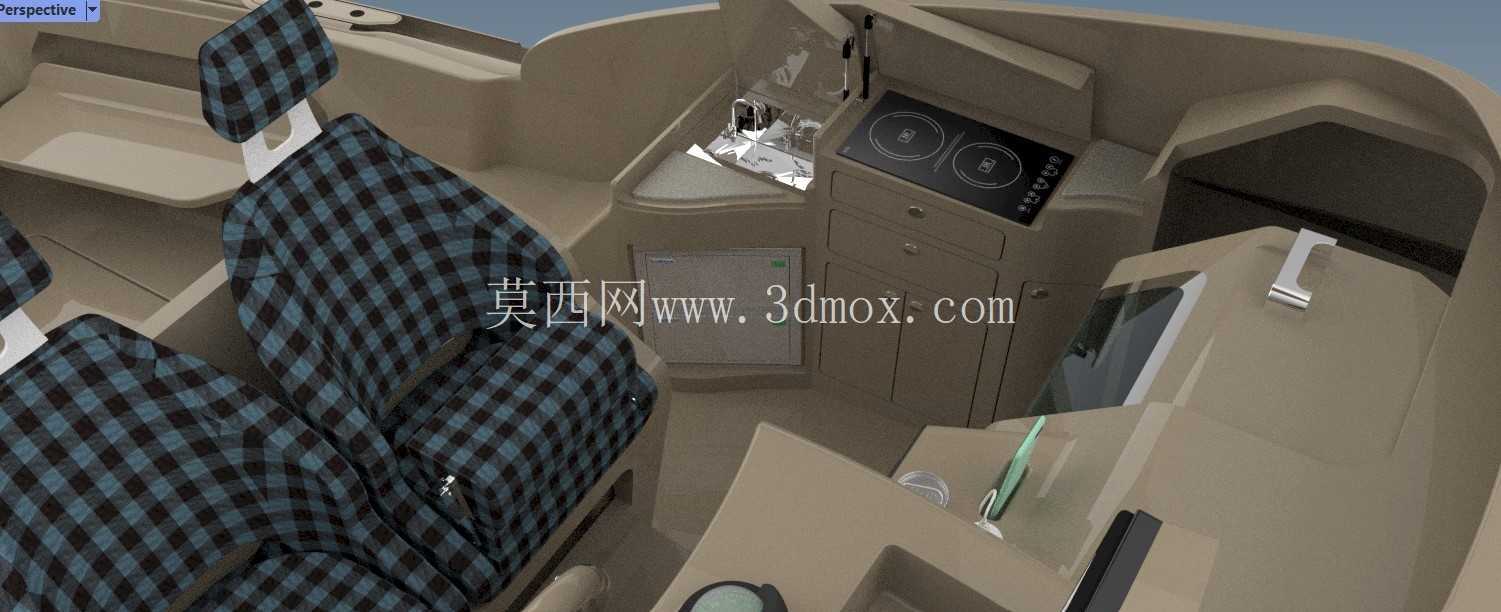

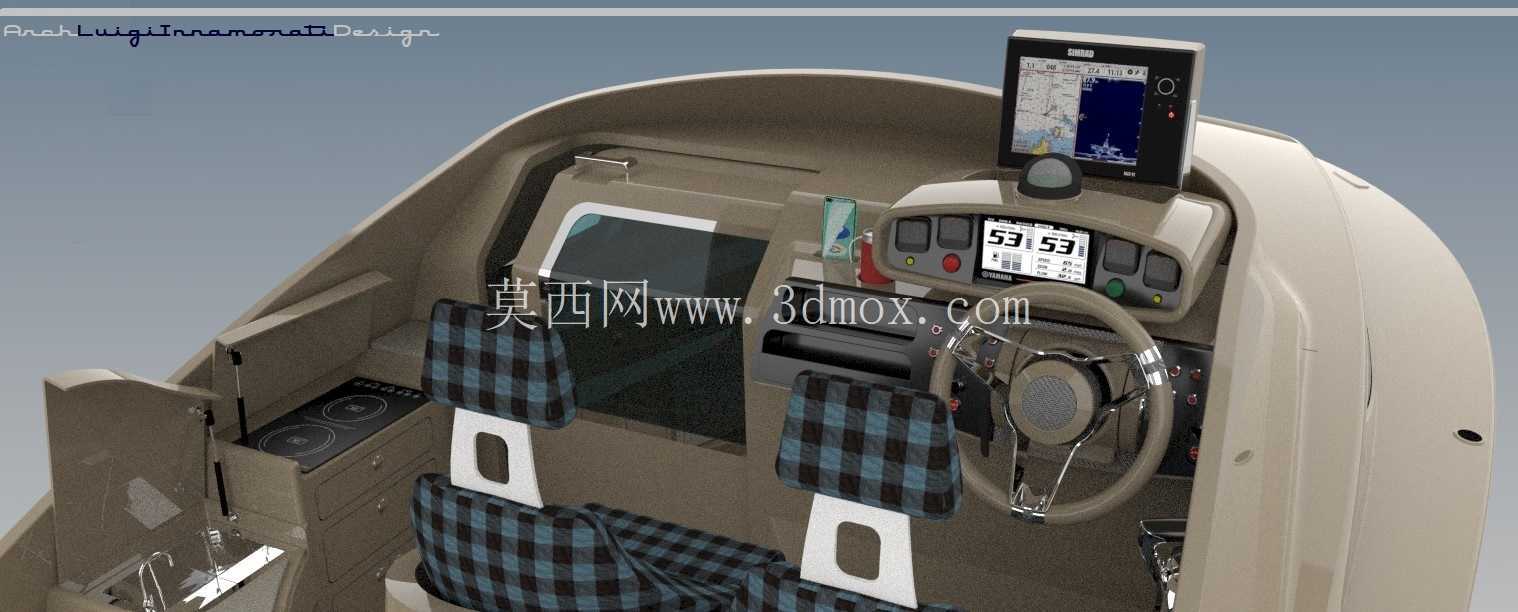

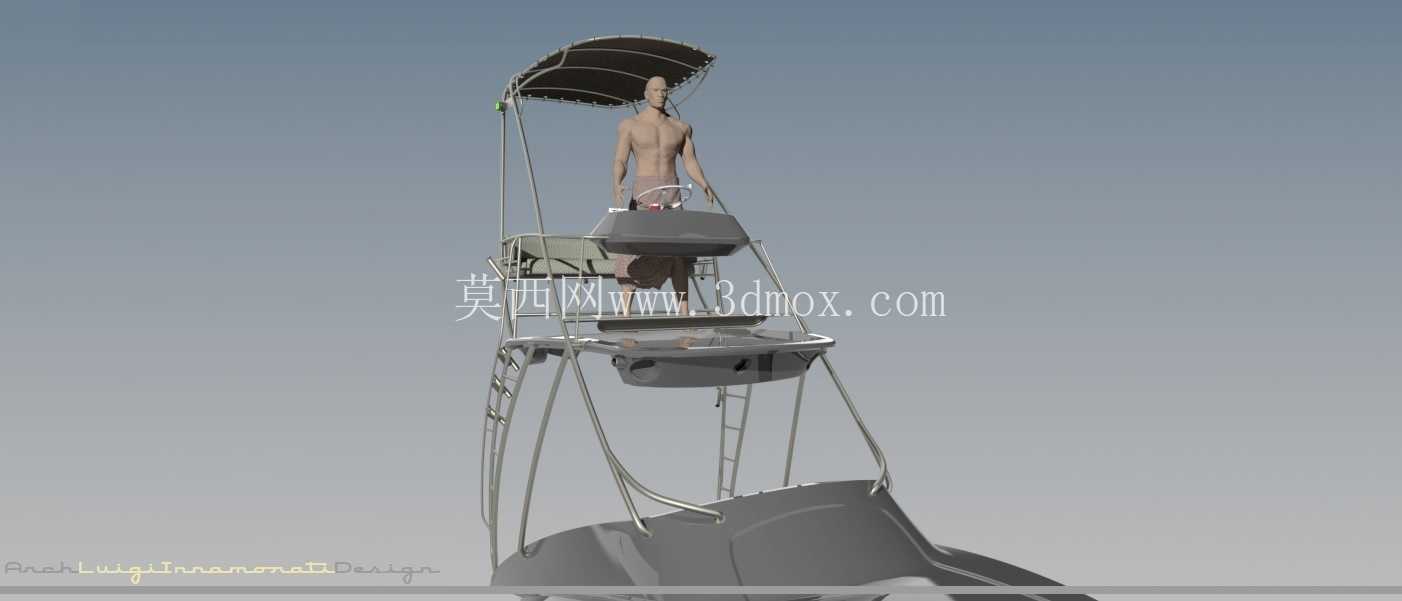

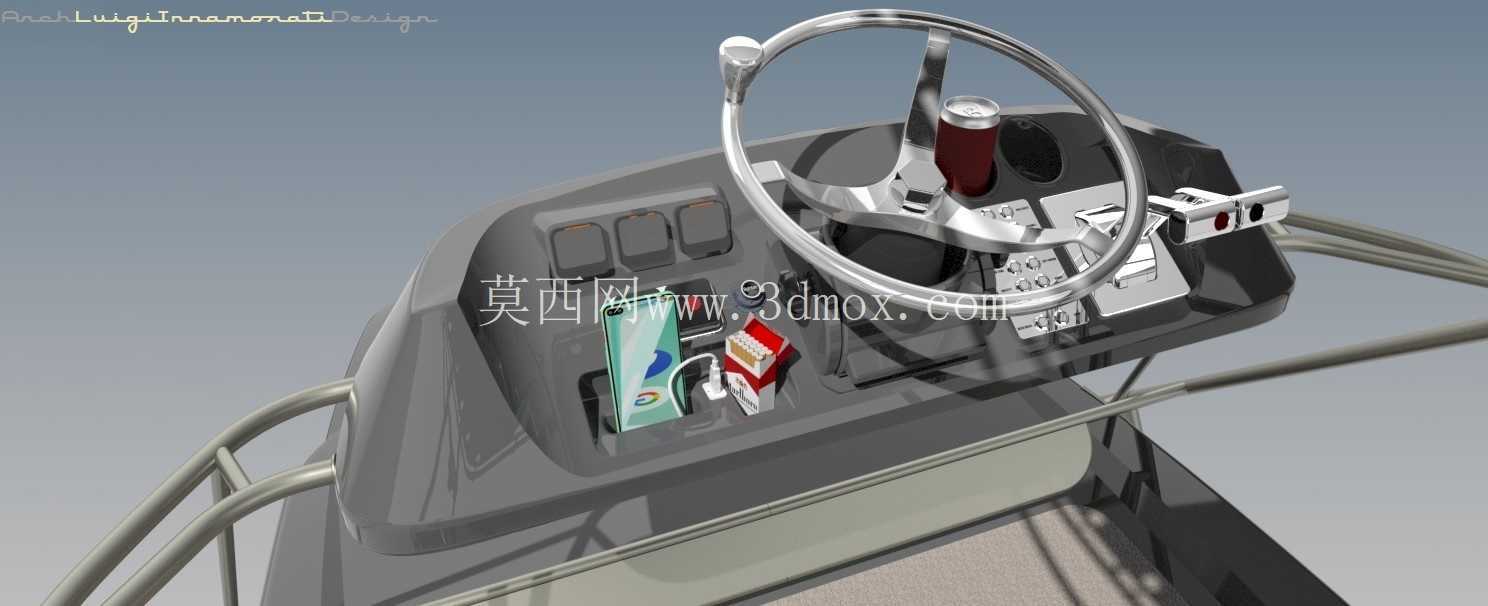

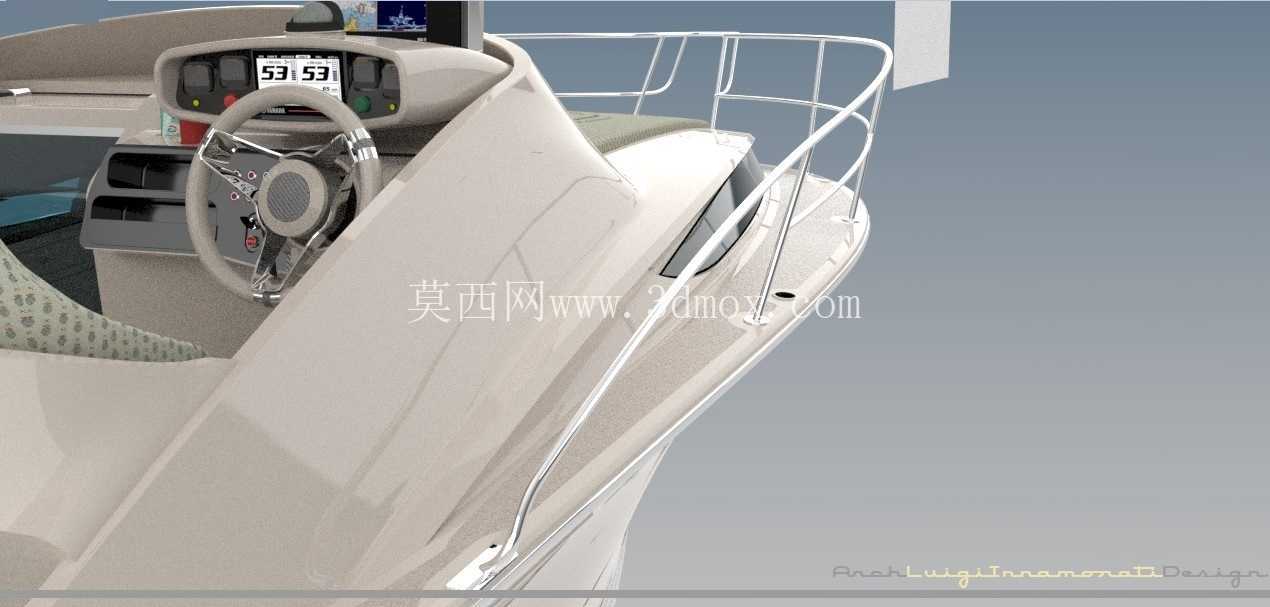

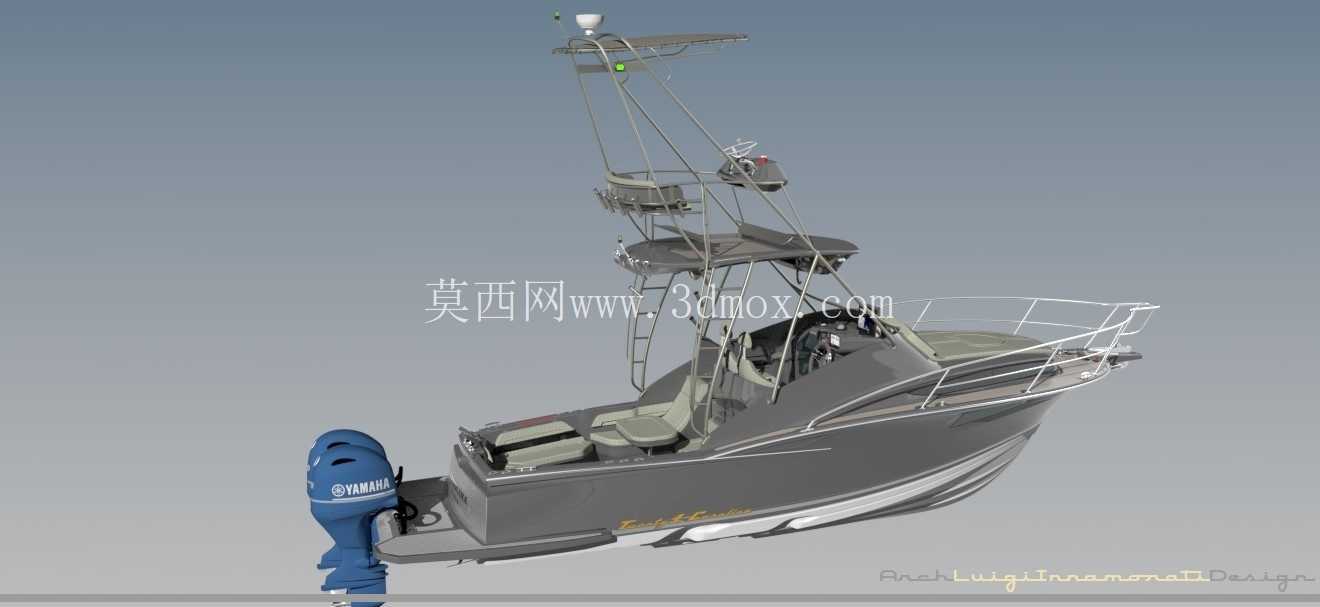

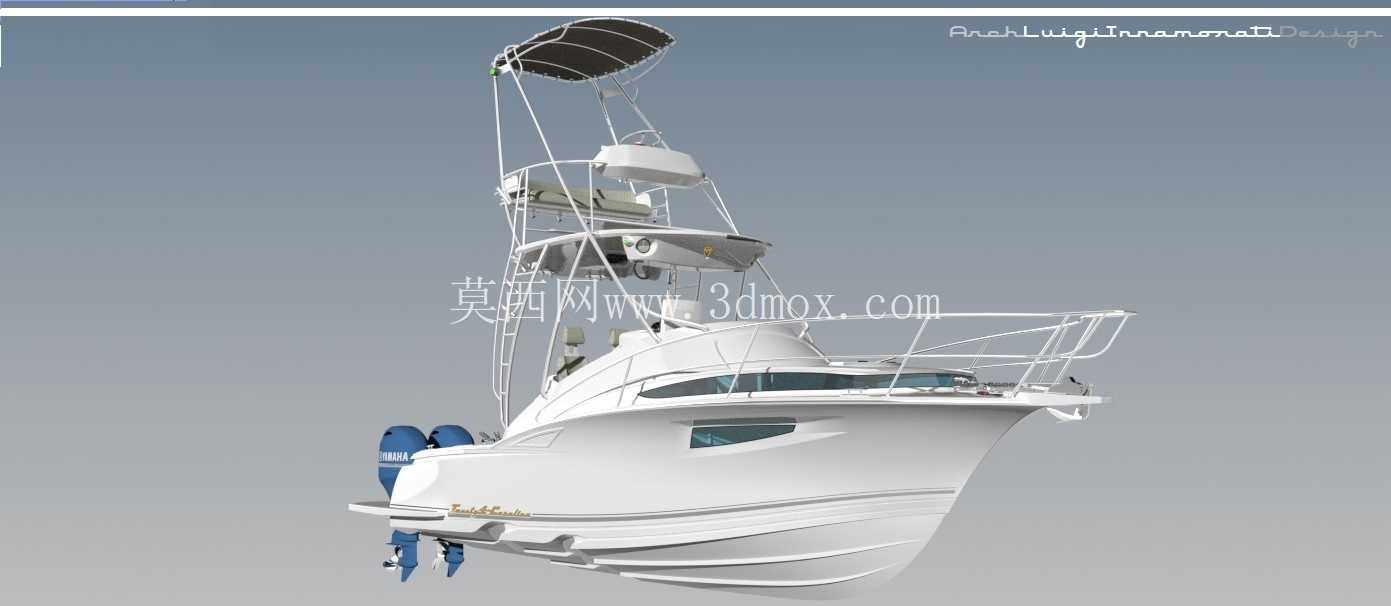

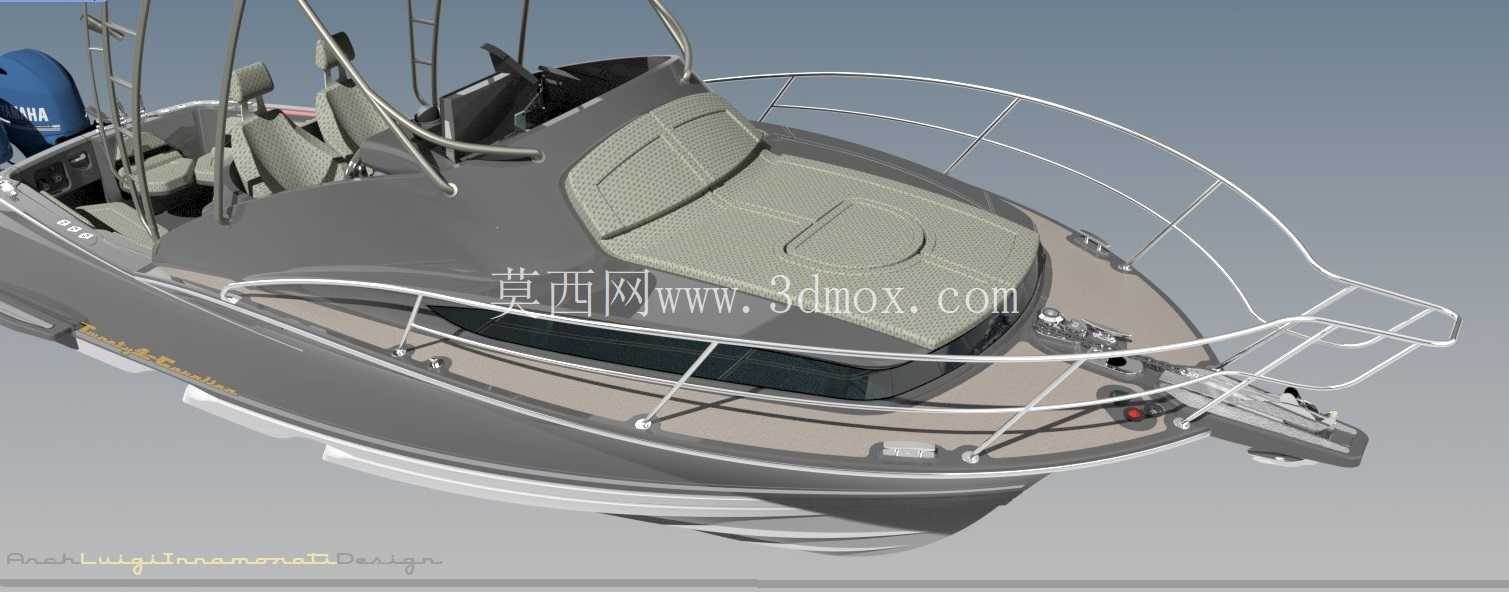

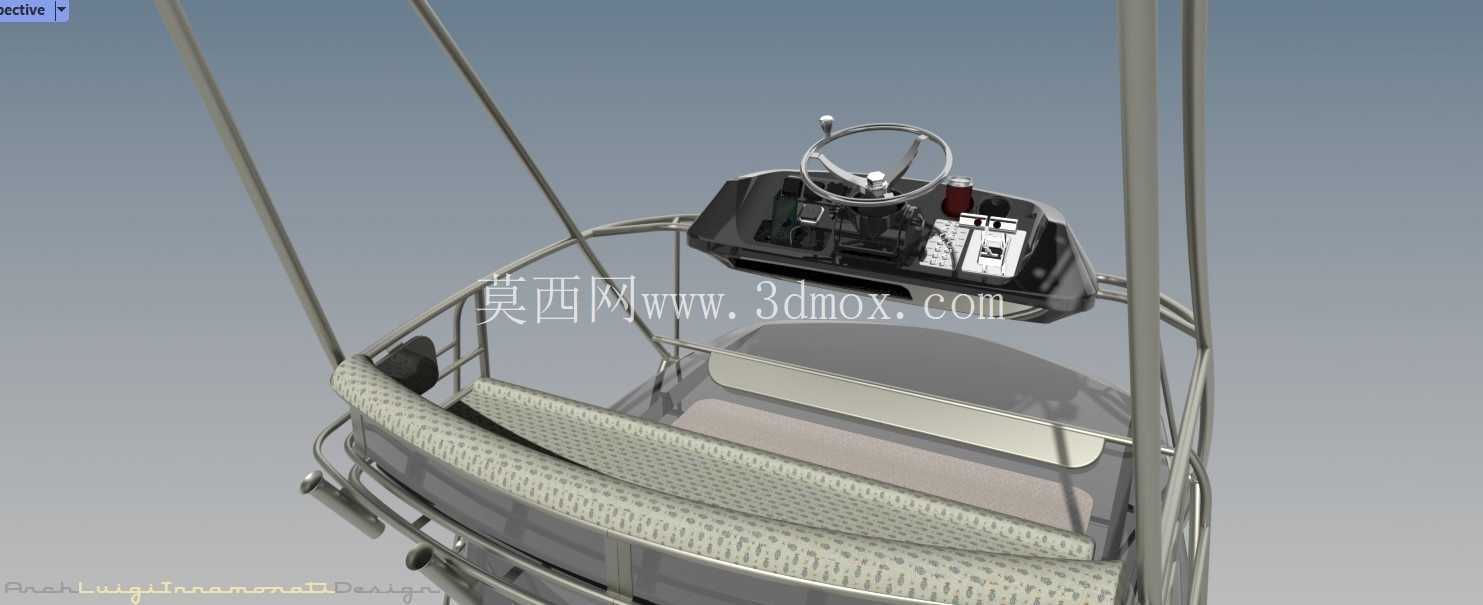

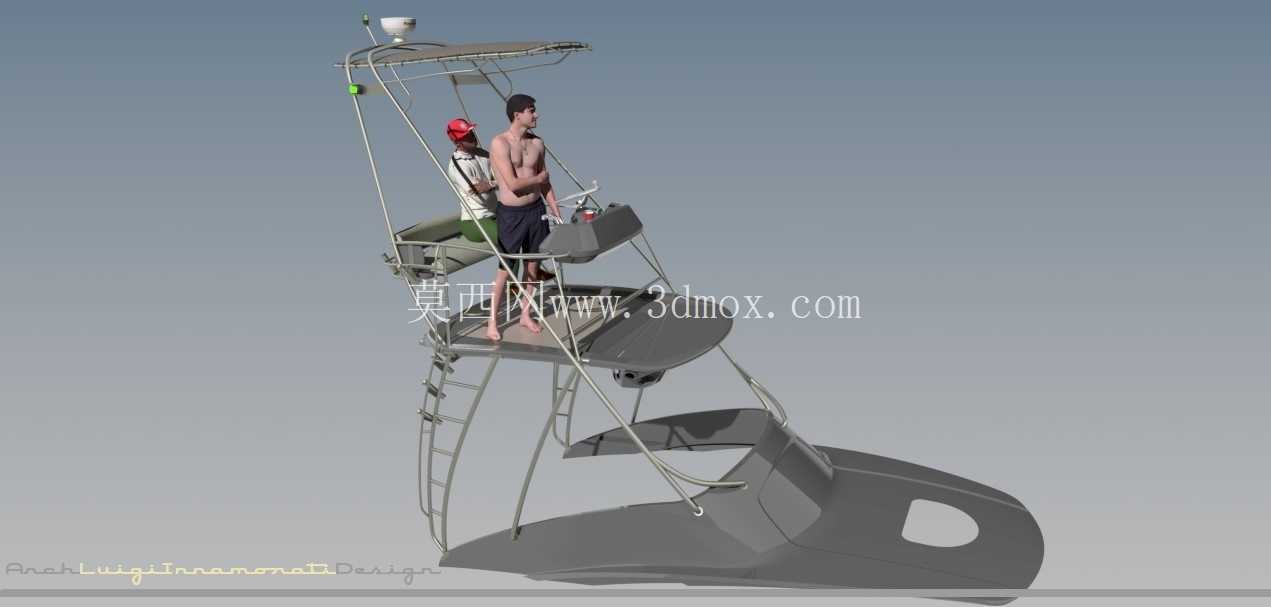

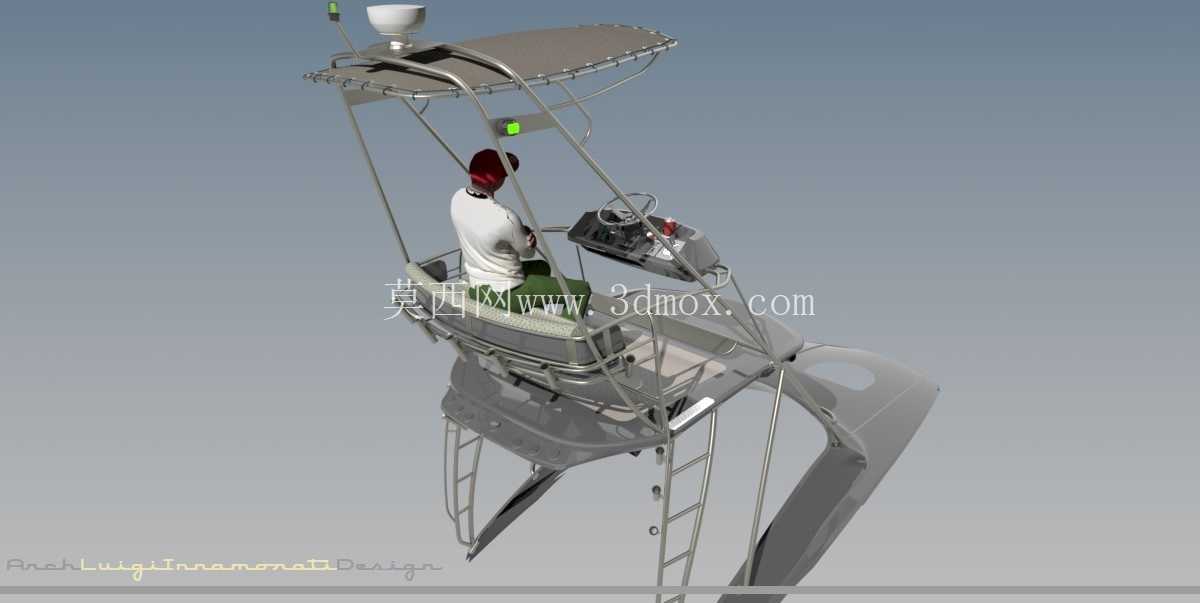

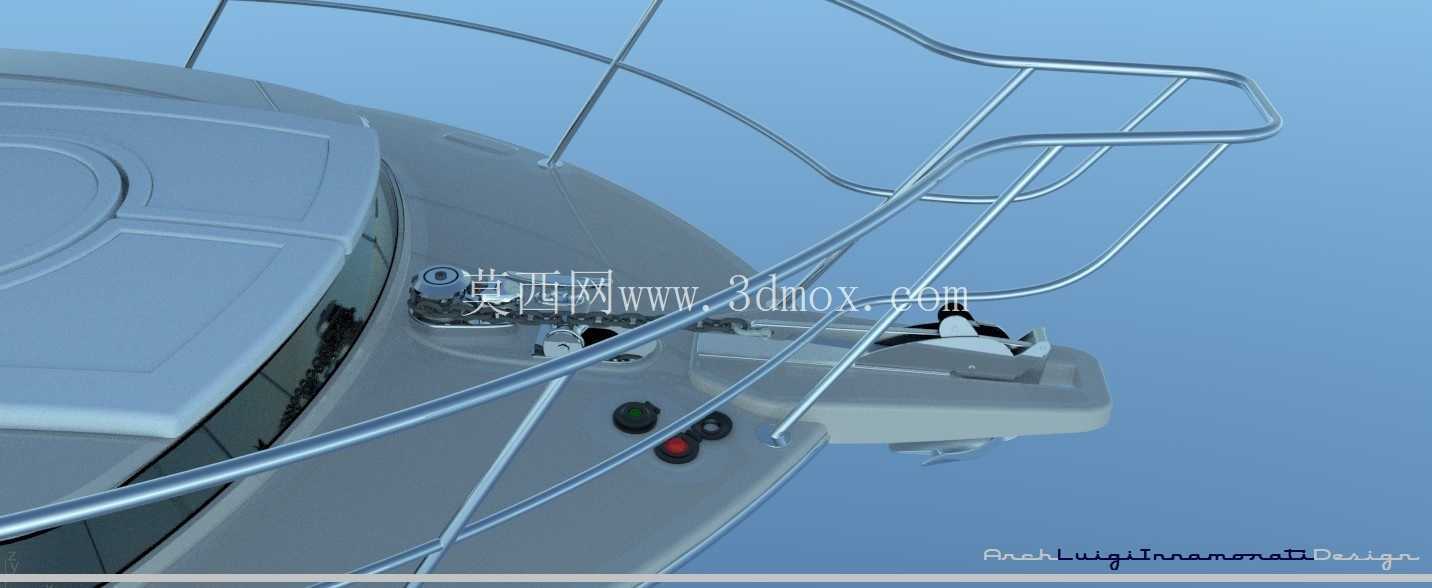

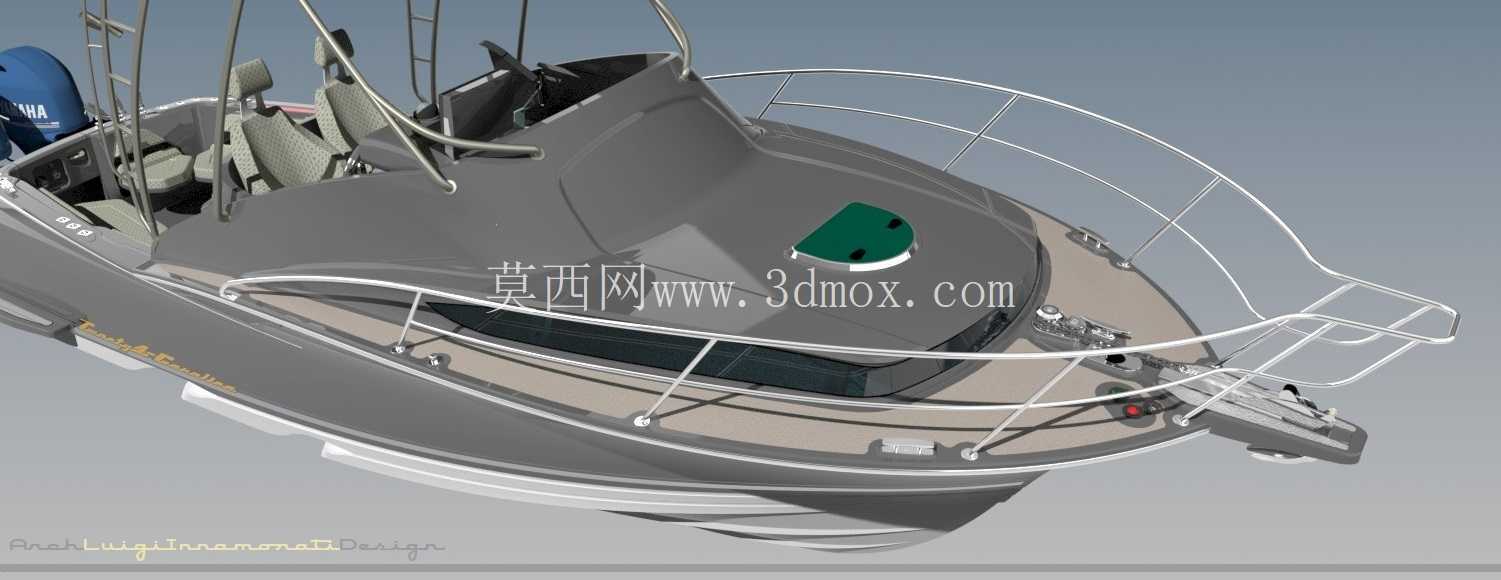

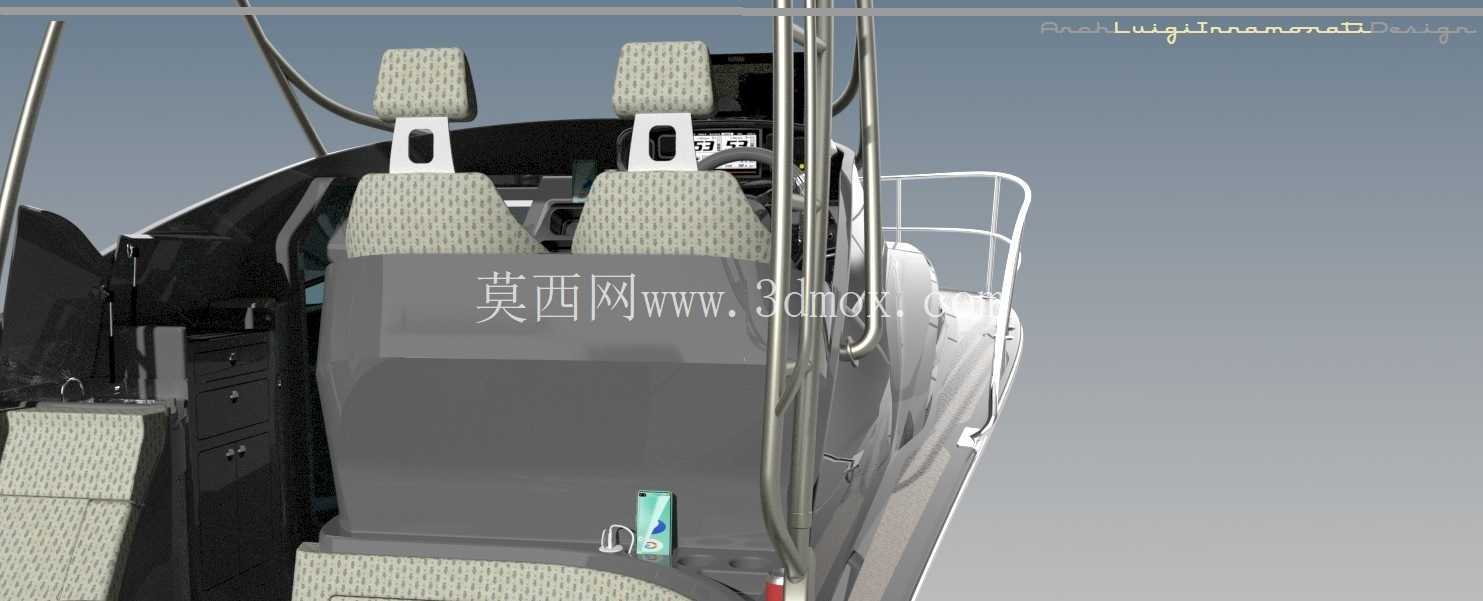

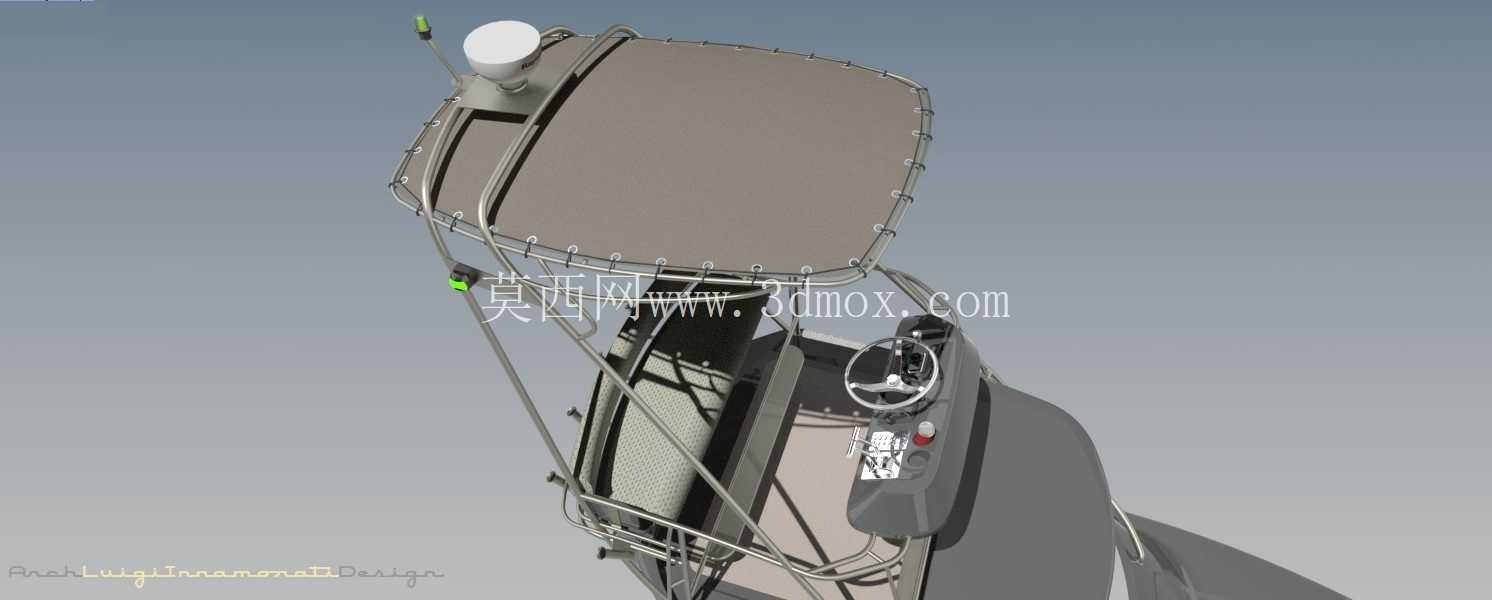

　　船艏甲板预留了完整的锚作业区域，锚机、锚链导轮、卧式锚台与折叠式锚臂均按实船布置还原，锚体收纳于船艏最前端的锚穴位置，靠泊时可快速完成抛锚与起锚操作，甲板表面做了防滑纹理处理，船员在湿滑状态下移动作业也能保证足够摩擦力。船身中部设置封闭式Cuddy小屋舱，弧形全景风挡采用多块曲面玻璃拼接，窗框沿船体曲面连续过渡，驾驶位位于舱内靠前位置，前方视野无遮挡，舱内可容纳短途休息、储物与简易避险空间，舱顶硬架向上延伸出铝合金管材焊接而成的金枪鱼塔架，塔架通过多根斜向支撑管与甲板基座刚性连接，高位平台设置护栏与操控位，海钓作业时人员可登上塔架，以更高视角观测鱼群、暗礁与浪涌走向，塔架侧面集成航行灯、天线支架与遮阳顶棚，顶棚覆盖驾驶区上方，长时间停泊或低速航行时可阻挡直射阳光。

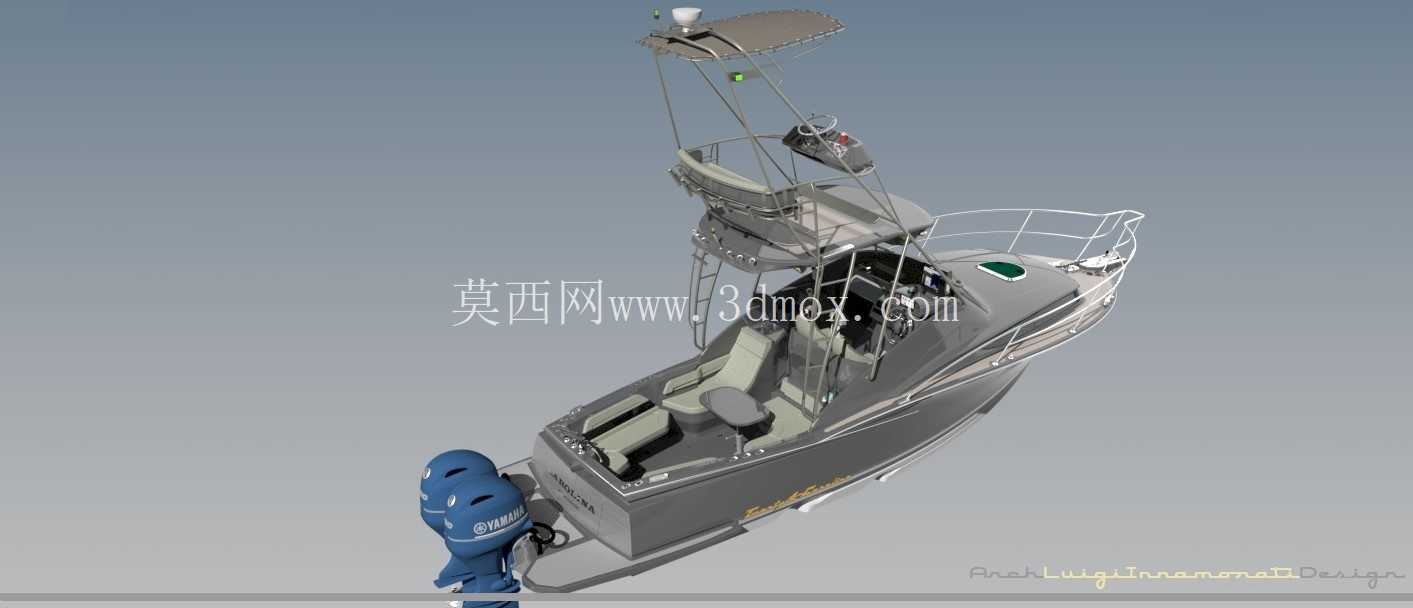

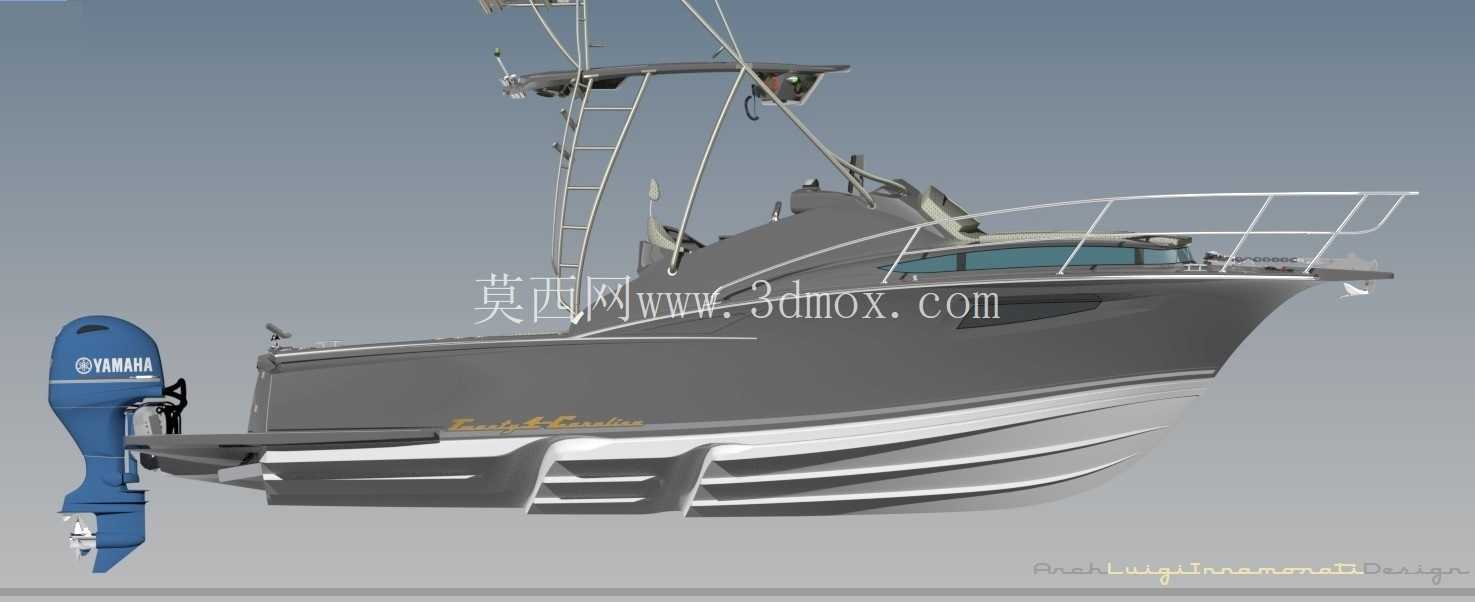

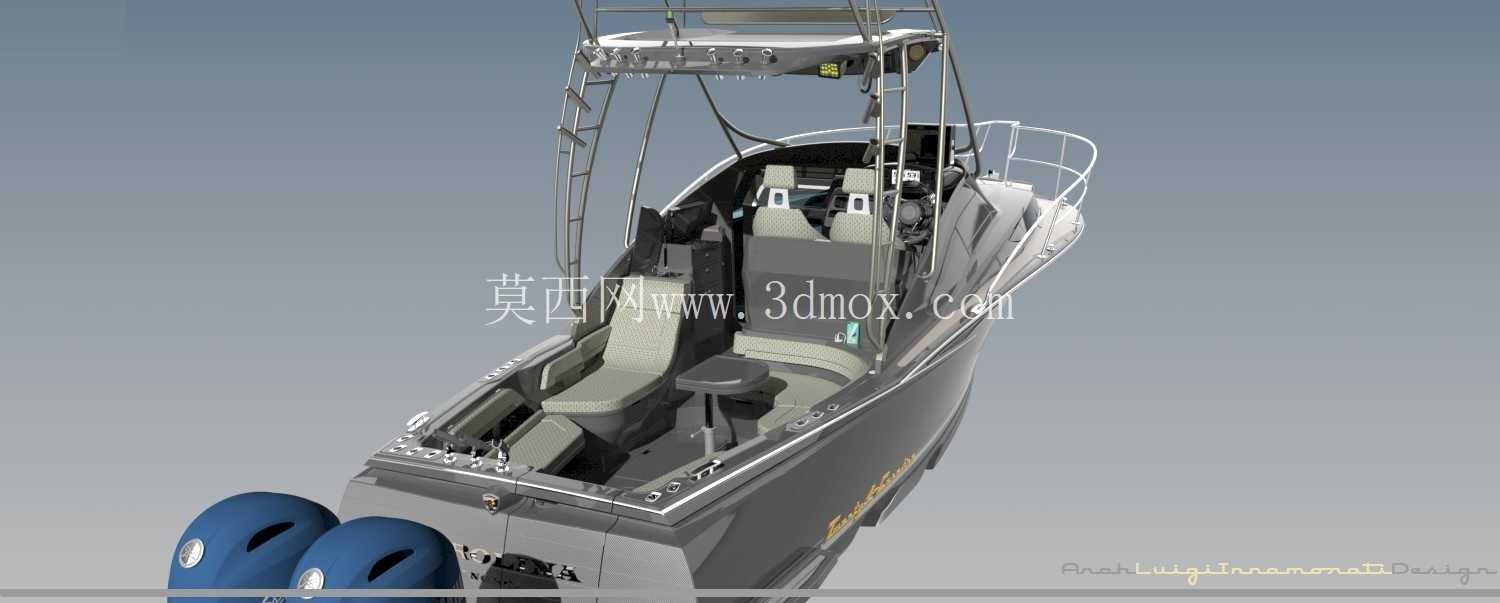

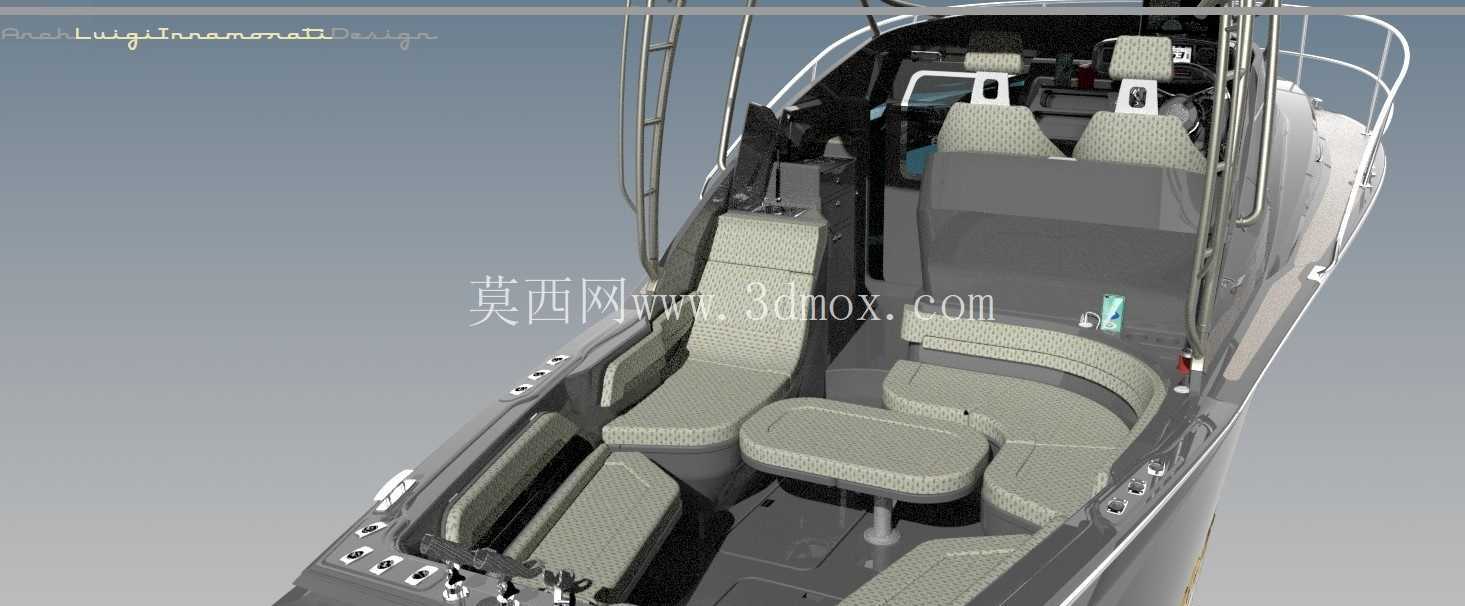

　　船身左右两侧沿舷边布置不锈钢扶手，侧舷开设嵌入式长圆舷窗，兼顾舱内采光与船体侧面结构完整性，船艉区域预留开放式甲板空间，可布置钓箱、钓具支架与登船梯，舷外挂机安装位位于船艉板中央，配套动力托架结构可支撑大马力外挂推进设备，转向油路、操纵拉线的走向沿船艉内侧空腔排布，避免外露磕碰。从建模逻辑来看，整船先搭建船体中心线与半宽水线框架，通过曲面放样生成光顺的船壳外板，再依次叠加甲板、舱室、塔架、舾装件分层结构，所有管材类支撑件均采用等径圆管截面，焊接交汇位置做贴合修形，保证结构连接节点符合实际船厂焊接工艺。

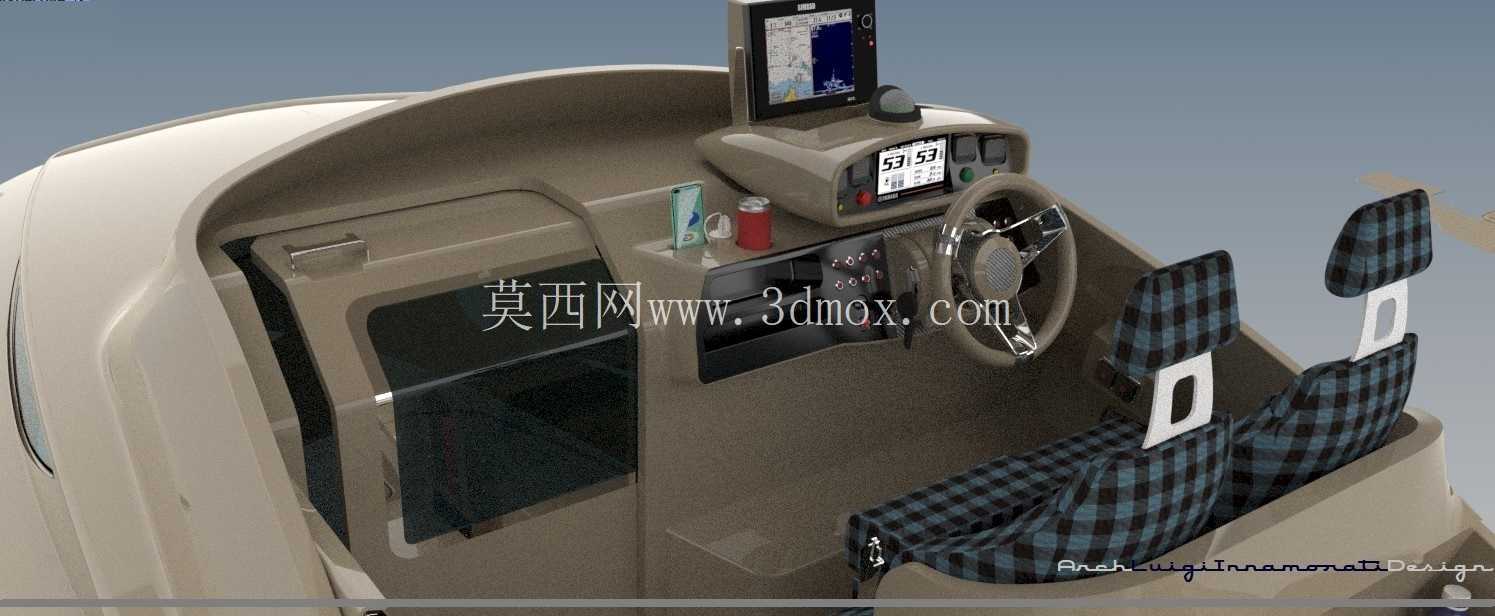

　　船体的安装边界需要重点关注：塔架基座必须对齐甲板下方的加强肋骨，不能直接固定在薄甲板面板上，避免高速航行时塔架受风力晃动产生应力撕裂；船艉外挂机的安装高度需匹配船底基线，保证螺旋桨在航行状态下完全浸没、倒车时不易吸气；船身整体宽度适配常规拖车架宽度，公路转运时塔架高度可根据限高要求评估拆装，停泊时吃水深度较浅，可靠近滩涂与简易码头上下人员。舱室曲面风挡的安装边框预留了密封胶条槽位，玻璃与框架之间采用压条固定，兼顾海上高盐雾环境下的密封防漏。整船的功能分区把驾驶、休憩、高位观测、锚泊作业、钓捕作业几个核心动线完全打通，船员从船艉登船后可沿侧舷通道直达船艏锚位，驾驶位抬手即可操控油门与舵轮，塔架爬梯布置在舱室侧后方，上下高位平台不需要跨越钓竿与甲板障碍物，所有外露金属件均按船用不锈钢件的形态建模，边角做圆弧过渡，避免航行晃动时磕碰伤人。
