二十四尺卡罗莱纳运动钓鱼艇概念设计

　　近岸休闲海钓与中短途巡航场景里，中心控制台式运动钓鱼艇一直承担着高频、重载且对耐波性要求较高的任务。这套二十四尺卡罗莱纳风格艇型方案，围绕礁区垂钓、拖钓、岛礁转运和家庭近海出游等使用需求展开，既保留美式钓鱼艇开阔甲板、高耸驾驶视野和强动力尾机布局的特征，也在船体线型、附体边界和上部结构比例上做了概念化整合。

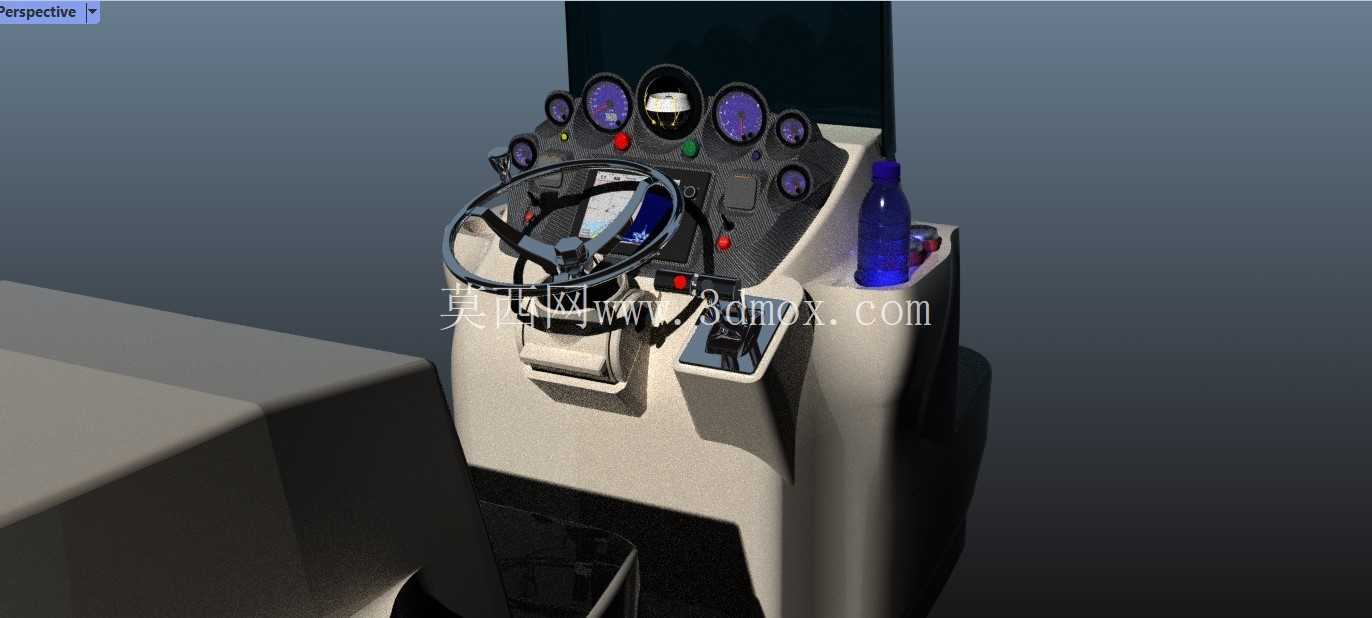

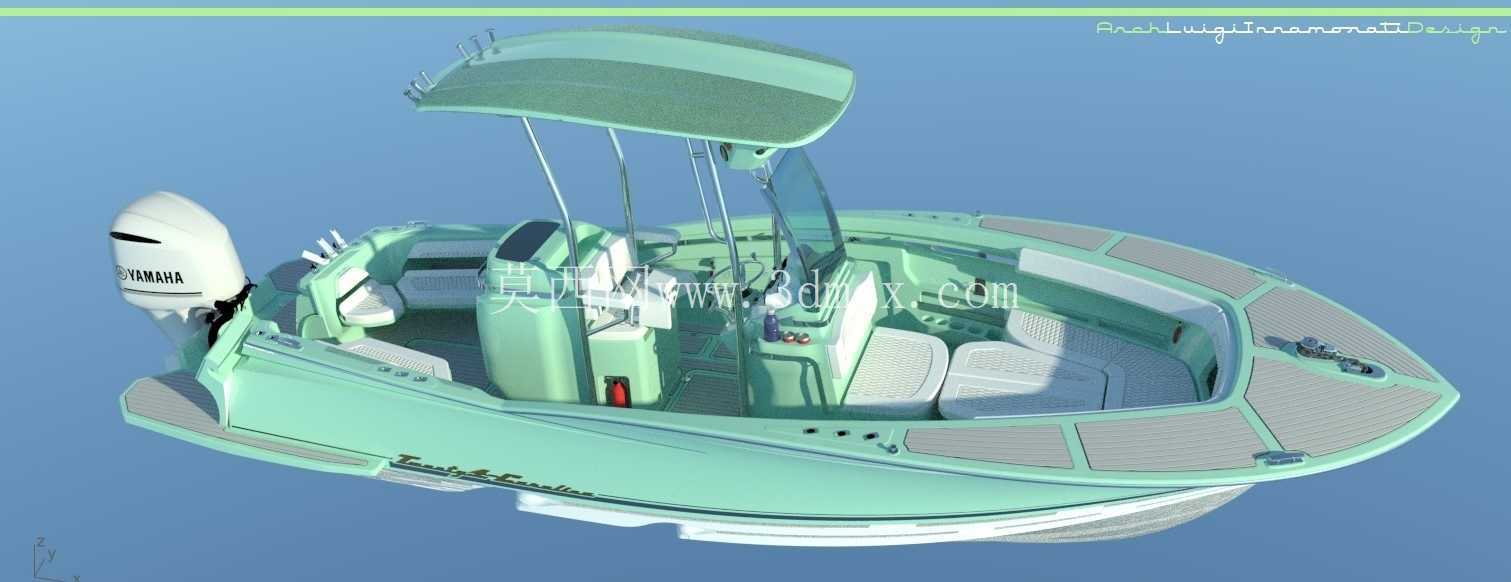

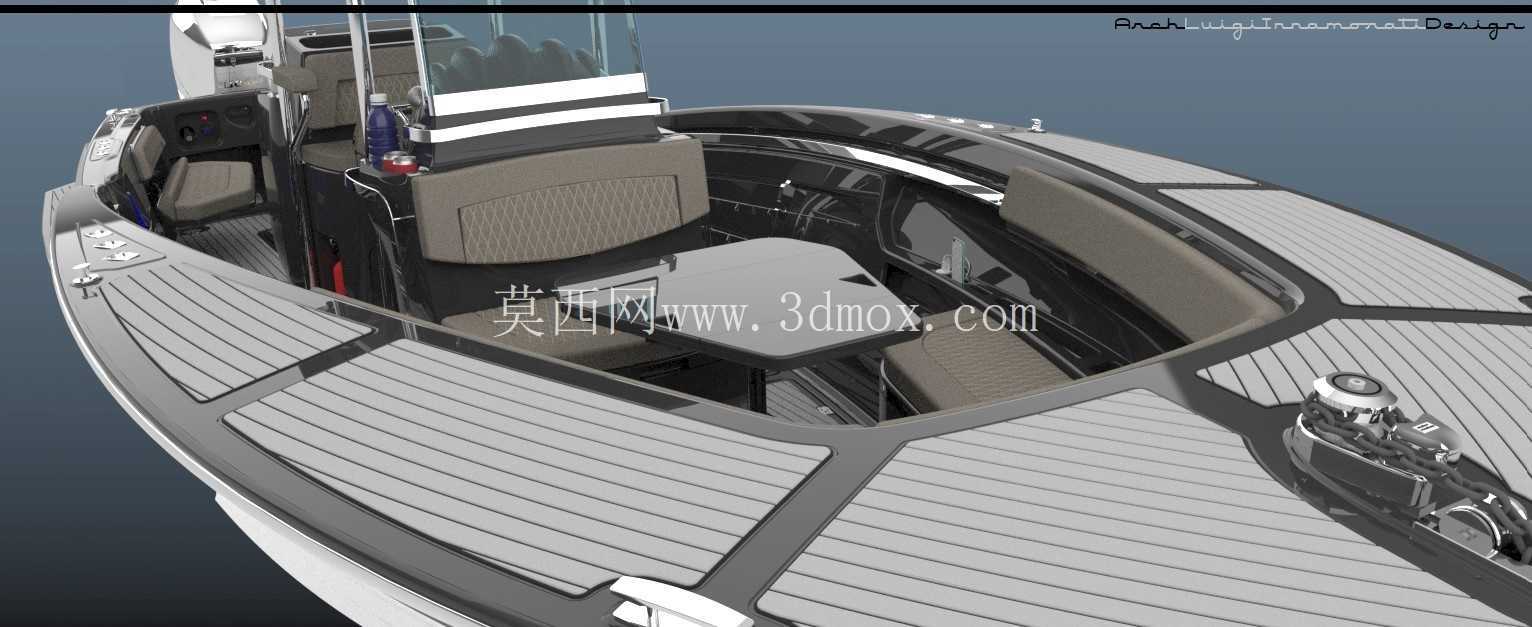

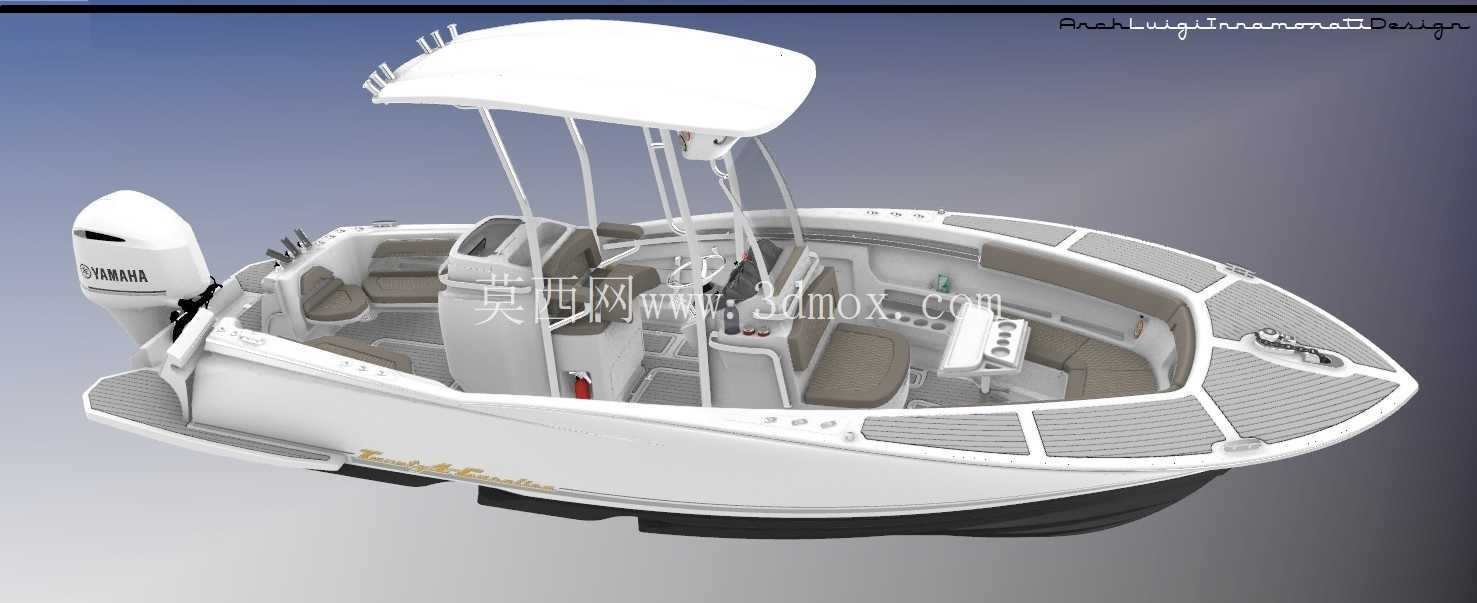

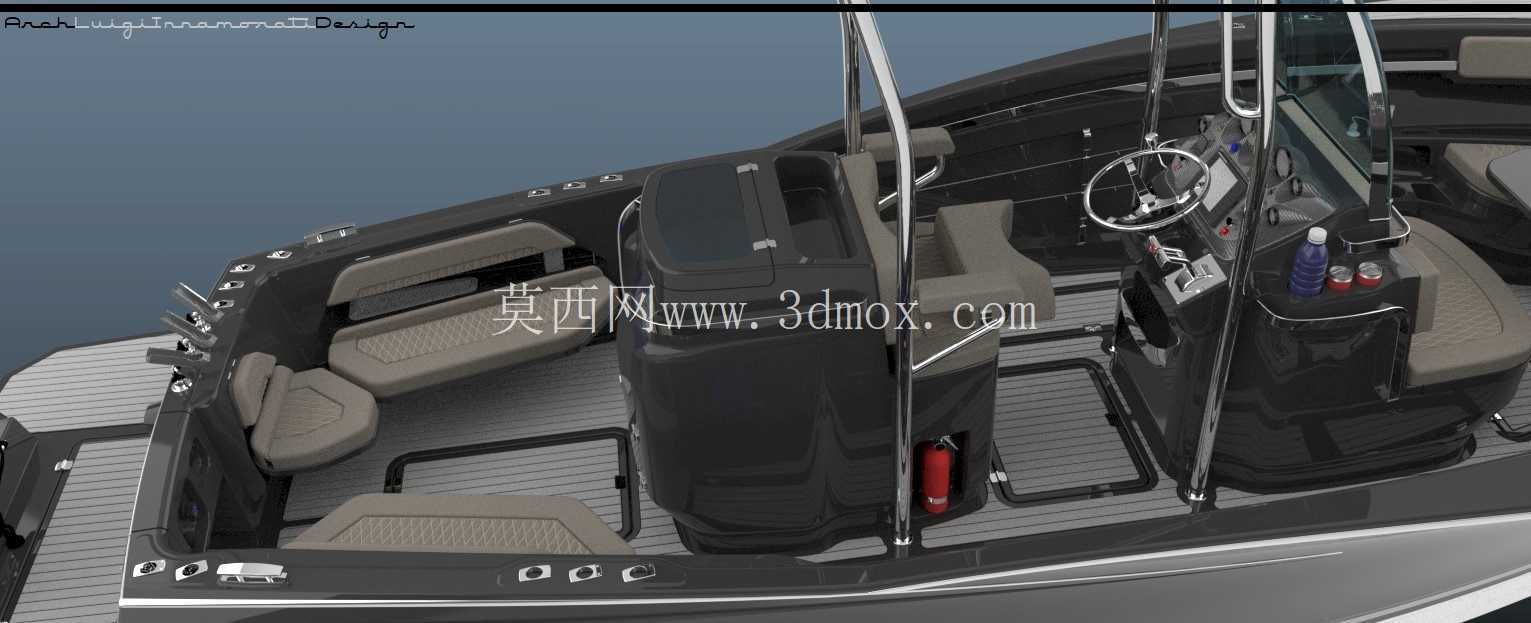

　　从布置逻辑看，艇体中部设置独立驾驶控制台，上方通过金属支撑柱连接遮阳硬顶，形成遮阳、导航设备安装和站立操作的复合区域。控制台前方保留通透风挡，侧后方布置座椅与操控面板，驾驶员在高速航行时能够同时观察艉部钓线、船侧浪况和前方航道。前甲板留出连续作业面，可用于起鱼、抛锚、存放钓具；艉甲板则贴近水面，方便捞鱼、靠泊登乘以及与拖钓装备配合。此类空间划分不是单纯追求外观饱满，而是让钓手在船艏、船侧和船艉之间形成较短移动路径，减少湿滑甲板上的折返。

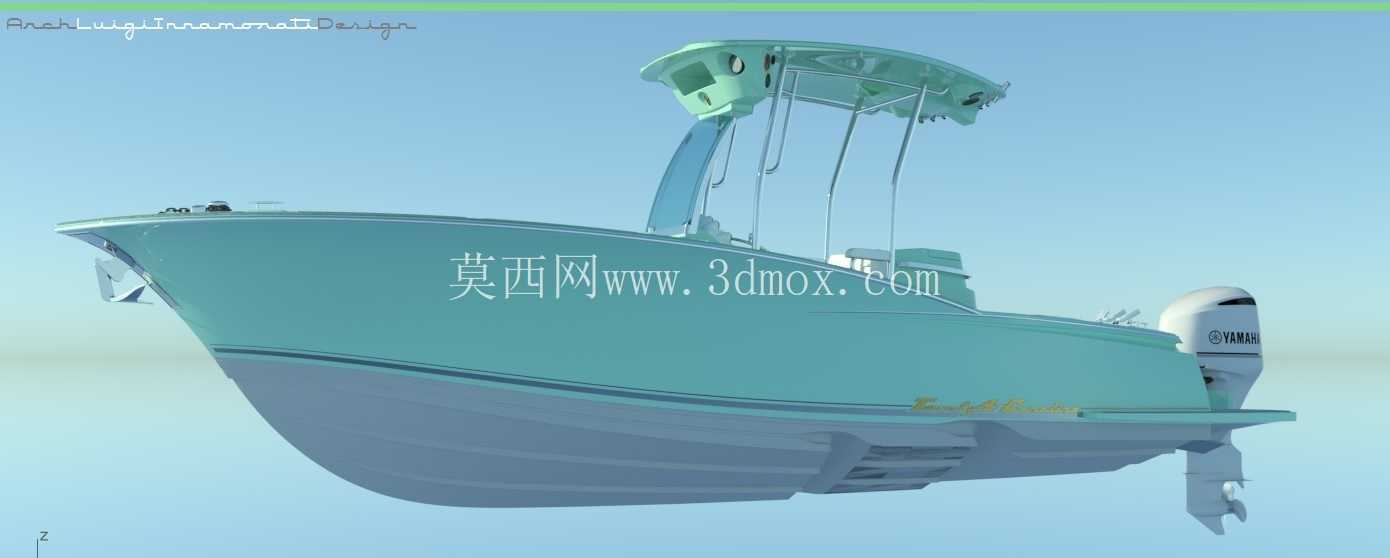

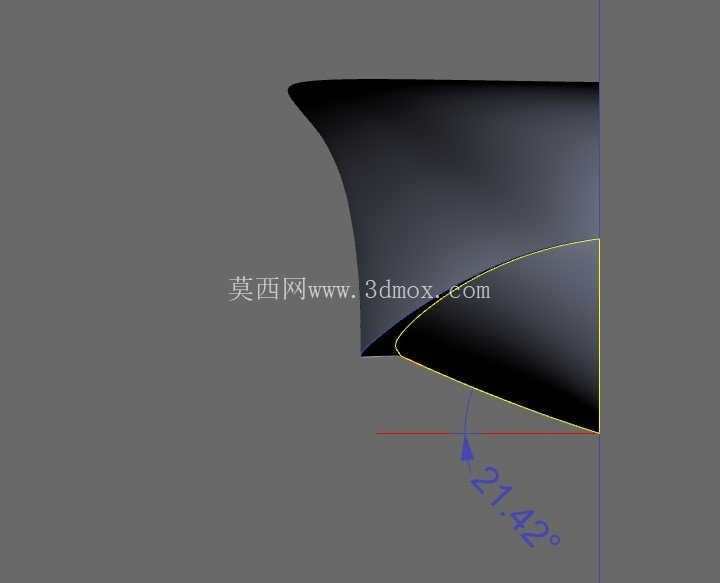

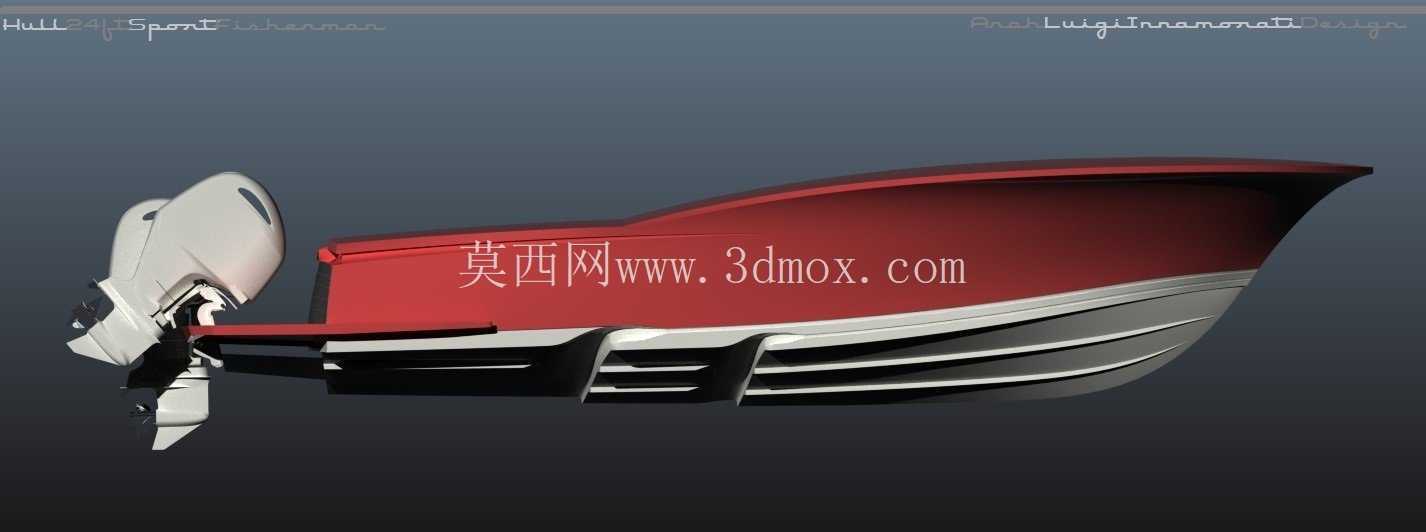

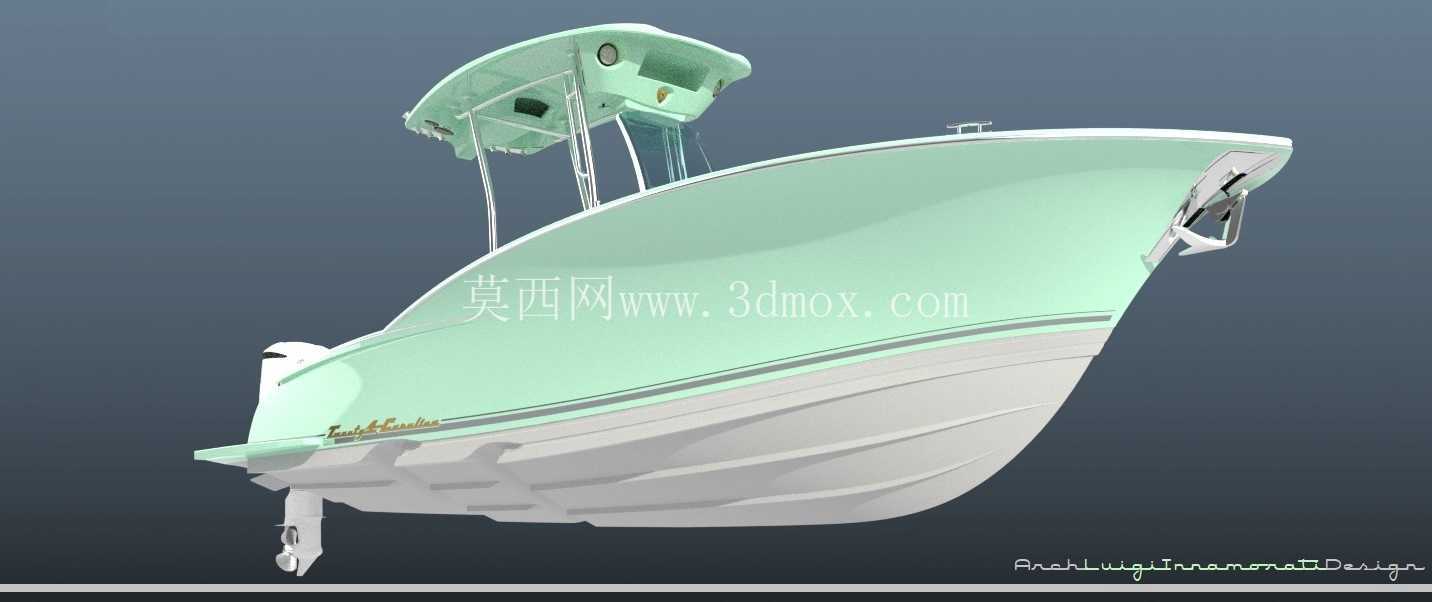

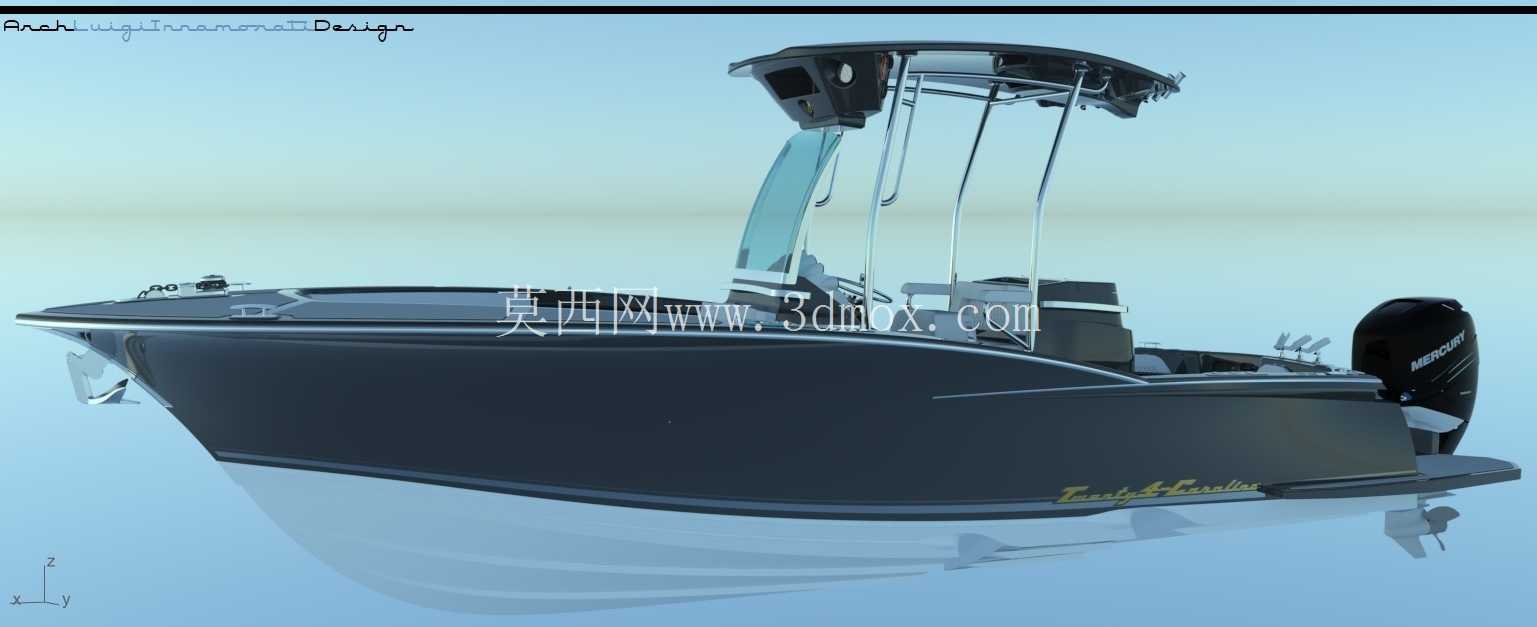

　　船体采用卡罗莱纳艇型常见的外飘艏部与抬升船艏轮廓，破浪时能够降低甲板上浪概率，并在迎浪状态下提供更充裕的储备浮力。艇身侧面带有明显折角线，舷弧从前向后过渡，配合较宽的艉部水线面，使艇在静止漂浮、低速巡游和高速滑行之间保持较好的姿态连续性。概念方案中引入阶梯式船体思路，在艇底台阶区域组织气流进入滑行面，其工程目的在于降低高速段湿表面积、改善通气边界，并减小艇底压力分布的突变。台阶位置、阶高和水流封边需要与重心、纵倾角以及推进器安装深度协同，否则容易出现吸气不稳、螺旋桨空泡或转弯时吸力下降。

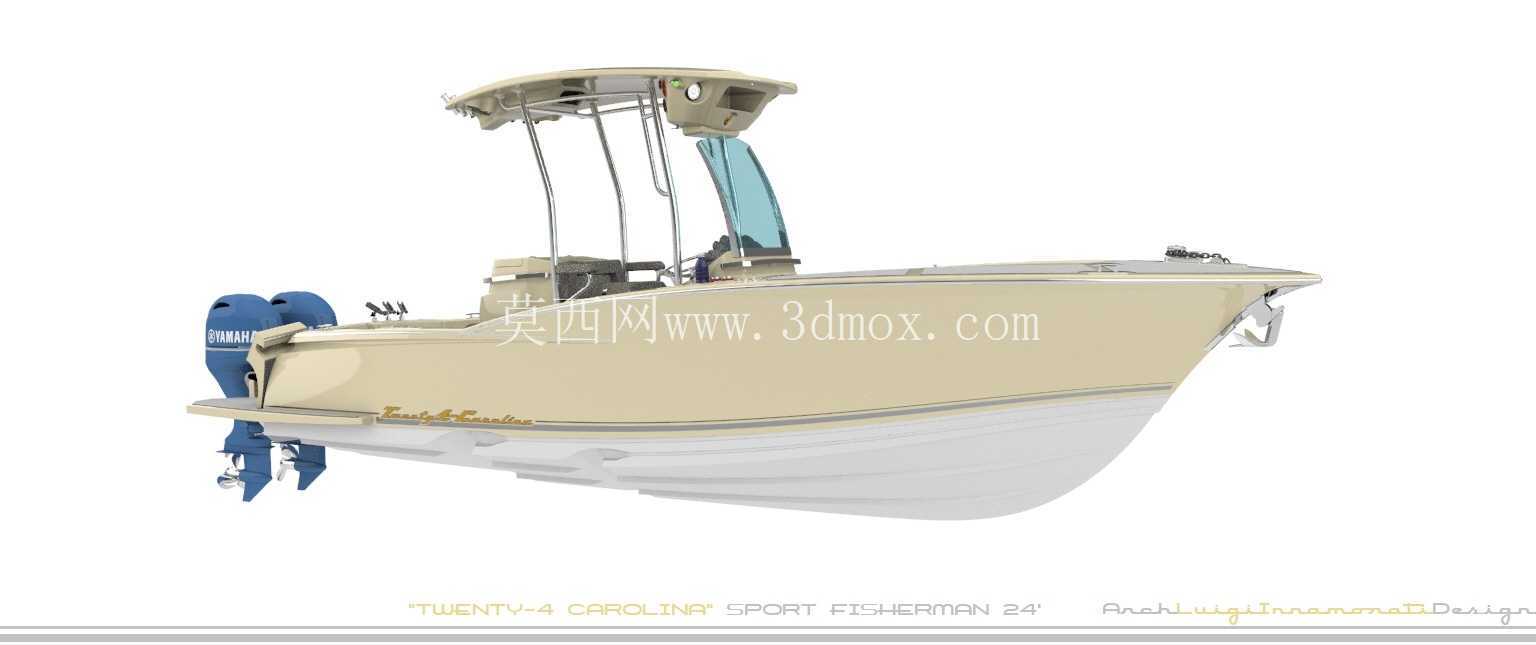

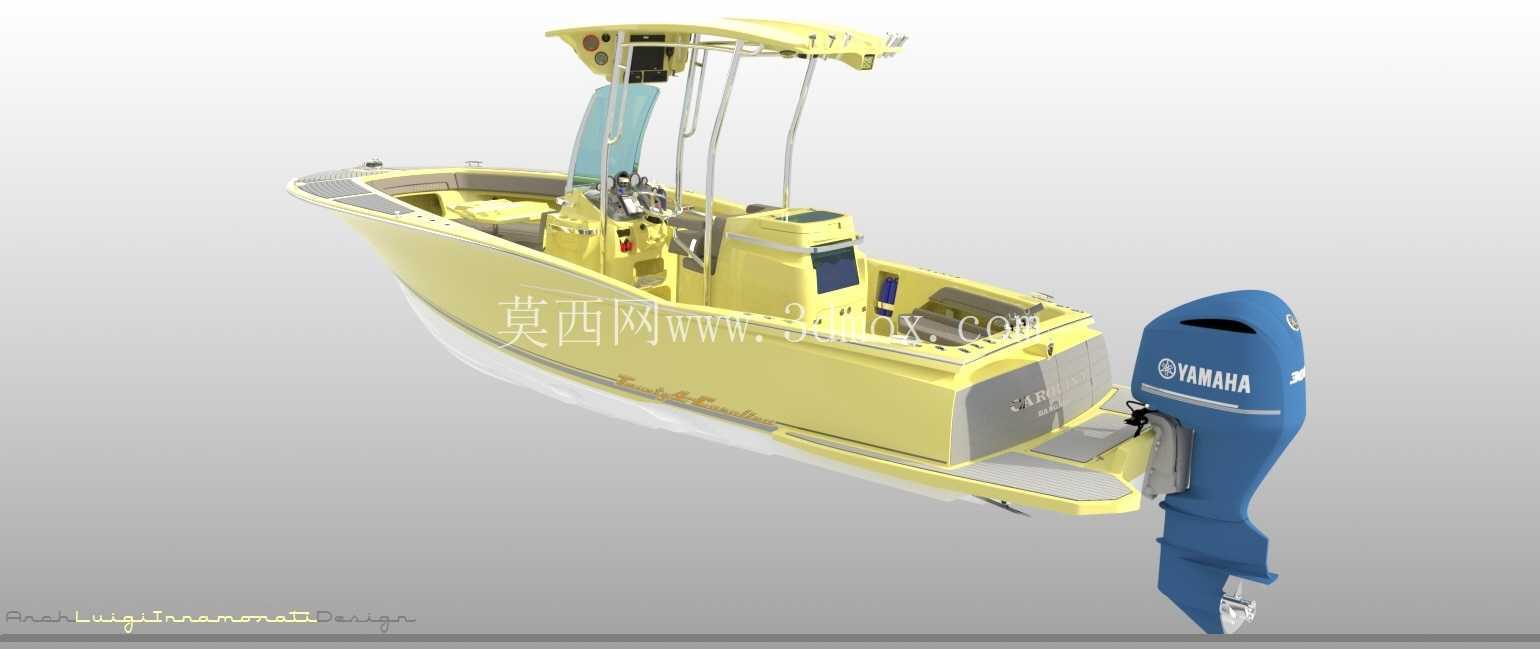

　　尾部采用双外挂动力布置，两台舷外机对称安装于艉板外侧，既提供冗余推力，也让机舱占用甲板面积降至最低。艉板区域需要重点校核厚度、螺栓分布、机器倾转边界和操舵摆动包络，确保发动机在上下翻转、转向和倒车工况下不与登乘梯、压浪板或艉部附件干涉。双机布局还带来转向力矩均衡的优势，单机失效时剩余动力仍可维持基本返航能力；但建模时不能只放置发动机外形，还应把水下齿轮箱、螺旋桨盘、防涡板和艉板加强区一并表达，以便后续检查浸深与喷溅路径。

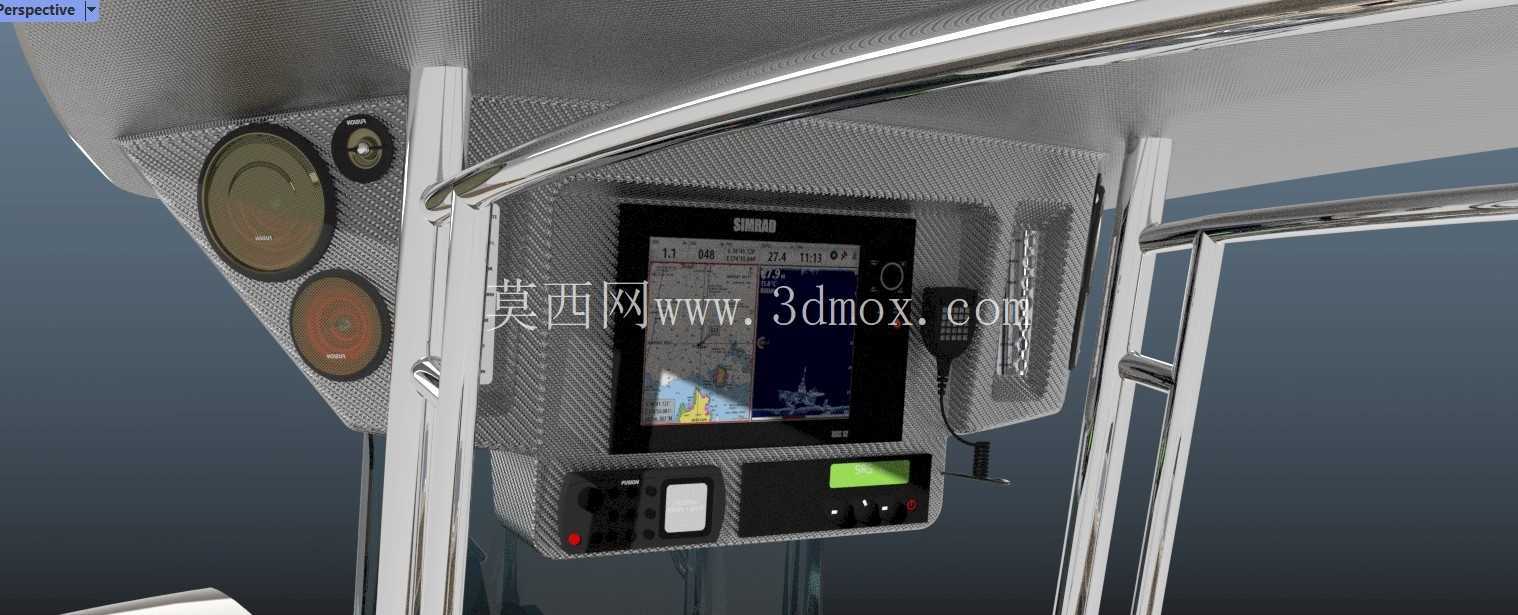

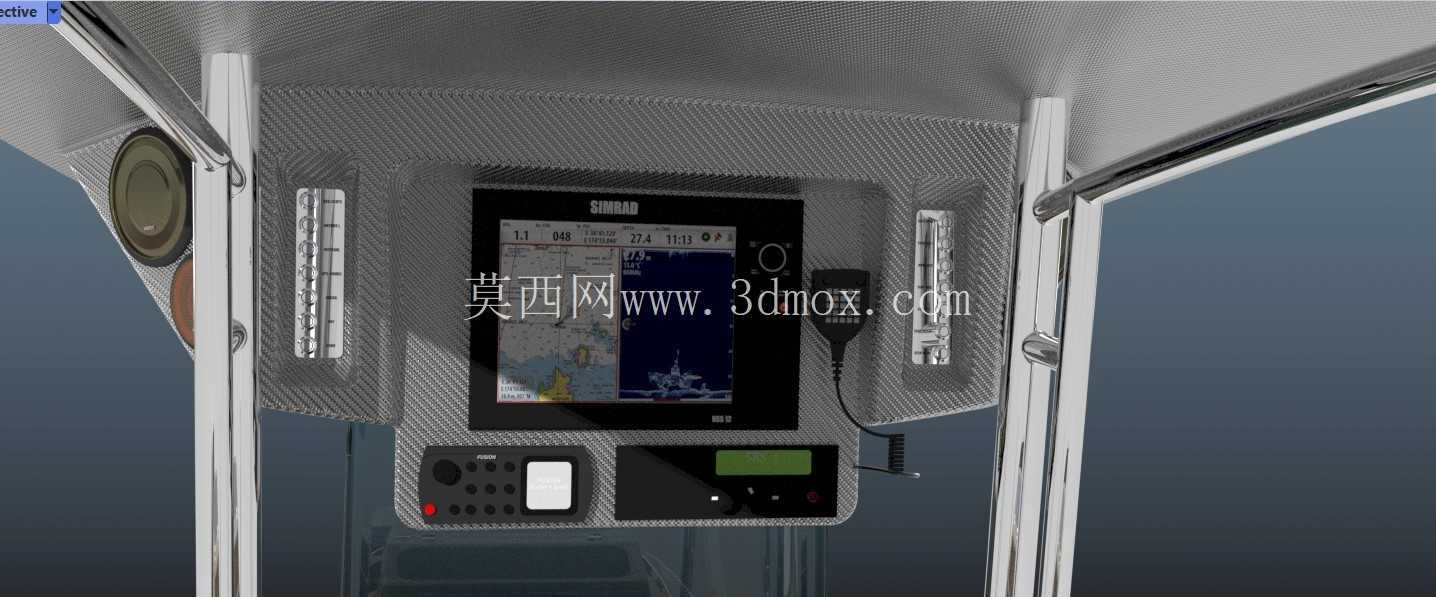

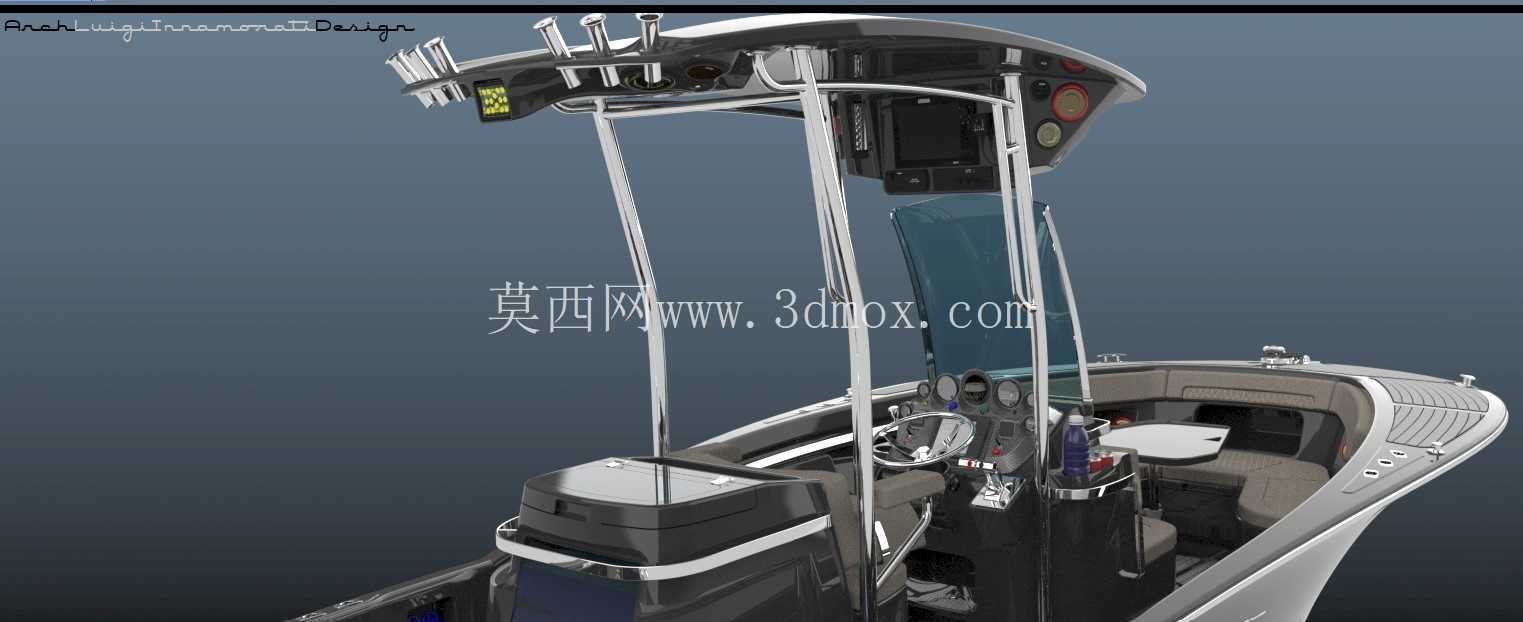

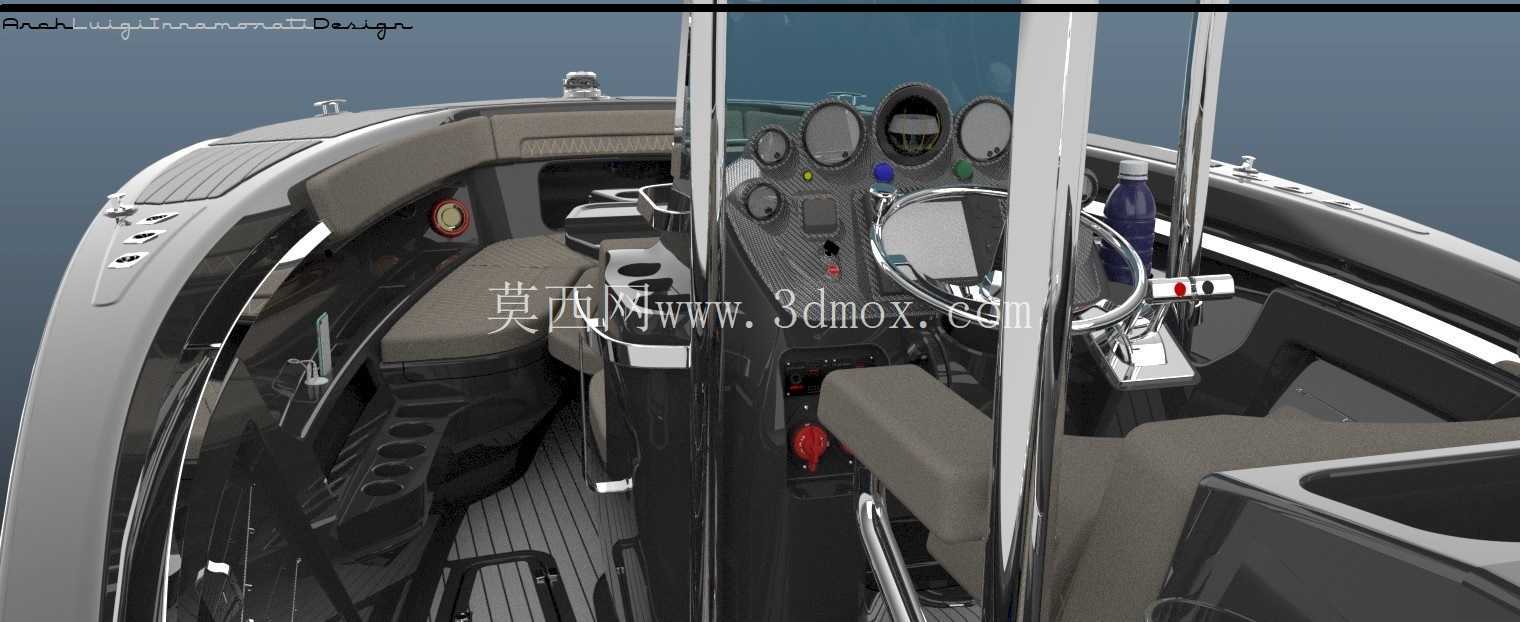

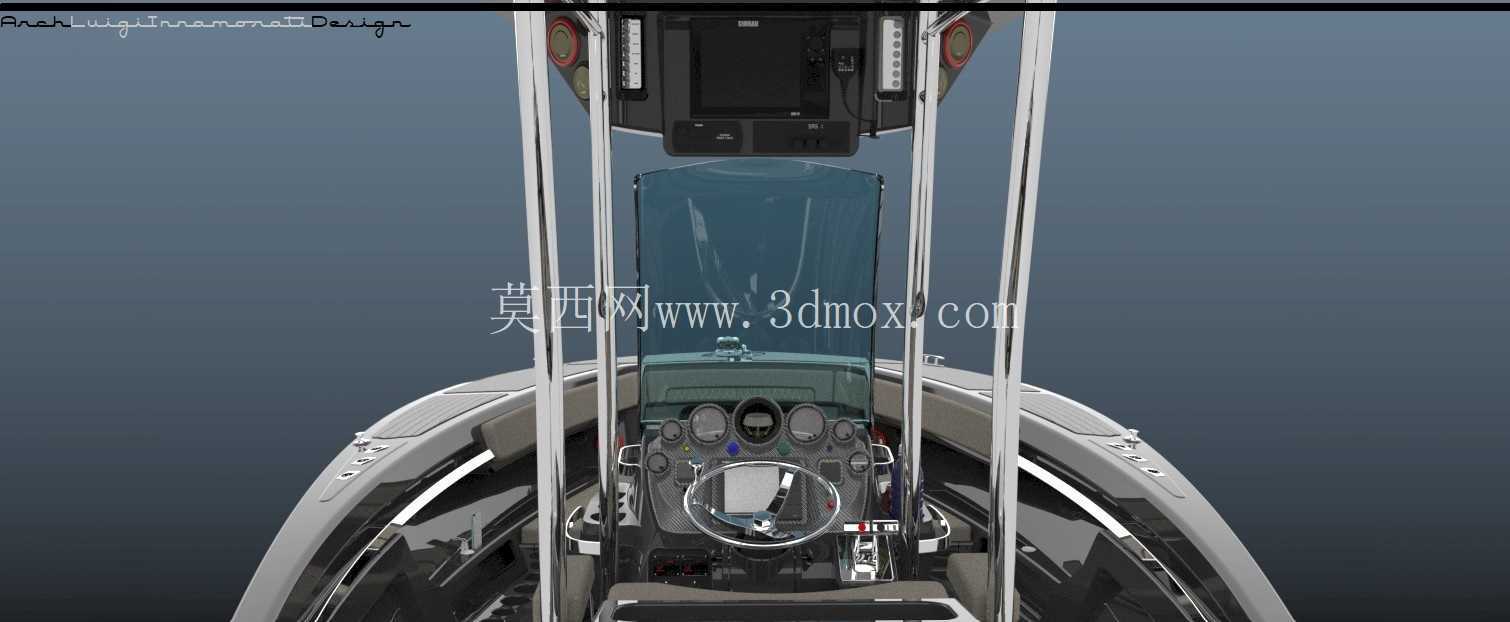

　　上部硬顶通过多根不锈钢支架与控制台、甲板座连接，支架并非简单圆管阵列，而是要考虑风阻、晃动频率和人员头部净空。硬顶前缘可容纳雷达、天线、航行灯和探照灯，下方预留电子显示屏、舵机、油门操纵盒及线路通道。风挡玻璃的倾角兼顾防浪与视线折射，侧部开口保证船在低速漂钓时自然通风。对于三维结构设计而言，硬顶支架的脚座位置应落在控制台骨架或甲板加强梁上，避免仅固定在薄装饰面板上。

　　船体外形尺寸以二十四尺级休闲钓鱼艇为边界，整体长度适配近岸码头泊位和拖运车架，宽度则服务于横向稳定性与甲板作业面积。安装边界方面，舷外机中心线间距、艉板高度、船底台阶到螺旋桨的轴向距离、拖车支撑点位置、护栏高度以及锚台收纳空间，都会影响真实制造与运输。艇侧护舷材沿最大轮廓布置，靠泊时可吸收码头摩擦；艏部锚滚与系缆桩的位置需避开人员通行线，同时保证锚链收起后不直接撞击船壳。

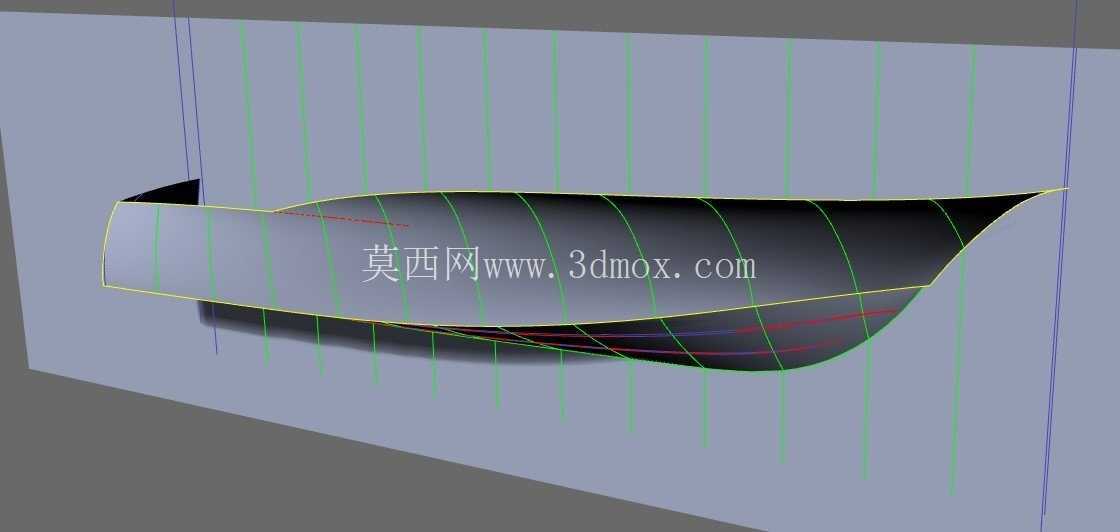

　　在建模表达上，该方案把船体曲面、控制台、硬顶支架、风挡、座椅、护栏、舷外机和尾部泳台等部件分层组织，便于检查曲面连续性与装配关系。船体外壳可从中心线半模开始构建，通过控制横剖线、折角线和艉封板边界生成左右对称实体；上部结构则独立装配，便于后续修改硬顶高度或控制台造型。钓艇作业附件多、人机交互密集，模型中保留栏杆、杯架、储物舱口、系缆点和登乘口等细节，有助于在方案阶段评估甲板动线，而不是等到施工图阶段才发现操作空间被座椅或控制台挤占。

　　整体来看，这套艇型设计把高速滑行、近海垂钓、休闲载人和双机安全冗余放在同一尺度框架内处理。阶梯式艇底服务于高速效率，外飘船艏服务于耐波与干燥甲板，中心控制台和硬顶服务于航行视野与装备集成，宽大艉部和双舷外机则服务于钓鱼作业与动力可靠性。对于船舶结构建模人员，该类模型的价值不只在外观还原，更在于通过完整包络、附体位置和人机空间，把概念造型转化为可继续进行船体工程校核、舾装布置和拖车运输分析的数字化基础。
