近海休闲巡航钓鱼艇外观结构设计

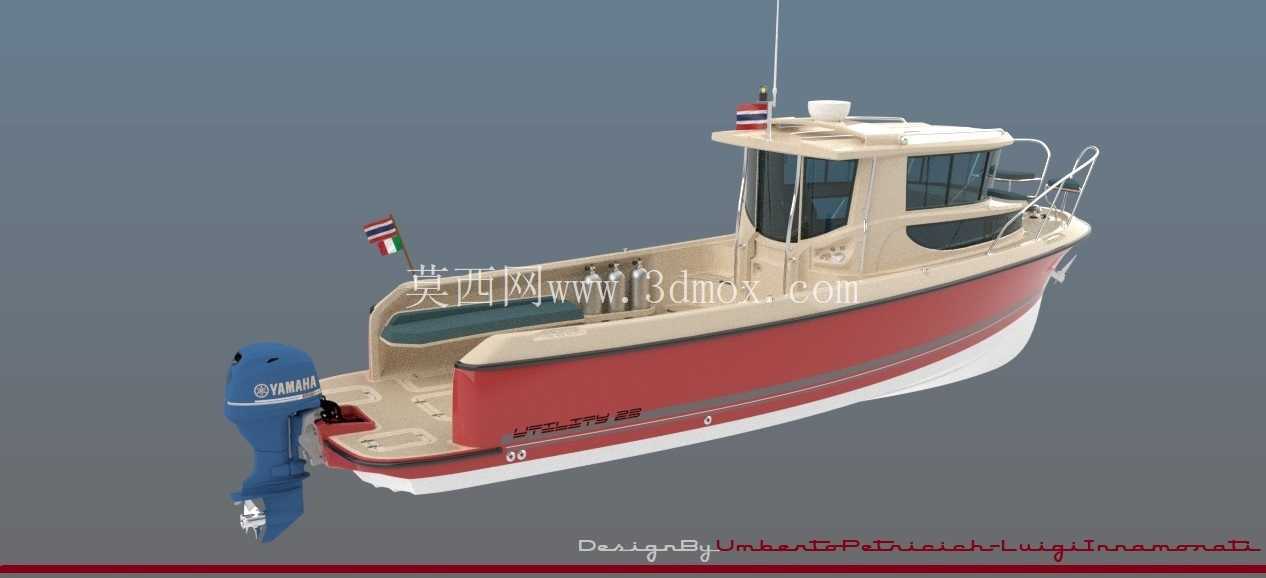

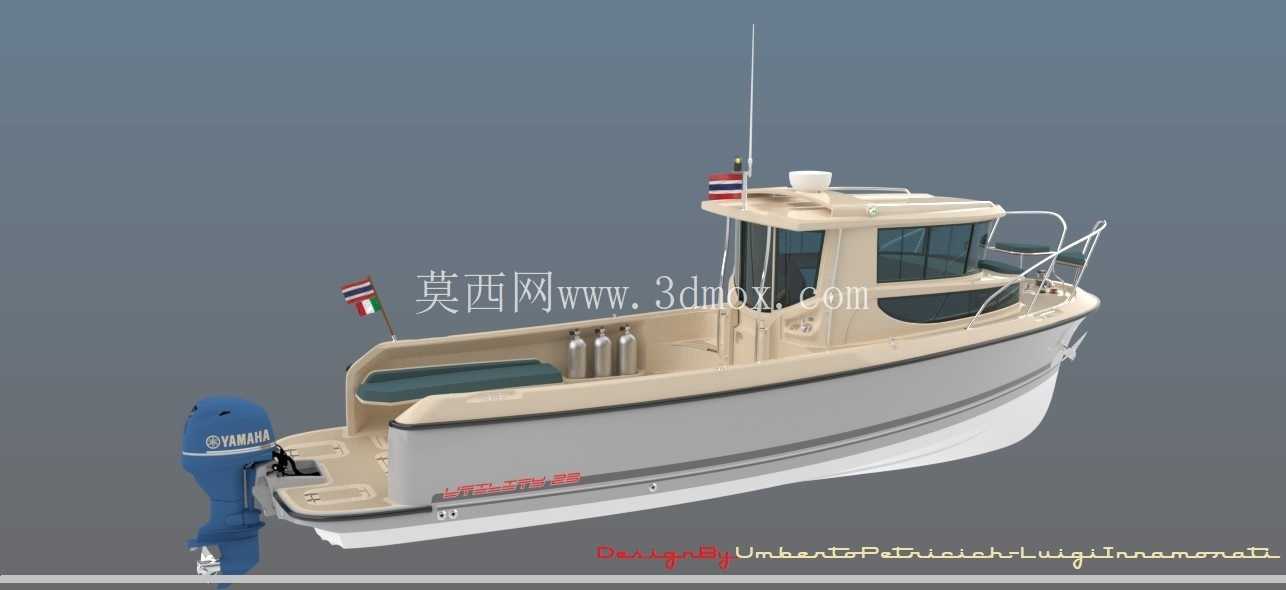

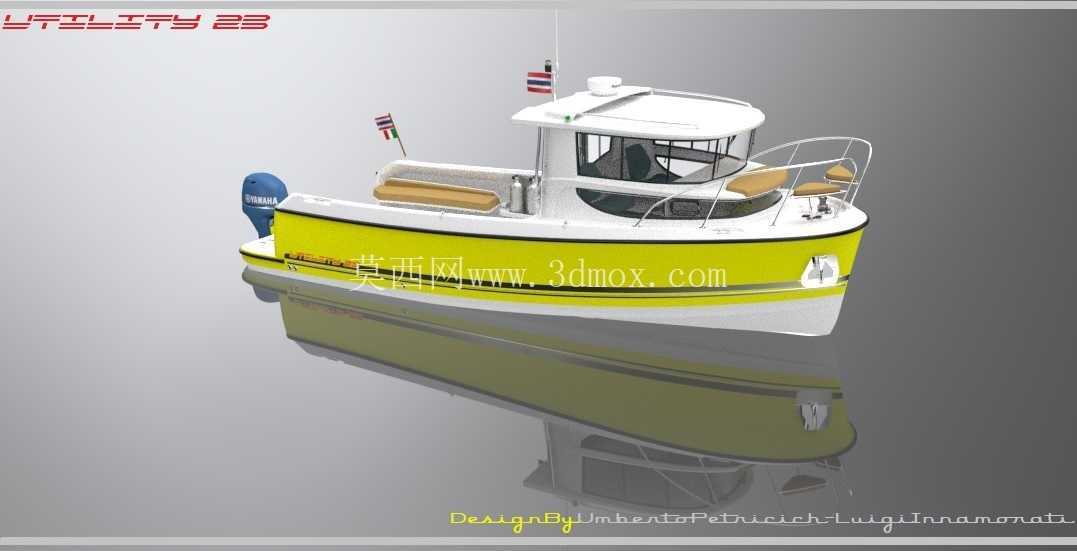

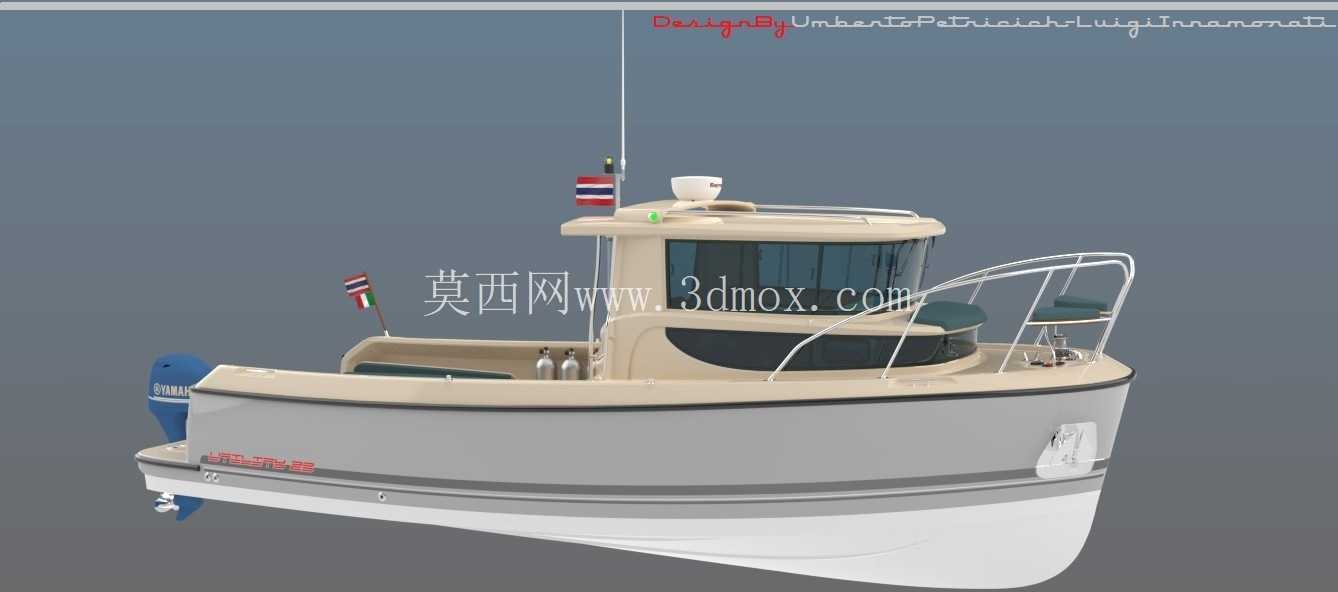

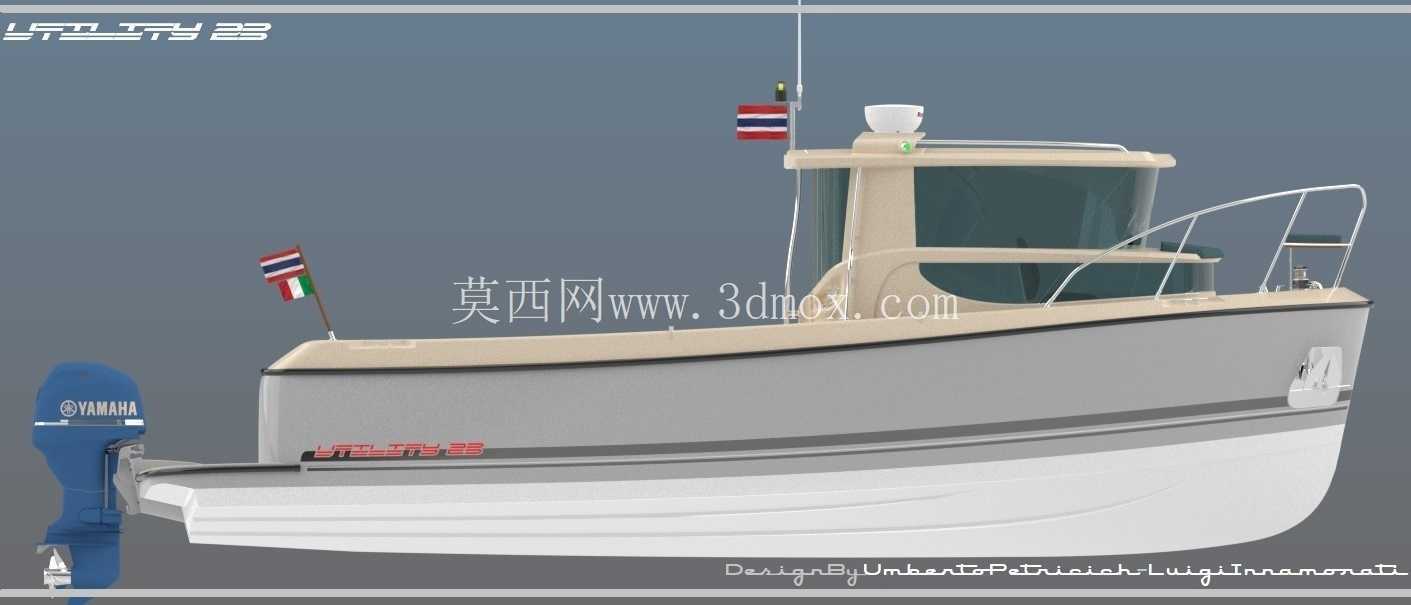

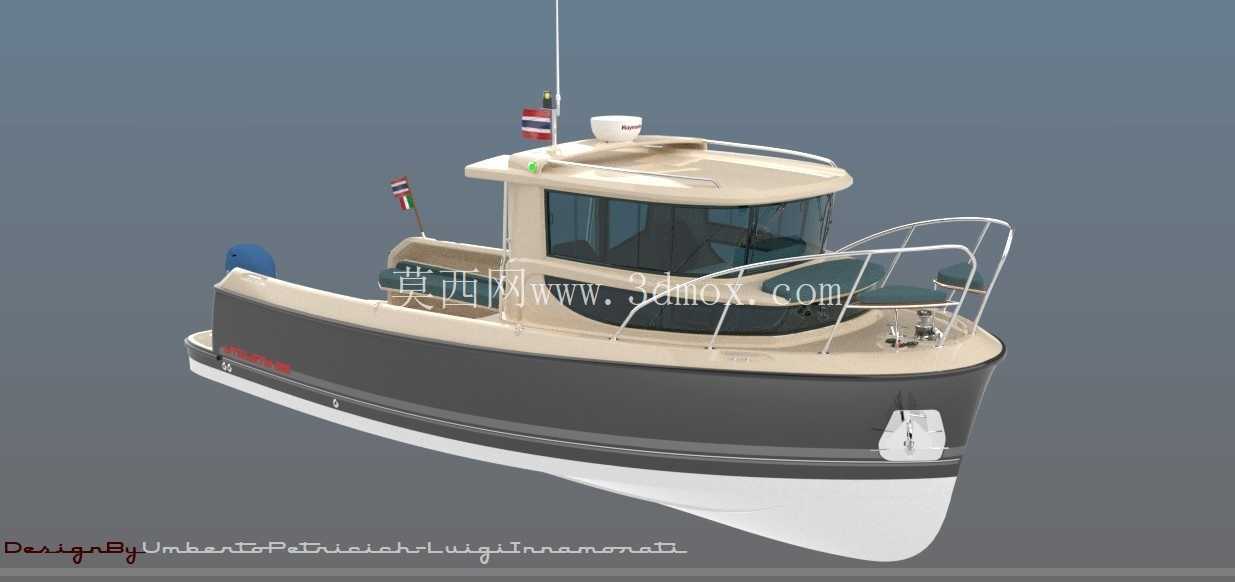

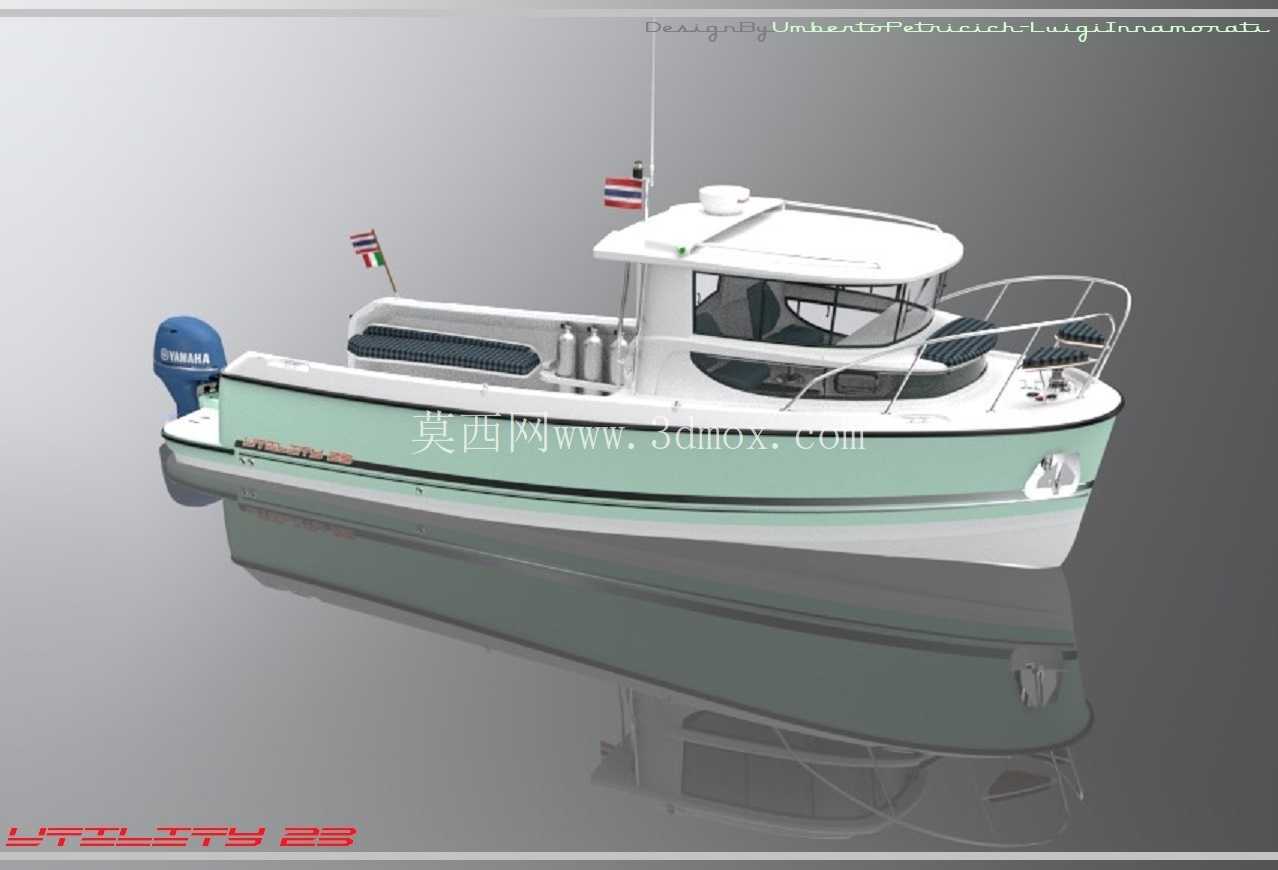

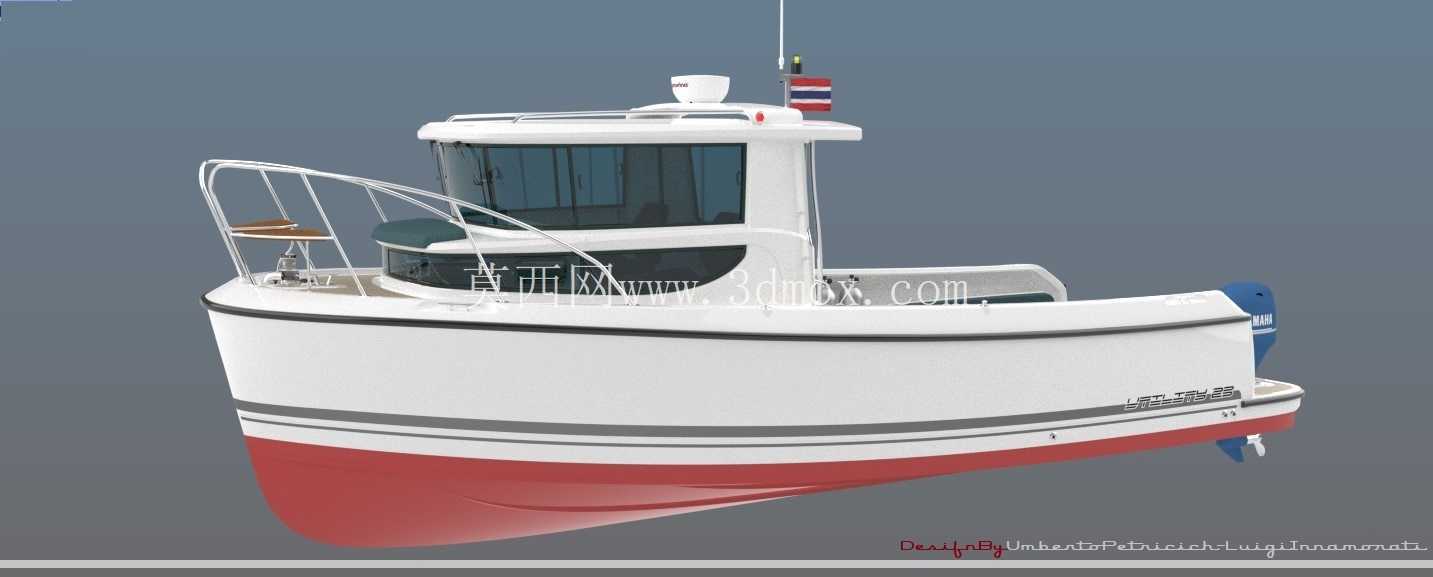

　　该作品围绕一艘近海休闲巡航钓鱼艇展开，整体建模重点集中在船体线型、甲板功能分区、驾驶舱围护、舷侧通道、尾部外挂动力以及上部小型舱室的空间关系上。从结构设计角度看，这类艇型主要服务于近岸航行、岛礁短途交通、海钓作业和家庭休闲巡航，使用场景多为港湾、沿岸浅水区域和风浪等级较低的开放海域。模型在外形上采用狭长单体船思路，船首设置上扬外飘线型，用于降低迎浪时上浪概率；船尾保持较宽水线面，为外挂推进装置、登乘平台和尾甲板作业提供稳定支撑。船体侧面采用浅色主船体搭配深色水线饰带，视觉上区分干舷与水下区域，也便于后续在详细设计中检查舷弧、折角线和护舷条的连续性。

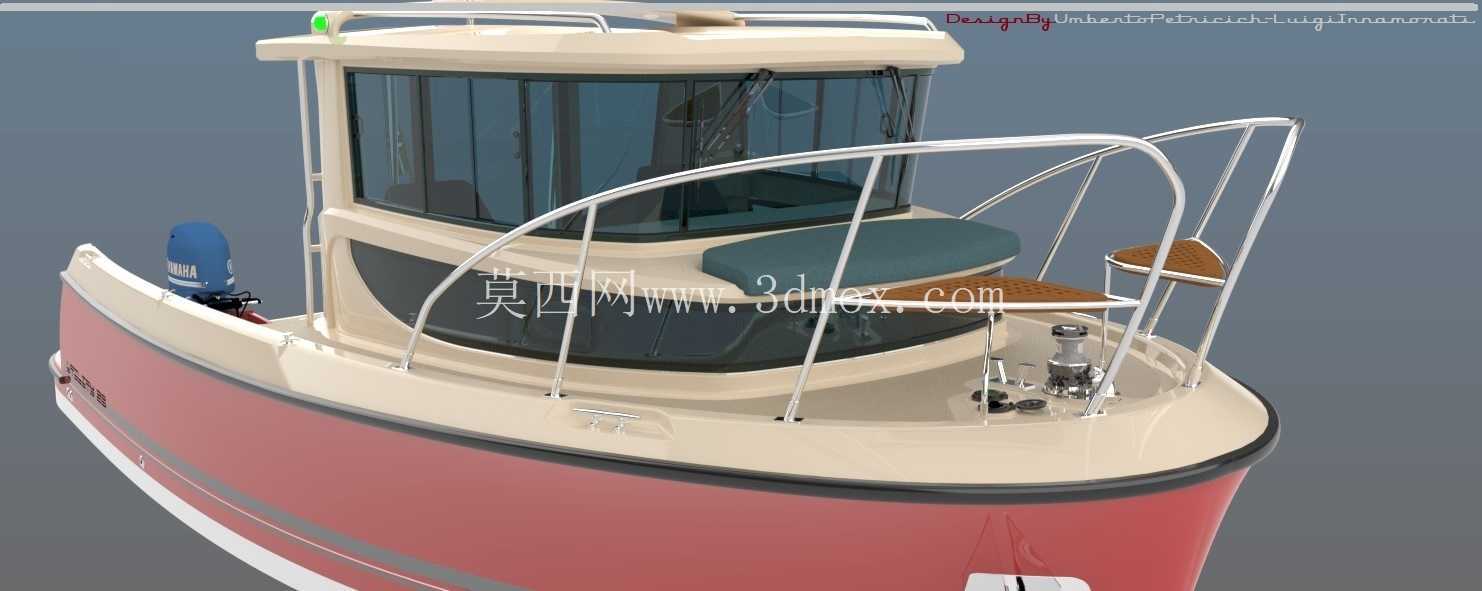

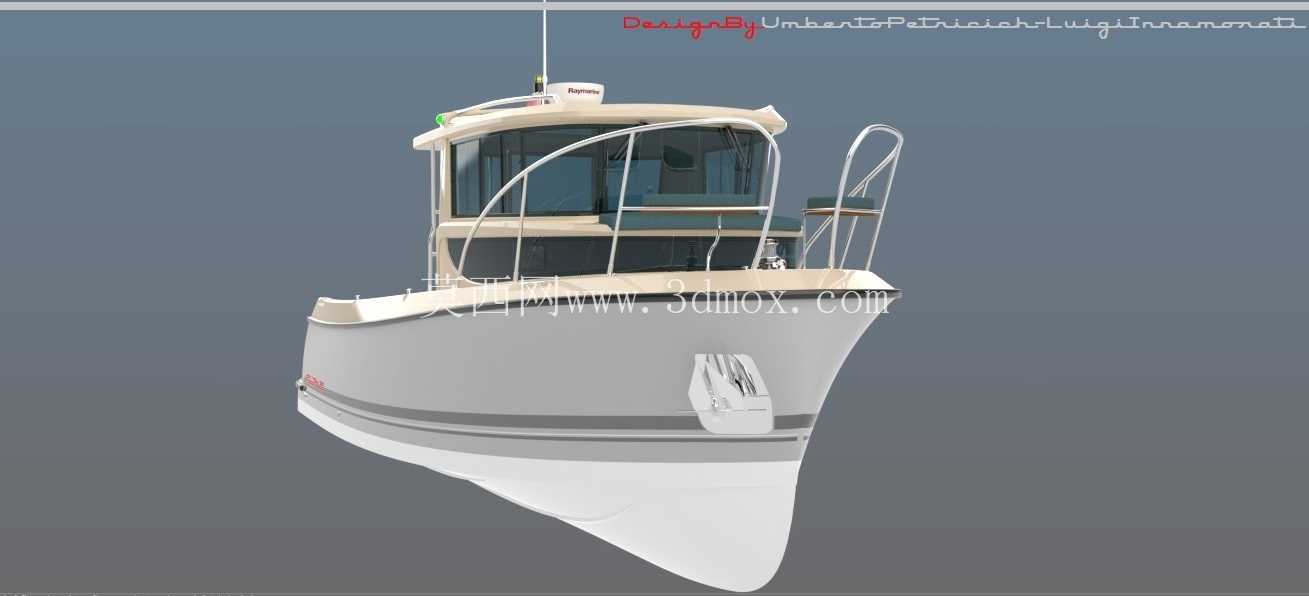

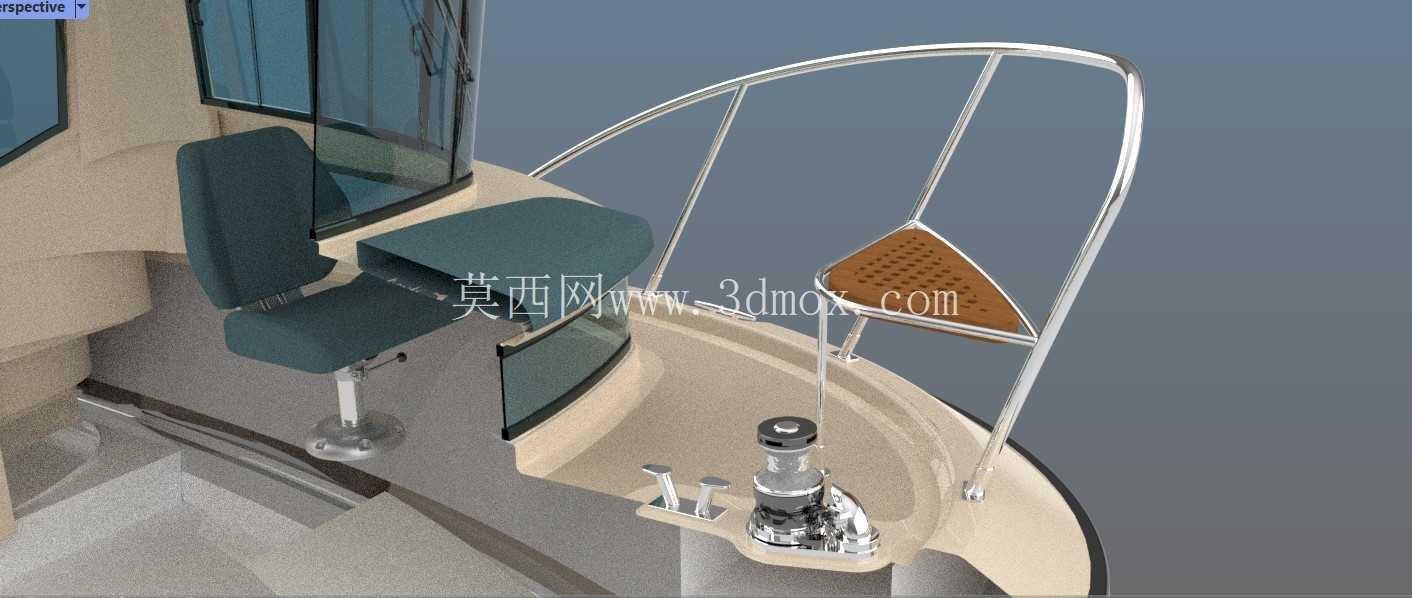

　　建模时首先需要把握的是船体主尺度与安装边界。艇体长度方向从前甲板锚泊区延伸至尾部挂机安装面，宽度方向以舷侧护舷条为最大外形边界，高度方向则由船底基线、主甲板面、驾驶舱顶篷和桅杆附件共同限定。前甲板预留锚机、锚链孔和系泊件位置，甲板面应保持向舷侧或排水口的微坡，避免海水在甲板积存。舷边设置连续栏杆，栏杆立柱与甲板基座的连接位置需要避开人员通行路径，同时保证前甲板至驾驶舱两侧的通道顺畅。船首区域还应考虑旗杆、航行灯、锚泊设备和缆桩的布置，这些附件虽然尺寸不大，但在总装时会直接影响外轮廓和干涉检查。

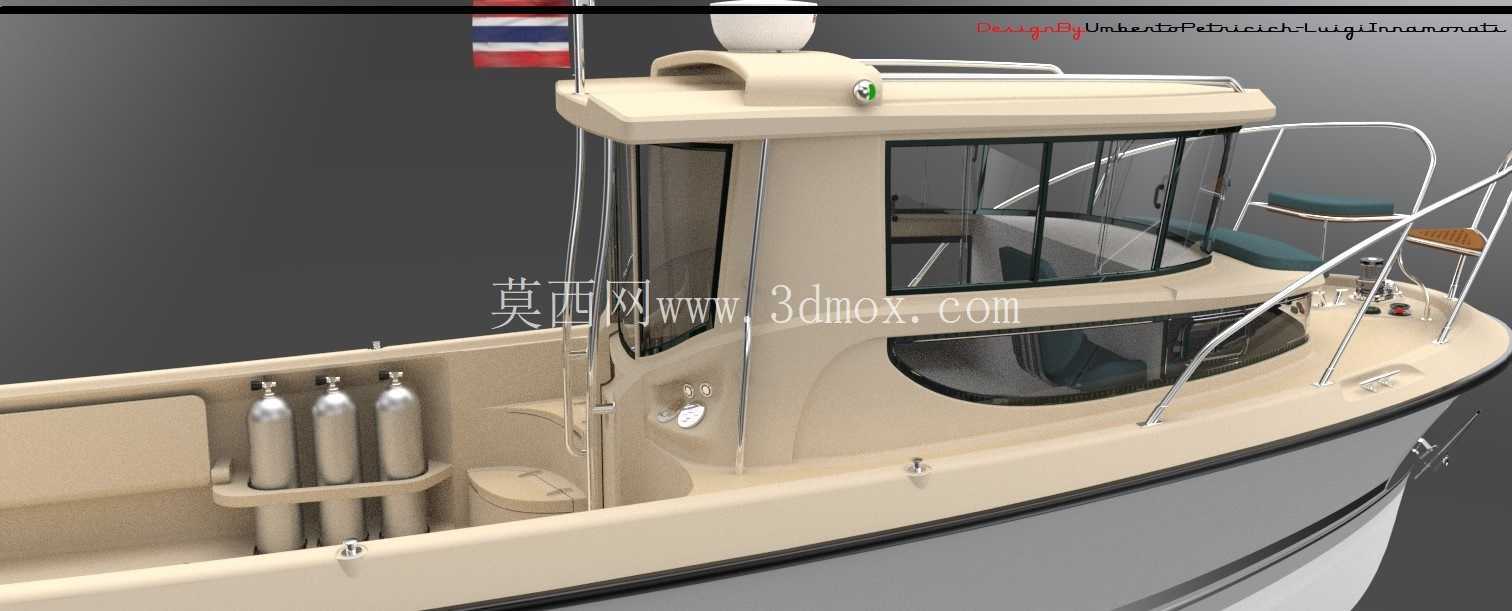

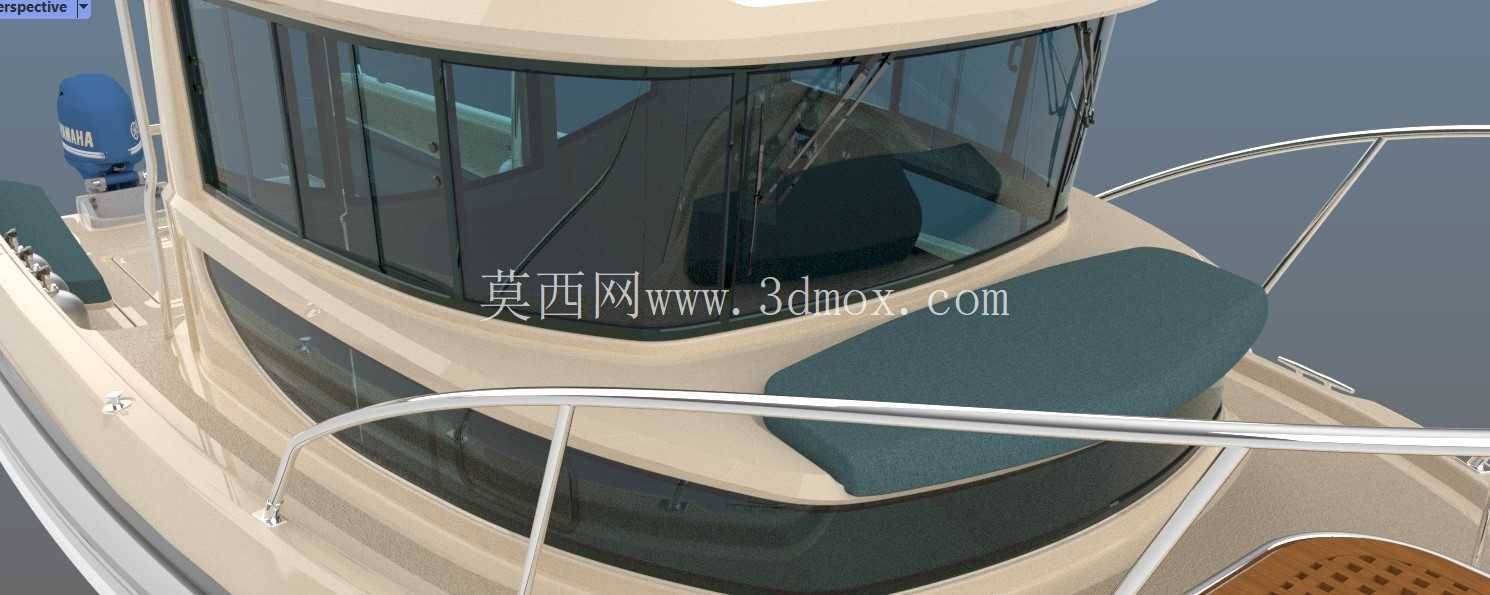

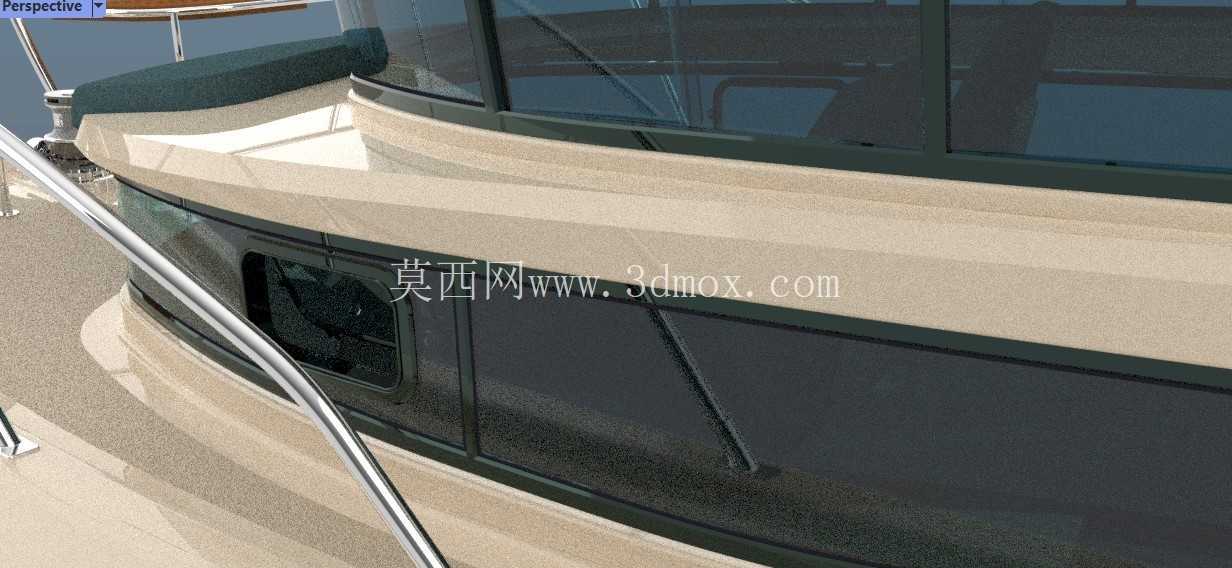

　　中部驾驶舱是该艇功能组织的核心。模型中可见封闭或半封闭的驾驶围护结构，前挡风玻璃具有较大倾角，侧窗围绕操舵位置形成视野包络。设计时需以驾驶员眼点为基准校核前方水线、船首甲板和左右舷侧障碍物的视线范围，避免窗框、顶篷立柱或雷达架遮挡近距离航行观察。舱内空间应容纳操舵台、座椅、仪表板、储物格和基本通信导航设备，座椅后方与侧甲板之间需保留通行余量。顶篷上方布置小型设备基座，可承载天线、雷达、照明或信号装置；基座与顶篷框架的连接不能只看外观，在实际结构中应考虑局部加强、密封防漏和维修拆卸空间。

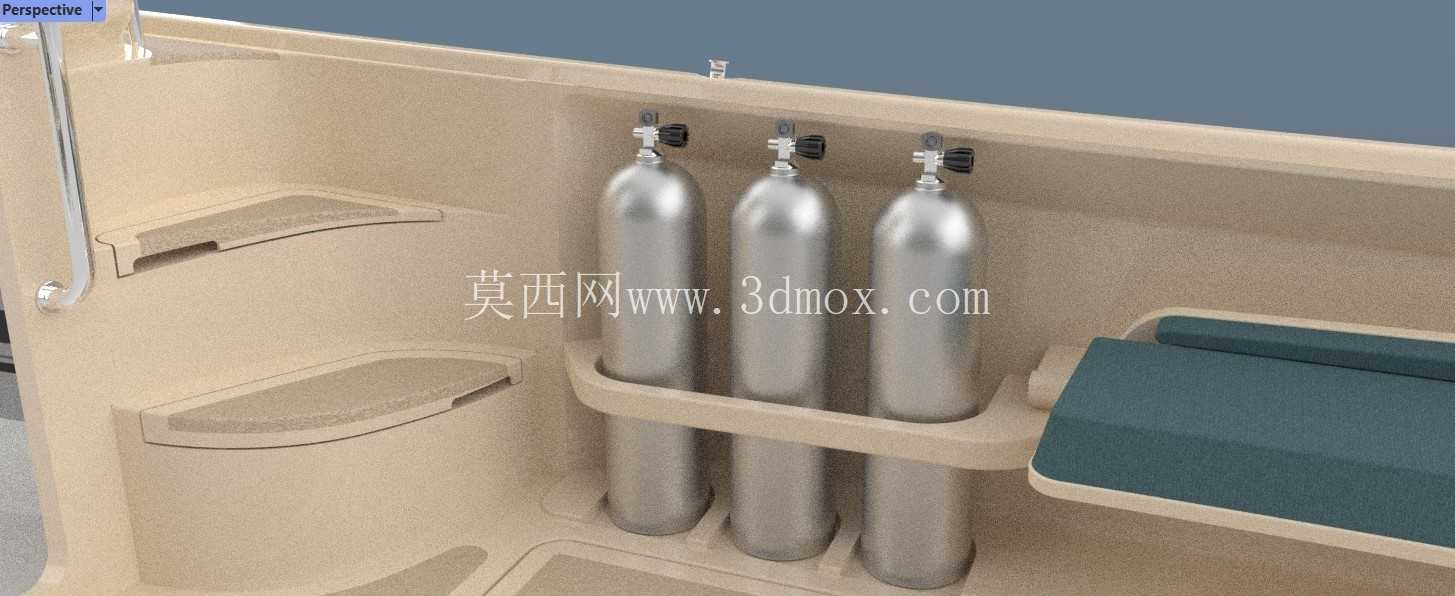

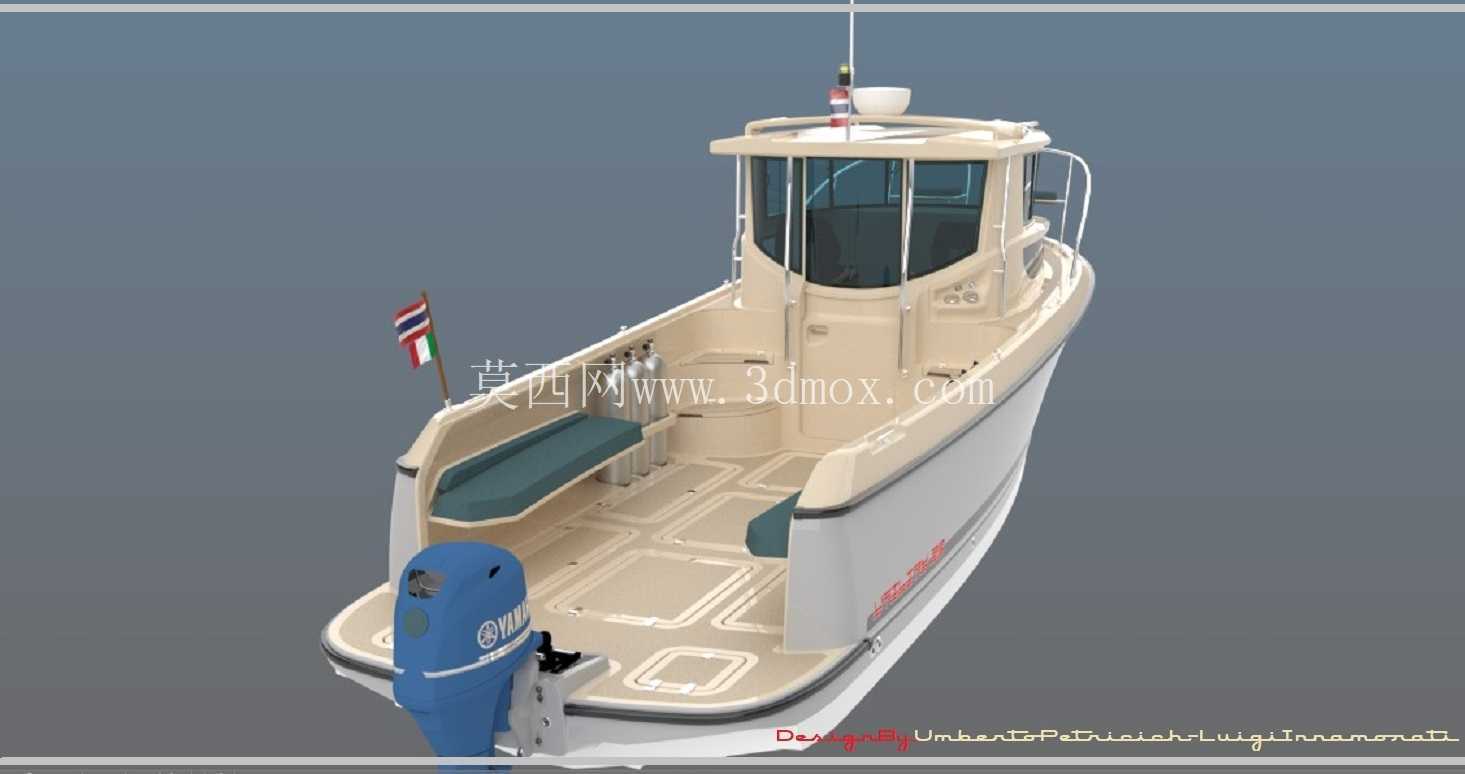

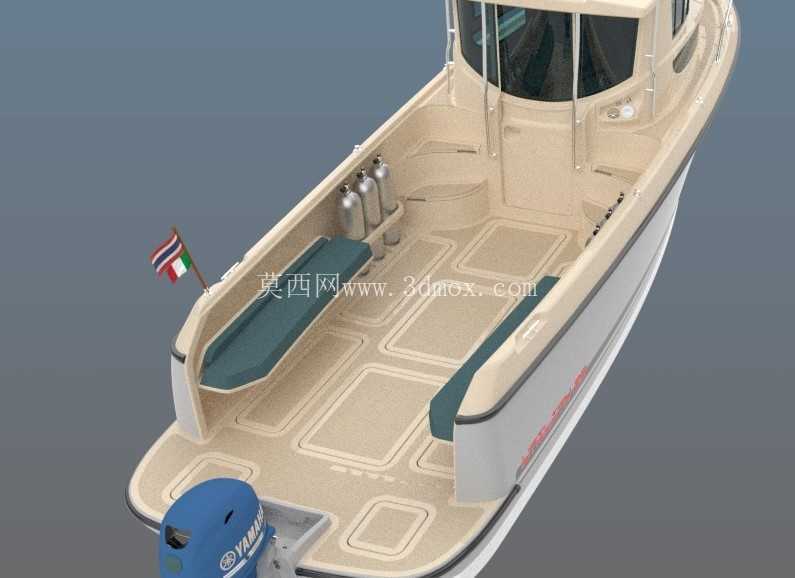

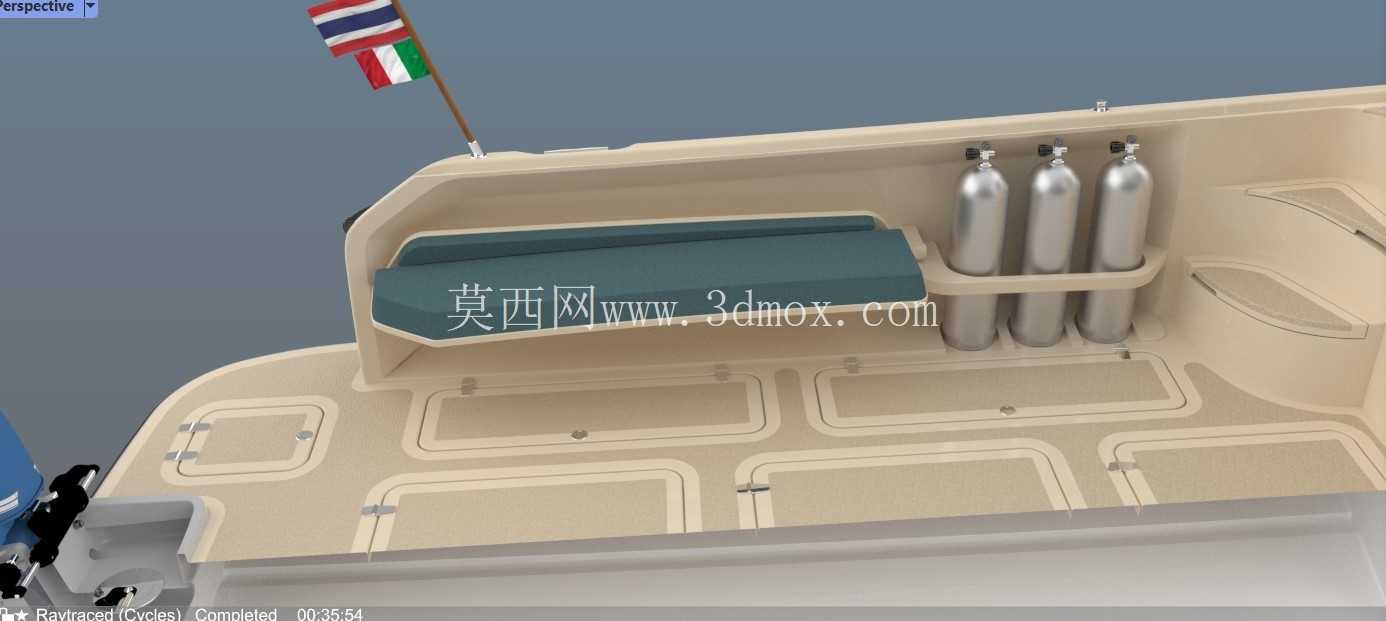

　　后甲板是休闲艇与钓鱼功能结合最紧密的区域。该区域需要同时满足乘坐、置物、垂钓、靠泊登乘和设备检修等需求，因此模型中尾甲板保留了较开阔的平面，舷侧设置座椅或储物箱，船尾边界布置栏杆和安全索。外挂动力位于尾板中央偏后位置，选型与安装时需校核发动机压浪板、艇尾封板高度和螺旋桨浸深之间的关系。尾板不仅承受推进装置重量，还承受倒车、转向和波浪冲击载荷，因此在详细结构中应在挂机区域设置加厚板、加强肋板或金属埋件。尾板两侧可预留登乘梯、系泊点和护舷件位置，便于靠码头时人员上下及艇体防护。

　　船体内部虽然在外观模型中不完全展开，但从工程建模逻辑上仍需预留舱室分隔思路。前部可设置尖舱或锚链舱，中部驾驶舱下方布置储物、电池或简易生活设施，尾部下方则需考虑浮力舱、燃油箱位置或配重空间。船体外壳的折角线、舭部圆角和尾封板过渡应保持光顺，这些几何特征会影响航行阻力、横摇阻尼和建造时板材成型。若后续转入生产设计，还需在船体表面拆分外壳板、甲板、舱壁、加强筋和舾装件，明确玻璃钢成型、铝合金焊接或钢构加工的工艺分界。

　　从舾装协调角度看，栏杆、旗帜、天线、舷窗、舱口、座椅、系缆桩、护舷条和外挂动力均不能孤立布置。前甲板锚泊设备与栏杆立柱不能冲突，驾驶舱门窗开启范围不能碰到外部扶手，尾部门道或开口需要与甲板排水路径错开，外挂机维护时还应保证尾甲板有足够操作空间。船体两侧悬挂的标识旗和小型杆件属于外观附件，建模时可用于检查桅杆、天线和航行灯的高度层次，但在真实设计中仍需满足信号设备安装高度和可见角度要求。

　　该模型对三维从业者的价值，在于完整呈现了小型休闲船舶从船体曲面到甲板舾装的装配关系。进行结构深化时，可围绕船体曲面连续性、甲板设备开孔、尾板挂机加强、舱室人机空间和舷侧安全防护逐项展开；进行方案展示时，则可通过剖切、爆炸或局部隐藏方式检查驾驶舱视野、通道宽度、设备维修边界和外部附件布局。整体造型兼顾近海巡航的速度感与钓鱼艇的实用甲板空间，适合作为小型游艇、休闲工作艇或近岸交通艇方案设计阶段的三维参考。
