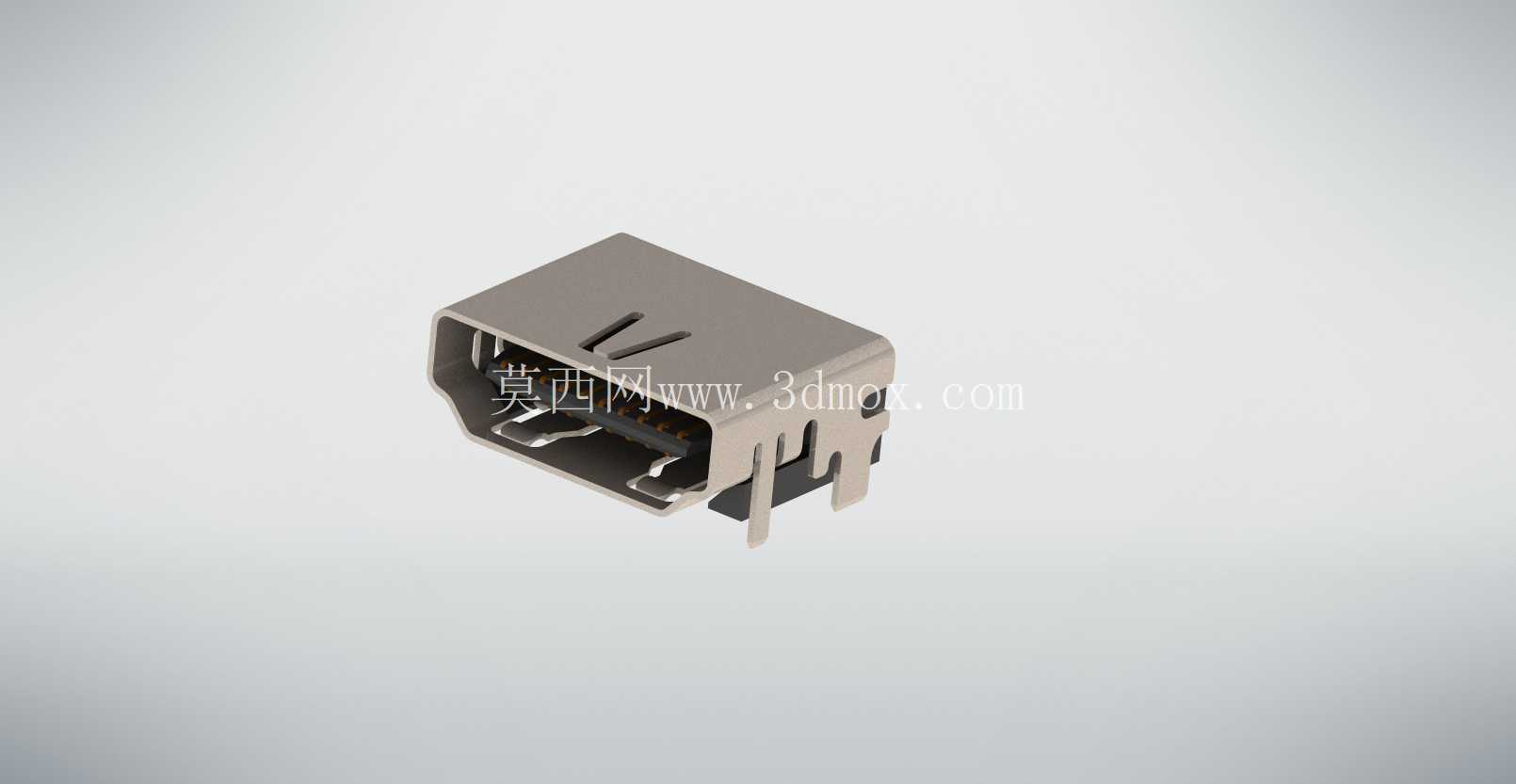

板端卧式HDMI母座连接器结构

　　该结构对应板载式HDMI母座，属于消费电子、工业显示设备里高频使用的音视频接口件，常见于工控主板、显示器驱动板、机顶盒、嵌入式工控机、医疗显示终端、车载娱乐主机等PCB板卡端，承担高清视频与多声道音频信号的有线传输对接任务，为公头线缆提供稳定的插拔承载与引脚导通基准。

　　从整机布局视角看，这类接口的安装边界直接受设备外壳开孔、PCB板厚、板上周边元件高度三重约束：母座金属屏蔽壳沿板边卧式贴装，插接口朝向设备壳体外侧，壳体上需预留对应矩形避让开孔，开孔边缘与母座金属外壳之间需保留0.2~0.3mm的装配间隙，避免外壳注塑公差挤压接口导致插拔卡滞；母座底部的插装引脚穿过PCB预设焊盘孔，波峰焊或回流焊后与板内走线连通，引脚伸出PCB背面的长度需控制在1.2mm以内，防止背面元件堆叠干涉。金属外壳两侧的固定插脚优先插入PCB金属化定位孔，焊接后既承担公头反复插拔的侧向推力，也实现屏蔽壳与板级接地网连通，抑制外部电磁干扰窜入高速差分信号线。

　　设计过程中首先要匹配HDMI标准接口的啮合尺寸：插口内部的绝缘胶芯排布19根导电端子，端子接触区的排布间距、弹片翘起高度严格对应公头插针的插入行程，保证公头推入后每根端子接触电阻稳定在毫欧级，避免高速信号传输出现丢包、闪屏问题。金属屏蔽壳采用卷边折弯成型，壳身顶部的两处弹性压片在公头插入后向外撑开，依靠回弹弹力夹紧公头金属外壳，既防止设备受振动时公头意外松脱，也构建连续的电磁屏蔽路径，隔绝板卡上开关电源、高频时钟线路对TMDS差分信号的干扰。

　　接口的插拔寿命导向设计体现在端子与外壳的细节上：导电端子采用铜合金基材冲压，接触区做局部镀金处理，反复插拔5000次以上仍能保持稳定接触，底层镀镍层阻断铜基材氧化迁移；绝缘胶芯选用耐高温LCP材质，过回流焊时不会发生翘曲变形，高温环境下仍能维持端子位置度。金属壳底部的支撑脚在焊接后贴住PCB板面，公头插拔时的倾覆力矩直接通过支撑脚传递到板材，避免所有受力集中在信号引脚焊盘上，杜绝长期使用后焊盘撕裂、引脚虚焊的故障。

　　建模时需完整还原所有装配干涉要素：插口内部的防反插凸筋要与公头外壳缺口对应，反向插头无法强行插入，避免端子被顶弯；胶芯上的端子分隔槽要逐一做出，防止相邻信号端子间距不足引发高速信号串扰；金属壳的折弯圆角、卡扣缺口、接地引脚的折弯角度都需按实际冲压件尺寸绘制，结构工程师在整机布局时可直接调用该模型完成板边间距校验、外壳开孔对位，提前排查接口与周边电容、结构筋位的碰撞问题，不用再手动测绘样品尺寸，大幅缩短板卡接口选型与结构核对的周期。
