折弯式铜质电缆接线端子结构设计

　　现场做电控柜布线、动力机组接线或者户外配电支架装配时，直筒式裸端子经常遇到两个棘手问题：一是电缆出线方向和螺栓固定面存在高度差，硬掰铜缆会让线芯根部长期受弯折应力，运行振动后容易出现断股；二是多根电缆并排接在同一块铜排上时，直端子的筒身会互相干涉，不得不额外调整走线间距，挤占柜内布线空间。这套折弯形态的铜接线片，就是针对这类安装矛盾做的结构优化，端子整体采用锻压紫铜成型，表面做钝化或镀锡处理，兼顾导电截面积和抗腐蚀能力，适合低压动力回路、电机接线盒、蓄电池组汇流、接地干线以及工业设备内部跨接场景使用。

　　从结构拆分来看，零件一端是中空压接筒，内孔匹配不同标称截面积的电缆线芯，规格覆盖6平方毫米配M5固定孔，以及10、16、25、35、50、70、95平方毫米配M12固定孔的全系列尺寸；压接筒端部做了轻微扩口倒角，穿线时不会刮伤铜丝，压接工位可以直接用六边形围压模或点压钳收口，压接后筒壁产生均匀塑性变形，把多股线芯牢牢锁死，接触电阻远低于螺栓拧紧的临时接头。另一端是扁平安装耳，耳片中心加工螺栓过孔，孔边去毛刺后贴合铜排或设备接地座，穿入对应规格的紧固螺栓、弹垫和平垫即可完成固定，安装面贴合后载流面积稳定，大电流通过时不会因接触缝隙产生局部过热。

　　中间的折弯过渡段是整个端子的设计核心，弯折角度和抬升高度按照常见柜内布线落差设定，既不是直角死折也不是平缓大弧：直角弯折会在折弯内侧产生材料堆叠、外侧出现拉伸减薄，铜材厚度变薄后载流能力下降，振动工况下还容易从折弯线位置开裂；过渡段采用平缓压弯并保留足够圆角，材料纤维连续，折弯处的截面积没有明显削弱，导电通路顺畅。这个抬升结构直接抵消了电缆轴线和安装贴合面之间的高度差，电缆从压接筒引出后可以顺着自然走向延伸，不需要在端子根部强行掰弯线缆，线芯不存在持续内应力，设备运行时的电机振动、运输颠簸都不会把应力集中在压接口位置。

　　建模过程中需要重点管控几处配合边界：首先压接筒的内孔尺寸要和对应线规的电缆外径匹配，间隙过大压接后容易出现松脱，间隙过小则现场穿线困难，尤其是多股软线剥线后线芯散开，很难插入筒内；筒壁厚度按照载流量校核，保证压接变形后仍有足够夹持力，同时压接区域不会因压力过大开裂。其次安装耳的孔位边距要满足电气安全间隙要求，螺栓孔中心到端子外缘的距离不能过小，否则拧紧螺栓时耳片边缘容易被压溃，平垫也无法完全贴合在贴合面上；耳片平面和压接筒轴线的平行度、折弯后的高度公差需要统一，同规格端子装在同一块铜排上时，所有安装面能保持齐平，螺栓锁紧后不会出现个别端子虚接的情况。

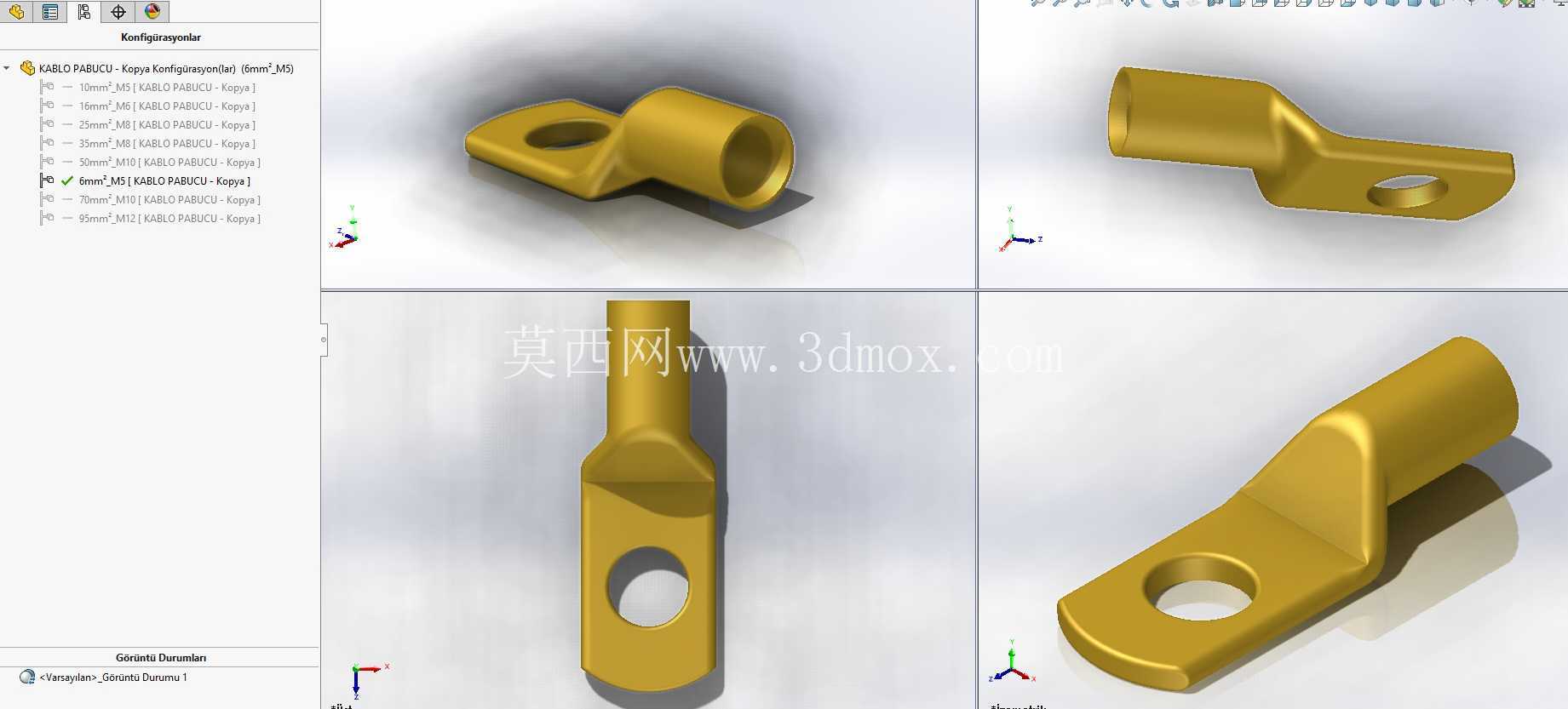

　　过渡折弯处的圆角半径不能随意取值，圆角过小冲压成型时铜材外侧拉伸率超过材料延伸率极限，批量生产会出现暗裂，后续通电发热、冷热循环后裂纹扩展，最终导致端子断裂；圆角过大则会增加端子整体长度，相邻端子排布时仍会出现空间干涉。建模时把折弯区域做等厚度处理，还原锻压端子的真实成型特征，而不是简单用拉伸加折弯命令生成薄壁几何体，后续出工程图时可以直接标注折弯角度、展开长度、筒体内外径、安装孔中心高和安装孔直径，给冲压工装设计、压接刀具选型提供准确依据。

　　实际布线作业里，这种折弯端子的优势在紧凑空间里格外明显：比如电机接线盒内部，接线柱安装面和电缆引入孔存在错位，直端子安装后电缆会斜着顶住盒壁，盖上盒盖时容易挤压线缆绝缘层；换成带抬升折弯的接线片，压接筒轴线刚好对准电缆进线方向，安装耳平贴接线柱，走线顺直且绝缘层不受挤压。在配电柜铜排双层布置、接地端子排密集排布的场景下，不同朝向的折弯端子还可以分层引导电缆走向，避免多根大截面电缆在柜内交叉缠绕，既方便后续检修测温，也能保证载流时的散热空间。铜材本身的高导电性搭配连续的折弯导电截面，让整个接头的温升控制在规范范围内，长期通过额定电流时，压接位置和螺栓固定位置的温度不会显著高于线缆本体，减少配电回路的故障隐患。
