工业控制印刷电路板组件结构设计

　　这块控制板在工业自动化控制柜、小型设备电控箱、实验台电源接口板以及嵌入式运动控制单元中比较常见，板上同时布置了直流电源输入、继电器输出、串行通讯、外部传感器接线和多路端子接口，属于一块把供电、信号转接和负载驱动整合在同一基板上的电路板组件。做三维结构设计时，不能只把PCB当成一块薄板处理，真正影响装配的是板面上各类元件的高度、连接器朝向、插拔空间、紧固件位置以及与外壳之间的干涉关系。

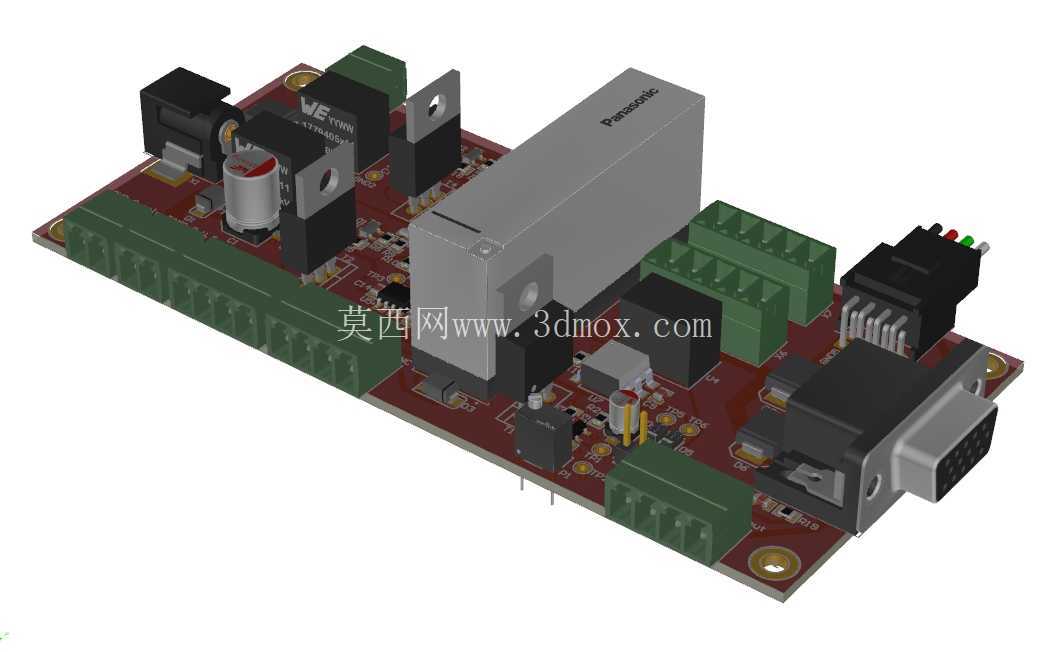

　　从板面布局可以看出，电源入口区域集中布置了直流插座、滤波电容、功率器件和固定支架，大体积灰色继电器位于板中部，周边保留了较明显的元件间距；绿色插拔式端子沿板边分布，适合接入外部开关量、执行器和传感器信号；板端还设置了D-sub类通讯接口以及多针连接器，便于与上位机、驱动器或外部线束对接。这样的布局思路很明确：强电或大电流通路尽量靠近输入与输出端，弱电信号和通讯接口靠板边引出，中间用继电器、隔离器件和端子区形成功能分区，减少线束交叉，也方便现场接线维护。

　　在实际机柜安装中，这类板件通常通过板角安装孔固定在绝缘支柱、铜柱或钣金折弯支架上。建模时需要重点核对安装孔到板边的距离、孔径与支柱直径的匹配关系，以及焊点背面与底板之间的安全间隙。若板底存在较高引脚、焊盘或连接器尾端，外壳底面不能直接贴合PCB，应预留支撑高度；若设备处于振动环境，支柱数量不能只满足四角固定，靠近重型继电器和大连接器的位置也应考虑辅助支撑，避免插拔通讯插头时板面产生弯曲。

　　外形尺寸方面，长条形板体适合沿电控箱导轨方向或壳体内部水平安装，板宽方向受最高元件限制，尤其是继电器、电解电容和立式功率器件的顶部轮廓，决定了上盖内表面的最小净高。绿色端子排虽然本体高度不算突出，但接线后插头、线号管和弯折线束会额外占用板外空间，三维布置时不能只测量端子本体，还要把压接端子、导线最小弯曲半径和螺丝刀操作空间一起纳入包络。通讯接口位于板端时，外壳开口、防水圈、固定螺钉和插头外壳都应同步建模，否则后期容易出现插头能对上接口却被壳体边缘挡住的问题。

　　元件功能上，继电器承担小功率负载切换或信号隔离，电容用于电源滤波和瞬态缓冲，功率器件配合散热支架降低温升，端子排负责现场可拆接线，多针接口则服务于板间连接。设计时需要把发热元件与受热敏感元件拉开距离，继电器线圈、功率电阻和稳压类器件不应紧贴通讯芯片或高精度信号区域；高电容元件周围要保留更换空间，不能被线束槽或壳体筋位压住。对于立式元件，还要考虑波峰焊、返修和人工插拔时的受力方向，高而窄的器件靠近板边布置时，应避免成为装配过程中的碰撞点。

　　从三维建模角度看，板上颜色、丝印和材质可以用于视觉表达，但结构校核更依赖准确的实体轮廓：PCB基板厚度、焊盘凸起、连接器插针长度、塑料端子高度、金属支架厚度和螺钉头沉头空间都要体现出来。若该模型用于整机数字样机，建议把板件设为独立子装配，连接器保留接口坐标，安装孔建立基准轴，板外轮廓建立草图基准，方便后续与钣金箱体、线槽、线束和面板开孔联动。这样在设备改型时，更换端子位置、增加继电器或调整通讯接口方向，都能快速检查干涉，而不是等到样机接线阶段才发现维护空间不足。
