FPC软排线自动裁切检测生产线

　　这套设备面向消费电子柔性线路板后段加工场景，主要解决FPC软排线在成型后需要连续完成剥除、热压、裁切、测试与分拣的问题。现场布局不是单台孤立机台，而是把多工位按工艺节拍串联起来，物料从一端进入后，依次经过定位、加工、检测和下料，减少人工反复拿取造成的折痕、偏位和污染。

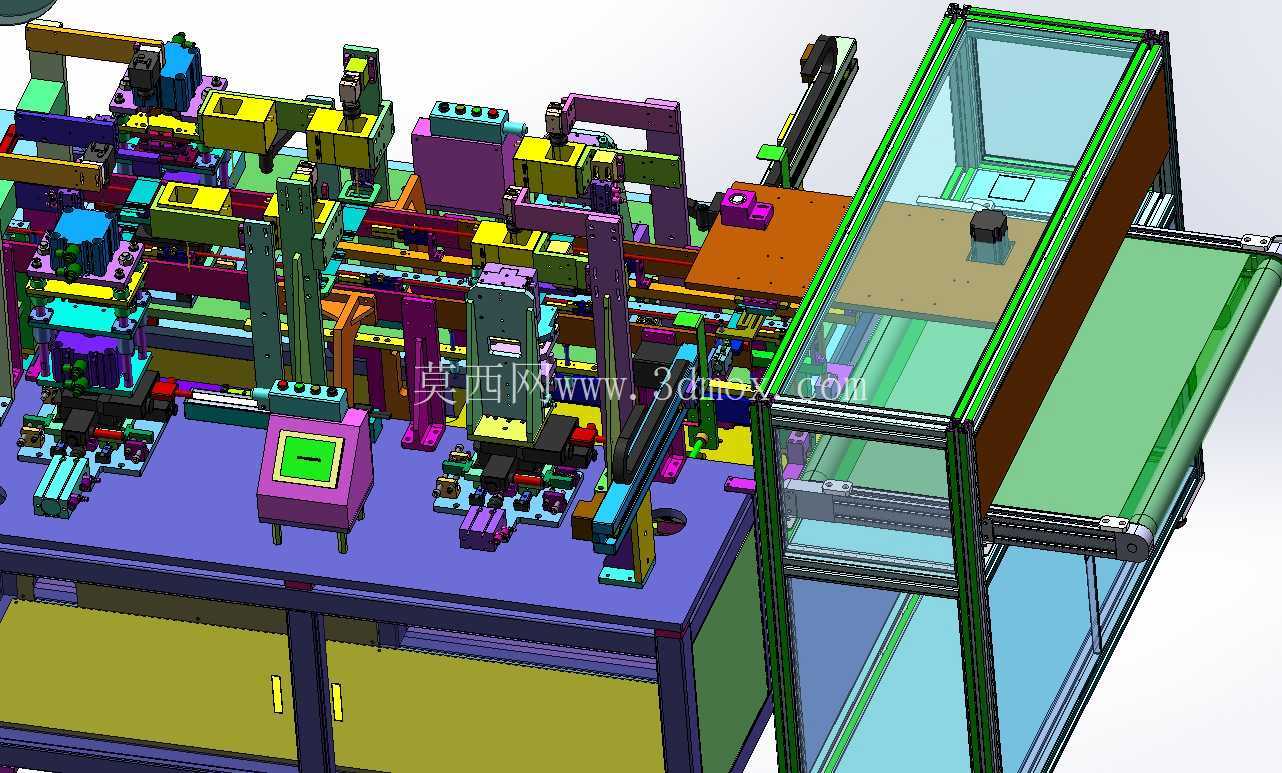

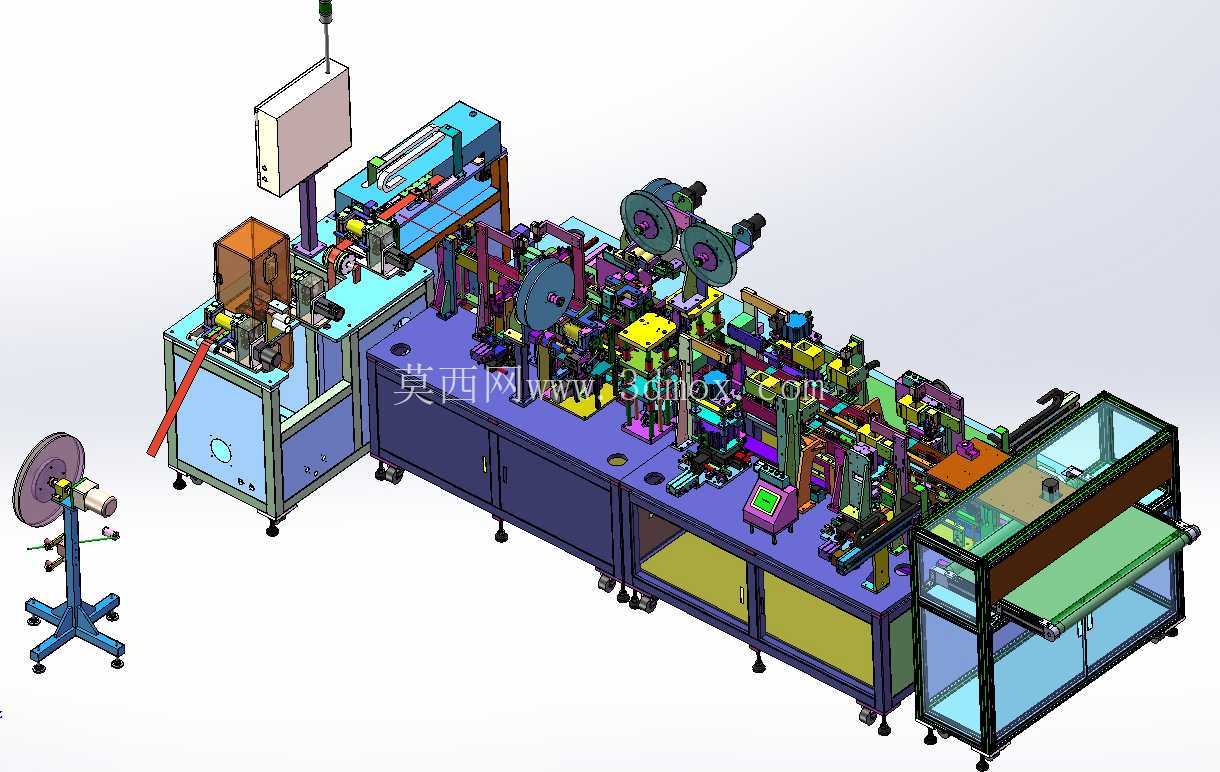

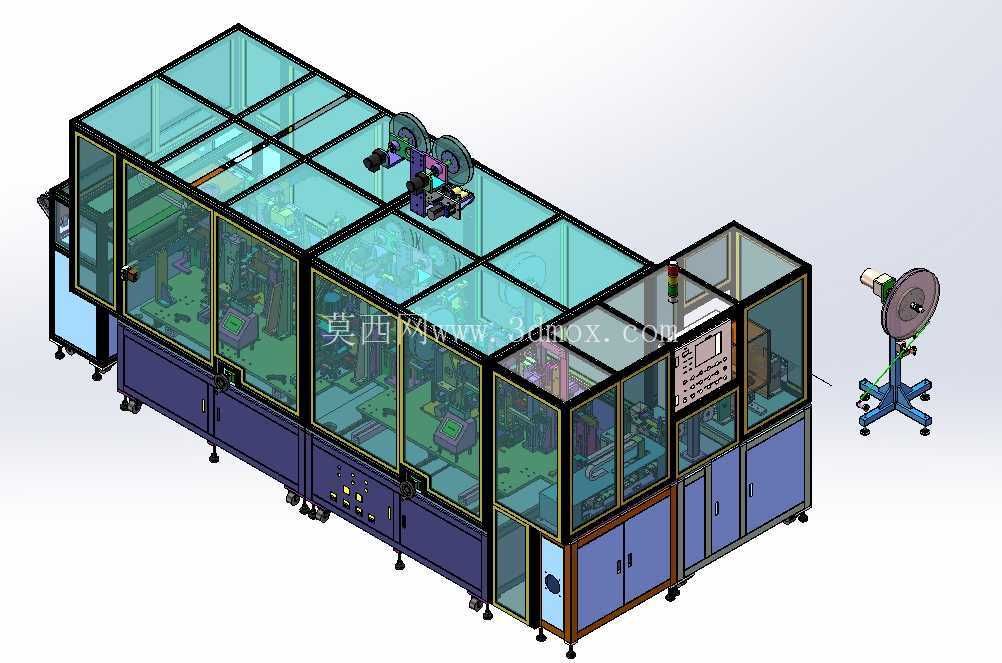

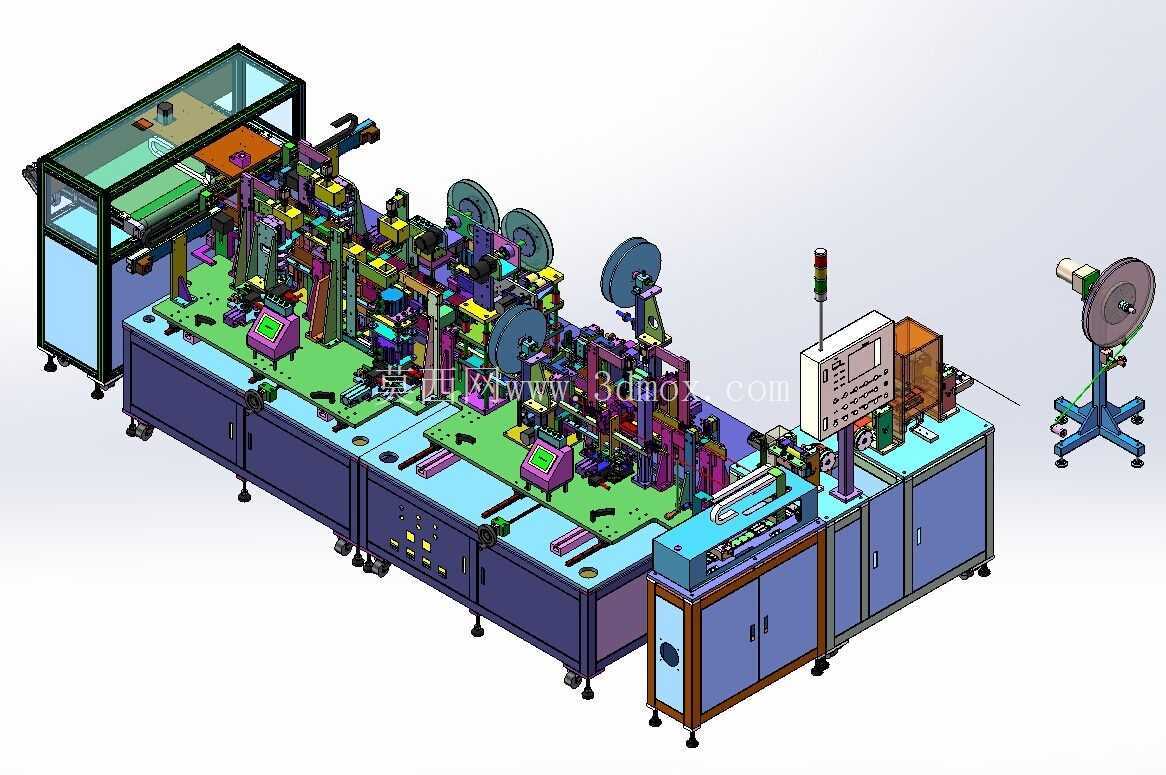

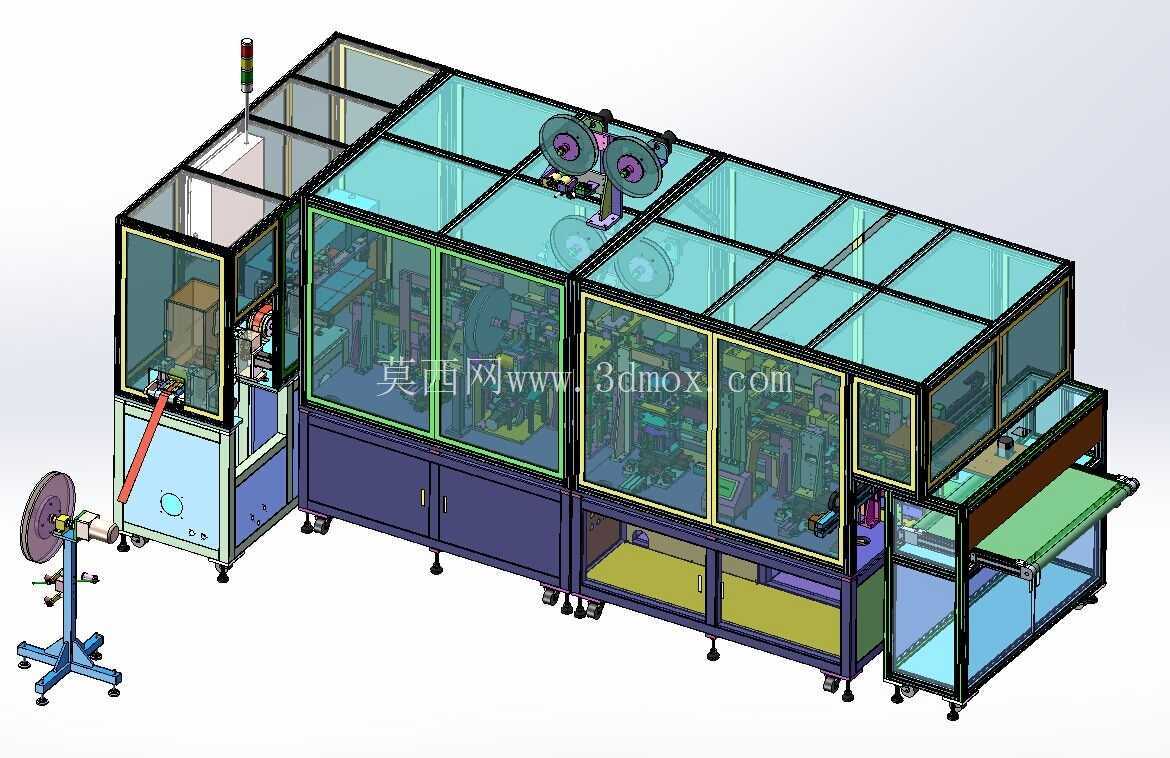

　　从结构上看，线体主体采用铝型材框架加钣金护罩的组合方式。下部为柜体式基座，内部可布置电气元件、气源处理件和拖链走线空间；上部为开放作业区，关键运动轴、夹具和检测单元集中在工作台面。右侧带有透明防护与输送衔接段，既可以观察内部运行状态，也能把完成品向下游工位转移。护罩、门板和观察窗的边界在建模时已经分开，便于后期出工程图、拆焊件和钣金展开。

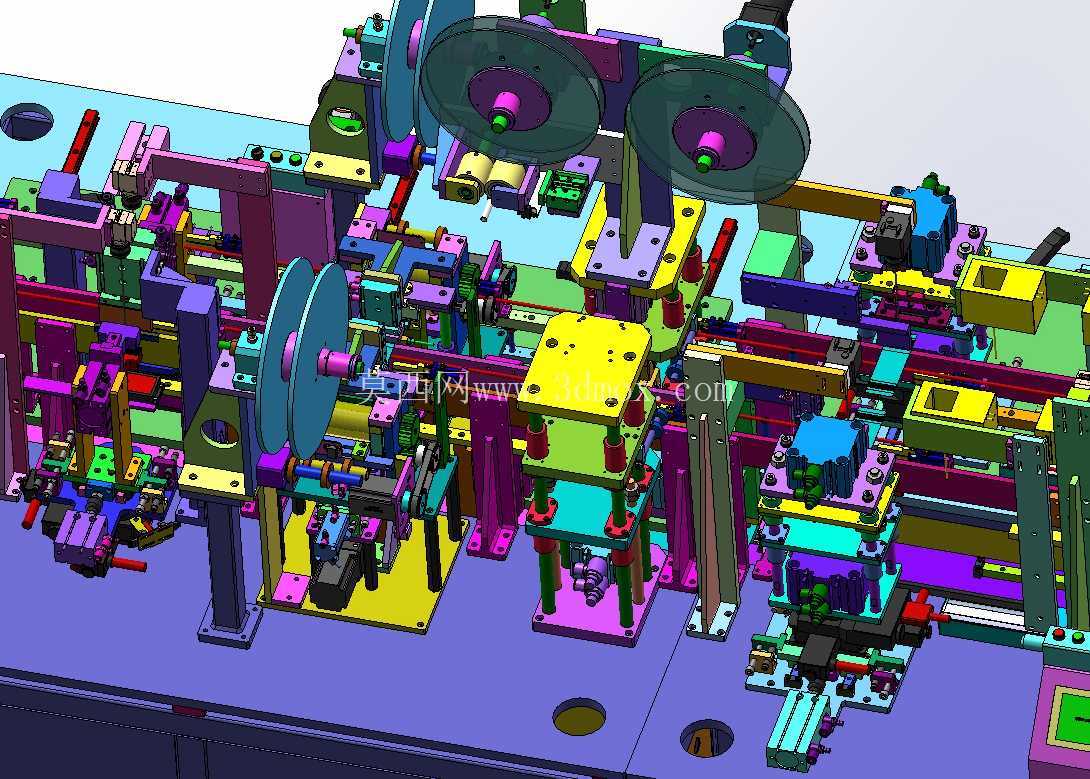

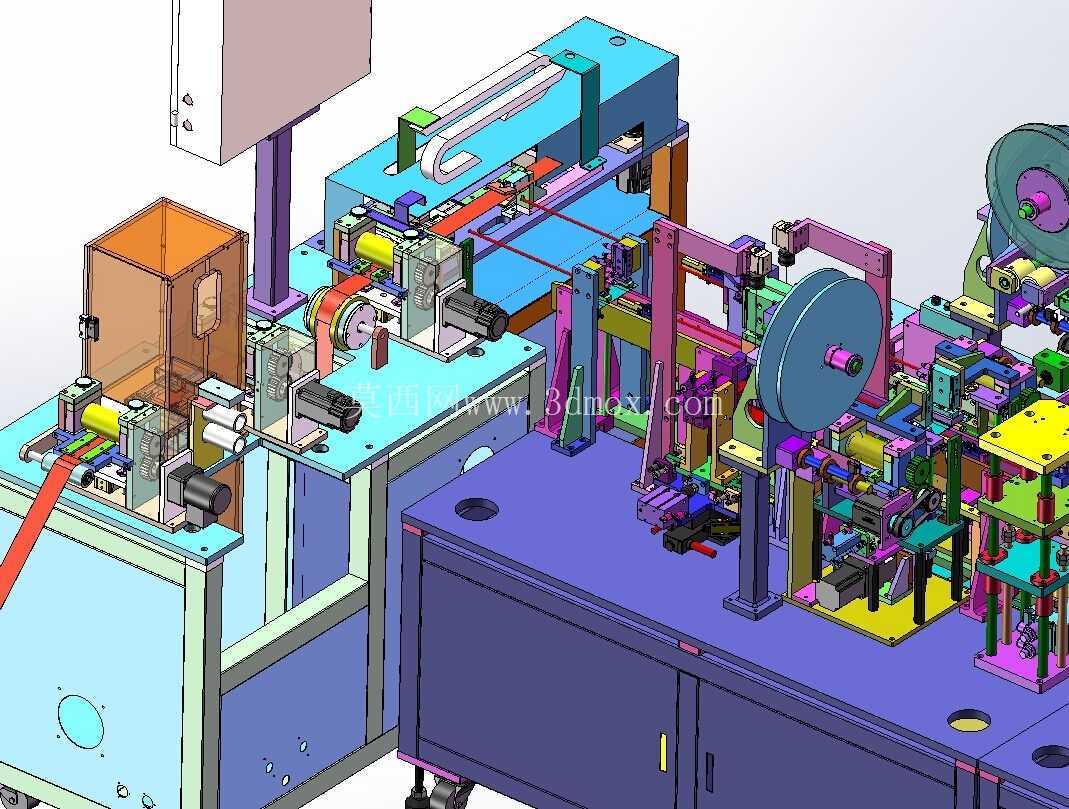

　　工艺动作被拆成若干功能组件。前端包含送料、剥皮、热压和裁切模块，负责把连续来料按指定长度分离，并对连接区域进行压合处理。热压部分需要兼顾温度、压力和保压时间，因此机架上预留了压头安装位、导向轴和缓冲空间，避免压合过程中出现侧向摆动。裁切机构则通过切刀、导轨和驱动件配合完成断料，刀座附近设置废料避让区，防止切屑或边角料堆积在定位面上。

　　中段以检测和搬运为核心。软排线经过热压、裁切后，需要进入尺寸检查、电检和外观确认工位。模型中可以看到多组夹爪、移动模组和定位载具，它们承担工件在不同治具之间的转移。移动夹具与固定钳口分开设计，固定侧负责重复定位，移动侧负责压紧和避让，这种方式在换型时只需更换仿形压块或载具板，不必大幅调整主线体。小操作面板组件用于人工介入、参数调用和异常复位，位置靠近维护侧，符合操作人员观察与伸手操作的范围。

　　下料区设置了测试基板、分拣通道和成品放置结构。检测合格的产品按既定路径送出，不良品可通过分流或人工取出进行复核。由于FPC本身薄、软、易翘曲，输送和取放不能只依赖普通刚性吸盘，模型中在多处采用了压持、托举和真空吸附结合的思路。取料时先由压块或托板限制线材自由度，再由吸嘴或夹爪取走，可降低带料、叠料和偏移概率。

　　设计思路上，这套线体强调模块化。剥离热压机、热压基板组件、传送组件、加固板组件、脱模组件、补强板送料架、清洗机构、热压模具、保护罩、检测机构、下料组件和尺寸检查组件均可独立拆分。每个模块在总装中通过安装板、定位销和连接螺钉固定到主工作台，便于按产能需求增减工位。对于机械设计人员来说，这种结构有利于并行设计：机架、输送、夹具、护罩和电气安装板可以分别建模，再在总装里校核干涉。

　　安装边界方面，设备长度方向需要预留人工上料、维护开门和成品流出空间；宽度方向要保证护罩打开后夹爪模组、拖链和传感器线不与周边线体碰撞；高度方向则要考虑热压头升降行程、报警灯、操作面板视线以及厂房桥架。台面板上的安装孔位、型材槽口和钣金折弯件均按实际装配关系表达，运动件与固定护罩之间保留了安全间隙。底部柜体承担承重和防护，上部型材框架负责调整与扩展，整体适合放在电子组装车间、柔性线路板加工区或自动化量产线中使用。

　　在建模细节上，气缸、导轨、滑块、拖链、风机、控制按钮、检测传感器和真空元件都以装配位置表达，能够直观反映物料流向和机构动作关系。对后续做方案评审来说，重点可关注热压区域的刚性支撑、裁切刀的更换空间、搬运夹爪的行程重叠、检测工位的光照与相机视野，以及换型时载具和压块的快速锁紧方式。整体结构不是追求外观概念，而是围绕软排线薄件加工中的定位、压合、切断、检测和搬运问题展开，适合作为同类非标自动化设备的结构参考。
