老式斜管水管工业锅炉结构

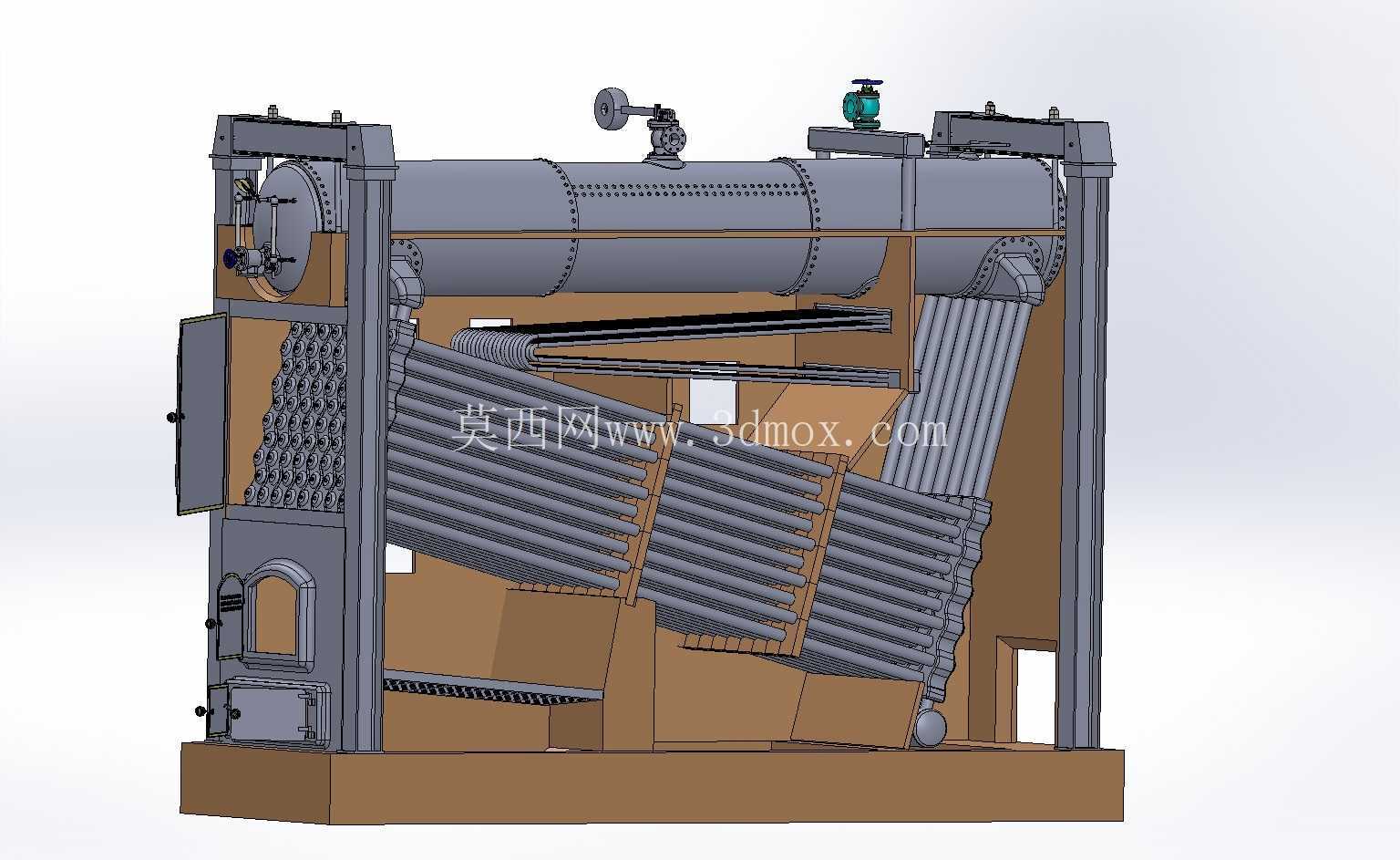

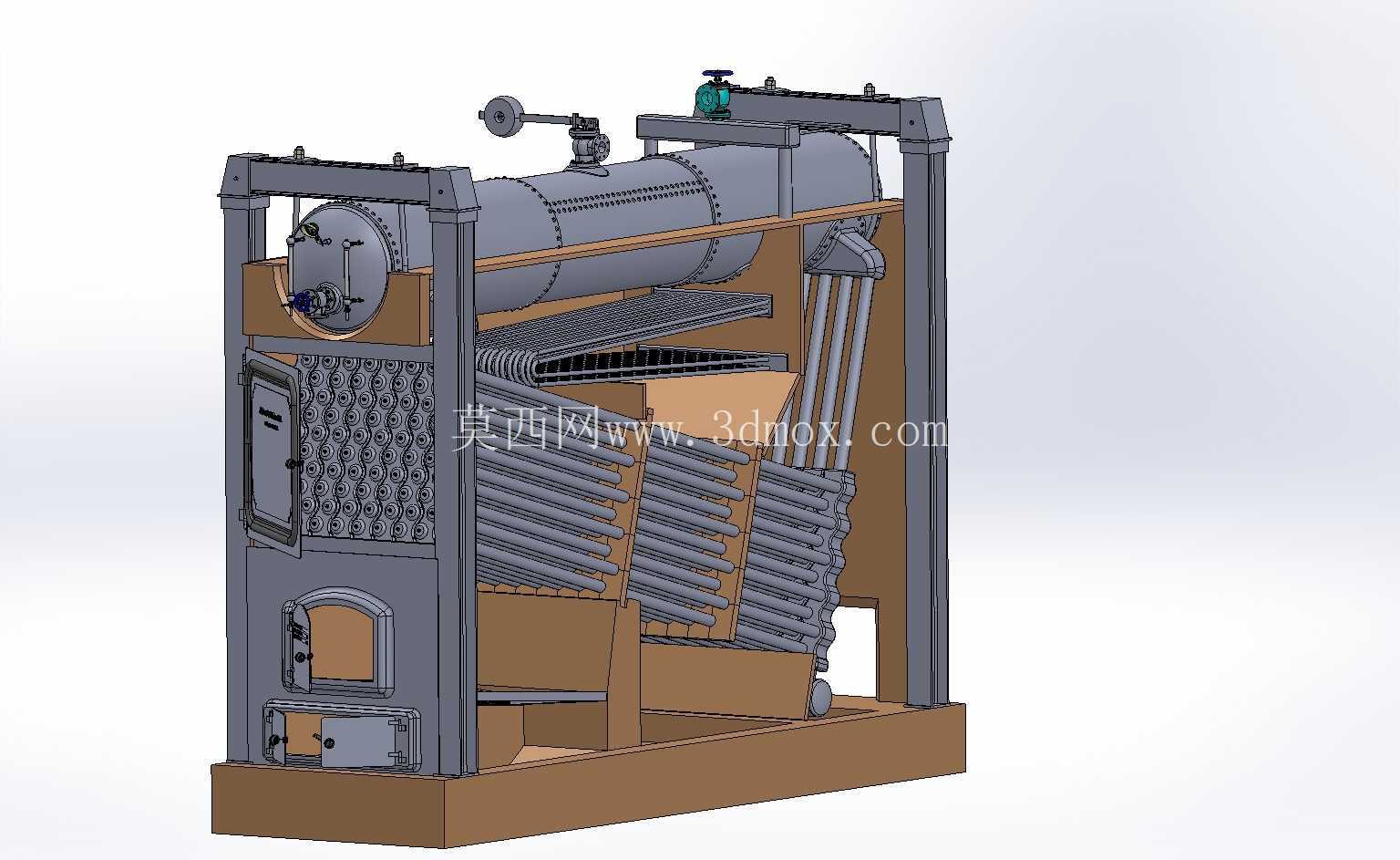

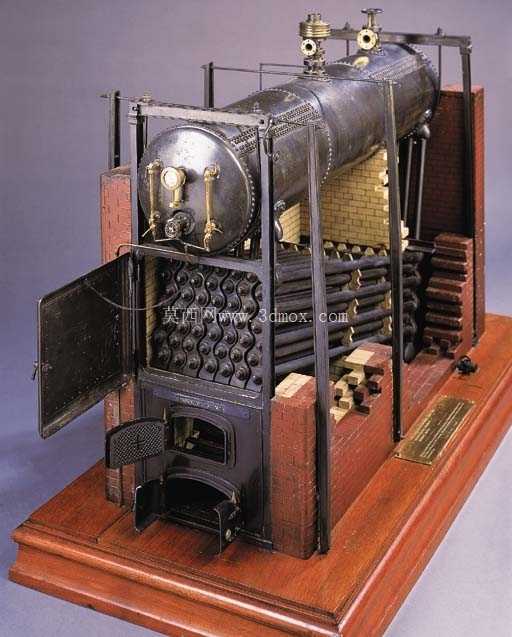

　　该三维作品呈现的是一台典型早期水管式工业锅炉，主体由上部横向汽包、下部倾斜管束、炉体框架、炉门、烟道、阀门及附属接管组成。设备的核心工作区域集中在中部斜置水管阵列，燃料在炉膛内燃烧后，高温烟气沿管束外侧流动，管内水受热形成汽水混合物，随后进入上部汽包进行汽水分离，蒸汽由顶部管路引出，饱和水则通过循环回路继续回到受热面。此类结构在工厂动力站、纺织厂、矿山、船舶辅助系统以及早期集中供热场景中较为常见，主要用于稳定输出蒸汽，驱动蒸汽设备、满足工艺加热或提供采暖热源。

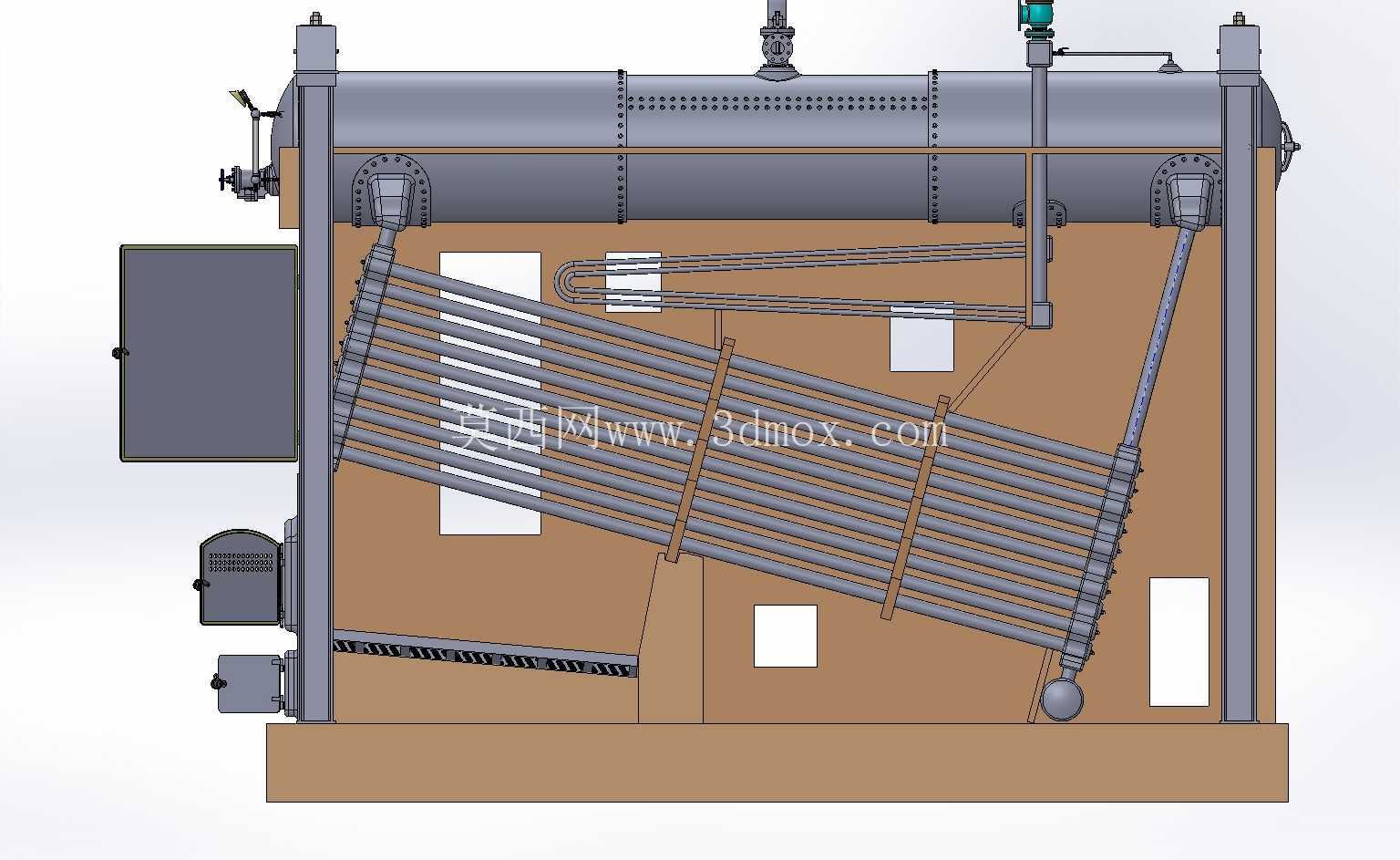

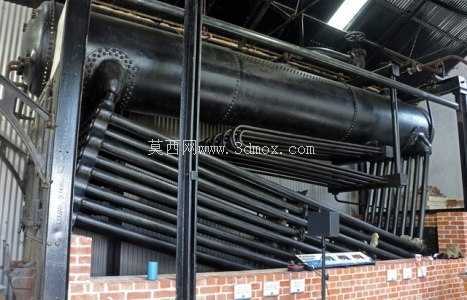

　　从结构设计角度看，模型把锅炉最关键的水循环路径表达得比较清楚。上部圆筒形汽包承担储水、汽水分离和稳压作用，筒体上布置有多个管座、人孔或检修接口，端部封头与筒体连接关系明确。下部水管采用倾斜布置，并非单纯为了外形特征，而是利用汽水密度差促进自然循环：受热较强的管路中汽水混合物密度较低，上升进入汽包；温度较低、密度较大的水则回流至下部集箱或管束区域，使炉水在无额外循环泵的情况下持续流动。倾斜管排还能增加烟气与管壁的接触行程，使热量在管束间逐步释放，降低排烟带走的热损失。

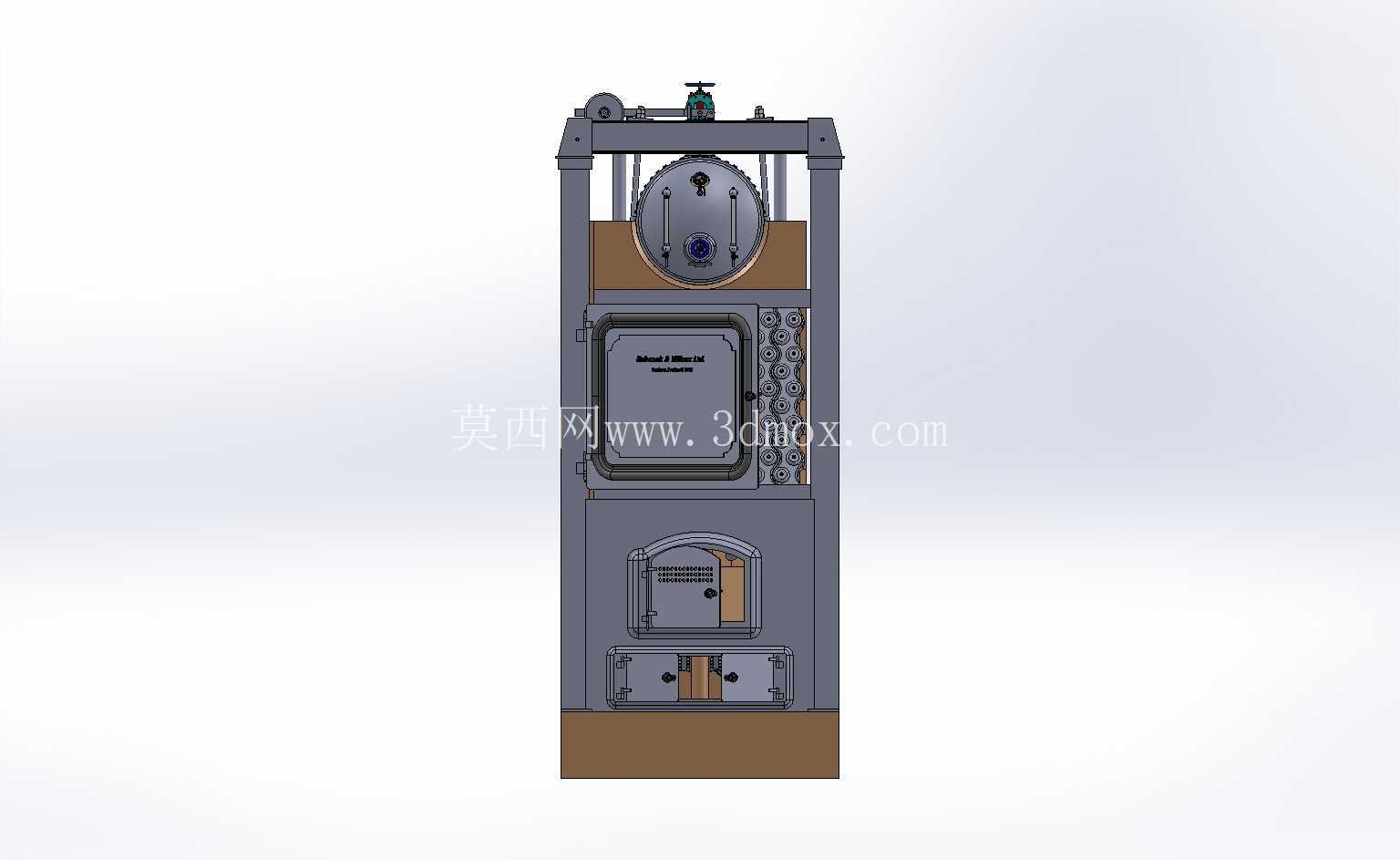

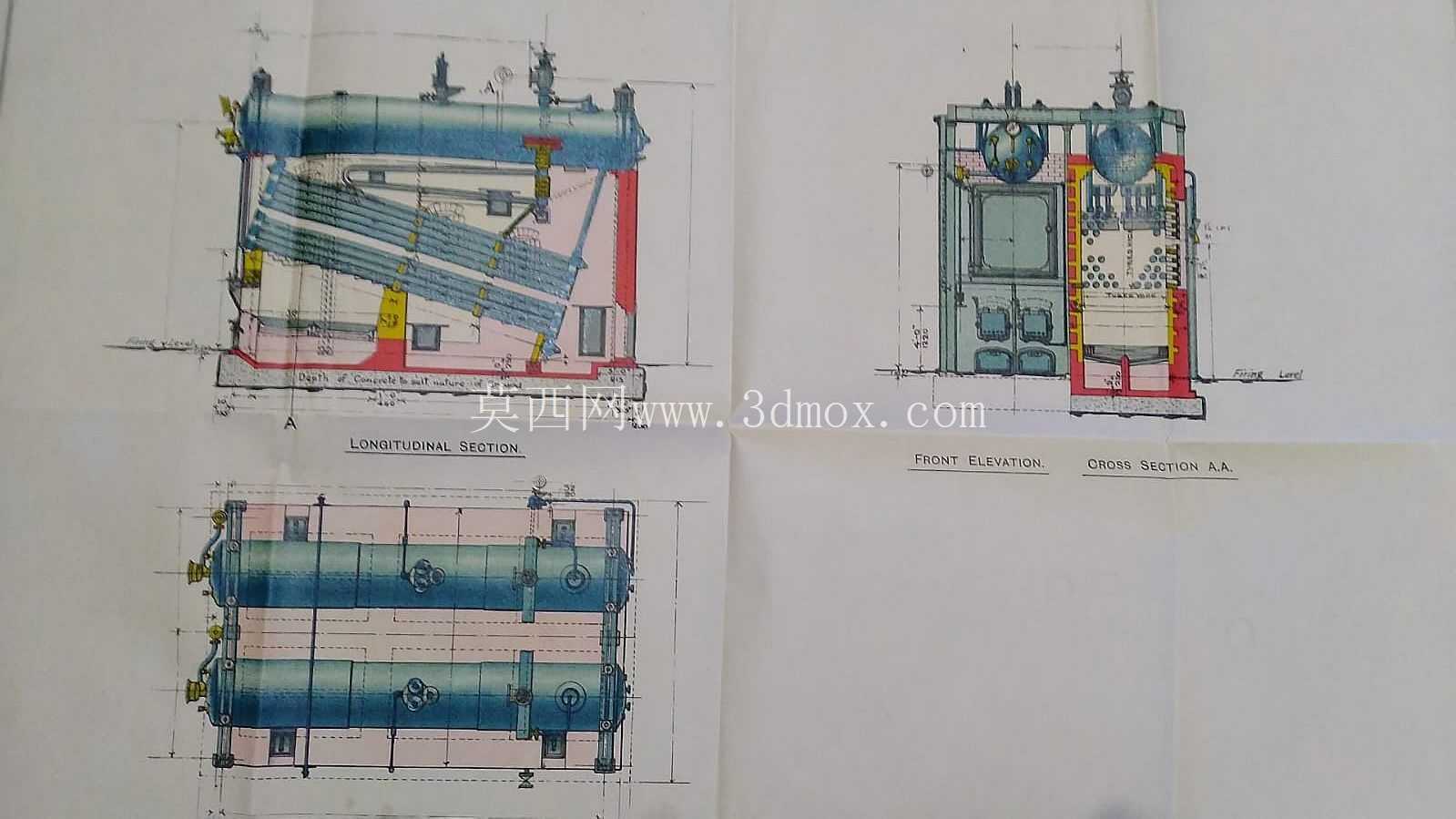

　　炉体外侧框架采用立柱与横梁组合，承担汽包、管束、炉墙及附属件的支承载荷。框架立柱位于设备两侧，顶部通过横向构件固定汽包位置，底部落在整体基座上，便于现场安装时找平和承重。炉墙区域以包覆形式围合燃烧空间，模型中前部保留了炉门、观察口和下部清灰或检修口，这些结构在实际运行中分别用于投煤、观察燃烧状态、清理灰渣以及进入检修。对于三维建模人员而言，炉墙与管束之间的间隙需要重点核对，间隙过小会影响安装和热膨胀，间隙过大则可能造成烟气短路，降低换热效果。

　　管束部分是整台设备建模难度较高的区域。大量水管按规则阵列斜向排列，管端与汽包、集箱或连接部位相贯，管线之间需要保持一致节距，既保证受热面面积，也为烟气留出流通截面。设计时不能只关注单根管道形态，还要考虑管排支撑、积灰倾向、热膨胀方向以及检修可达性。烟气流经密集管排时会产生阻力，因此管间距、折流走向和烟道截面变化都会影响燃烧系统的引风配置。模型中管束下方和侧部的包覆结构，对应实际锅炉中的炉墙、保温层和烟气通道，其作用是限制烟气沿非设计路径逃逸，使高温烟气尽可能横向冲刷受热面。

　　顶部附属阀门和仪表接口用于连接蒸汽出口、安全阀、压力表或水位监测元件。汽包作为承压容器，其接口方位、法兰高度和操作空间必须在布置阶段同步考虑。安全阀通常设置在蒸汽空间附近，保证超压时能够迅速泄放；压力表接口需便于运行人员观察；水位计则应反映汽包真实液位，避免缺水或满水事故。虽然模型以外观和总体结构为主，但在工程设计中，这些小接口直接关系到锅炉的安全监控和运行维护。

　　安装边界方面，该设备属于整体框架式炉体，外形呈长方体底座加高位汽包的布置形式。现场布置时，前方需要预留炉门开启和加煤、清灰操作空间，两侧应留出管道连接、阀门操作和巡检通道，上部则需考虑汽包吊装、安全阀排汽管以及检修起吊高度。底座承载面应保持水平，并根据炉体总重、水重和运行振动情况设计基础。管道连接时，蒸汽管、给水管和排污管不能强行对位，应通过合理支吊架吸收热位移，避免在汽包管座处形成附加应力。

　　对于结构设计和设备选型人员，该模型可用于理解自然循环水管锅炉的基本构成：汽包提供容积与分离空间，斜管管束构成主要蒸发受热面，炉墙组织烟气流动，框架负责承载，阀门仪表完成安全监控。建模时应重点保证筒体中心线、管束倾角、管排节距、炉体框架立柱位置和底座轮廓的一致性；在实际工程中，则还需继续配合热力计算、强度计算、燃烧方式、保温厚度和烟风阻力计算，才能形成可制造、可安装、可维护的锅炉方案。
