瓶坯机配套不锈钢水收集漏斗组件

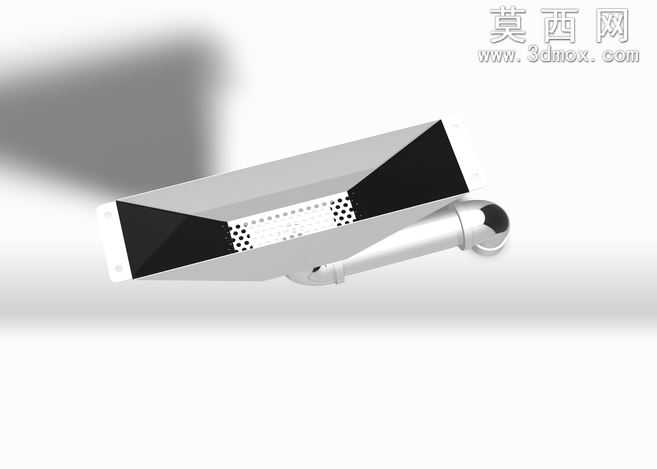

该三维模型为瓶坯机配套的水收集组件，整体采用三维参数化建模方式完成，建模过程中严格遵循工业流体配件的尺寸规范，对各部件的装配公差进行了精准设定，确保模型可直接用于生产参考与装配校验。模型主体分为上部集水斗与下部排水管路两部分，上部集水斗采用上宽下窄的倒梯形敞口结构，斗体边缘做了外翻折边处理，既提升了结构刚性，也能避免水流外溢，斗壁采用均匀薄壁设计，在保证结构强度的同时尽可能降低材料消耗。下部排水管路包含90度弯头、直通管段与末端转向接头，各管段之间采用标准工业管路接口设计，弯头处做了圆弧过渡处理，可有效降低流体输送过程中的阻力，减少积水残留。材质渲染方面，整体采用哑光不锈钢材质表现，还原了工业金属配件的细腻磨砂质感，对管路接口处的密封结构、卡箍细节都做了精细化建模，通过光影渲染突出了金属表面的明暗层次与结构轮廓，清晰展现各部件的衔接关系。设计思路上，该组件充分考虑瓶坯机生产过程中的冷凝水、冲洗水收集需求，敞口集水斗可覆盖较大的接水范围，多段弯管设计可灵活适配设备内部的安装空间，避免与其他机械部件产生干涉，整体结构简洁易拆装，方便后期的清洁与维护，管路的走向设计也充分考虑了排水坡度需求，可保证收集的水体顺畅排出，无积液残留问题。模型的各部件均为独立可编辑的参数化特征，可根据不同型号瓶坯机的安装需求调整斗体尺寸、管路直径与弯折角度，具备较强的通用性与适配性。
