二十七立方半管自卸半挂车厢结构

　　该三维结构围绕散装物料公路运输场景展开，主体为半管截面自卸半挂车的上装与行走连接部分，适用于砂石、矿石、煤炭、渣土、粮食及部分工业散料的中长途转运。与普通矩形厢体相比，半管形货厢在卸料过程中更依赖物料沿弧形底板自然滑移，内部死角少，残料堆积风险低；在装载比重较大、磨蚀性较强的物料时，弧形侧板和底板能够把局部冲击载荷更均匀地传递到纵梁与支撑结构，减少直角焊缝处长期受载后出现应力集中的概率。

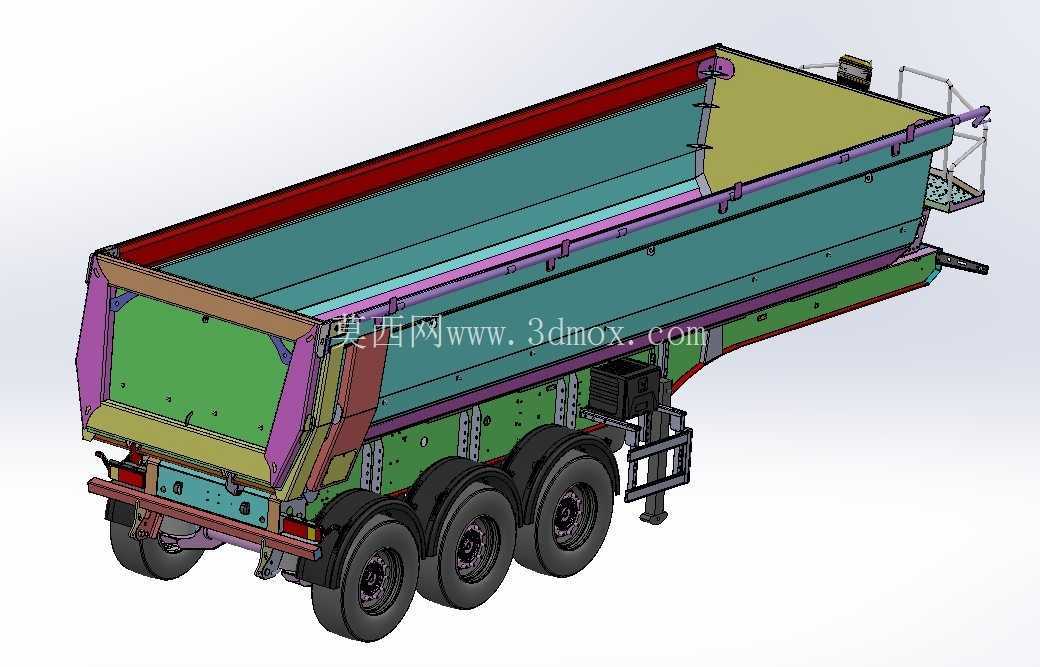

　　模型中货厢采用敞开式上装布局，侧围由多段板件、加强肋和上边梁组成，顶部设有连续防护与系固相关结构，前挡、后侧尾门及周边铰接、锁紧构件均有体现。尾门区域承担卸料密封和启闭功能，设计时需要兼顾关闭状态下的防漏、防胀以及举升卸料时的开启顺畅性。后部结构与车架、铰链、锁钩、缓冲件之间的位置关系清晰，便于在详细设计阶段检查尾门旋转轨迹、锁紧行程以及与后防护、轮胎外缘之间的干涉边界。

　　底盘部分呈现三轴半挂布置，车轴、轮胎、钢板悬架、制动气室、支腿、牵引连接区域及侧防护构件共同构成运输状态下的承载与支撑系统。三轴配置适合较高总质量和较大容积的散料运输，轮距、轴距和后悬尺寸直接影响转弯通道、轮胎磨损、轴荷分配以及卸料举升时的稳定性。建模时需要把货厢重心、牵引销位置、悬架支承点和 rear overhang 统一校核：满载工况下，既要保证牵引座与各车轴载荷处于合理范围，也要避免举升初期重心后移造成轴荷突变；车辆在松软场地或不平路面卸料时，支腿、后轮接地点和车厢后铰点形成的稳定区域也应纳入检查。

　　外形与安装边界方面，二十七立方级厢体长度较大，半管断面的宽度、弧高和侧板上扩角度决定装载容积与物料安息角适应性。货厢前段靠近牵引区域需要预留与牵引车驾驶室、液压举升系统、气制动管路和电气接口相关的安全间隙；后段则要关注尾门开启后与地面、后防护、卸料堆场设备的距离。侧板外侧的加强梁、爬梯、走道和护栏结构服务于人员查看、篷布遮盖、日常维护和装卸辅助，布置时不能侵入车辆最大宽度，也不能与轮胎跳动、制动元件维护空间发生冲突。

　　从设计思路看，这类半挂车并非单纯追求厢体容积最大化，而是在容积、自重、强度和卸料效率之间取得平衡。半管底板可降低物料对侧壁的横向挤压，配合纵向梁和横向支撑形成整体承载框架；侧板上缘与前挡、尾门形成封闭约束，使装载物料产生的侧推力被连续传递。易磨损区域通常需要在后续工程化阶段叠加耐磨板、衬板或加厚板件，尤其是底板受物料滑动摩擦最明显的区域、尾门下部密封区域以及装载冲击集中的前端区域。

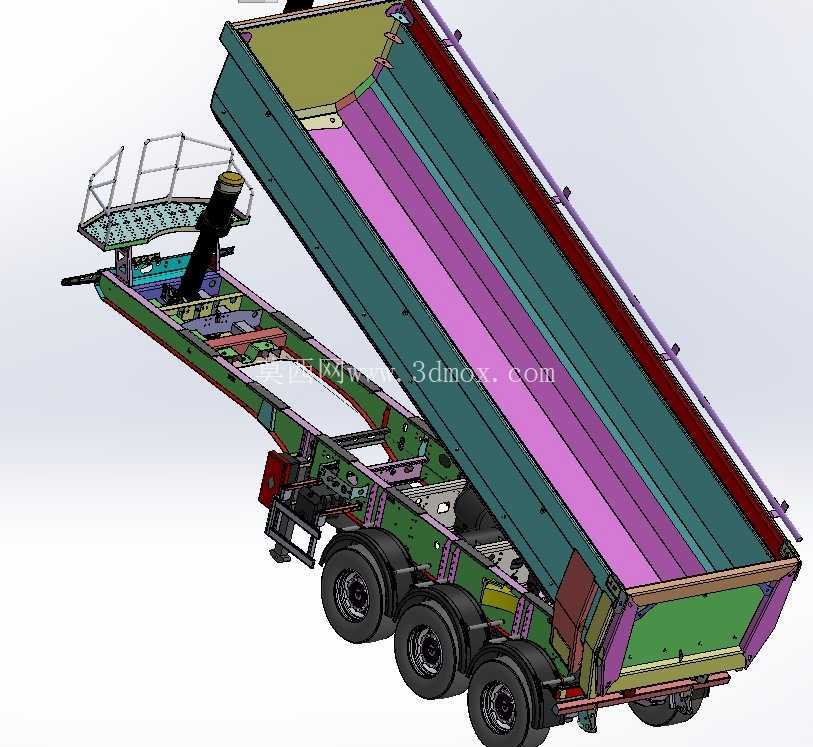

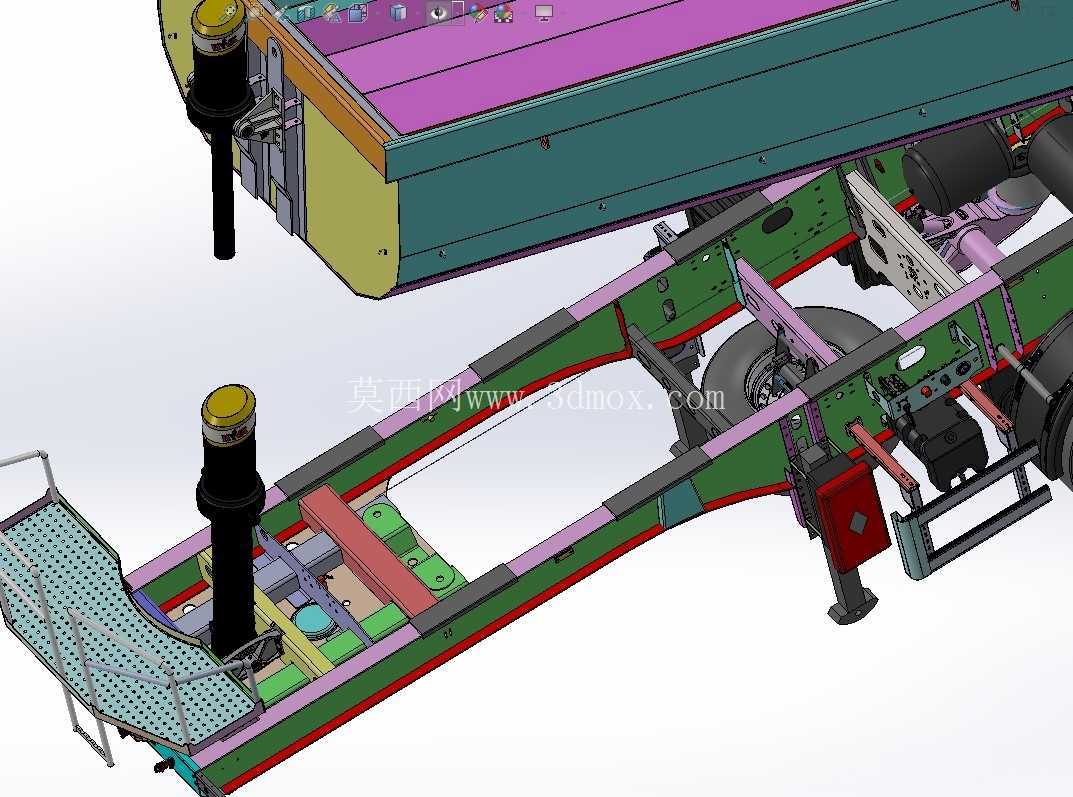

　　液压举升机构在整车中位于货厢下方，模型虽重点展示厢体与挂车结构，但设计校核时必须考虑举升缸安装铰点、副梁纵梁、车厢翻转支点的同轴度和刚度。举升角度、缸程变化和尾门开启动作需要联动检查，防止物料尚未顺利滑出时尾门开度不足，或举升过程中车厢、底盘、支腿之间出现运动干涉。对于结构设计人员，该模型可用于货厢容积估算、焊缝布置讨论、加强肋间距评估、悬架与车架匹配以及维护空间审查；对于设备选型和运输方案人员，则可直观判断其在散料物流、矿山短倒、城建渣土和骨料运输中的适用边界。
