V型双缸摩托车动力总成内部结构

　　这套三维结构围绕摩托车上常见的V型双缸动力单元展开，重点不在外壳覆盖件，而在把动力产生、传递和配气控制的核心运动关系完整呈现出来。两列气缸按V形夹角布置，共用同一根曲轴，这种布局能在有限的车架宽度内获得更大的单缸排量，同时缩短发动机轴向长度，使整车重心更集中。对于巡航车、街车以及部分定制车型而言，V2结构还能带来区别于直列机型的低频扭矩输出特性，曲轴每一转的点火间隔和活塞往复惯性，都会直接影响车辆起步、爬坡和低速跟车时的牵引感受。

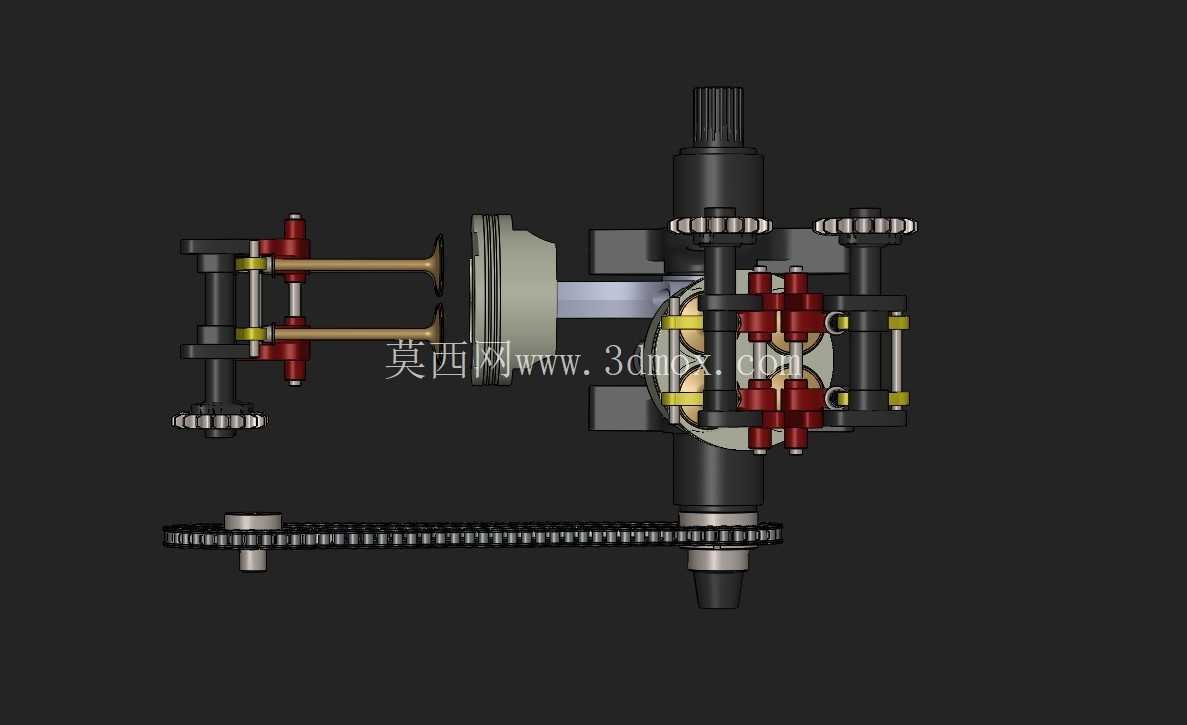

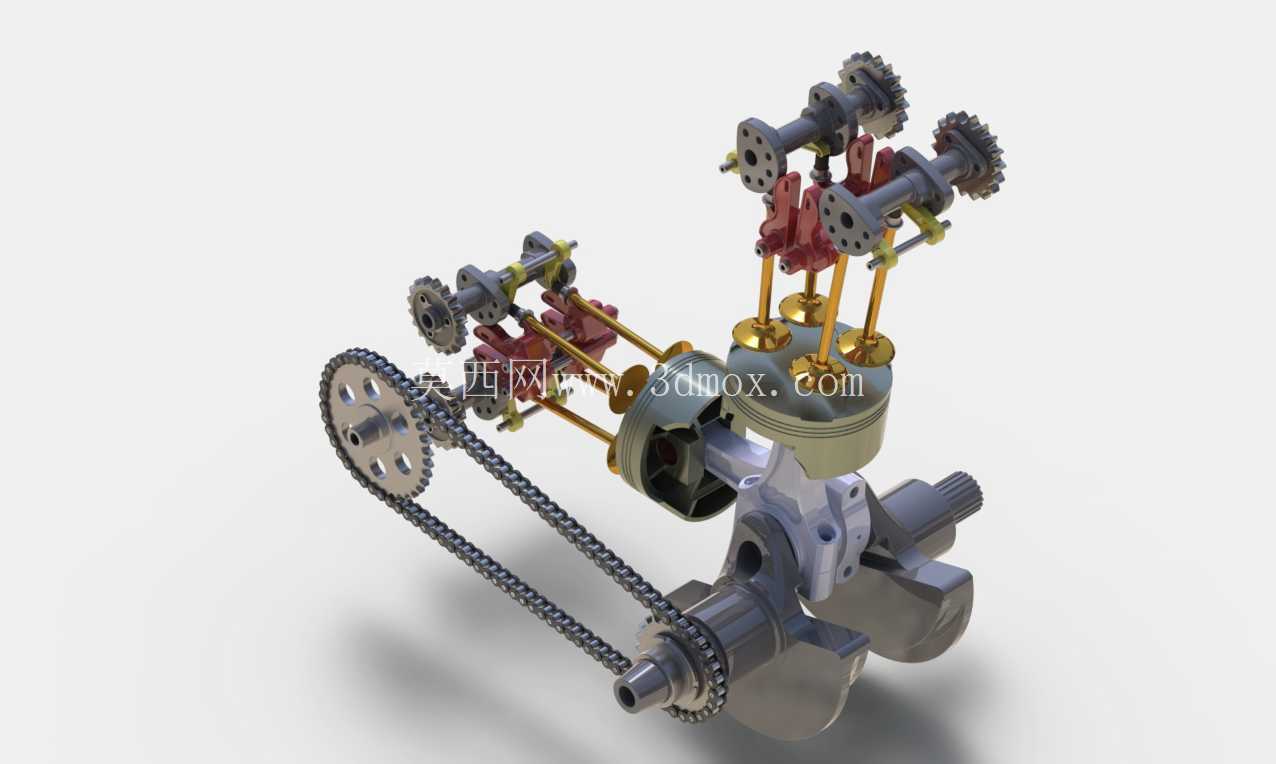

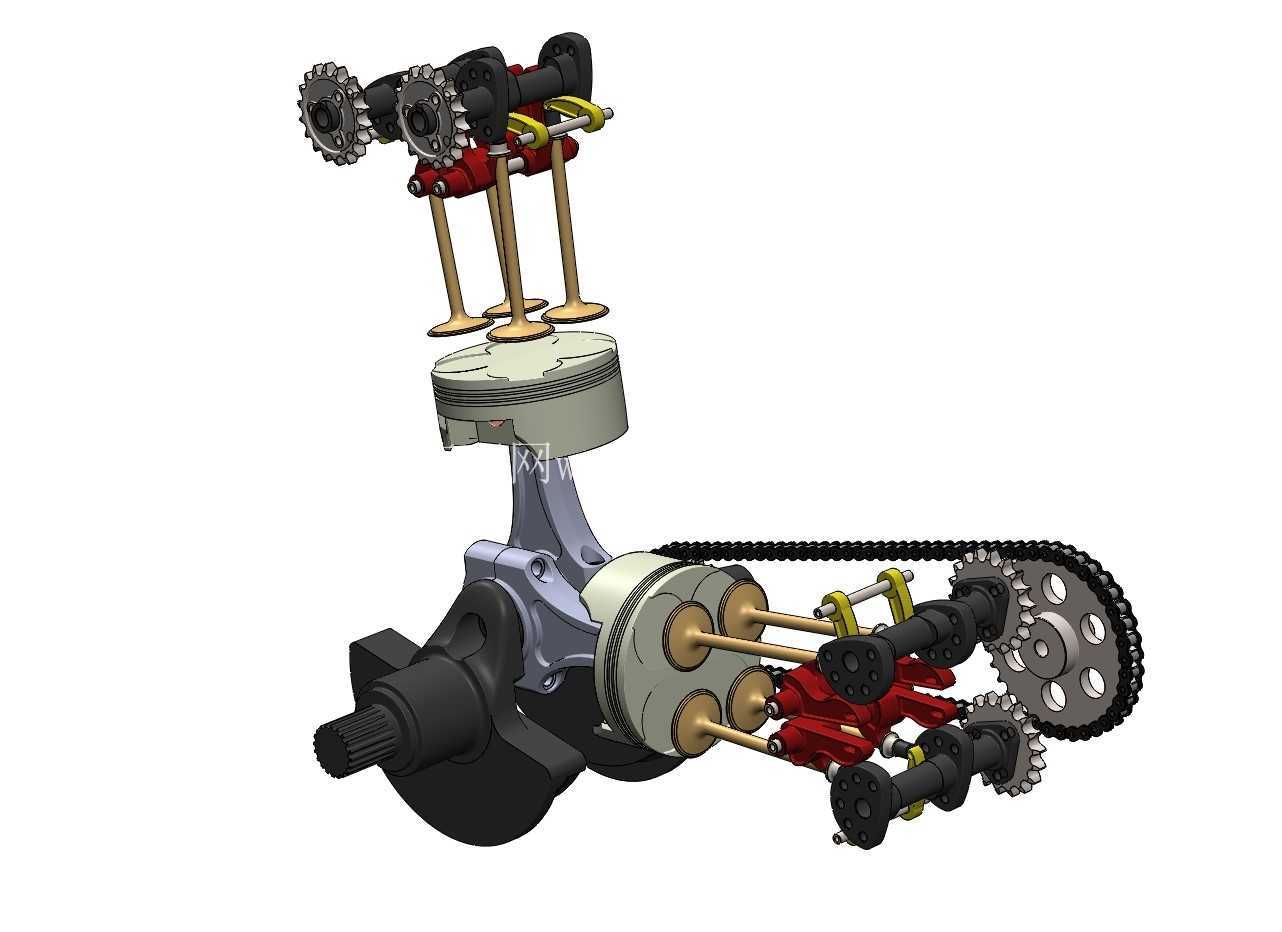

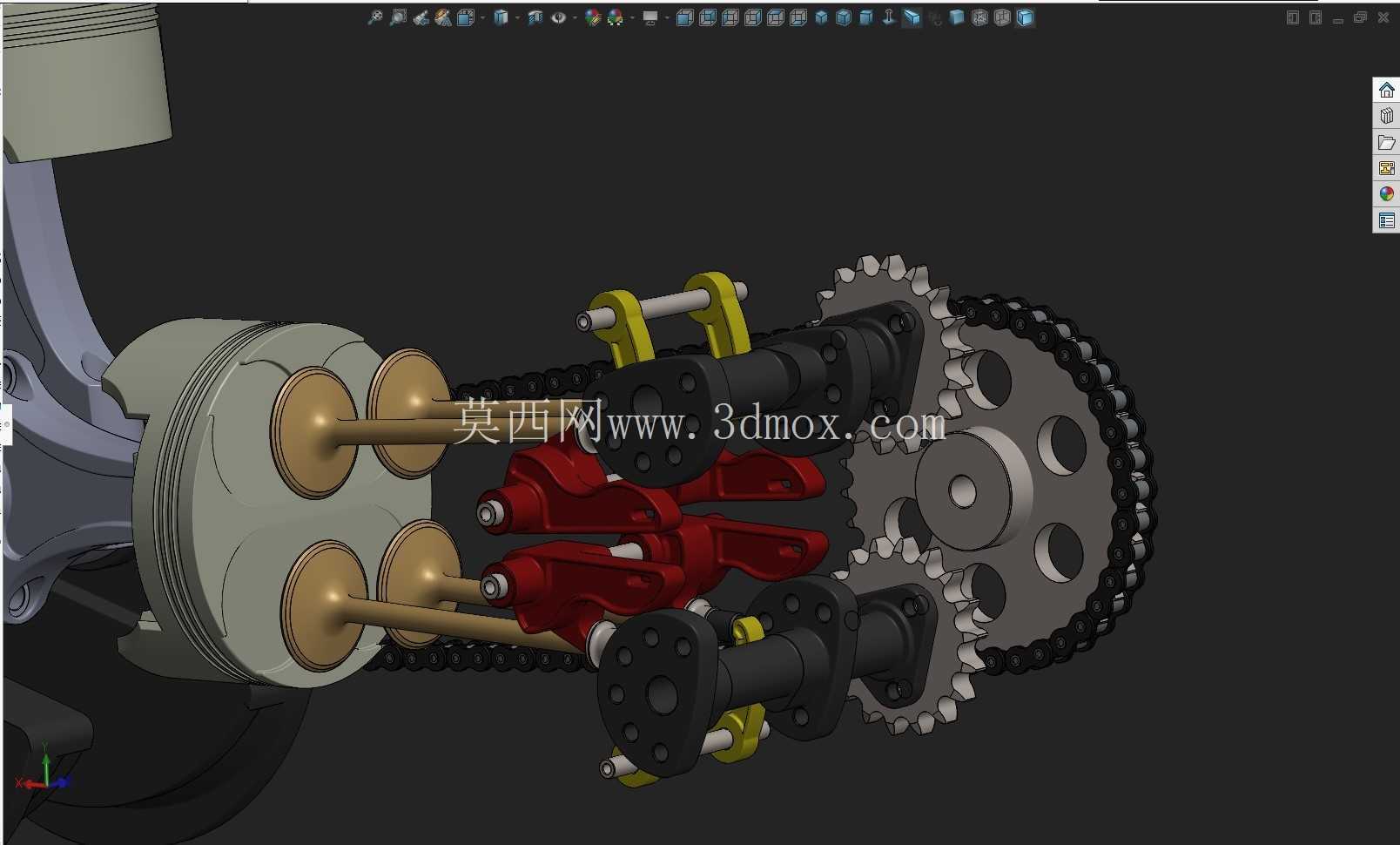

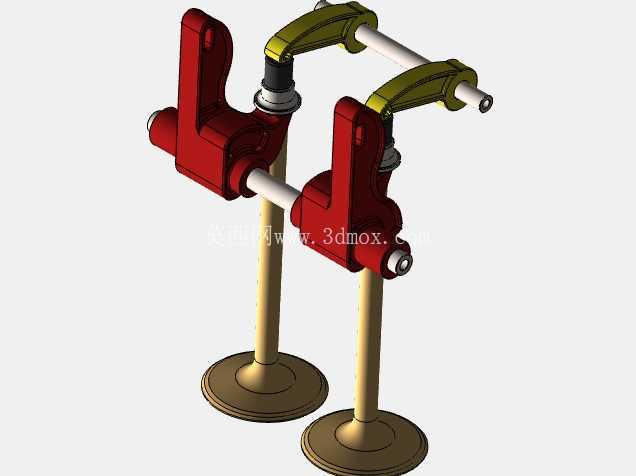

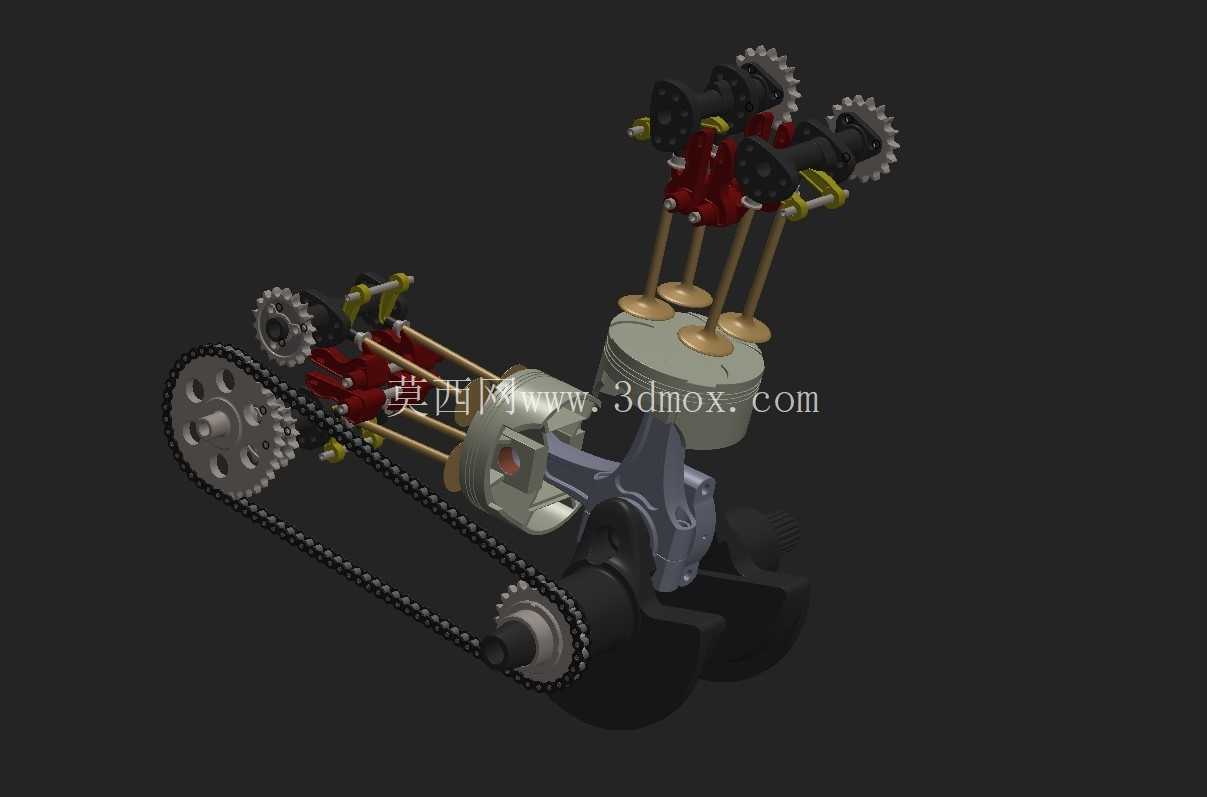

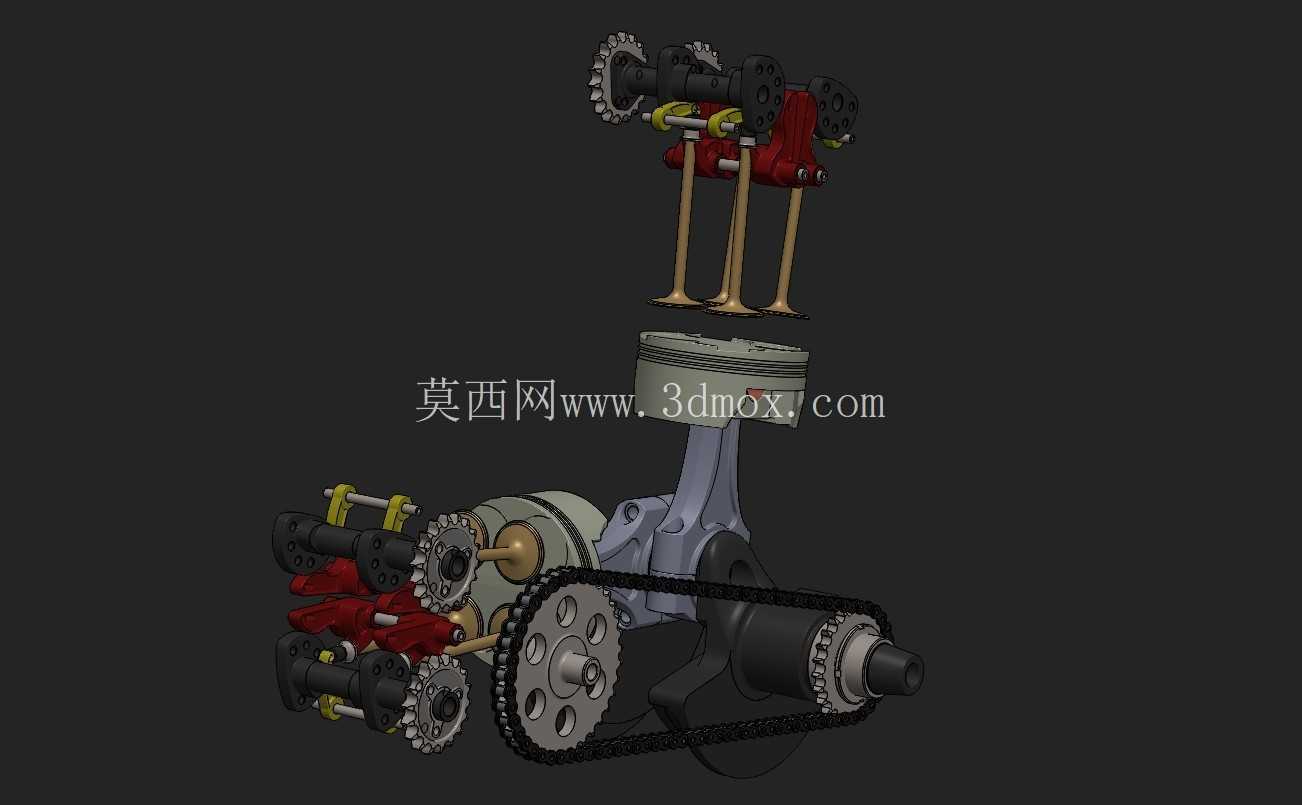

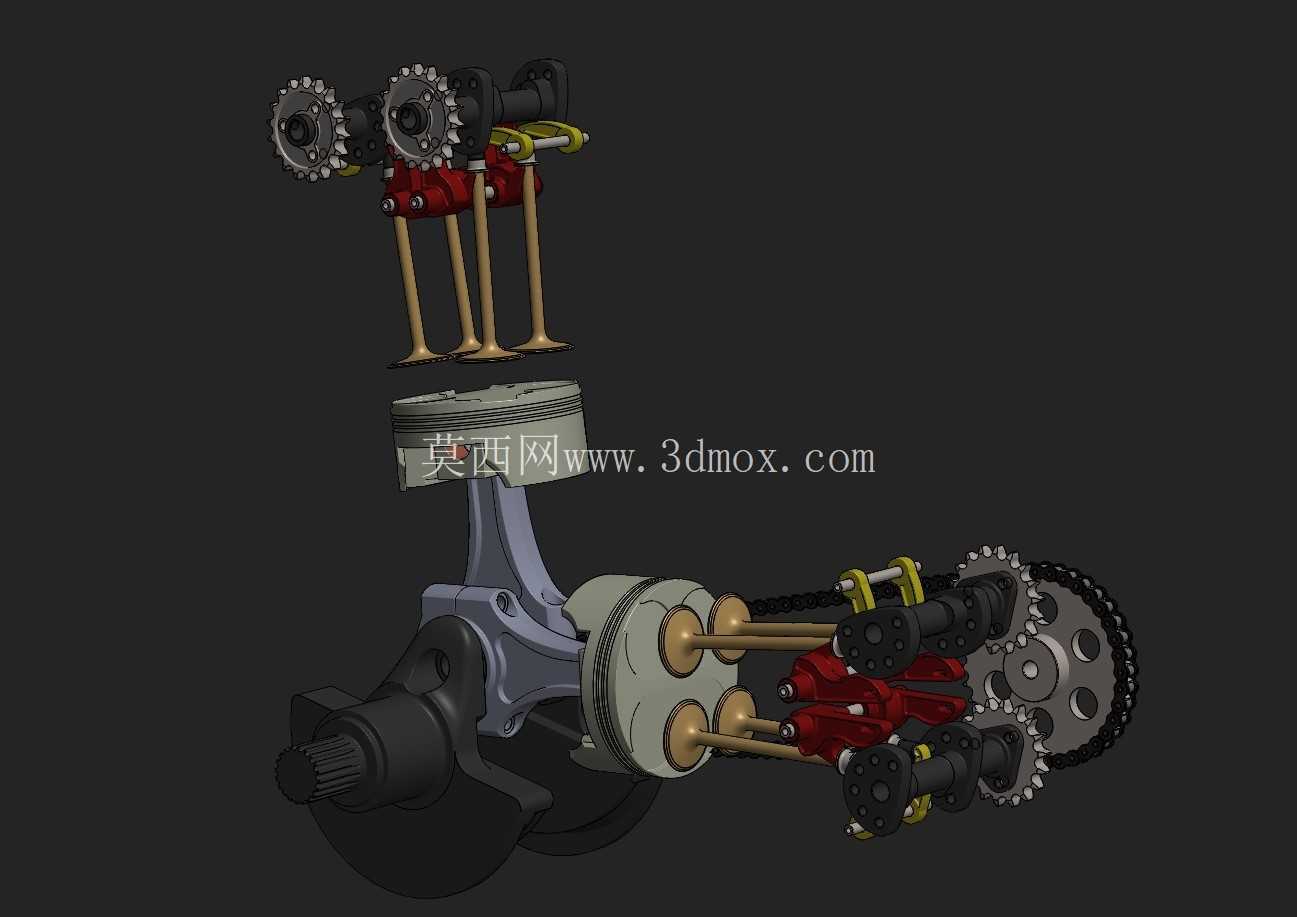

　　从实际用途看，该总成承担燃烧做功、扭矩输出、正时驱动和附件带动等任务。模型中可以看到活塞、连杆、曲轴、气缸、气门、摇臂、凸轮轴、链轮与链条等关键件的相对位置。活塞承受燃气压力后通过连杆驱动曲轴旋转，曲轴端部的链轮再经正时链条把运动传递给上方凸轮轴；凸轮轮廓推动摇臂，控制进排气门按点火顺序开启和关闭。这样的传动链虽然零件数量多，但每一处配合都决定着发动机能否稳定运转：气门开闭过早或过晚会影响充气效率，链条张紧不足会产生噪声和相位漂移，连杆与曲轴轴颈的配合则关系到高速回转下的可靠性。

　　设计思路上，V形布置首先要解决的是两缸空间干涉问题。两个气缸体在曲轴箱上方呈夹角展开，缸盖、气门室、进排气通道和紧固件都必须在夹角区域内留出装配与维修空间。模型把缸盖上部的摇臂轴、气门弹簧、推杆或凸轮驱动件暴露出来，便于观察两列气缸如何共享曲轴箱，同时保持各自独立的燃烧室和气门机构。曲轴部分采用曲柄销与连杆大头配合的形式，两个连杆的相位关系决定活塞运动次序；平衡块则用于抵消部分往复惯性力，降低整车振动。对于摩托车这类车架刚性和乘坐舒适性都敏感的载体，曲轴平衡、悬置点位置和链轮输出方向往往需要协同考虑。

　　外形边界方面，这类发动机并非孤立零件，而是要嵌入车架钢管或铝合金主梁围成的空间。曲轴箱下部需要预留离地间隙，避免车辆压弯或经过颠簸路面时触地；缸盖后侧要为化油器或节气门体、进气歧管留出安装面；前侧和顶部则要考虑排气管走向、散热片气流以及火花塞维护空间。正时链条通常布置在发动机一侧，外装链罩和张紧器，另一侧则常布置离合器、发电机或启动机构。模型中链条从曲轴链轮延伸至凸轮轴链轮，展示了传动路径，但在真实结构中还需设置导轨、张紧板和液压或机械张紧器，以抑制链条拍打。

　　运动校核是这类建模工作的重点。曲轴旋转时，活塞在缸套内上下往复，连杆会随曲轴转角摆动；若缸体下端避让不足，连杆大头可能与曲轴箱内壁发生碰撞。气门运动同样需要做包络检查，气门弹簧在最大升程时不能并圈，摇臂与凸轮基圆、气门杆端部之间要保持合理接触轨迹。两列气缸的点火相位不同，进排气门的动作节拍也不同，因此在三维环境中按曲轴转角逐帧检查，比单纯看静态装配更能发现干涉问题。链轮齿数、链条节数和张紧轮位置还要保证中心距合理，既不能过紧导致轴承受力增大，也不能过松造成跳齿。

　　从散热和密封角度看，V2发动机的缸体和缸盖需要布置足够的散热面积，风冷机型依赖散热片与迎面气流，油冷或水冷机型则要在缸体周围预留油道、水套和管路接口。模型虽然以内部机构展示为主，但实际设计时必须把气缸垫、气门室盖垫、曲轴箱结合面和油封位置一并考虑。燃烧室周围温度高，螺栓预紧力分布不均会导致缸盖变形或漏气；气门导管、气门座圈与弹簧座的同轴度，也会影响气门寿命。

　　对结构设计人员来说，这类模型的价值在于把抽象的配气相位和曲柄连杆机构转化为可测量的空间关系。前链轮输出轴线、曲轴中心、气缸轴线和摇臂轴位置共同构成发动机的安装基准；整车布置时，这些基准还要与车架悬挂孔、后传动链轮、换挡轴和脚踏位置协调。通过三维装配，可以直观判断维修时缸盖螺栓是否能被工具接近，火花塞是否被车架或油箱遮挡，正时链条张紧器是否具备拆装空间。

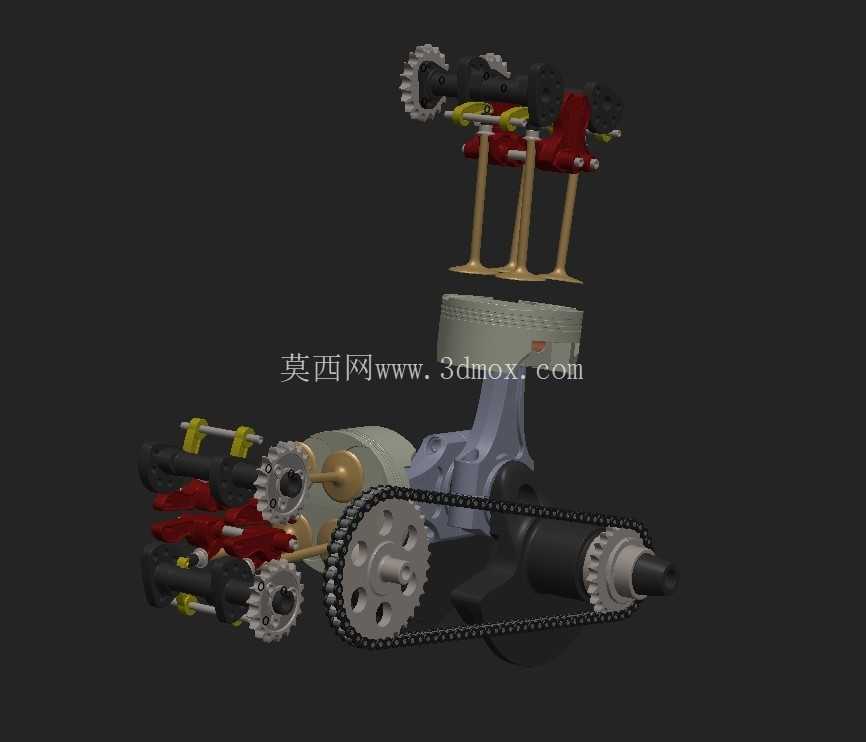

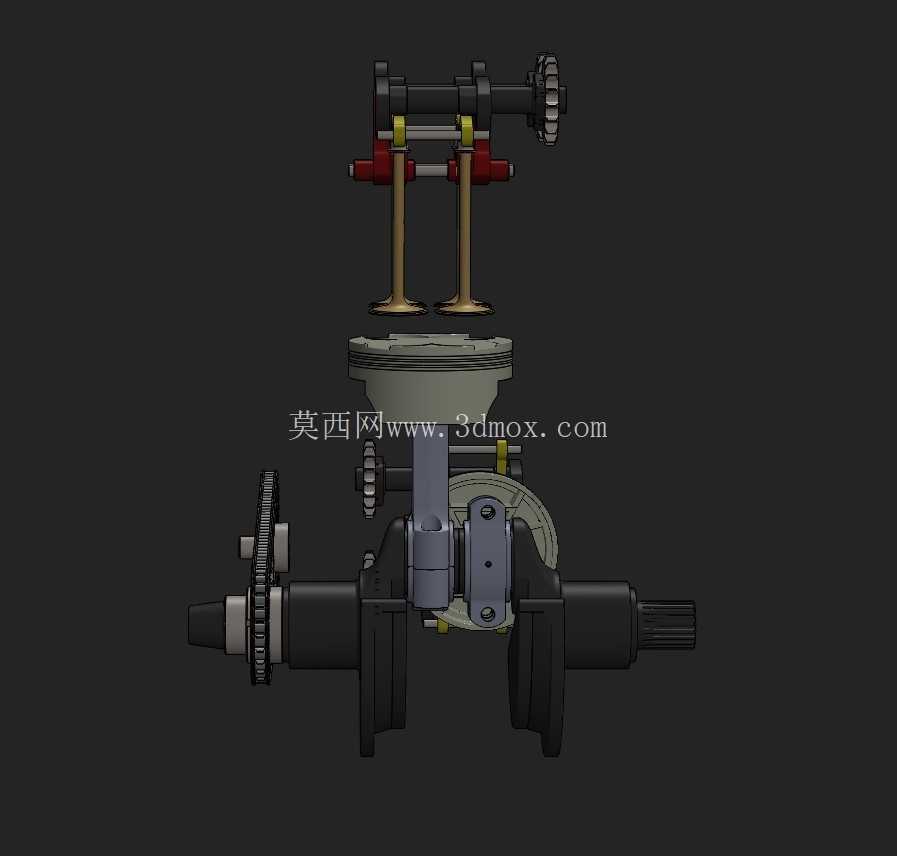

　　在教学和方案评审场景中，剖开式或爆炸式展示能够帮助理解双缸发动机为什么采用共用曲轴、为什么需要正时驱动、气门弹簧如何回位，以及链条传动如何保证凸轮轴与曲轴保持固定相位。工程上进一步细化时，还会在此基础上补充润滑油路、冷却通道、轴承选型、螺栓规格、密封垫片和壳体壁厚。就结构认知而言，该总成已经把摩托车V型双缸发动机最核心的机械逻辑清晰呈现：燃油燃烧推动活塞，活塞带动曲轴，曲轴通过链条控制气门，气门再保障下一循环的进气与排气，各部件在紧凑的V形空间内形成连续而严密的动力循环。
