遥控二冲程甲醇动力航模发动机结构

　　这套三维结构围绕小型遥控模型用二冲程甲醇动力装置展开，建模时没有把它当作单纯的展示件处理，而是按照航模动力系统在真实装配、调试和维护中的约束来组织零件关系。整机的核心价值在于把燃油供给、点火触发、曲轴回转、缸体扫气、排气导流和外部安装接口压缩到很小的空间内，使模型飞机或类似轻型遥控载具能够获得较高的功率重量比。实际使用场景多集中在固定翼航模、小型试验飞行器以及动力模型教学平台上，发动机需要在短时间内频繁启动、变速和承受振动，因此结构上对同轴度、散热面积、紧固件位置和维护开口都有较高要求。

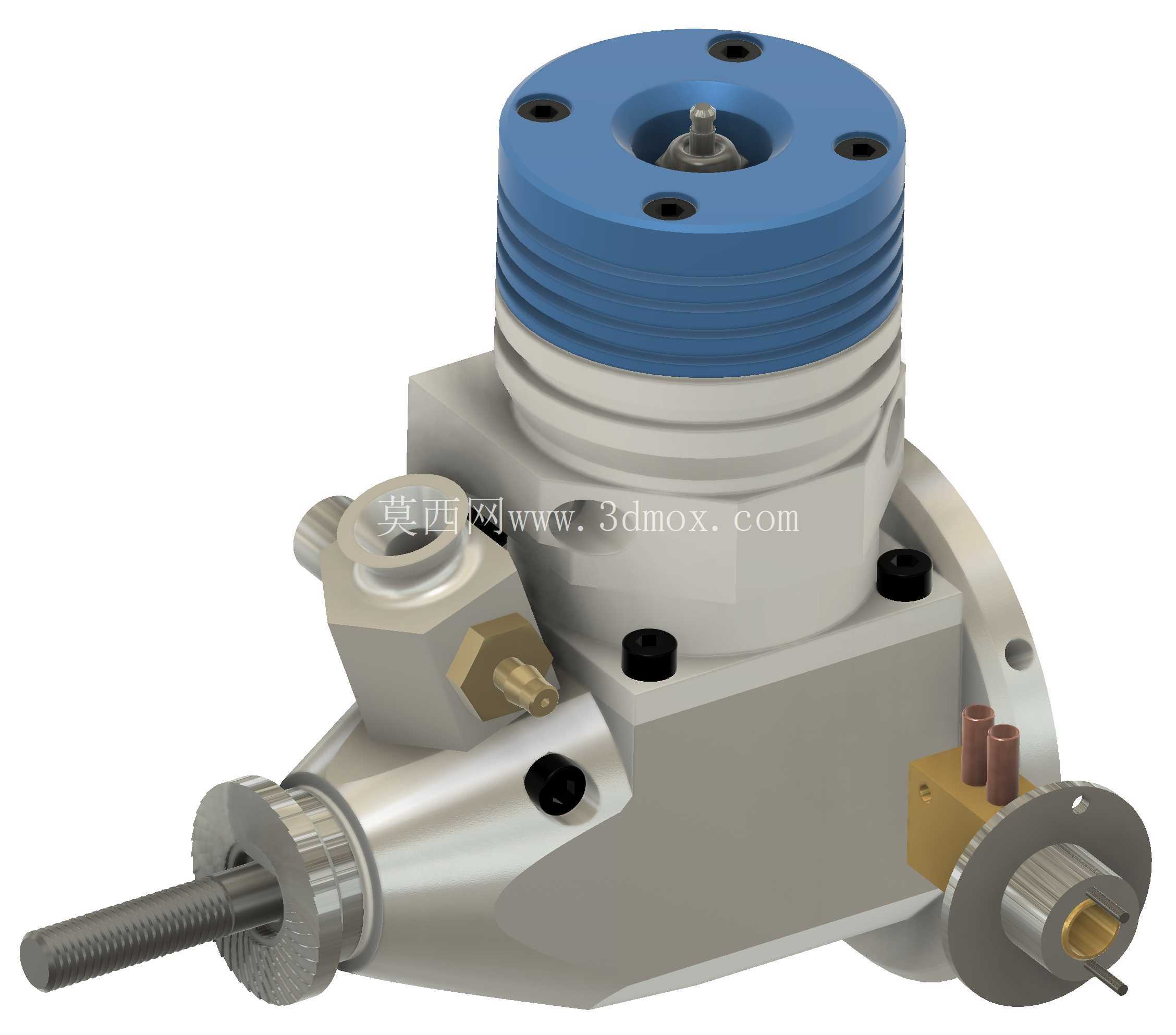

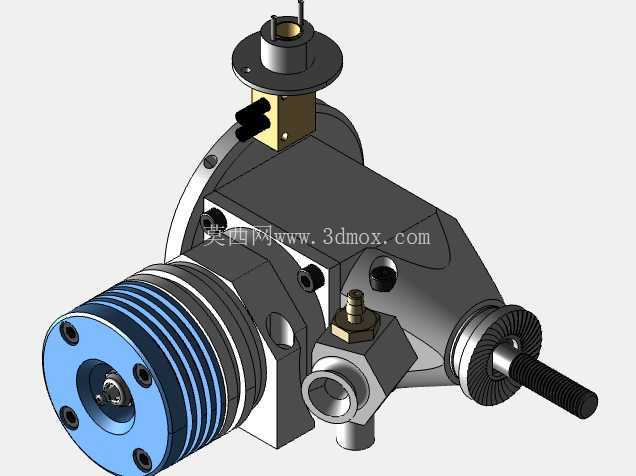

　　从外形边界看，模型主体沿曲轴方向布置，前端输出轴用于连接螺旋桨或传动部件，轴伸长度、轴径和锁紧位置需要与桨毂、垫圈及螺母形成明确的装配关系。曲轴箱作为承载核心，内部容纳曲轴、连杆和回转件，外部则承担缸体、进气部件、消音排气部件和安装支架的定位作用。建模时应重点控制曲轴中心线与机匣安装面的相对位置，前端轴伸不能与桨罩、整流罩或机架横梁发生干涉，后端回转空间也要留给启动、调整和散热气流通过。缸体上方的散热鳍片沿气流方向展开，鳍片间距既不能过密导致碎屑和油污堵塞，也不能过疏而降低热交换面积；在飞行状态下，前方来流掠过缸头和机匣表面，可把燃烧产生的热量持续带走。

　　二冲程甲醇发动机的工作特点决定了结构设计必须重视扫气通道。与四冲程机构不同，它没有独立的进排气门配气系统，而是依靠活塞在缸套内的位置变化开启和关闭气口，混合气进入曲轴箱后被预压，再经扫气道进入燃烧室，燃烧后的废气由排气口排出。三维建模时需要把缸套气口、曲轴箱内腔、进气窗口和排气法兰之间的连通关系表达清楚，避免外观完整但内部流道断开。活塞、连杆和曲轴的运动包络也应单独检查，特别是连杆大头在曲轴箱内的回转范围、活塞销与小端的配合位置，以及曲轴前后轴承的支承跨距。若这些关系处理不当，模型在后续工程出图或运动仿真中会出现零件互相穿透、装配路径不合理等问题。

　　燃油与点火相关结构虽小，却直接影响发动机能否稳定运转。甲醇燃料通常通过化油器或进气调节部件进入机匣，进气口位置需要靠近曲轴箱负压区域，节流阀转臂应留出舵机拉杆的运动空间，调节螺钉则要便于在装机状态下用工具触及。发光点火方式依赖热火头保持燃烧室点火能量，缸头顶面的螺纹孔、密封面和接线位置需要与周边散热鳍片保持足够间隙，既保证热火头能够拧紧，又避免工具与缸片碰撞。排气侧通常连接小型消音器或 tuned pipe 类排气装置，法兰孔位、喉口方向和固定螺柱位置会影响排气背压与整机平衡；若排气部件向侧下方伸出，还要检查起落架、机身侧板和整流罩的边界。

　　安装思路上，这类发动机不是孤立零件，而是要嵌入模型机架。机匣上的安装耳、横梁孔位和减震垫接触面决定了动力总成与机身的连接刚度。模型飞机在油门快速变化时会产生明显振动，若安装孔间距过小或支架壁厚不足，机架容易出现裂纹，油门响应也会发虚。因此模型中应保留安装梁宽度、螺母压紧面和螺栓穿装路径，维修时不必拆解全部主机即可完成化油器调整、热火头更换或排气管拆装。接线、油管和油门拉杆则应避开高温缸头和运动螺旋桨，管路弯曲半径不宜过小，以免供油不畅。

　　对于三维从业者而言，该类模型的建模难点不在单一复杂曲面，而在小尺寸条件下多系统协同：外观上要体现散热鳍片、机匣分型、轴伸和排气接口；结构上要交代轴承、曲轴、连杆、活塞、缸套和紧固件；装配上还要考虑航模机架、桨毂、油管、舵机拉杆和维护工具的空间。检查时可沿曲轴轴线建立基准，先确认回转件同轴，再核对缸体中心线、进气方向和排气方向，最后逐层检查安装耳、螺钉孔、散热片和外部附件。这样得到的数模不仅能用于外观展示，也能服务于结构理解、装配训练、运动干涉检查和小型动力系统选型分析。
