V1650梅林航空发动机曲轴总成

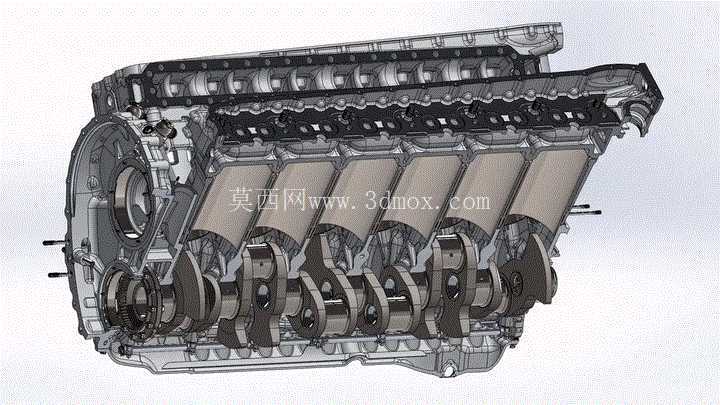

　　这套曲轴结构面向大排量V型十二缸液冷航空活塞发动机的核心动力输出场景，对应二战时期经典战机动力单元的核心运动部件，整套构件承担活塞往复运动向旋转扭矩转换的核心功能，是整台发动机动力传递路径中负载最严苛、精度要求最高的核心零件。从实际装机使用场景来看，该曲轴配套的V型12缸发动机采用60度夹角气缸布局，12个曲柄销按照V型发动机做功顺序错开排布，每一组曲柄销同时对应两侧气缸的连杆安装位，曲臂上集成的平衡配重块经过精确的动平衡配平，抵消高转速下活塞连杆往复运动产生的一阶、二阶惯性力，避免发动机在数千转的持续工作转速下出现异常振动，保障战机动力单元在长时间大负荷工况下的运行稳定性。

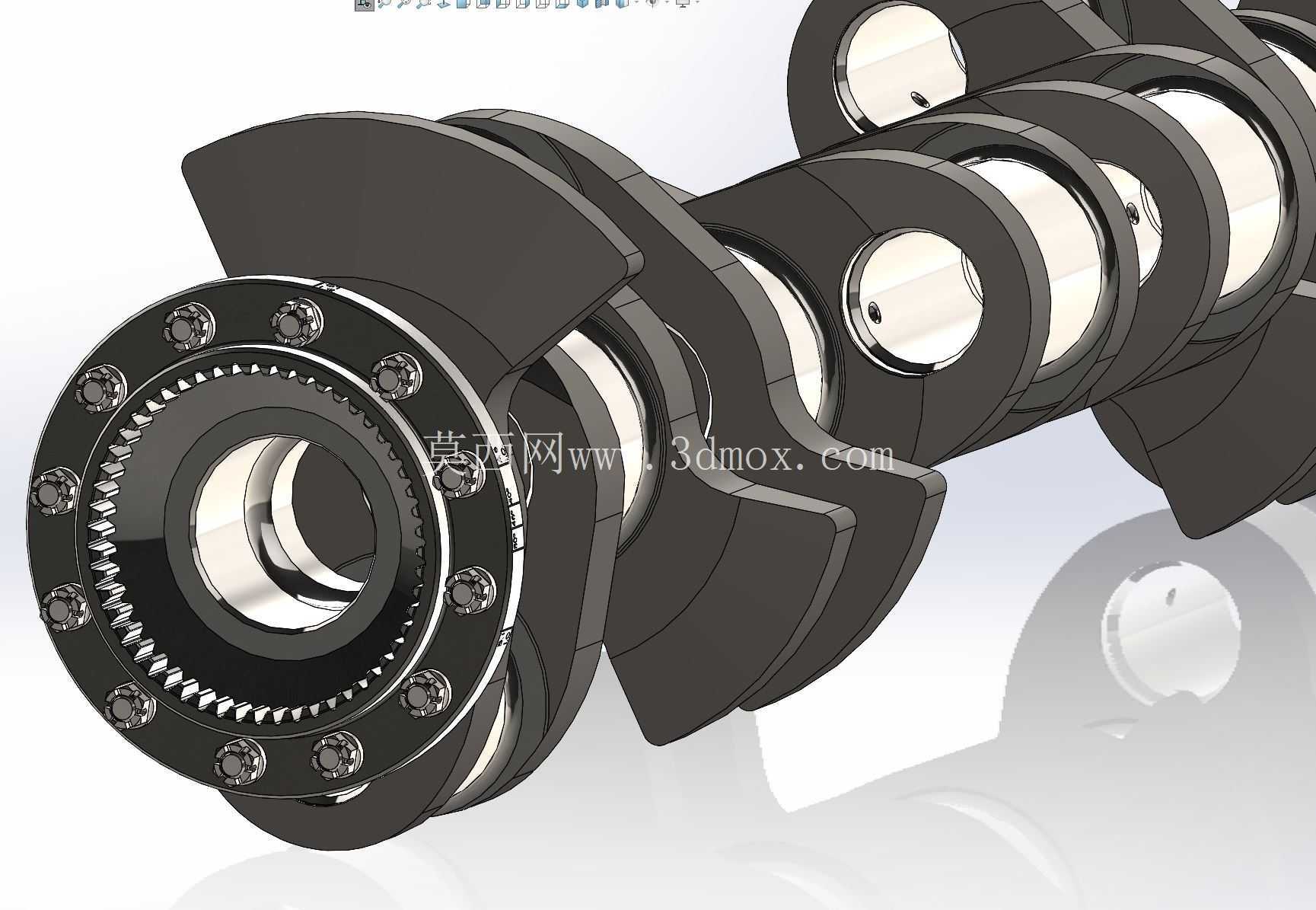

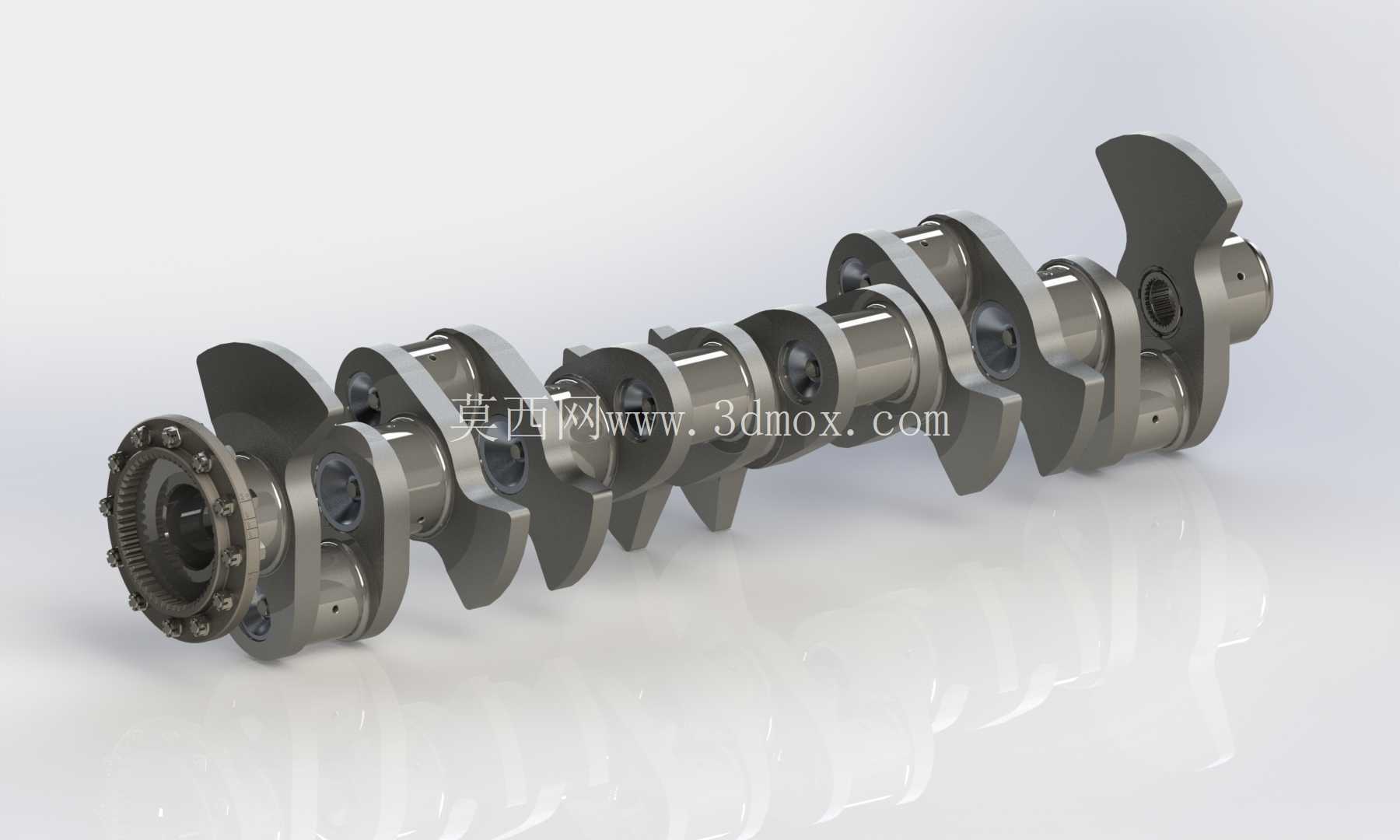

　　从结构设计思路层面拆解，整套曲轴采用整体锻造式的主轴结构，沿轴向依次布置多道主轴颈，主轴颈作为曲轴的旋转支撑位，对应发动机缸体上的主轴承安装座，安装时主轴颈与轴瓦配合形成滑动摩擦副，润滑油通过缸体内部油道输送至轴颈间隙，形成压力油膜承载曲轴工作时的巨大径向载荷与交变冲击载荷。曲柄销与主轴颈之间通过流线型曲臂过渡连接，曲臂侧面延伸出扇形平衡重，平衡重的轮廓经过切削去重校准，动平衡精度控制在航空发动机要求的极高等级，哪怕是微小的不平衡量，在高转速下都会被放大成数吨的离心载荷，直接造成主轴承异常磨损甚至轴系断裂。曲轴的动力输出端设置有法兰连接结构，法兰端面上加工有一圈精密啮合的内齿结构，该结构用于和减速器输入端的传动齿轮啮合，将曲轴输出的扭矩传递给发动机减速机构，最终驱动飞机螺旋桨转动；法兰盘上预留的螺栓孔位用于锁紧传动连接件，保证大扭矩传递过程中连接无相对滑移。曲轴的自由端设置有驱动齿轮与安装轴颈，用于驱动发动机附件机匣内的凸轮轴、润滑油泵、冷却液泵、磁电机等附属部件，保证发动机各系统同步运转。

　　从安装边界与尺寸配合角度分析，曲轴的轴向总长、各主轴颈的同轴度、曲柄销的相位角公差都有极严格的设计要求：各主轴颈的圆柱度、表面粗糙度需要满足滑动轴承的配合要求，轴颈表面经过硬化处理，承受连杆大头轴瓦传递的爆发压力冲击；曲柄销的相位角度直接决定各气缸的活塞行程位置与配气正时、点火正时的匹配精度，哪怕是1度的相位偏差，都会造成发动机做功顺序紊乱，振动陡增，输出功率大幅下降。曲臂与平衡重的外轮廓需要和曲轴箱内部的避让腔完全匹配，曲轴旋转过程中平衡重的外圆轨迹不能和缸体内部结构、连杆大头运动路径发生干涉，设计时需要逐点校验曲轴整周转动的运动包络，预留足够的安全间隙。润滑油道在曲轴内部沿轴向、径向交叉布置，主轴承供给的压力润滑油通过曲轴内部油道输送到每一个曲柄销位置，为连杆大头轴承提供持续润滑，油道的开孔位置、走向都经过优化，避免在应力集中区域开孔削弱曲轴整体强度。

　　在工程应用层面，这类航空发动机曲轴的工况远比普通车用曲轴严苛：战机做机动飞行时，曲轴会同时承受扭矩、弯曲载荷、离心载荷与交变惯性力的复合作用，材料通常选用高强度合金结构钢，经锻造、热处理、表面强化、多道精密磨削工序加工，所有轴颈的圆角位置都做滚压强化处理，规避应力集中带来的疲劳断裂风险。建模过程中完整还原了曲轴所有的细节特征，包括轴颈上的油孔、法兰端的啮合齿、平衡重上的去重钻孔、各部位的圆角过渡，完全匹配实际零件的装配关系，可直接用于发动机运动仿真、动平衡校核、装配干涉检查、教学演示以及逆向设计参考，清晰展现V12航空发动机曲轴的典型结构特征与工程设计逻辑。
