机械传动蝴蝶动态木质玩具结构

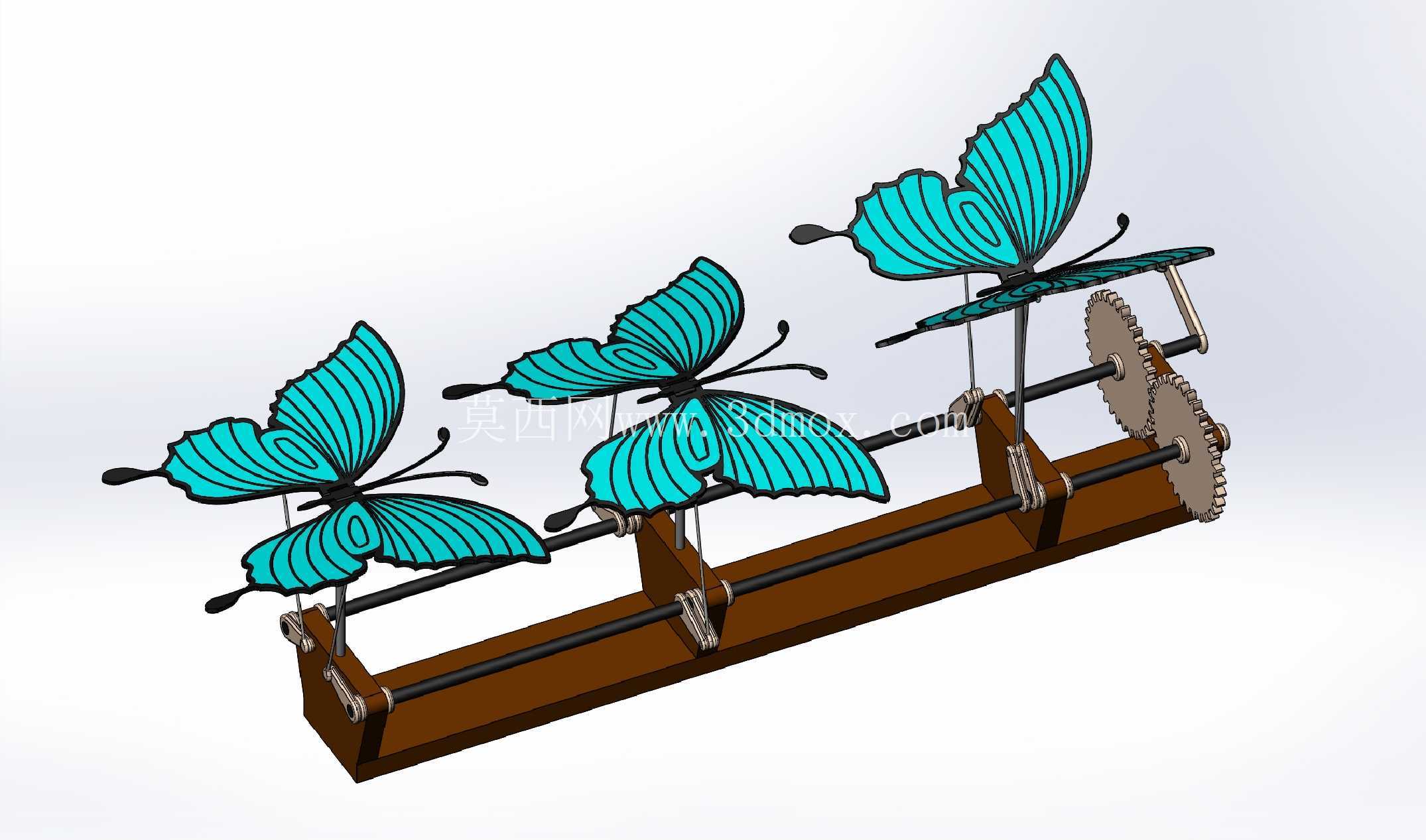

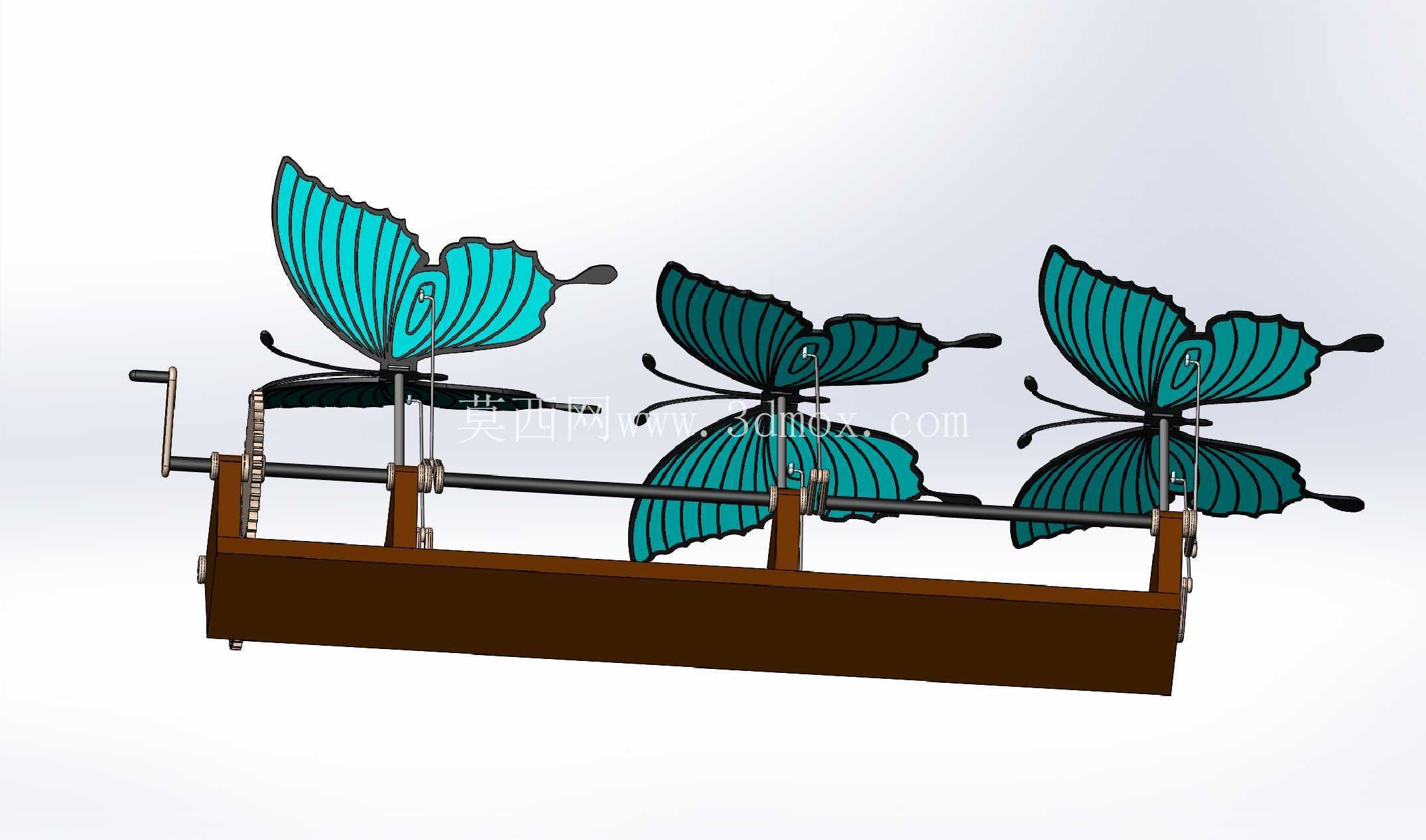

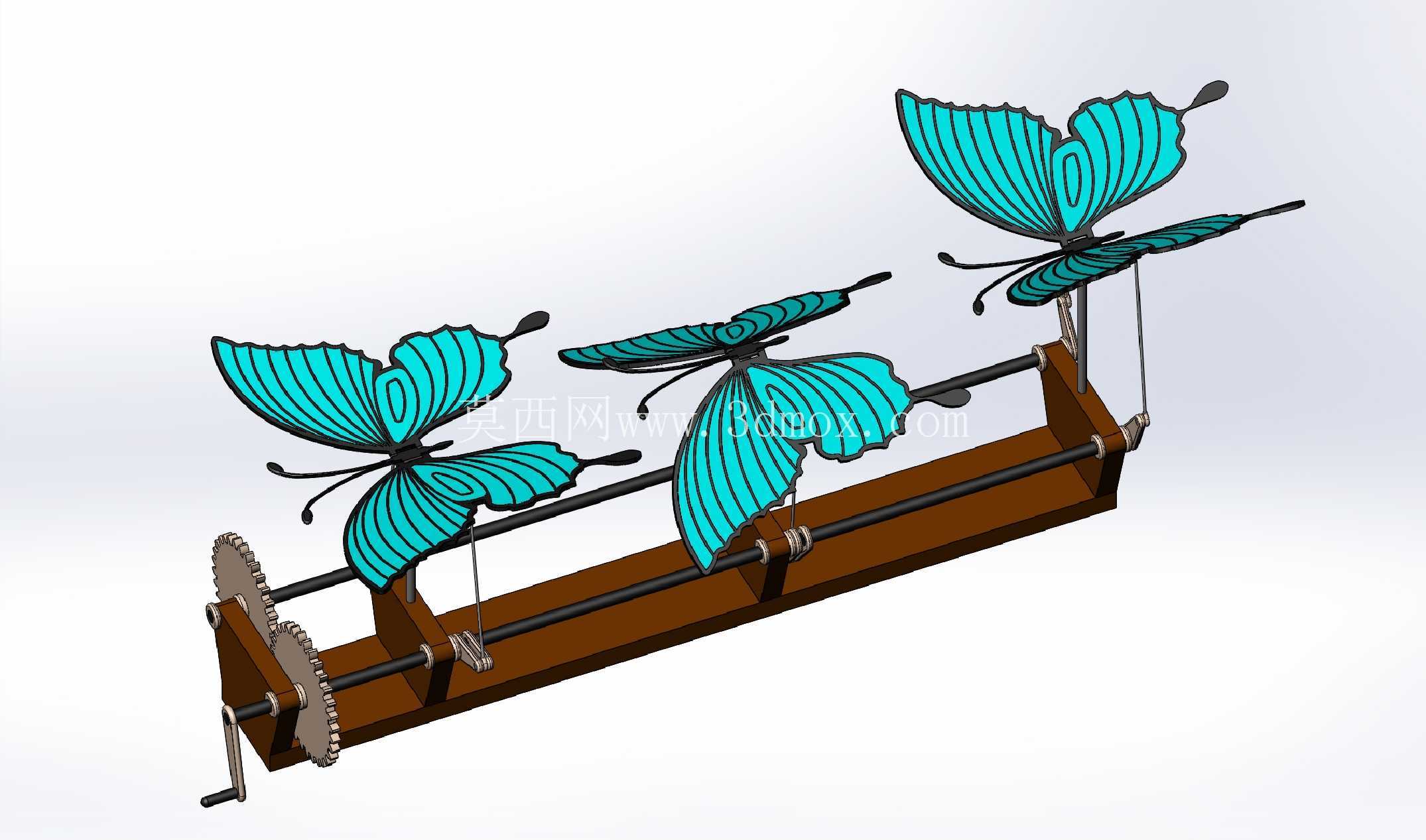

　　该结构以蝴蝶振翅动作为核心表现对象，将仿生形态、连杆传动、齿轮减速和手动摇柄集成在一个长条木质基座上，适合用于机械原理展示、科普教具、桌面动态摆件以及仿生玩具开发参考。整体布置采用横向展开方式，三只蝴蝶沿基座长度方向依次排列，翅膀以蓝绿色薄片造型呈现，黑色轮廓线强化翅脉与边缘形态；支撑蝴蝶的细杆从基座上方伸出，通过下方转轴、曲柄和拉线类构件传递运动，使摇柄转动时各蝴蝶能够形成连续、近似自然飞舞的姿态变化。

　　从实际用途看，这类装置并不承担工业载荷，而是把常见的旋转输入转换为多组周期性摆动，重点在于直观展示曲柄、连杆、偏心轮、齿轮啮合和支点约束之间的配合关系。基座内部设置两根平行长轴，轴端布置齿轮与手摇柄，齿轮副用于改变转速和扭矩传递方向；轴上的偏心件随轴旋转，牵动细长连杆或柔性拉线，使蝴蝶支撑杆产生小幅往复运动。蝴蝶翅膀与身体之间保留铰接关系，支撑杆的位移会带动翅膀绕铰接点开合，多个蝴蝶因安装相位不同，在同一输入转速下呈现错落振翅效果，避免动作完全同步造成的机械感过重。

　　设计思路上，外形层先确定蝴蝶轮廓、翅面分区和身体比例，再将运动需求反推到支撑点位置。翅膀属于大而薄的展翼结构，若直接承受较大传动载荷，容易在根部产生应力集中，因此模型中翅膀与身体采用局部铰接，支撑杆主要作用于身体或翅根附近，使薄片区域以形态展示为主，不承担主要驱动力。基座采用矩形木梁式结构，侧面留出轴孔和固定件位置，既为长轴提供连续支撑，也让传动件尽量隐藏在框架内部；外露的齿轮、摇柄和细杆则保留机械可读性，便于观察运动路径。

　　尺寸边界方面，作品的占用空间由基座长度、蝴蝶翼展和上方支撑高度共同决定。基座呈窄长形，长度方向是主要安装边界，适合放置在桌面、展柜或教学台面上；宽度方向只需容纳两根平行轴、齿轮厚度和蝴蝶身体支架，因此整体占地较小。高度方向除了基座厚度，还需计入支撑杆直立高度和翅膀上下摆动余量，布置时不能只按静态最高点计算，应在翅膀上方和相邻蝴蝶之间预留振翅干涉空间。三只蝴蝶的翼展较大，虽然沿长度方向错开，但相邻翅膀在摆动极限位置仍需检查轮廓包络，尤其前后蝴蝶的翅尖轨迹可能在横向重叠，应通过支架高度、相位角和轴向间距进行避让。

　　结构建模时，基座孔位与轴线同轴度是装配关键。长轴穿过多个支架孔，若孔位偏差过大，会造成转动卡滞或连杆相位错乱；齿轮中心距需按啮合半径控制，侧隙过小会增加手摇阻力，侧隙过大则在反向摇动时产生明显空程。曲柄或偏心轮的半径直接决定翅膀摆幅，半径增大会提升动作幅度，但也会增大拉线拉力和支点弯矩；对于薄翅造型，应优先采用小偏心、高频次的柔和运动，而不是追求大幅度翻转。支撑杆与基座连接处可设置小轴套或限位环，减少细长杆在往复载荷下的晃动。

　　该模型对从业者的参考价值在于，它把仿生外观和机械传动放在同一装配体中验证：外观件负责识别度与展示效果，传动件负责节奏和寿命，基座则负责轴系定位与整体稳定。实际开发中可将木质框架替换为激光切割板材、亚克力板或注塑壳体，也可将手摇输入改为微型电机驱动，但需要重新校核转速、扭矩和杆件强度。若用于科普展示，应保留齿轮和连杆的可见性；若面向儿童玩具，则需控制摇柄力、尖角、薄片边缘和小零件连接可靠性。整体结构逻辑清晰，运动关系直观，既可以作为仿生机械设计案例，也可用于连杆机构相位布置、薄板铰接和桌面动态装置的结构推演。
